雷达发射信号产生（cos,LFM,BPSK,QPSK,FSK,BPSK_FSK,QPSK_FSK)Matlab仿真

1.COS脉冲信号

COS脉冲是一个点频信号，其数学表达式为
$$S(t)=Cos(2\ast \pi \ast f_0\ast t).$$
其中，$f_0$ 是载波频率。

仿真结果：

仿真参数如下：
采样率：300MHz
载频 ： 1MHz
脉宽 ： 20e-6s
脉冲重复频率： 20kHz
仿真时长：100e-6s

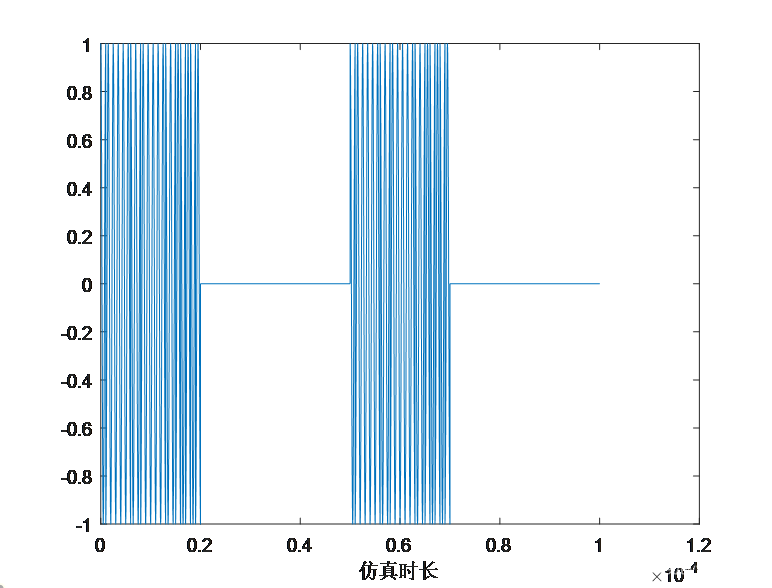

(1)时域结果

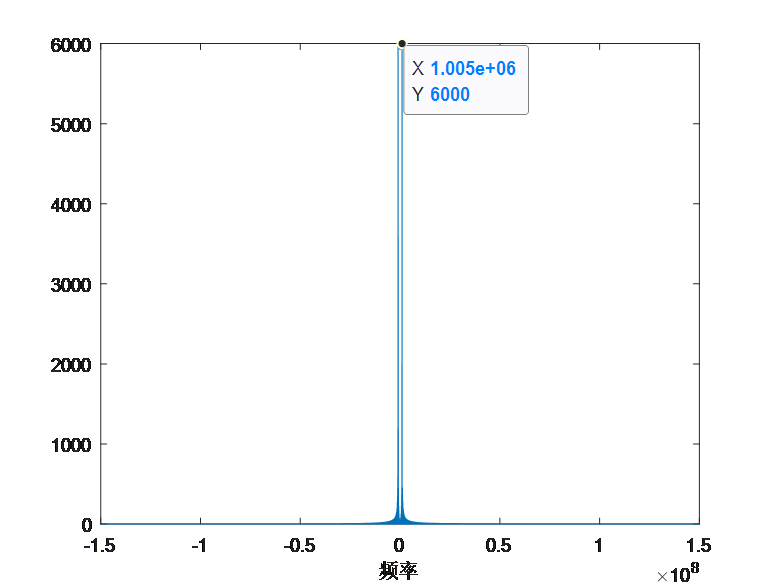

(2)频域结果

从频域图中分析可以得到，COS脉冲信号的频域为点频信号，对应的频率与载频一致。

2.LFM线性调频信号

线性调频（LFM）信号是指瞬时频率随时间成线性变化的信号。（设振幅归一化，初始相位为零）。线性调频信号也称为鸟声（Chirp）信号，因为其频谱带宽落于可听范围，听着像鸟声，所以又称Chirp扩展频谱（CSS）技术。LFM技术在雷达、声纳技术中有广泛应用，例如，在雷达定位技术中，它可用来增大射频脉冲宽度、加大通信距离、提高平均发射功率，同时又保持足够的信号频谱宽度，不降低雷达的距离分辨率。
LFM线性调频信号数学表达式为：
$$S(t)=exp(j\ast (2\ast \pi \ast f_0\ast t+\pi \ast k\ast t^2)).$$
其中，$f_0$ 是载波频率，$k=Br/Tp$为调频斜率，$Br$表示带宽，$Tp$表示脉宽。

仿真参数如下：
采样率：300MHz
载频 ： 1MHz
脉宽 ： 20e-6s
带宽 ： 30MHz
脉冲重复频率： 20kHz
仿真时长：100e-6s

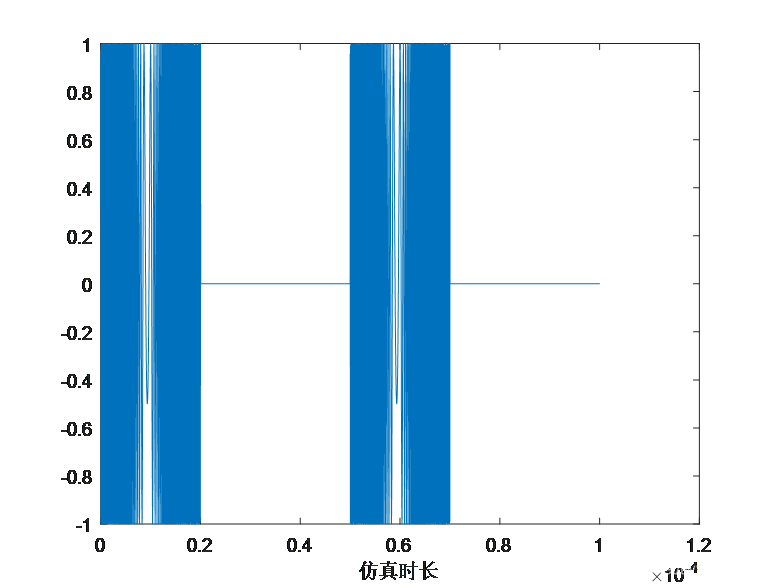

(1)时域结果

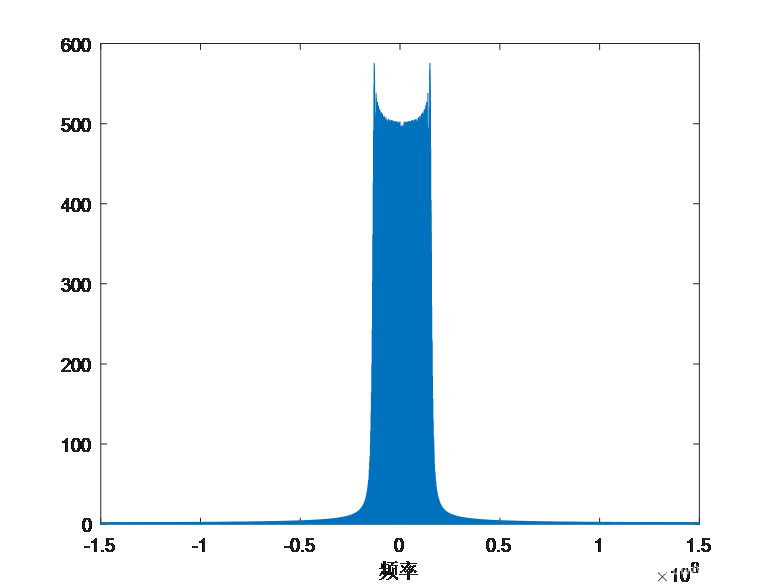

（2）频域图

3.BPSK信号

BPSK信号是一种相位调制信号，利用载波的相位变化来传递数字信息，而振幅和频率保持不变。在BPSK中，通常用初始相位0和 $\pi$ 来分别表示二进制‘’1‘’和‘’0‘’，因此，BPSK信号的数学表达式为
$$S(t)=exp(j\ast (2\ast \pi \ast f_0\ast t+\beta (t))).$$
其中，$f_0$ 是载波频率，$\beta (t)$为码元
仿真参数如下：
采样率：300MHz
载频 ： 1MHz
脉宽 ： 20e-6s
BPSK码宽：1e-6s
脉冲重复频率： 20kHz
仿真时长：100e-6s

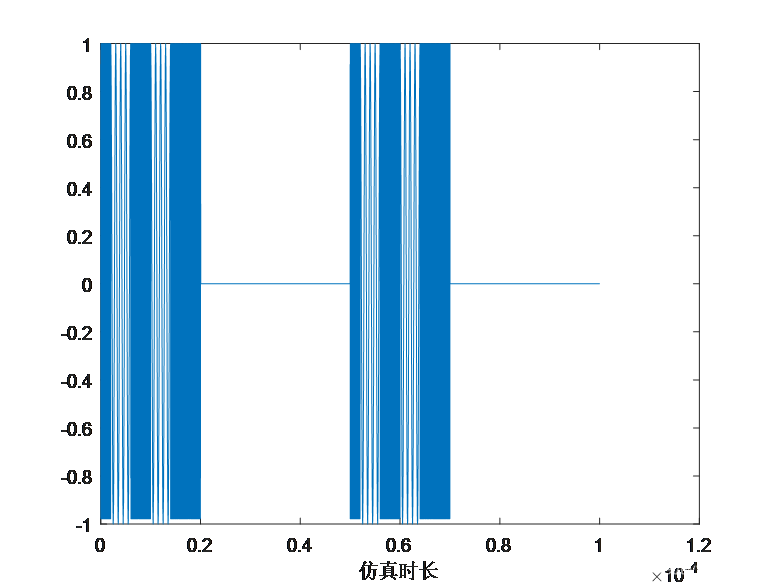

（1）时域图

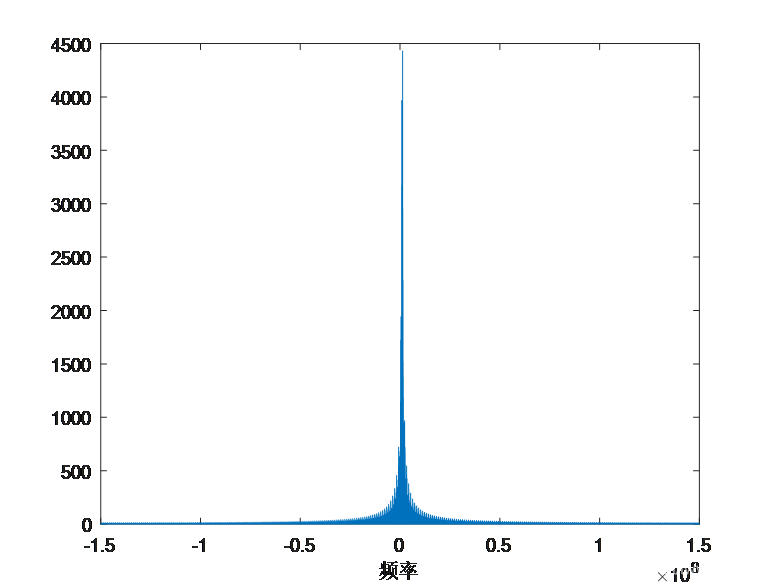

（2）频域图

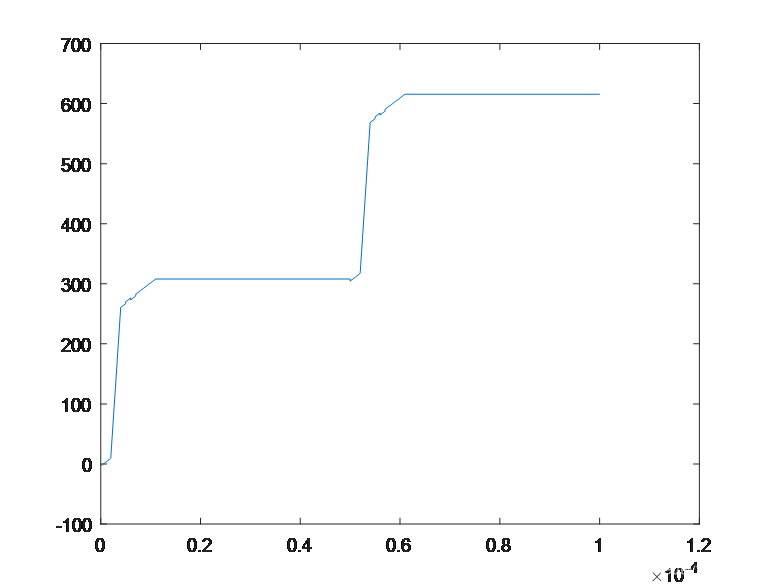

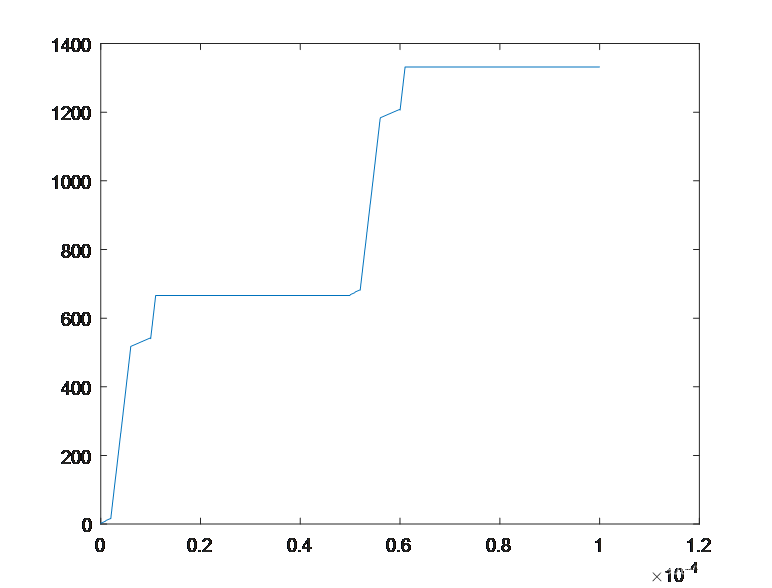

（3）相位图

4.QPSK信号

QPSK信号的正弦载波有4个可能的离散相位状态，每个载波相位携带2个二进制符号，其信号表示式为：
$$S(t)=exp(j\ast (2\ast \pi \ast f_0\ast t+\Gamma (t))).$$
其中，$f_0$ 是载波频率，$\Gamma (t)$为正弦载波的相位，有四种可能
仿真参数如下：
采样率：300MHz
载频 ： 1MHz
脉宽 ： 20e-6s
QPSK码宽：1e-6s
脉冲重复频率： 20kHz
仿真时长：100e-6s

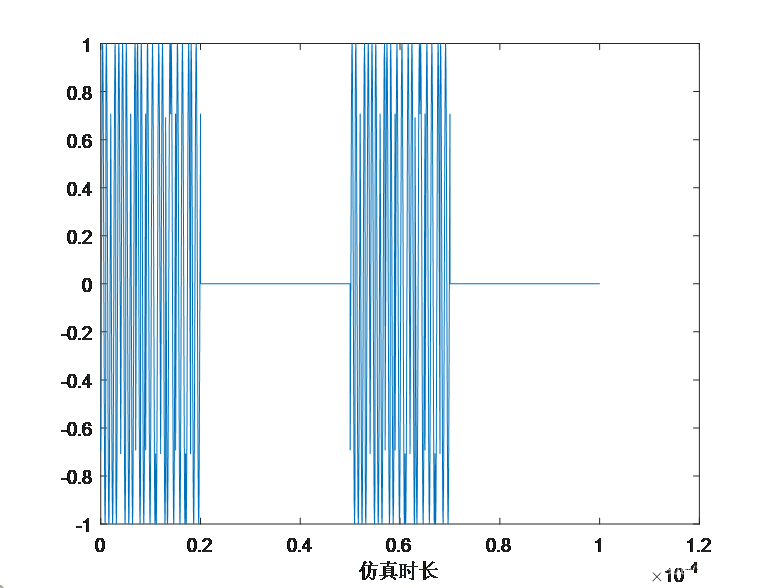

(1)时域图

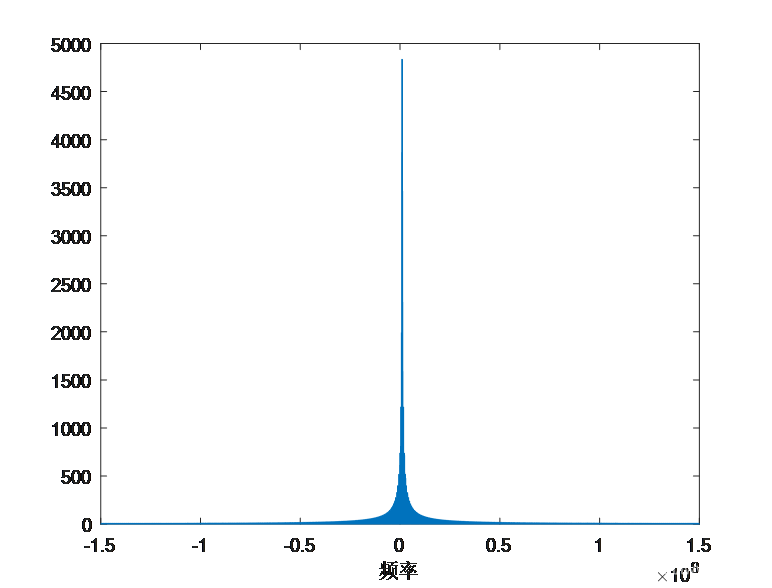

（2）频域图

（3）相位图

5.FSK信号

2FSK（Frequency Shift Keying）为二进制数字频率调制（二进制频移键控），用载波的频率来传送数字信息，即用所传送的数字信息控制载波的频率。2FSK信号便是符号“0”对应于载频 f1，而符号“1”对应于载频 f2（与 f1 不同的另一载频）的已调波形，因此2FSK信号的数学表达式为：
$$S(t)=exp(j\ast (2\ast \pi \ast f_1\ast t+{\beta }_1(t)))+exp(j\ast (2\ast \pi \ast f_2\ast t+{\beta }_2(t))).$$
其中，$f_1$ 是载波频率，${\beta }_1(t)$为码元，控制载频$f_1$，${\beta }_2(t)$为${\beta }_1(t)$的补码，用来控制载频$f_2$。

仿真参数如下：
采样率：300MHz
载频1 ： 1MHz
载频2 ： 20MHz
脉宽 ： 20e-6s
FSK码宽：2e-6s
脉冲重复频率： 20kHz
仿真时长：100e-6s
（1）时域图

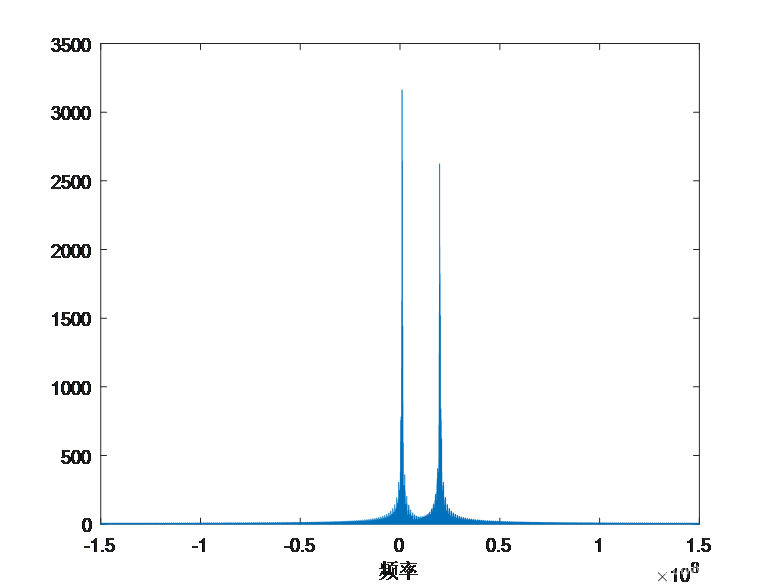

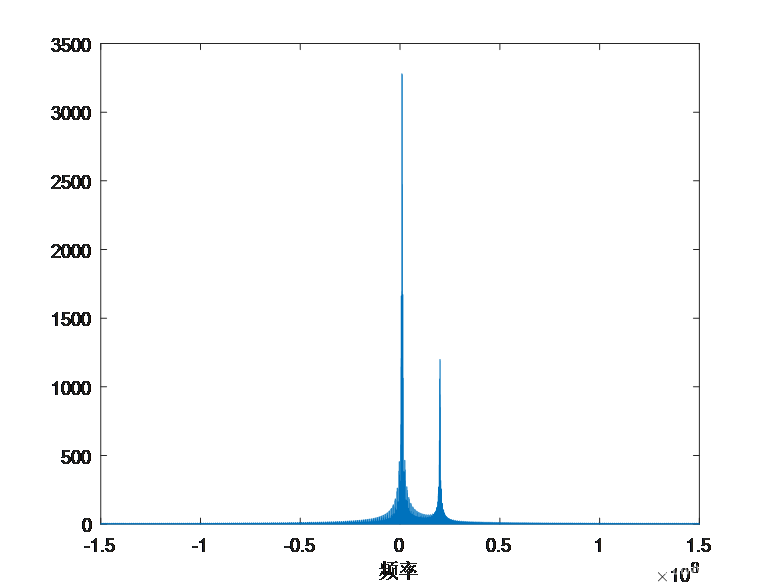

（2）频域图

（3）相位图

6.BPSK_FSK信号

BPSK_FSK码指的是FSK中的码元使用BPSK码进行相位调制
仿真参数如下：
采样率：300MHz
载频1 ： 1MHz
载频2 ： 20MHz
脉宽 ： 20e-6s
FSK码宽：2e-6s
BPSK码宽：1e-6s
脉冲重复频率： 20kHz
仿真时长：100e-6s

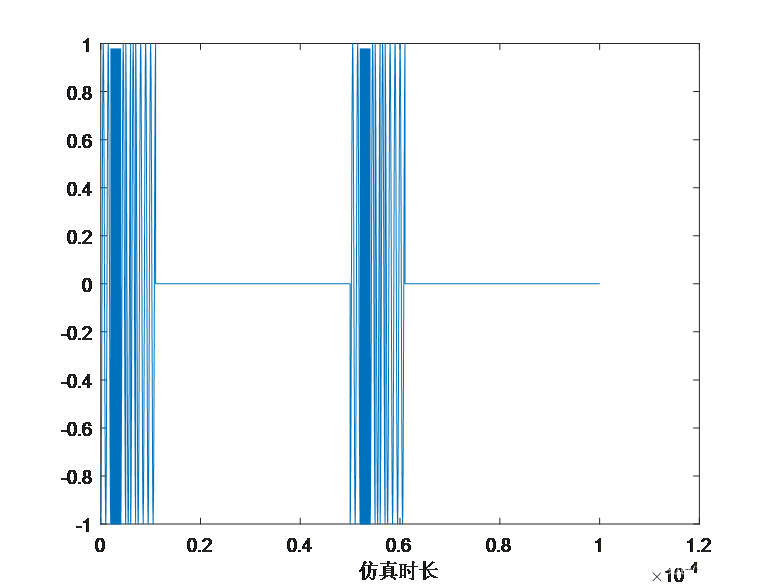

(1)时域图

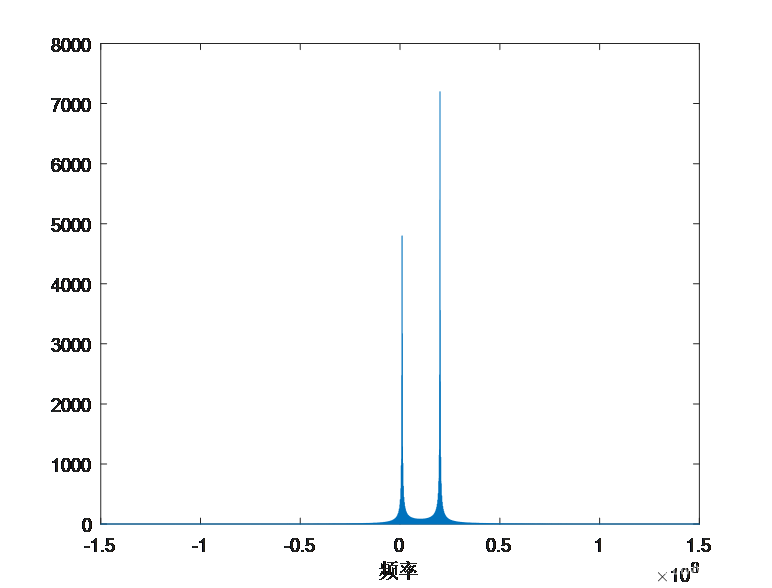

（2）频域图
（3）相位图

7.QPSK_FSK信号

BPSK_FSK码指的是FSK中的码元使用BPSK码进行相位调制
仿真参数如下：
采样率：300MHz
载频1 ： 1MHz
载频2 ： 20MHz
脉宽 ： 20e-6s
FSK码宽：2e-6s
QPSK码宽：1e-6s
脉冲重复频率： 20kHz
仿真时长：100e-6s

（1）时域图

（2）频域图

（3）相位图

部分代码

// An highlighted block
clear
clc
Fc1 = 1e6;              %%载频1
Fc2 = 20e6;             %%载频1
Fs = 300e6;             %%采样频率
Tr = 20e-6;             %%脉冲宽度
PRT = 50e-6;            %%脉冲重复时间
Time = 100e-6;          %%仿真时间
Br = 30e6;              %%带宽
TcBPSK = 1e-6;          %%BPSK码元宽度
TcFSK = 2e-6;           %%FSK码元宽度
Signallabel = 'LFM';
real = 0;

switch Signallabel
    case 'Cos'
        Signal = ChirpGenerator(Fc1,Fs,Tr,PRT,Time, 1-RealSign);
    case 'Chirp'
        Signal = ChirpGenerator(Fc1,Fs,Tr,PRT,Time, RealSign);
    case 'LFM'
        Signal = LFMGenerator(Fc1,Fs,Tr,PRT,Time, Br);
    case 'BPSK'
        Signal = BPSKGenerator(Fc1,Fs,Tr,PRT,Time, TcBPSK, RealSign);
    case 'QPSK'
        Signal = QPSKGenerator(Fc1,Fs,Tr,PRT,Time, TcBPSK, RealSign);
    case 'FSK'
        Signal = FSKGenerator(Fc1,Fc2,Fs,Tr,PRT,Time, TcFSK,RealSign);
    case 'BPSK_FSK'
        Signal = BPSK_FSKGenerator(Fc1,Fc2,Fs,Tr,PRT,Time, TcBPSK, TcFSK,RealSign);
    case 'QPSK_FSK'
        Signal = QPSK_FSKGenerator(Fc1,Fc2,Fs,Tr,PRT,Time, TcBPSK, TcFSK,RealSign);
    otherwise
        errordlg('输入的雷达信号类型有误');
end
t = linspace(0,Time,Time*Fs);
figure(1),%时域图
plot(t,real(Signal))
xlabel('仿真时长')
figure(2),%频域图
aa = fftshift(fft(Signal));
f = linspace(-Fs/2,Fs/2,Time*Fs);
plot(f,abs(aa))
xlabel('频率')
figure(3),%相位图
plot(t,phase(Signal))
