基于stm32制作小狗过程记录

11/17驱动方向切入：

先进行简单的介绍基础设备

1. 舵机简介

舵机是一种位置伺服驱动器器，并且是一种根据输入PWM信号占空比来控制输出角度的装置。通过PWM向伺服器发送一个控制信号时，输出轴就可以转到特定的位置。只在控制信号持续不变，伺服机构就会保持相对的角度位置不变。如果控制信号发生变化，输出轴的位置也会相应发生变化。

例舵机型号为SG90，具有三根输入线：电源线，地线和信号线，PWM就是输入到信号线来控制舵机。控制信号进入内部驱动电路以后，获得直流偏置电压，从而产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。电压差的正负输出到电机驱动芯片决定电机的正反转，并且内部有一个电位器，用来检测当前舵机的角度。

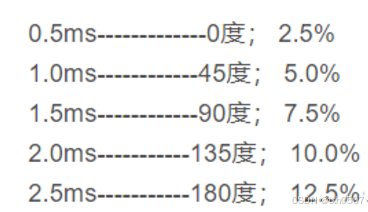

2：占空比

总结——输入PWM信号要求为：周期为20ms，高电平宽度为0.5ms - 2.5ms，也就是说周期是20ms，如果高电平时0.5ms，那么舵机输出轴转角为 -90°。

硬件支持

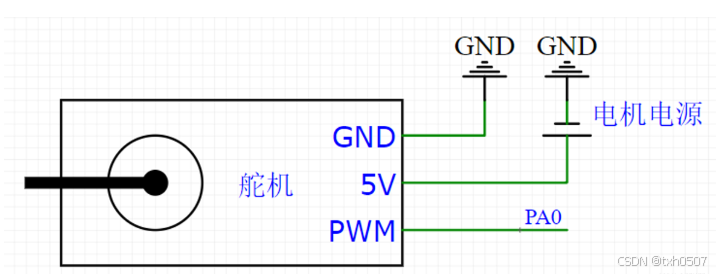

本文是以STM32F103C8T6作为主控芯片，通过PA0端口输出PWM，实现控制180°舵机

GND	接地
5V	接5V口
PWM	PA0

ps:问题除了PA0以外芯片哪几个接口还可以接PWM

代码

1. 引入头文件

#include "stm32f10x.h"

这行代码引入了STM32F10x系列微控制器的库文件，提供了对外设的访问和控制函数。

2. PWM初始化函数

void PWM_Init(void)

这是一个函数定义，用于初始化PWM。

3. 开启时钟

RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE); // 开启TIM2的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); // 开启GPIOA的时钟

• RCC_APB1PeriphClockCmd和RCC_APB2PeriphClockCmd函数用于开启TIM2和GPIOA的时钟。没有开启时钟，相关的外设无法工作。

 4. GPIO初始化

GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; // 复用推挽输出
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1; // 使用PA1引脚
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // 设置引脚速度为50MHz
GPIO_Init(GPIOA, &GPIO_InitStructure); // 初始化GPIOA的PA1引脚

• GPIO_InitTypeDef结构体用于配置GPIO。
• GPIO_Mode_AF_PP表示将引脚设置为复用推挽输出模式，适合用于PWM输出。
• GPIO_Pin_1指定要使用的引脚为PA1。
• GPIO_Speed_50MHz设置引脚的最大速度为50MHz。
• GPIO_Init函数将上述配置应用到GPIOA。

为什么复用推挽输出模式适合
