Revit记录6. 获取元素的族名

Revit获取元素的族名

---

写在前面

太啰嗦不想看，直接跳到获取元素族名的方法。

本来想写《Revit CurveLoop、Plane和多边形面积比（一）》第二篇的，但好像忘了些东西，回想啊，整理资料啊，画示例图哇这些东西可能要不少时间。然后最近项目又有点赶，事儿多得。

就先简单写个吧，写完还得加班呢ಥ_ಥ。

---

族、族类型，元素

简单回顾一下，在《获取元素内嵌族》这篇中，提到了Revit族的几种分类。而对于获取元素名称方面，可按照系统族和非系统族这两类区别获取。

在给出名称的获取方法之前，我们先了解以下Revit中的族、族类型、元素的区别与联系。

Element（元素）：Revit中，基本上所有可操作图元都可以称为元素，从开发角度上看，很多东西都是由Element类派生而来。

​→ → 元素有个名称Element.Name，填啥都行，不填也行，默认是族类型名。

Family（族）：Revit API中介绍说“表示自定义族(不是系统族)的元素”。我们通俗的理解，就是那些可以摆弄的模型、标注、符号等，都是族。文档中括号里“不是系统族”这个可以不理会，那是从软件层面解释的，不是应用层面。

​ → → 族有个名称Family.Name，对于非系统族，就是文件名，且在一个文档中，必须唯一。

FamilySymbol （族类型）：还是从应用角度看，比如有个仓库放专门放凳子，打开仓库一看，有木腿儿的，有皮垫的，有靠背的。这些就是类型。

​ → → 族类型有个名称FamilySymbol.Name ，在一个族中不同类型不重名即可，叫啥随意。一般一个族就一个类型，其名称默认和族名一样。

族、族类型可以互相获取，可在API文档中查看。

// FamilyInstance.Symbol
// FamilySymbol.Family

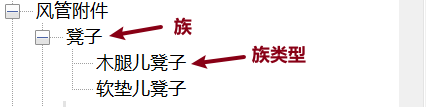

补充：上图“风管附件”是族类别（Category ），是由族样板决定的，不同样板具有不同的特性，具体的我没有了解。

---

获取方法

从API上来看，很简单就能想到，要获取族名，可以通过判断是否为FamilyInstance，再使用FamilyInstance.Symbol.FamilyName，或者FamilyInstance.Symbol.Family.Name，就能拿到族名。但是对于系统族呢，系统族可没有Family，如果直接从Element.Name拿，只能拿到类型名，而我们知道，系统族都是有丰富的类型的，因此，这种方法对于系统族行不通。

那有没有其它方法获取族名称呢，嘿~当然是有的。

获取方法：从元素参数BuiltInParameter.ELEM_FAMILY_PARAM中获取元素族名称。

// 扩展方法
// 其实直接获取参数值返回就行，不需要空判断。
public static string GetFamilyName(this Element element)
{
    Parameter parameter = element.GetParameter(BuiltInParameter.ELEM_FAMILY_PARAM); // 这行要，GetParameter也是扩展方法，自带的返回是一个List
    if (parameter == null) { return element.Name; }

    string familyName = parameter?.AsValueString();  // 直接返回AsValueString()，其它的可以省略

    if (string.IsNullOrEmpty(familyName)) { return element.Name; }
    else { return familyName; }
}

---

后记

参数中还有其它有用的东西哟，可以去翻翻看看。

完。
