二层vlan隔离下跨vlan互访配置和原理

实现二层不同vlan互通

  1. 通过配置同网段不同vlan实现PC1仅与PC2互通

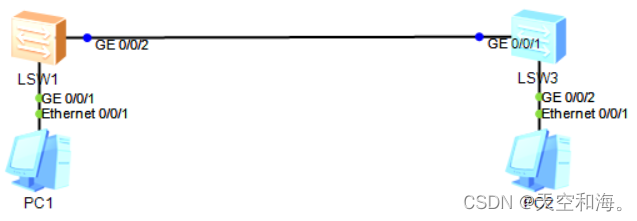

网络拓扑

Tag字段

TPID(0x8100)

PRI

CFI

VID

1. TPID:这是一个2字节的字段,用于标识以太网帧中存在标签信息。在IEEE 802.1Q中,TPID的值为0x8100。

2. PRI:这是一个3位的字段,用于指定数据帧的优先级。它用于QoS(Quality of Service)机制,对数据进行不同级别的处理和传输。

3. CFI:这是一个1位的字段,用于标识VLAN标签中MAC地址的格式。它指示是否遵循IEEE 802.3规范的MAC地址规范性。

4. VID:这是一个12位的字段,用于指定数据帧所属的VLAN标识。它可以表示从1到4094之间的VLAN标识,其中1保留用于默认VLAN,而4094保留用于一些特殊目的。

VLAN ID作为VLAN的唯一标识符,用于划分和区分不同的虚拟局域网。通过VLAN ID,可以提供更好的隔离、管理和控制,同时优化网络性能和安全性。

业务vlan和管理vlan:管理vlan可远程管理设备灵活可靠,与设备安全技术结合使用。

方案一:用混和接口进行配置

Hybrid具有在同一个网段实现不同vlan通信可以使用混合接口的配置那些接口剥离标记tag,那些接口不剥离tag。具有access和trunk口的功能。

配置

[SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10

[SW1-GigabitEthernet0/0/1]port hybrid tagged vlan 10

[SW1-GigabitEthernet0/0/1]undo port hybrid untagged vlan 20

[SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 10 20

[SW3-GigabitEthernet0/0/2]port hybrid pvid vlan 20

[SW3-GigabitEthernet0/0/2]port hybrid tagged vlan 20

[SW3-GigabitEthernet0/0/2]undo port hybrid untagged vlan 10

[SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10 20

实现同网段不同vlan互访。

验证过程: 无标签数据帧进入SW时,被打上端口对应的vlan id ,在交换机中带标签传输,在离开时untagged。应为混合接口控制了tag标签的剥离与添加。

方案二:用Access口配置,添加和玻璃tag

实现原理:终端发送的数据帧untagged进入交换机的Access接口后,会被加上一个标记tag,这个标记用于表示当前端口号的PVID的所属的VLAN号,默认情况下交换机所有端口都属于VLAN 1,被加上这个标记的数据只会向被允许这个VLAN号通过的端口去转发,如果它的VLAN ID与端口的PVID不同时,数据帧会被丢弃,而当这个数据帧到达它的目标端口号后,这个标记就会被剥离,避免将打了标记的数据包传给终端。

将两交换机之间端口用Access类型。

Access口上的数据帧通常不会打上802.1Q的VLAN标签,只有在进入或离开交换机时,数据帧的VLAN标签才会被添加或移除。

配置方法:将交换机sw1,sw2 g0/0/1,g0/0/2 接口类型设为access,并划分到对应的vlan中,创建vlan10 20

[SW1-GigabitEthernet0/0/1]dis this

#

interface GigabitEthernet0/0/1

 port link-type access

 port default vlan 10

#

[SW3-GigabitEthernet0/0/2]dis this

#

interface GigabitEthernet0/0/2

 port link-type access

 port default vlan 20

#

[SW1-GigabitEthernet0/0/2]dis this

#

interface GigabitEthernet0/0/2

 port link-type access

 port default vlan 10

#

[SW3-GigabitEthernet0/0/1]dis this

#

interface GigabitEthernet0/0/1

 port link-type access

 port default vlan 20

#

验证:tag标签在进入和离开时,被添加和剥离,全配置为access口数据帧在离开时就会不带标签。最终pc1与pc2互通。

方案三:修改pvid vlan id,把vlan标识去掉

原理:

1.Pvid用于描述一个交换机端口默认所属的VLAN标识。

2.pvid 是用来标识端口接收到的未标记的帧。

也就是说,当端口收到一个未标记的帧时,就把该帧打上vlan id标识,这个id值等于pvid的值,然后转发到VID和PVID相等的VLAN 中。

3.帧从端口出去时,如果帧头中的VID和端口的PVID值相同一样,就把这个标识去掉,再送出去。

4.trunk角度,首先将Trunk接口对端交换机也做同样的VLAN配置,允许带指定VLAN ID的标记的数据帧通过,修改默认PVID等,与Access接口不同的是Trunk接口允许多个VLAN的数据帧通过,相同的是当数据帧离开交换机时会剥离Trunk接口的PVID对应的VLAN tag,当非Trank接口的PVID的数据帧通过Trunk接口时,标记不会被剥离

配置方法:

[SW1-GigabitEthernet0/0/1]dis this

#

interface GigabitEthernet0/0/1

 port link-type access

 port default vlan 10

#

[SW3-GigabitEthernet0/0/2]dis this

#

interface GigabitEthernet0/0/2

 port link-type access

 port default vlan 20

#

[SW1-GigabitEthernet0/0/2]dis this

#

interface GigabitEthernet0/0/2

 port link-type trunk

 port trunk pvid vlan 10 #剥掉vlan 10数据标签进行转发

 port trunk allow-pass vlan 2 to 4094

[SW3-GigabitEthernet0/0/1]dis this

#

interface GigabitEthernet0/0/1

 port link-type trunk

 port trunk pvid vlan 20 #收到空白数据帧,打上vlan 20标识

 port trunk allow-pass vlan 10 20

#

验证:数据帧离开交换机时,vlan id标签与端口对应的pvid值相等,最终会剥离标签。

在进入时,不带标签的数据帧会被打上与端口pvid对应的标签,实现交换机内部带标签传输。
