硬件篇——阻容串联电路

本文详细介绍了阻容串联电路在通直流和交流电源时的工作原理,重点讨论了电容的容抗计算及输入阻抗的相量相加。分析了电容作为储能器件在信号传递中造成的时间延迟和相位差,并提供了实际电路搭建和测量的注意事项。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.通直流或交流电源,Ua,Ub的变化

在这里插入图片描述

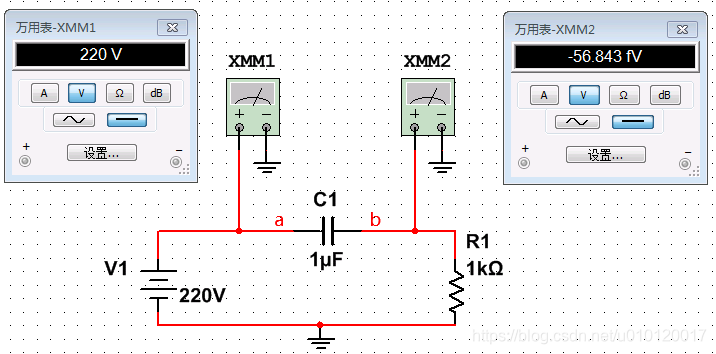

  当在电路输入端通直流电源时,电容C1前后两端电压是什么情况?
  a点有电压,是直流电压220V,b点电压是0V。
就是说直流电压是可以加在电容a端左边极板上的,但是直流电压的电荷量不会发生变化,电场也不会发生变化,右边b端极板上电荷量就不变,就不会感应出变化的电流,所以就没有电流。所以直流电不能通过电容。
在这里插入图片描述

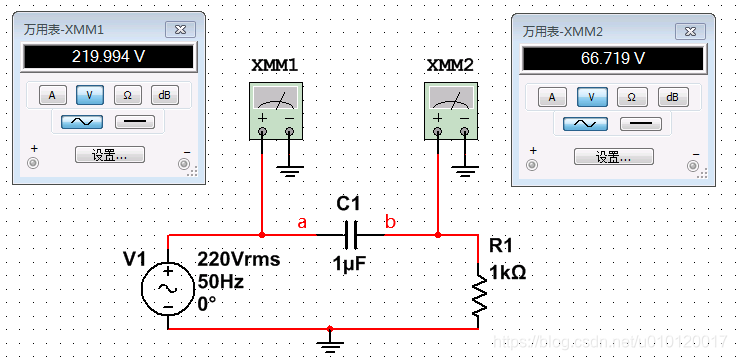

  当在电路输入端通交流电源时,交流电电流是变化的,所以会导致左边极板上电荷数量发生变化,会产生变化的磁场,会导致极板右边耦合出电流。电容之所以能通过交流信号,就是通过电场的方式把交流信号给耦合过去。
  对于电容耦合,在电容前端a点位置有种能量形式是电能,通过一种电场的形式能量给它耦合到电容的后级;
  对于变压器,在初级线圈通直流信号时,次级线圈是感应不出电流的;初级线圈通交流信号,它是变化的电流,能够产生这种磁场的变化,变压器里面有线圈的话,变化的磁场会感应出电流,对于变压器耦合是把电能通过磁场的形式给它耦合过去,重新在它的次级线圈重新出现电流。
  所以,耦合就是一种能量通过另外一种场的形式ÿ

### 可控硅并联阻容吸收电路设计 在实际晶闸管(可控硅)电路中,常常在其两端并联RC联网络,这种网络被称为RC阻容吸收电路。这一配置的主要目的是为了保护可控硅免受高电压瞬变的影响。 #### 工作原理 可控硅具有一个重要特性参数——断态电压临界上升率(Critical Rate of Rise of Off-State Voltage)。这表示在特定条件下的最小电压变化速率能够使得器件从截止状态转变为导通状态。如果施加给可控硅的电压变化速度超过此阈值,则可能导致误触发,即使所加正向电压低于其阳极峰值电压也会如此[^4]。 因此,在可控硅两端加入RC组合可以有效抑制快速变化的电压波形,减缓dv/dt的速度,从而避免不必要的开启事件。具体来说: - **电容器**:能够在瞬间提供低阻抗路径来分流任何突然出现的大电流尖峰; - **电阻器**:则帮助消耗这些能量,并确保电容器不会过度充电或放电太快而损害自身或其他元件。 #### 设计考虑因素 对于一个有效的RC缓冲电路而言,选择合适的组件至关重要: 1. **电容的选择** - 容量大小取决于预期要处理的最大dV/dT值以及允许的安全裕度。 2. **电阻的选择** - 需要考虑正常操作期间的能量损耗和热管理问题;同时也需保证足够的阻尼效果以防止振荡现象的发生。 3. **耐压等级** - 所选元器件应该具备高于电源电压数倍以上的击穿强度,以防意外情况造成永久性损伤。 ```python # Python代码仅作为示意,展示如何计算所需RC值 import math def calculate_rc_values(max_dvdt, safe_margin=1.5): """ 计算适合的R C值 参数: max_dvdt (float): 最大允许的dV/dt值(V/us) safe_margin (float): 安全系数,默认为1.5 返回: tuple: 推荐使用的R(C)值单位分别是欧姆(Farad) """ # 这里只是一个简单的估算模型 c = 1 / (max_dvdt * safe_margin) r = 1e6 # 假设固定电阻值为1MΩ return round(r), f"{c:.2E}" print(calculate_rc_values(10)) ``` #### 应用实例 这类电路广泛应用于各种场合,特别是在那些存在潜在高压冲击风险的地方,比如电机启动停止过程中的反电动势防护、开关电源转换效率优化等方面。另外,在一些精密控制系统内也经常能看到它们的身影,用于提高整体稳定性和可靠性。
