触摸屏与罗克韦尔AB PLC之间 ModbusTCP/IP无线以太网通讯实例

在实际系统中，同一个车间里分布多台PLC，通过触摸屏人机界面集中控制。通常所有设备距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大耽误工期，这种情况下比较适合采用无线通信方式。本方案以组态王和2台罗克韦尔AB820 PLC为例，介绍威纶通触摸屏与多台 PLC的无线以太网通信实现过程。在本方案中采用了欧美系PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备。

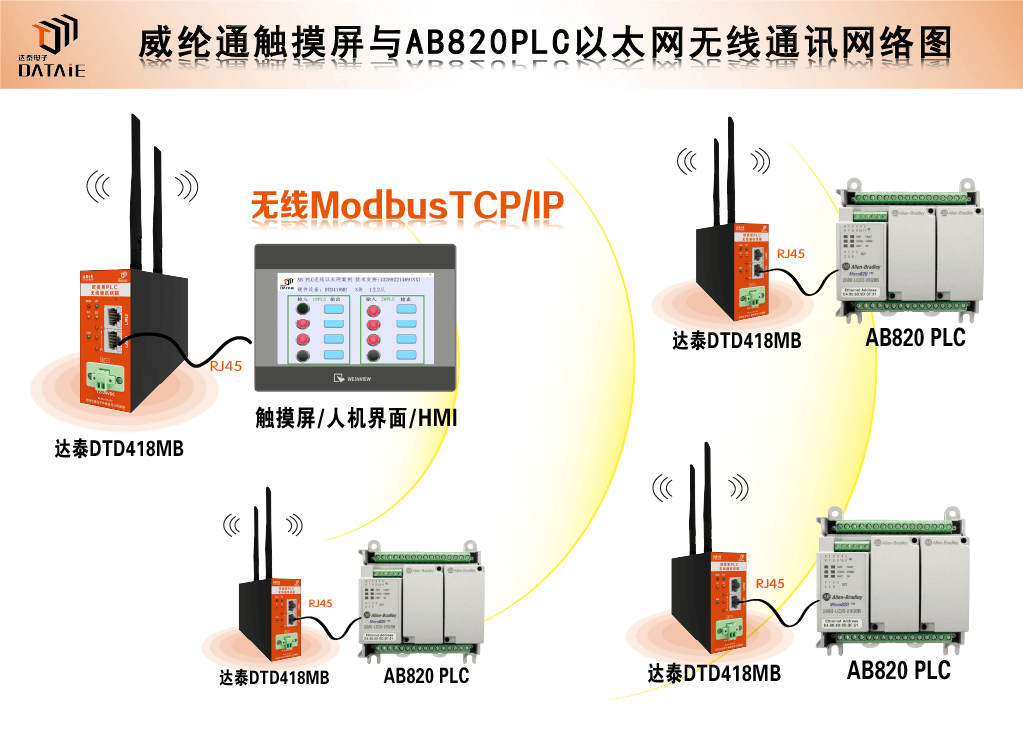

一、方案概述

本方案中，用户无需更改网络参数和原有程序，通过西安达泰欧美系PLC无线通讯终端-- DTD418MB，即可直接替换威纶通触摸屏与PLC之间有线以太网通讯，且稳定方便的实现ModbusTCP/IP协议下无线以太网通讯。

二、测试设备与参数

l AB PLC型号：AB820 × 2台

l 触摸屏：威纶通TK8071IP × 1台

l 达泰欧美系PLC无线通讯终端——DTD418MB × 3块

l 主从关系：1主2从

l 通讯接口：RJ45接口

l 供电：12-24VDC

l 通讯协议：ModbusTCP/IP协议

l 传输距离：100米，1KM

三、接线方式

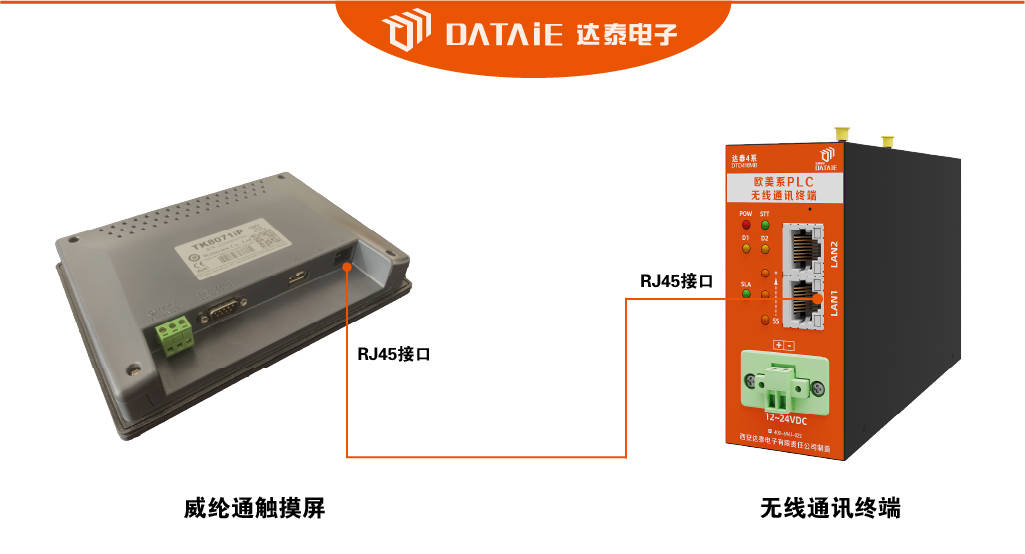

1. 触摸屏与DTD418MB接线

用一根通讯线，一端接入DTD419MB的RJ45接口，另一端接入触摸屏的RJ45接口。

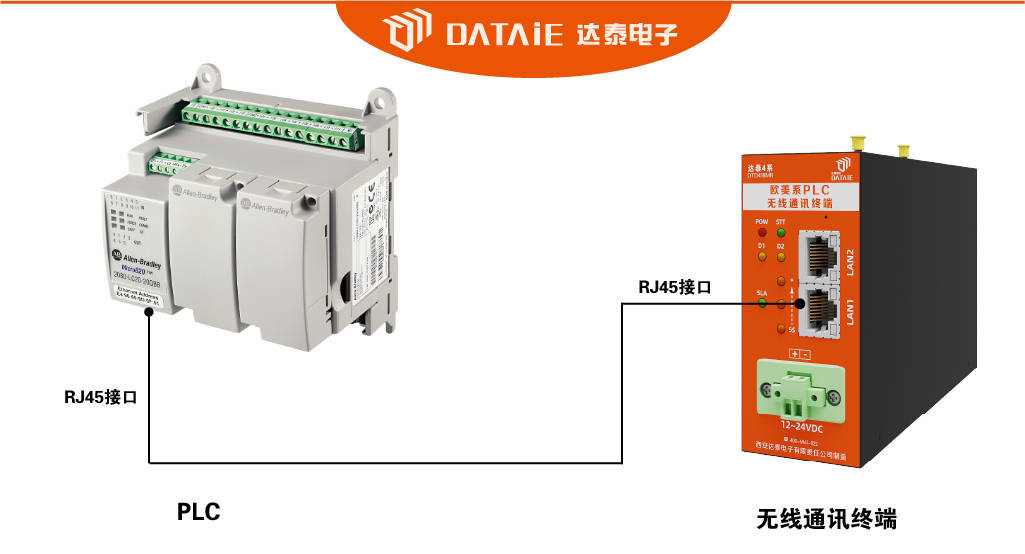

2. PLC与DTD418M接线

用一根通讯线，一端接入DTD418MB的RJ45接口，另一端接入AB820的RJ45接口。

四、触摸屏配置

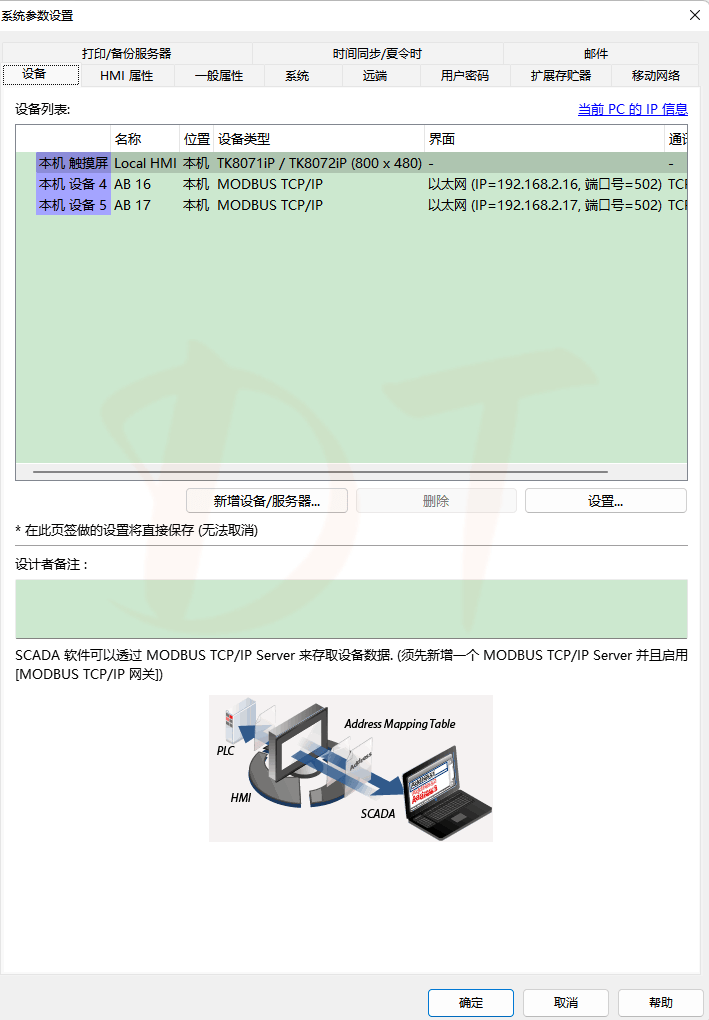

1.系统参数设置

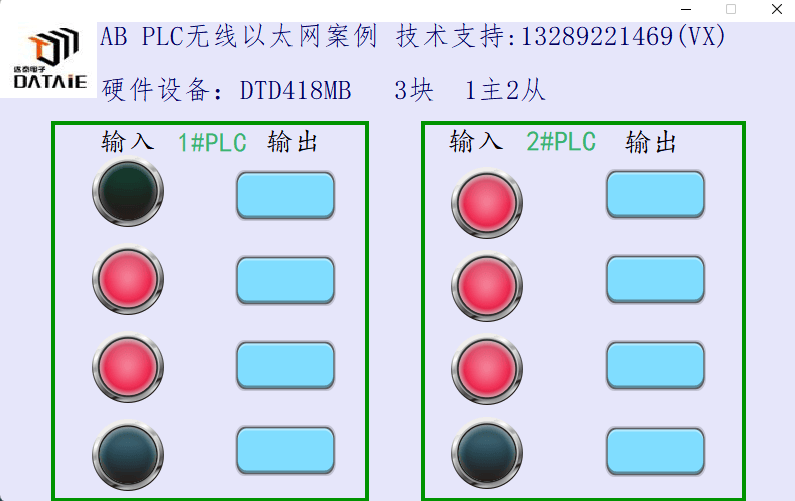

2.触摸屏画面制作

3. PLC从站设置

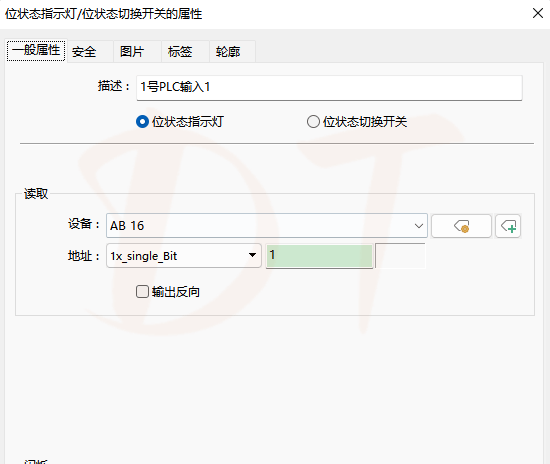

1号从站的I点设置▼

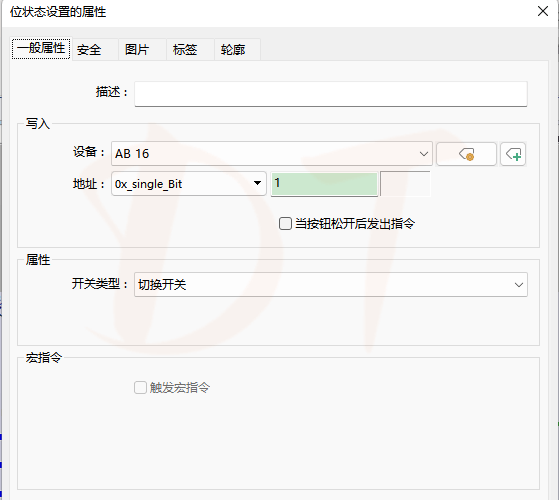

1号从站的Q点设置▼

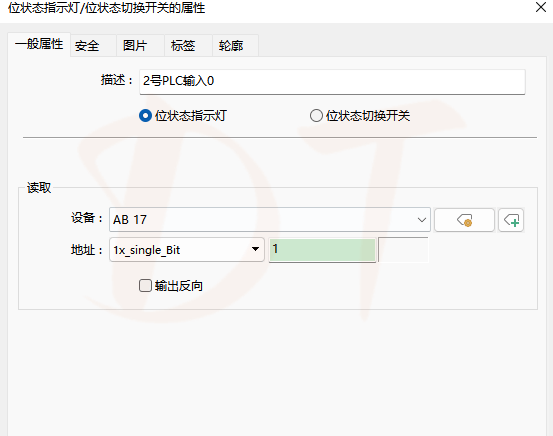

2号从站的I点设置▼

2号从站的Q点设置▼

五、PLC程序的下载

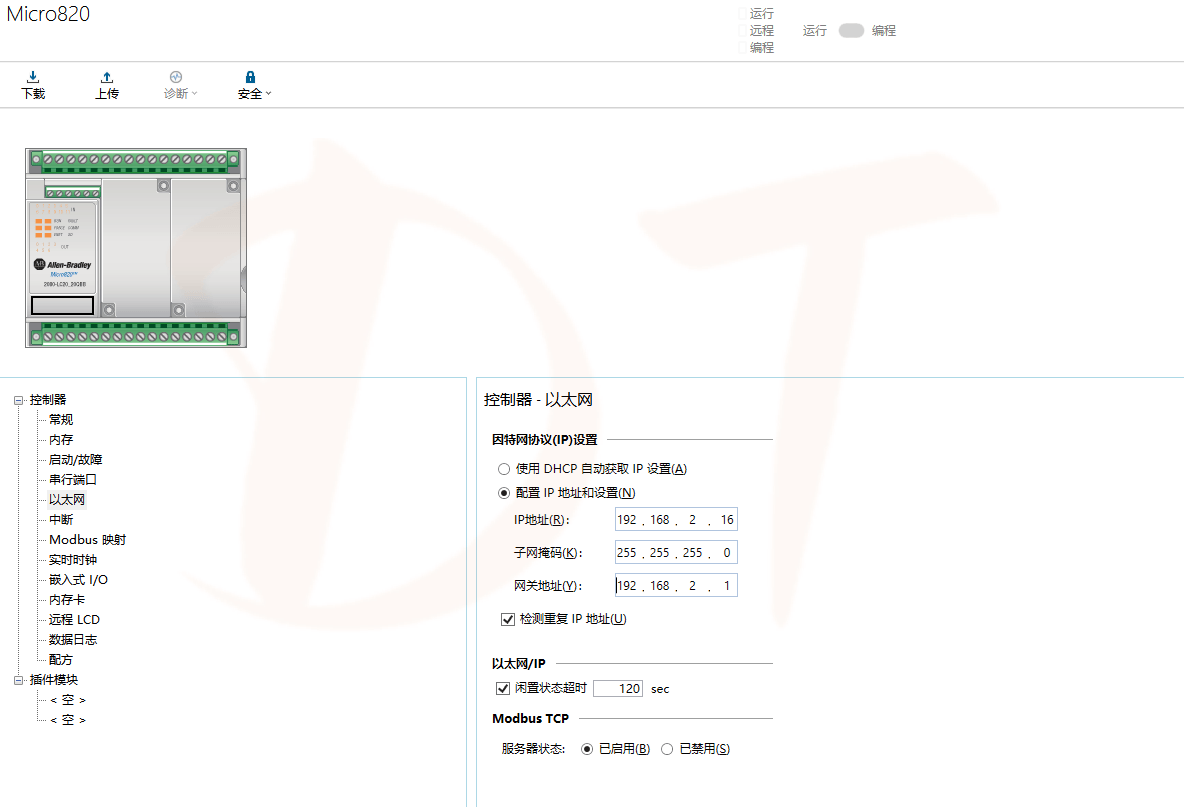

1. 新建工程，并如下图所示

2. 控制器- Modbus映射

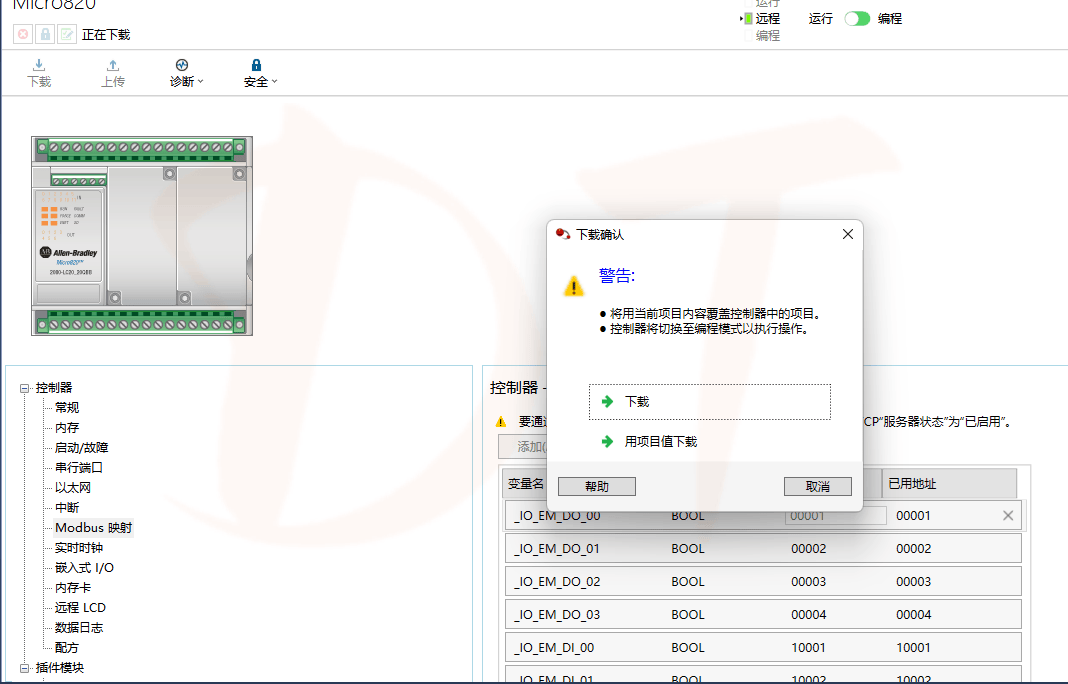

3. 下载程序到CPU

4. 下载程序到CPU

六、测试方法

1、触摸屏的指示灯可以实时监测PLC的输入点状态。

2、触摸屏的按钮可以控制PLC的输出点。
