西门子PLC与NPN、PNP传感器接线方式，超全讲解！

导语：了解西门子PLC与NPN、PNP传感器的接线方法对于工业自动化控制至关重要。本文将为您详细介绍西门子PLC的特点、NPN和PNP传感器的应用场景，以及如何正确地完成接线操作。

一、西门子PLC特点

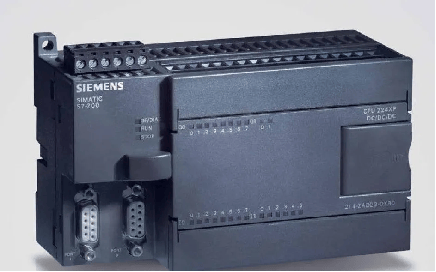

西门子PLC是一种广泛应用于工业自动化控制的设备，具有以下特点：

1.稳定性高：西门子PLC采用先进的微处理器技术，能够在恶劣的工作环境下保持稳定运行。

2.高精度：西门子PLC的模拟量输入输出模块具有高精度，适用于各种高精度控制需求。

3.易操作：西门子PLC的人机界面友好，编程软件易于使用，可快速完成程序编写和调试。

二、NPN和PNP传感器应用场景

1.NPN传感器：

NPN传感器在工业自动化控制中广泛应用于开关量信号的检测与控制。在流水控制、机械设备监测等领域，NPN传感器能够实时检测设备的运行状态，并将信号传输给PLC进行处理。

例如在绿化灌溉项目中，需要将净化处理过的中水经由20公里的绿化管道沿途输送到城市内绿化灌溉区、泵房及消防水鹤。项目方案中是要在主控室上位机端同时无线控制这几个分散地点的阀门并远程无线实时监测流量数据。

由于监测的设备距离较远且相对分散，布线与后期维护成本大，因此采用无线方式来实现效果更优。

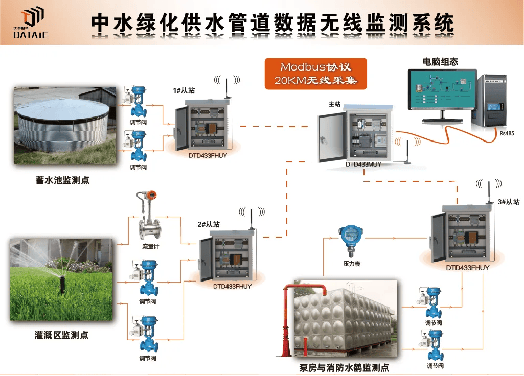

无线通讯方案示意图 ▼

2.PNP传感器：

PNP传感器同样用于开关量信号的检测与控制，但与NPN传感器的主要区别在于输出信号的逻辑。在电气控制柜、仪表盘等应用场景中，PNP传感器能够将设备的状态信息以开关量形式传输给PLC，便于集中控制和管理。

例如在化工厂、钢厂等工业应用场景中，气体实时监测报警地应用较为广泛，如甲烷、氢气、一氧化碳等气体，具有较高的危险性，因此需要实时监测可燃气体的浓度。

由于现场工作环境复杂，钢架结构隔挡较多，可燃气体报警器安装地点一般较为分散，距离不等，现场通讯设备的选择需要格外注意稳定性与抗干扰性。考虑上述因素，达泰PLC无线通讯专家采用达泰工业级无线通信装置-DTD433MY来实现该场景需求。

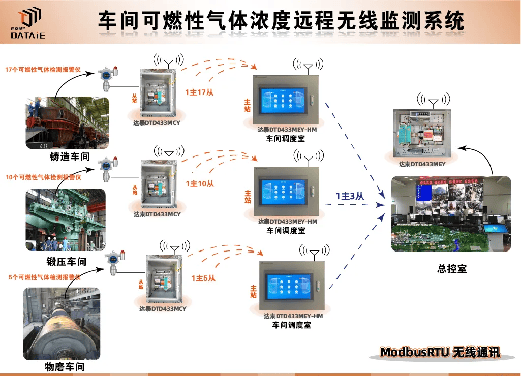

分别在总控室触摸屏与车间调度室触摸屏端安装一台达泰DTD434MEY工业级无线通信装置，实现总控室触摸屏与各车间调度室触摸屏之间1主多从的无线MODBUS数据传输交互功能。

三、接线方式

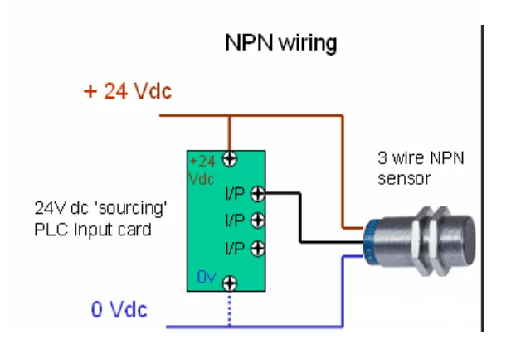

1.NPN传感器：

接线方式：将电源正极连接到传感器的VCC端子，将输出信号线连接到PLC的输入信号端子，将电源负极连接到PLC的公共端子。

优点：稳定性高，不易受电磁干扰，传输距离较远。

缺点：响应速度相对较慢。

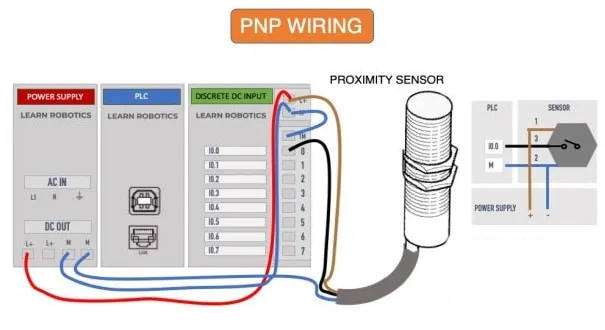

2.PNP传感器：

接线方式：将电源正极连接到传感器的VCC端子，将输出信号线连接到PLC的输出信号端子，将电源负极连接到PLC的公共端子。

优点：响应速度快，适用于需要快速响应的控制场景。

缺点：稳定性相对较低，易受电磁干扰，传输距离较短。

四、常见问题及解决方法

1.NPN传感器不工作：检查电源是否正常，检查传感器连接线是否正常，检查PLC输入信号端子是否设置正确。

2.PNP传感器不工作：检查电源是否正常，检查传感器连接线是否正常，检查PLC输出信号端子是否设置正确。

3.传感器信号不稳定：检查连接线是否正常，检查传感器安装是否牢固，避免外界因素对传感器造成影响。

4.信号传输距离过短：检查电源电压是否稳定，检查连接线是否符合要求，可以考虑采用屏蔽线等具有抗干扰能力的线材。

总结：掌握西门子PLC与NPN、PNP传感器的接线方法对于工业自动化控制至关重要。在实际操作过程中，应根据具体的控制需求和设备特性选择合适的接线方式。同时，遇到问题时，应及时排查并采取相应的解决方法，确保设备的正常运行。
