【PLC】PROFIBUS(一):介绍

1、简介

PROFIBUS (Process Fieldbus),德国SIEMENS和其它机构联合开发;
1999年,PROFIBUS成为国际工业现场总线协议标准IEC61158的组成部分;

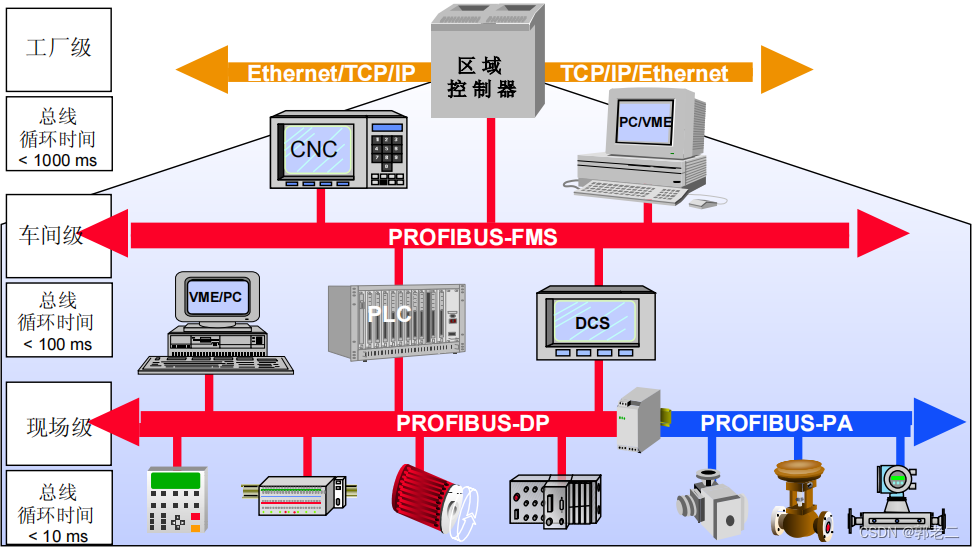

PROFIBUS 由三部分组成:PROFIBUS-DP、PROFIBUS-PA 和 PROFIBUS-FMS,如下图所示,这三部分由于延时、带宽的差别,分别用在设备级-DP、过程自动化-PA和车间级-FMS
在这里插入图片描述

2、PROFIBUS 三部分的特点

2.1 差异

在这里插入图片描述

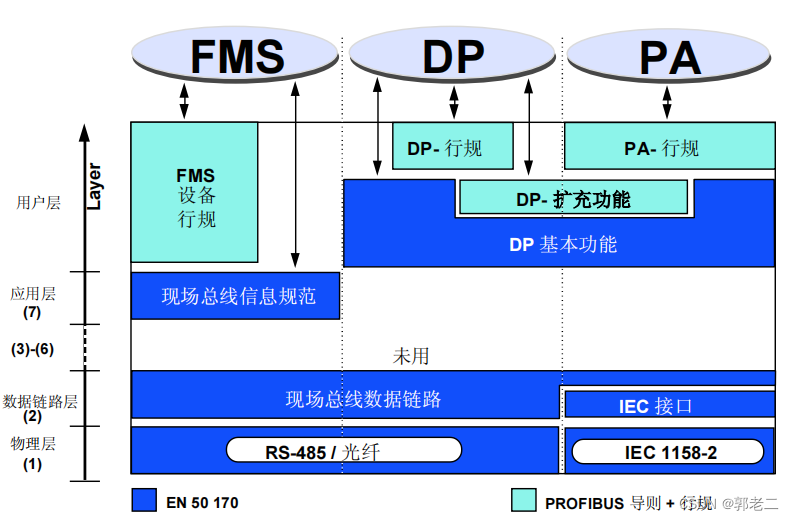

2.2 符合 ISO/OSI

在这里插入图片描述

2.3 物理层

  • RS 485: 用于 DP 和 FMS
  • IEC 1158-2: 用于 PA
  • 光纤: 用于 DP 和 FMS

3、协议

3.1 协同作战

PROFIBUS 总线访问协议的 第二层 对三种PROFIBUS 版本(FMS/DP/PA)均相同,因此FMS/DP/PA 网络区域容易组合。
并且因为 FMS/DP 使用相同的物理介质 (RS-485/FO) 因此它俩能组合在同一根电缆上。

3.2 PROFIBUS-DP

1)PROFIBUS-DP 的特点:

  • 代替 PLC/PC 与 I/O 之间昂贵的电线
  • 快速 传输 1 千字节的输入数据和 1千字节的输出数据所需时间<2 ms
  • 强有力的工具 减少组态和维护费用
  • 被所有主要的 PLC 制造商支持
  • 有广泛的产品: PLC, PC, I/O, 驱动器, 阀, 编码器等
  • 允许周期性和非周期性的数据传输
  • 单主和多主网络
  • 每个站的输入和输出数据最多可达 244 字节

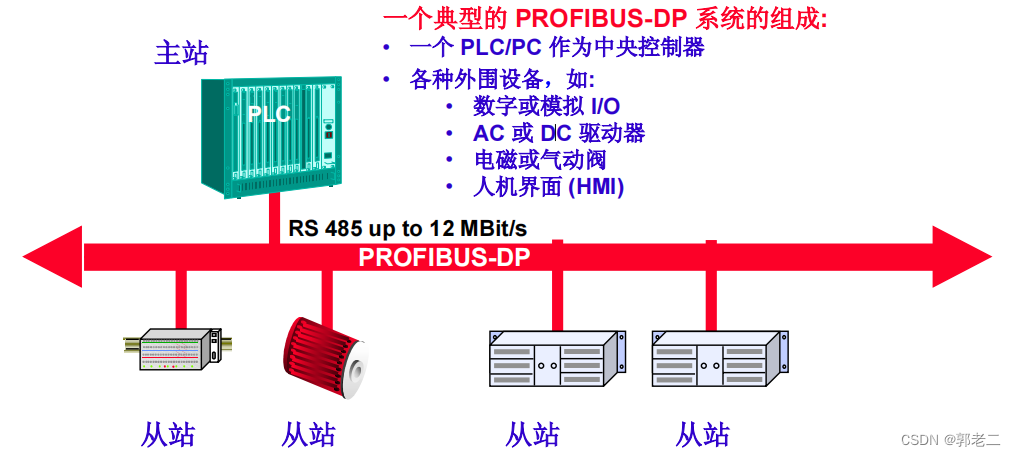

2)下图是一个典型的 PROFIBUS-DP 系统的组成:
主站为一个 PLC/PC 作为中央控制器;
各种外围设备

  • 数字或模拟 I/O
  • AC 或 DC 驱动器
  • 电磁或气动阀
  • 人机界面 (HMI)
    在这里插入图片描述

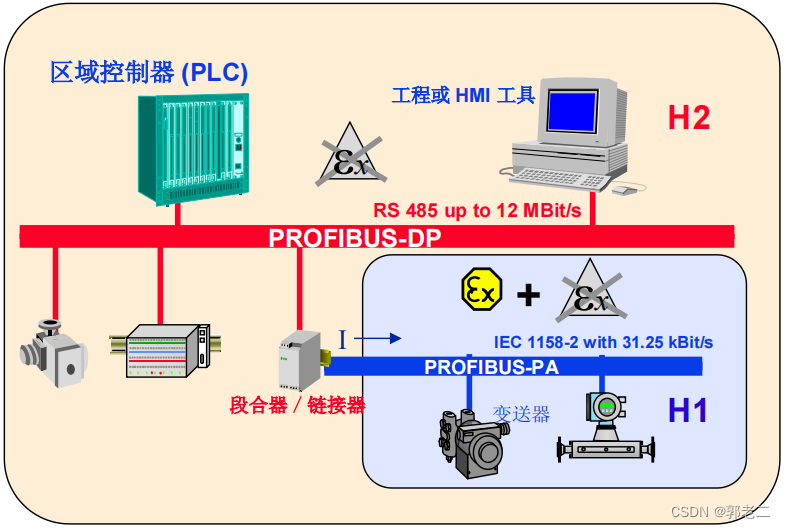

3.3 PROFIBUS-PA

1)PROFIBUS-PA 的特点
PA :Process Automation,业务过程自动化
–基于扩展的 PROFIBUS-DP 协议和 IEC 1158-2 传输技术

  • 适用于代替现今的 4…20 mA 技术
  • 仅用一根双绞线进行数据通信和供电
  • 通过串行总线联接仪器仪表与控制系统
  • 适用于本质安全的 EEx 应用区域
  • 可靠的串行数字传输
  • 通过一根双绞电缆进行控制 调节和监视
  • 对所有设备只需一个工程工具
  • 由于 PROFIBUS-PA 行规 保证了互操作性和互换性
  • 仪器仪表的维护和诊断信息

在这里插入图片描述

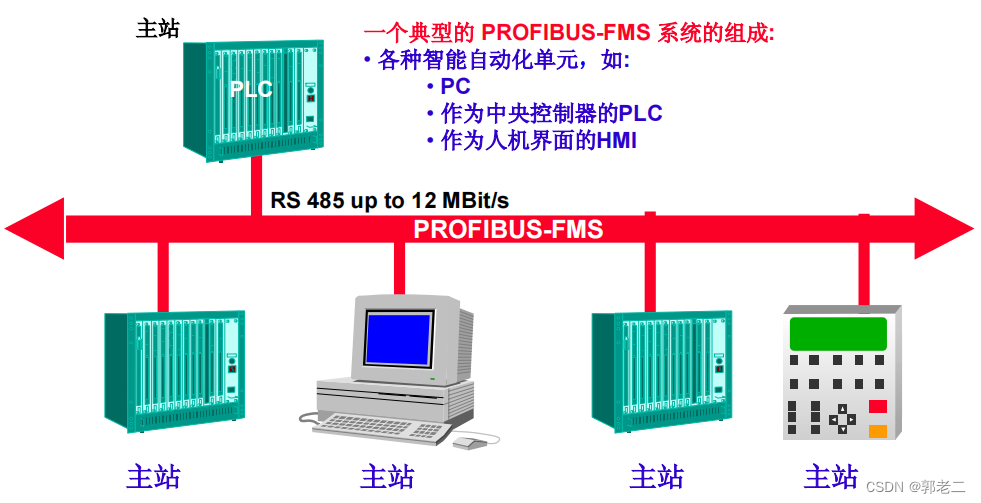

3.4 PROFIBUS-FMS

1)PROFIBUS-FMS 的特点

  • FMS 最佳适用于车间级智能主站间通用的 面向对象的通信
  • FMS 提供一个 MMS-功能子集 (MMS 即 Manufacturing Message Specification。 制造报文规范, ISO9506)
  • 主要应用区域:
    • 大数量的数据传输 例如程序 数据块等等
    • 若干个分散过程部分集成到一个公共过程中
    • 智能站间的通信

在这里插入图片描述

4、传输特点

1)高速 (H2), RS 485

  • 依据 RS 485 异步 NRZ(不归零编码)传输
  • 波特率从 9.6 kBit/s 到 12 MBit/s 可选
  • 双绞屏蔽电缆
  • 每段 32 个站 最多允许 127 个站
  • 距离: 12 MBit/s = 100 m; 1.5 MBit/s = 400m; < 187.5 kBit/s = 1000 m
  • 有中继器距离可延长到 10 公里
  • 9 针, D 型插头

2)低速 (H1), IEC 1158-2

  • 同步 Manchester 编码, 31.25 kBit/s
  • 本质安全 (可选) 和通过总线对站供电 (可选)
  • 屏蔽或非屏蔽的双绞电缆
  • 每段距离达 1900 米 用中继器可延长到 10 公里
  • 最多 127 个站, 每段 10-32 个设备(依赖于 EX-类型和供电消耗)

3)什么是NRZ传输?
不归零编码 (non-return-to-zero line code, NRZ) 指的是一种二进制的信号代码,在这种传输方式中,1 和 0 都分别由不同的电子状态来表现,除此之外,没有中性状态、亦没有其他种状态。这种脉冲的能量比归零代码(return-to-zero, RZ) 要来得密集,但它传输时是不停歇的,这代表同步信号必须在此代码之外独自传输。
在这里插入图片描述

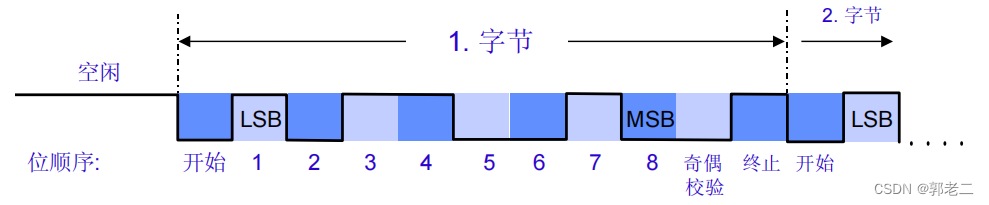

  • 每个八位二进数 字节 按 11 位的顺序被传输
  • 最小的有效位 (LSB) 被第一个发送
  • 最大的有效位 (MSB) 被最后发送
  • 每个八位二进数都补充三位 即开始 终止和奇偶校验位

5、RS485硬件要求

1)电缆长度
注:长度可以用中继器来延长

波特率 kBit/s线长 m, A类电缆
9.61200
19.21200
93.751200
187.51000
500400
1500200
12000100

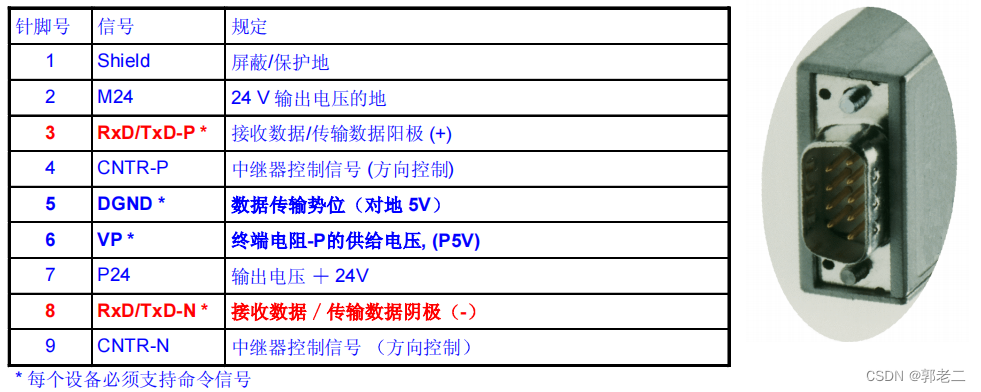

2) 9 针D 型连接器的针脚分配
在这里插入图片描述

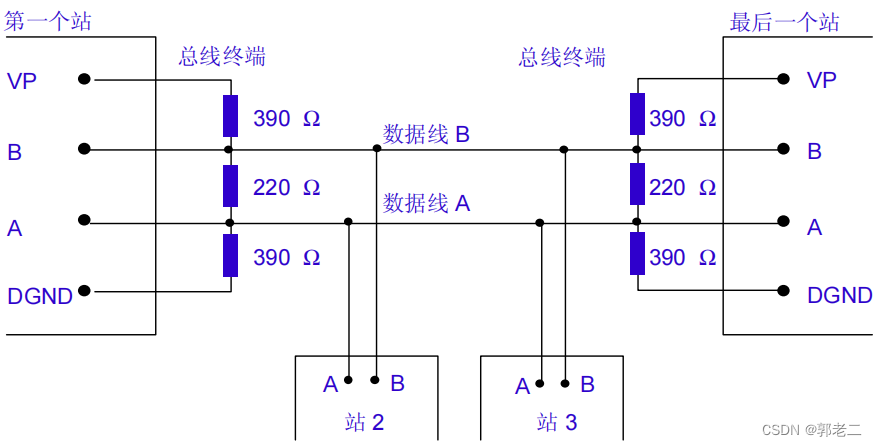

3)终端电阻
在这里插入图片描述

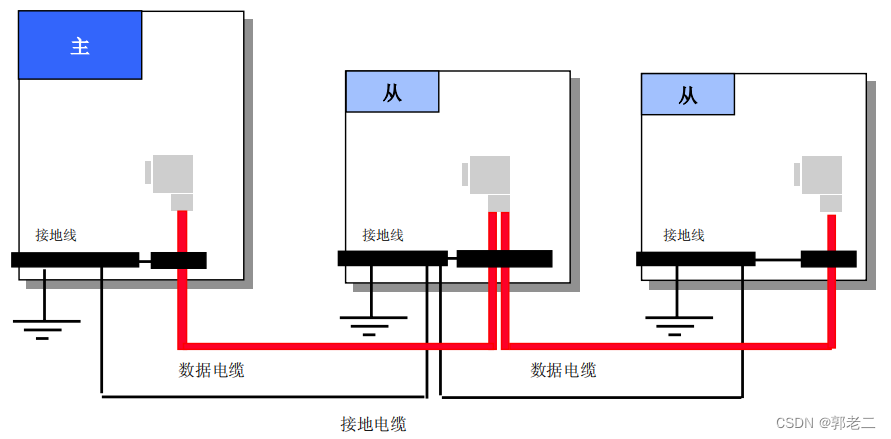

4)屏蔽和接地
在这里插入图片描述
