STM32H743IIT6+USB3300，USB_HS高速双向HID通讯开发

环境为STM32CUBEMX+MDK5.27

开发目的：实现与电脑的USB_HS高速通讯，通过ULPI接口外接PHY芯片，模式为custom hid。

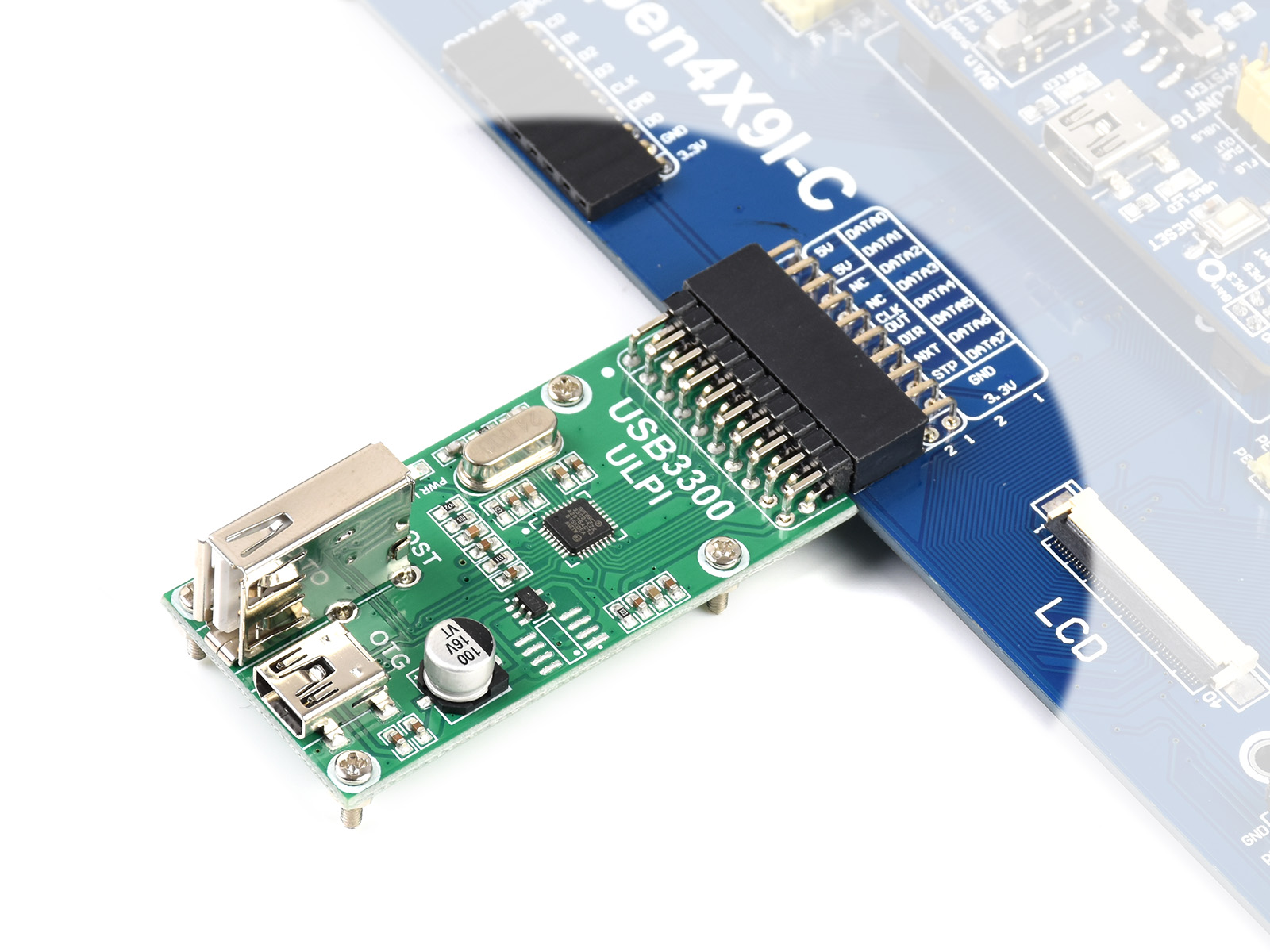

板子为微雪open743，模块USB3300也是微雪家的，之前单独买了一个USB3300模块搭配自己手里的743核心板（杜邦线连接），发现USB枚举无法正常。无奈之举，买了一块微雪的开发板。项目着急开发程序，板子只能买，全网做USB3300模块也就微雪一家。

开发流程：

1、微雪只提供了USB_HS的HID和MSC例子，其中HID是模拟鼠标功能，与设计需求不符，为了测试板子功能直接烧录完成测试，程序功能正常，能遥杆控制鼠标移动

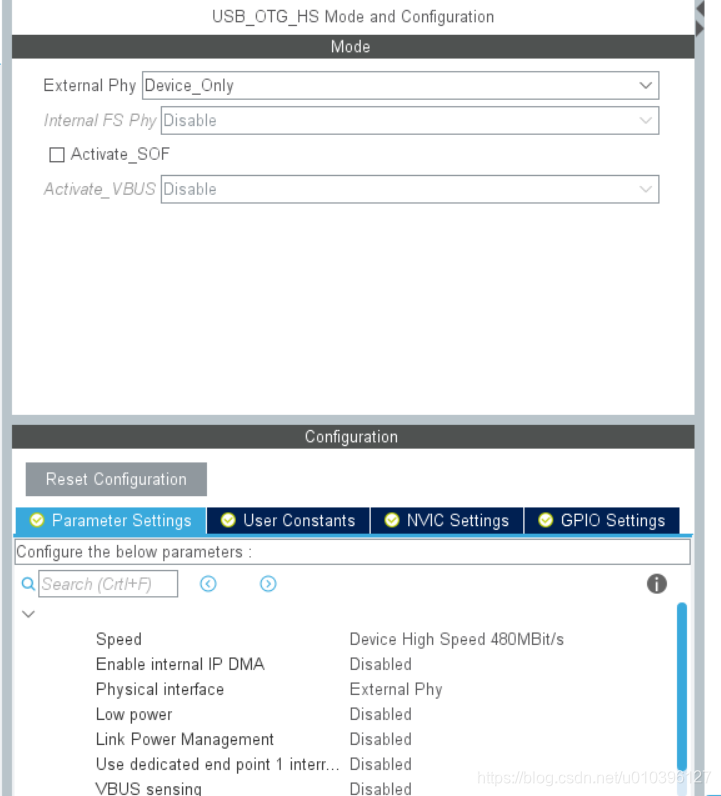

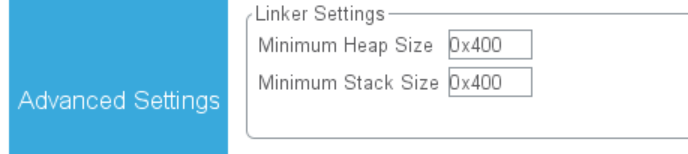

2、参考微雪的开发方式，用STM32CUBEMX开配置USB_HS和外部PHY芯片接口。STM32CUBEMX配置如下

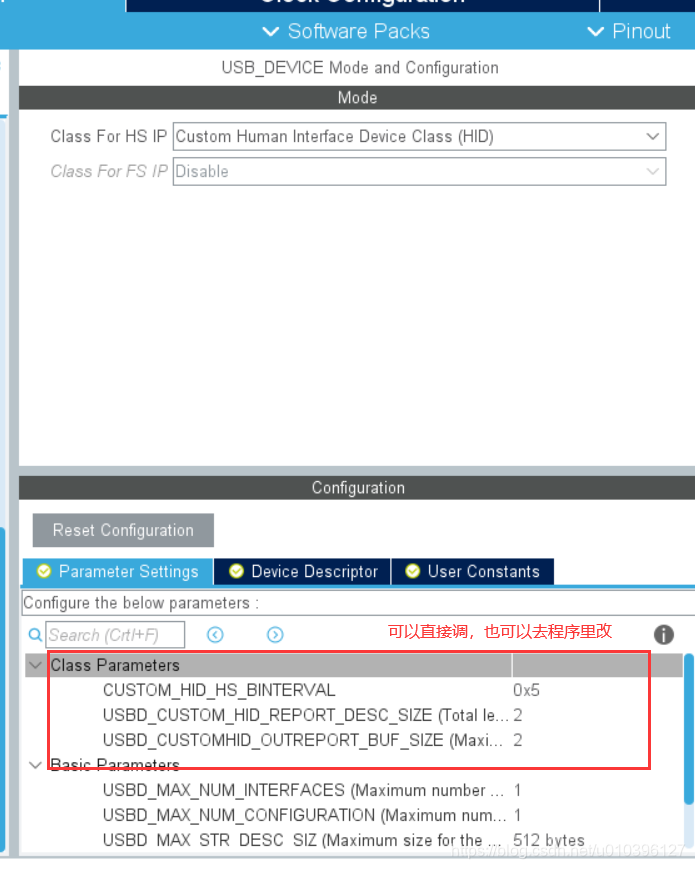

框里第一个参数影响USB的刷新时间，影响传输速度，最快可以调到0X01

PS：主要的配置就这些，时钟频率我设置满速480MHZ。

3、生成代码，MDK5.27环境。

4、修改代码

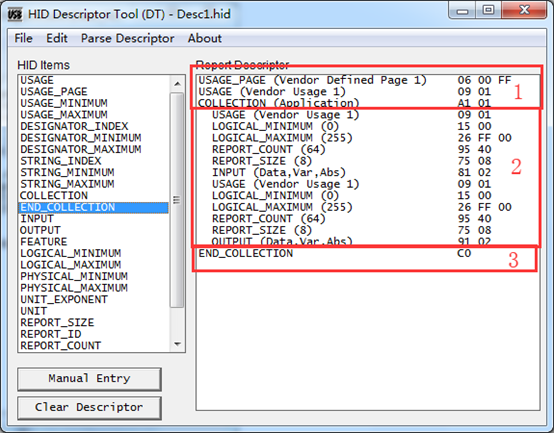

分析一下报文，记录一下

这里我说一下这个报文的要素，第一部分你可以理解为报文头；第二部分你可以理解为USB告诉PC机问我要做什么，这里主要告诉PC机我要做一个接收与发送的设备，USAGE~INPUT这里是描述这个USB设备作为输入的时候的数据格式，下一个USAGE~OUTPUT是描述该USB设备输出的数据格式，其中LOGICAL_MINIMUM是指每个字节数据的最小值，LOGICAL_MAXIMUM是指每个字节数据的最大值，REPORT_COUNT是指定每次传输数据最多多少个字节，REPORT_SIZE是指定每次传输数据每个字节的位数；第三部分是结束标志。

============================================================

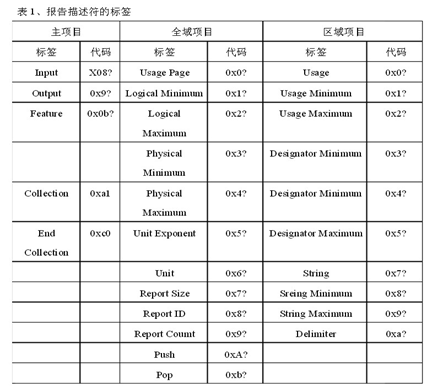

下面我插入一个对报文描述符进行一个简单的描述：

　　

标签解析举例（Usage ：0x50, 0x01）：

　　（Usage Page标签0x0?）0x05=0000 0101 ：

　　0x05表示前缀，0x01为数据部分，0x05转换成二进制，就是0000 01 01，按照HID类协议5.3 generic item format的定义，这个字节被分成3个部分:

　　bit0~bit1代表的是这个前缀后面跟的数据长度，这里就是后面0x01的长度，两位可以表示最大4字节的数据，即bsize

　　bit2~bit3代表的是这个前缀的类型，总共可以有三种类型：0=main，1=global，2=local，3=reserved；

　　bit4~bit7代表前tag，一般分为input(二进制的1000 00 nn,即bit4~bit7=1000,代表一个tag，bit2~bit3=00，代表main，bit0~bit1=nn，代表这个前缀后面还有nn所代表的数据)，output(二进制的 1001 00 nn)，feature(1011 00 nn)，collection(1010 00 nn)，end collection(1100 00 nn)

即：

　　0000：Usage Page

　　01： bType，全局（bType=0：主项目；bType=1：全局项目；bType=2：区域项目）

　　01：bSzie，1字节（bSzie为项目所需数据字节数目，bSzie可为1、2、4，注意bSzie不可为3）

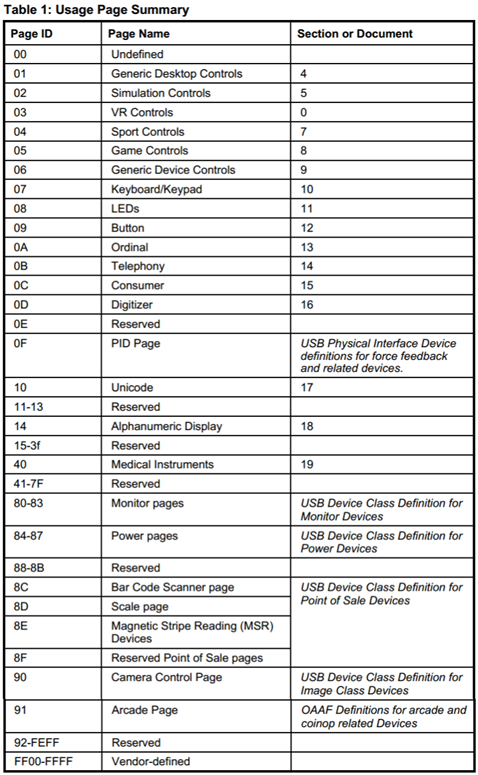

　（Page ID）0x01: 表示该Page为Generalic Desktop Controls（Usage ID 0为保留。ID 1到0x1F为”top level” collection保留，这些ID虽然对于Application不是必须，但可以用于识别通用设备类型）

　　

　　Usage = (usage page:usage ID)：其将数据的操控与它的用途作一对一的对应，所以解读报告后就可以知道每个数据作何种操作。所以“传输的数据”和“操作”只是一事件的两种描述方式。用途是以一个32位卷标（称作usage tag）来表示，高16位称作usage page(用途类页)，低16位称为usage ID(用途识别名)，文件universal serial Bus HID Usage Table完整列出所有的usage pages(用途类页)和usage ID(用途识别名)，使用者必须遵照文件的规范来声明操作的用途。用途卷标只是报告描述符诸多标签的一个，利用这些卷标取可以清楚完整的描述符操作的用途。

　　这里其实说的并不清楚，因为作者有点懒就不细说了，想了解更多的可以百度《圈圈教你玩USB》，这里说的比我好。

程序修改

【1】usbd_custom_hid_if.c

__ALIGN_BEGIN static uint8_t CUSTOM_HID_ReportDesc_HS[USBD_CUSTOM_HID_REPORT_DESC_SIZE] __ALIGN_END =
{
    0x06, 0x00, 0xff,              // USAGE_PAGE (Vendor Defined Page 1)
    0x09, 0x01,                    // USAGE (Vendor Usage 1)
    0xa1, 0x01,                    // COLLECTION (Application)
    0x09, 0x01,                    //   USAGE (Vendor Usage 1)
    0x15, 0x00,                    //   LOGICAL_MINIMUM (0)
    0x26, 0xff, 0x00,              //   LOGICAL_MAXIMUM (255)
    0x95, 0x40,                    //   REPORT_COUNT (64)
    0x75, 0x08,                    //   REPORT_SIZE (8)
    0x81, 0x02,                    //   INPUT (Data,Var,Abs)
    0x09, 0x01,                    //   USAGE (Vendor Usage 1)
    0x15, 0x00,                    //   LOGICAL_MINIMUM (0)
    0x26, 0xff, 0x00,              //   LOGICAL_MAXIMUM (255)
    0x95, 0x40,                    //   REPORT_COUNT (64)
    0x75, 0x08,                    //   REPORT_SIZE (8)
    0x91, 0x02,                    //   OUTPUT (Data,Var,Abs)
    0xc0                           // END_COLLECTION
};

【2】usbd_conf.h

#define USBD_CUSTOMHID_OUTREPORT_BUF_SIZE     64U
/*---------- -----------*/
#define USBD_CUSTOM_HID_REPORT_DESC_SIZE     34U

【3】usbd_customhid.h

#define CUSTOM_HID_EPIN_ADDR                         0x81U
#define CUSTOM_HID_EPIN_SIZE                         0x40U

#define CUSTOM_HID_EPOUT_ADDR                        0x01U
#define CUSTOM_HID_EPOUT_SIZE                        0x40U

5、编译烧写代码

结果：电脑设备管理器没反应

反复插拔USB线，尝试拔掉调试器，偶尔会出现响应，但并不稳定，过一会被断开。头疼了，反复折腾模式，发现无论是虚拟串口还是HID都是如此现象。

6、调试代码，检查细节

STM32CUBEMX经常会生成BUG，对，生成BUG，虐我千百遍。要不是可以省移植USB驱动的功夫，才懒得用

对照了微雪的例子和STM32CUBE文件设置。发现一个有差别的地方，怎么我这生成的程序里打开了GPIOI的时钟，微雪的却没有。

问题原因：cubemx生成的ULPI_DIR引脚是PI11，微雪板子是接到PC2

这这这，ULPI接口的引脚不是固定的吗？还可以有出入？过于相信CUBEMX生成的代码了，惊了。修改了一下程序，再烧写，反应就对了。

然后，在mian.c里加入了测试代码，单上传。

extern USBD_HandleTypeDef hUsbDeviceHS; //外部声明USB的句柄
/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
uint8_t send_buf[64] = {//定义一个USB的发送BUFF
                         1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,
                         17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,
                         40,41,42,43,44,45,46,47,48,49,50,51,52,53,54,55,56,57,58,59,60,61,62,63,64};


  while (1)
  {
    /* USER CODE END WHILE */
		USBD_CUSTOM_HID_SendReport(&hUsbDeviceHS, send_buf, sizeof(send_buf));  //第一个参数是USB句柄，生成项目就有了的；第二个参数是发送数据；第三个发送的数据长度
      //HAL_Delay(10);
    /* USER CODE BEGIN 3 */
  }

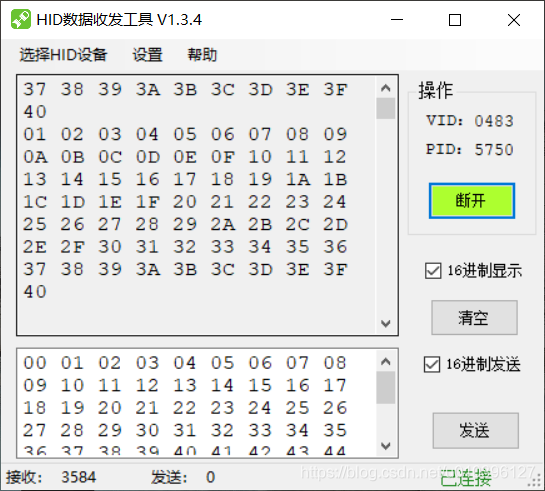

终于对了。

然后是电脑下发，单片机接收功能的实现。

在usbd_custom_hid_if.c内添加以下代码。

unsigned char USB_Recive_Buffer[64]; //USB接收缓存
unsigned char USB_Received_Count = 0;//USB接收数据计数
//这个函数有原形，找到修改即可。
static int8_t CUSTOM_HID_OutEvent_HS(uint8_t event_idx, uint8_t state)
{
  /* USER CODE BEGIN 6 */
     char i;

    /*查看接收数据长度*/
    USB_Received_Count = USBD_GetRxCount( &hUsbDeviceHS,CUSTOM_HID_EPOUT_ADDR );  //第一参数是USB句柄，第二个参数的是接收的末端地址；要获取发送的数据长度的话就把第二个参数改为发送末端地址即可
    //printf("USB_Received_Count = %d \r\n",USB_Received_Count);

    USBD_CUSTOM_HID_HandleTypeDef   *hhid; //定义一个指向USBD_CUSTOM_HID_HandleTypeDef结构体的指针
    hhid = (USBD_CUSTOM_HID_HandleTypeDef*)hUsbDeviceHS.pClassData;//得到USB接收数据的储存地址

    for(i=0;i<USB_Received_Count;i++)
    {
        USB_Recive_Buffer[i]=hhid->Report_buf[i];  //把接收到的数据送到自定义的缓存区保存（Report_buf[i]为USB的接收缓存区）
    }
  return USBD_OK;
  /* USER CODE END 6 */
}

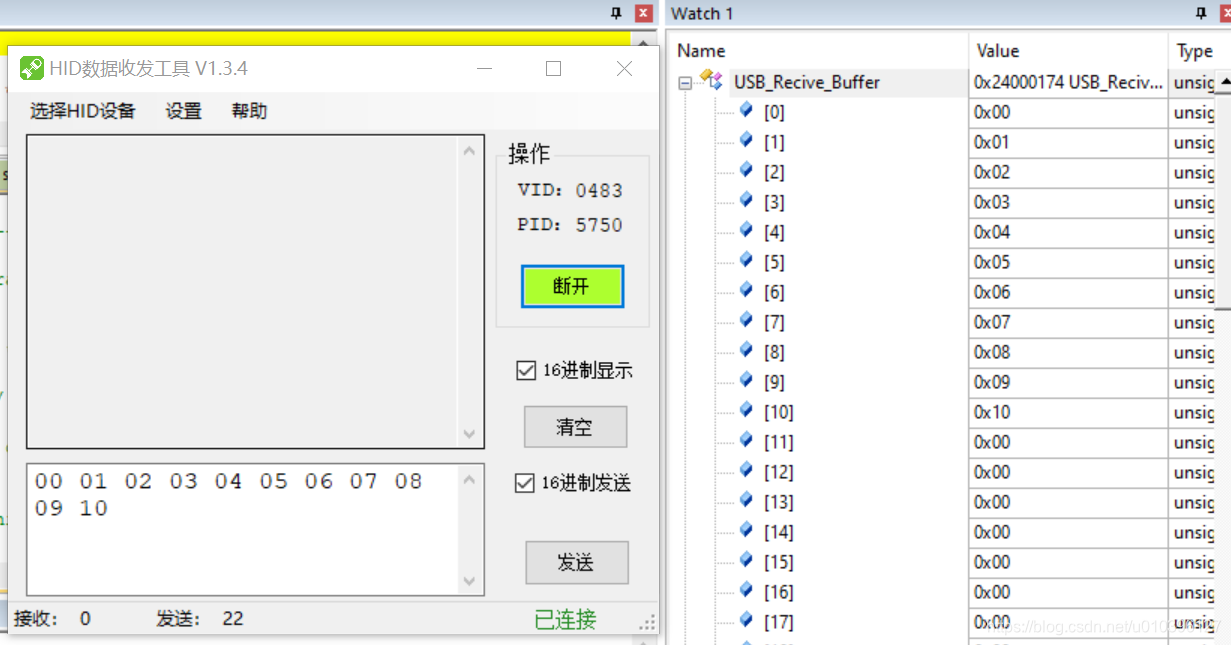

结果：

基本功能已经完成，还需要找个软件来测试下上传速度。
