用于GPU合成的GraphicBuffer的数量

在前面的文章中曾经讲到过，对于Composition Type标记为CLIENT的图层是会先由GPU进行合成，存放到GraphicBuffer中，然后再通过调用HWC的setClientTarget方法把数据传递给HWC完成最后的合成与显示。

具体信息可以查看早前文章：

Android Graphics 显示系统 - SurfaceFlinger的GPU合成（廿一）

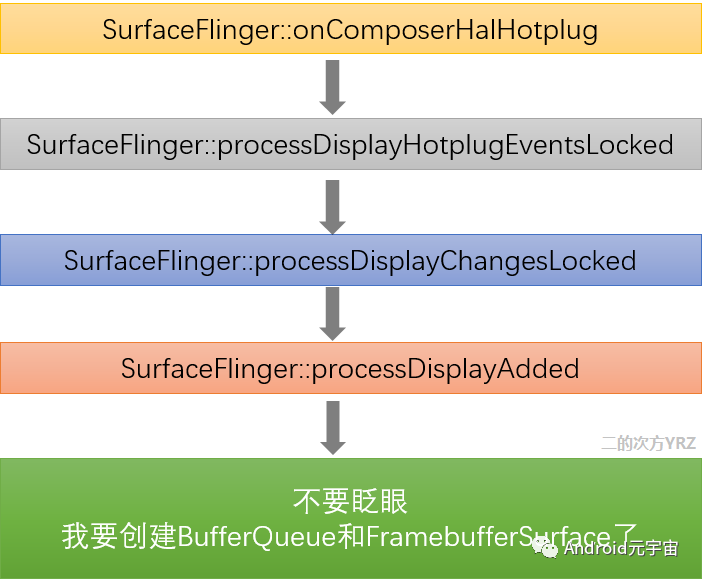

开机初始化阶段，会收到display hotplug事件，从而触发创建用于GPU合成的BufferQueue的流程，大概如下：

那在多屏的情况下，会接收到几次hotplug事件？创建几个BufferQueue服务于GPU合成？每个BufferQueue会分配几个GraphicBuffer呢？

有以下几个结论：

• 有几个屏幕就有收到几次hotplug事件；

• 有几个屏幕就会创建几个BufferQueue来服务于每个屏幕的GPU合成；

• 每个BufferQueue默认分配2个buffer或根据下面属性值决定

  ro.surface_flinger.max_frame_buffer_acquired_buffer


02

验证


为了验证上面的结论，我们需要按照之前文章提供的方式搭建一个多屏的环境，可以参考文章：

Android Graphics 显示系统 - 如何模拟多(物理)显示屏？

这里我们模拟三个屏幕的状况，启动模拟器时，指定参数：

--display0=width=720,height=1280
--display1=width=1920,height=1080
--display2=width=720,height=960

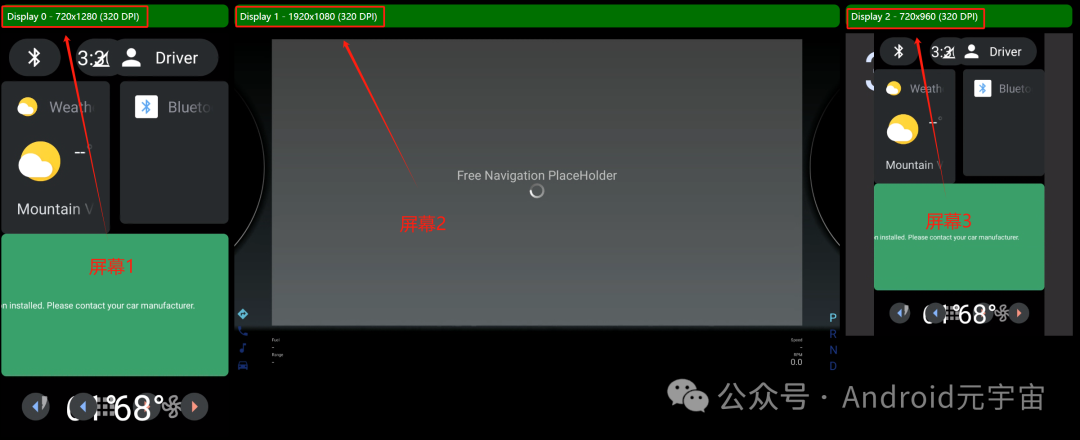

我们这里模拟的是一个3屏幕的车机系统automotive

为了便于观察，我设定了每个屏幕都是不同的size，同时，做完adb root & adb remount后，手动补上属性值，让每个屏幕分配3块GraphicBuffer

echo ro.surface_flinger.max_frame_buffer_acquired_buffers=3 >> /vendor/build.prop

准备工作就绪，我们可以执行adb reboot重新开机并且抓取开机logcat了！

先看开机logcat

3块屏幕对应收到3次hotplug事件

//第一次 display:0
04-16 03:06:48.460   403   403 I RanchuHwc: registerCallback hotplug connecting display:0
04-16 03:06:48.460   492   492 I SurfaceFlinger: onComposerHalHotplug(0, connected)
//第二次 display:1
04-16 03:06:48.464   403   403 I RanchuHwc: registerCallback hotplug connecting display:1
04-16 03:06:48.464   492   492 I SurfaceFlinger: onComposerHalHotplug(1, connected)
//第三次 display:2
04-16 03:06:48.485   403   403 I RanchuHwc: registerCallback hotplug connecting display:2
04-16 03:06:48.485   492   492 I SurfaceFlinger: onComposerHalHotplug(2, connected)

再看看SurfaceFinger源码
