DIY LLC 240W电源 PFC+LLC+SR

已于 2023-05-25 16:41:47 修改
阅读量3.2k 收藏 25
点赞数 4
分类专栏： 电源 文章标签： 硬件工程
于 2023-04-24 15:56:15 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u010588566/article/details/130344940
版权

目标设计：240W

输入：100-264AC

输出：24V / 10A

采用 PFC+LLC+SR,目标效率94%

芯片采用 NXP 的 TEA19162 PFC芯片+TEA19161 LLC主控 +TEA1995 SR同步整流

自带高压启动，待机功耗小于0.1W，符合六级能效

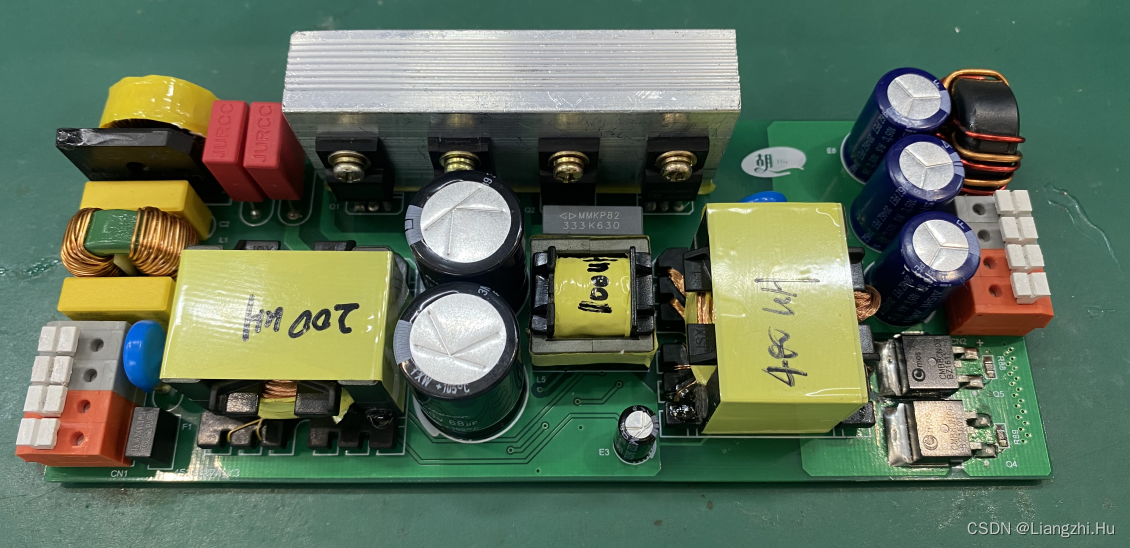

正面

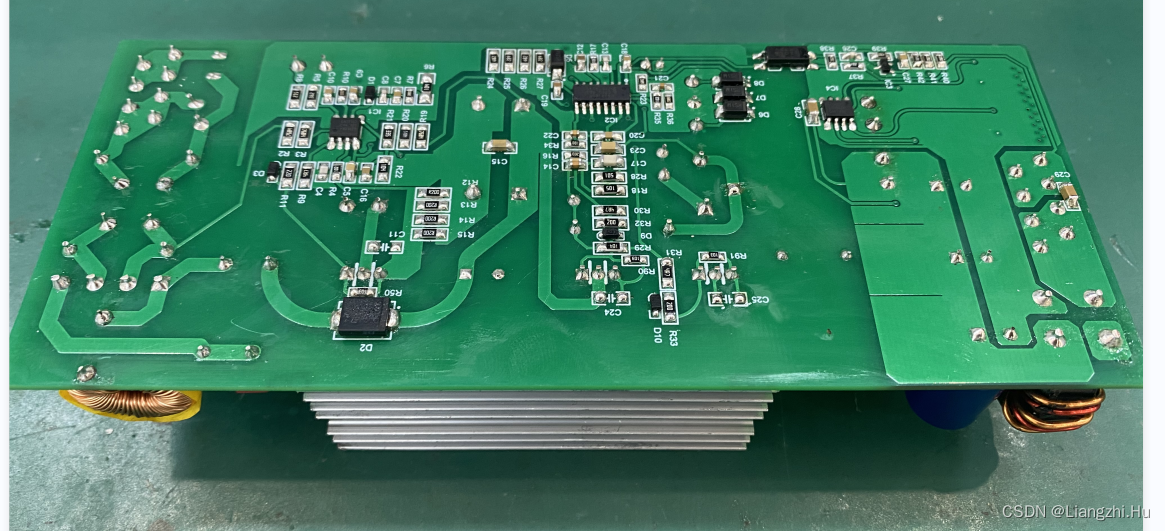

背面

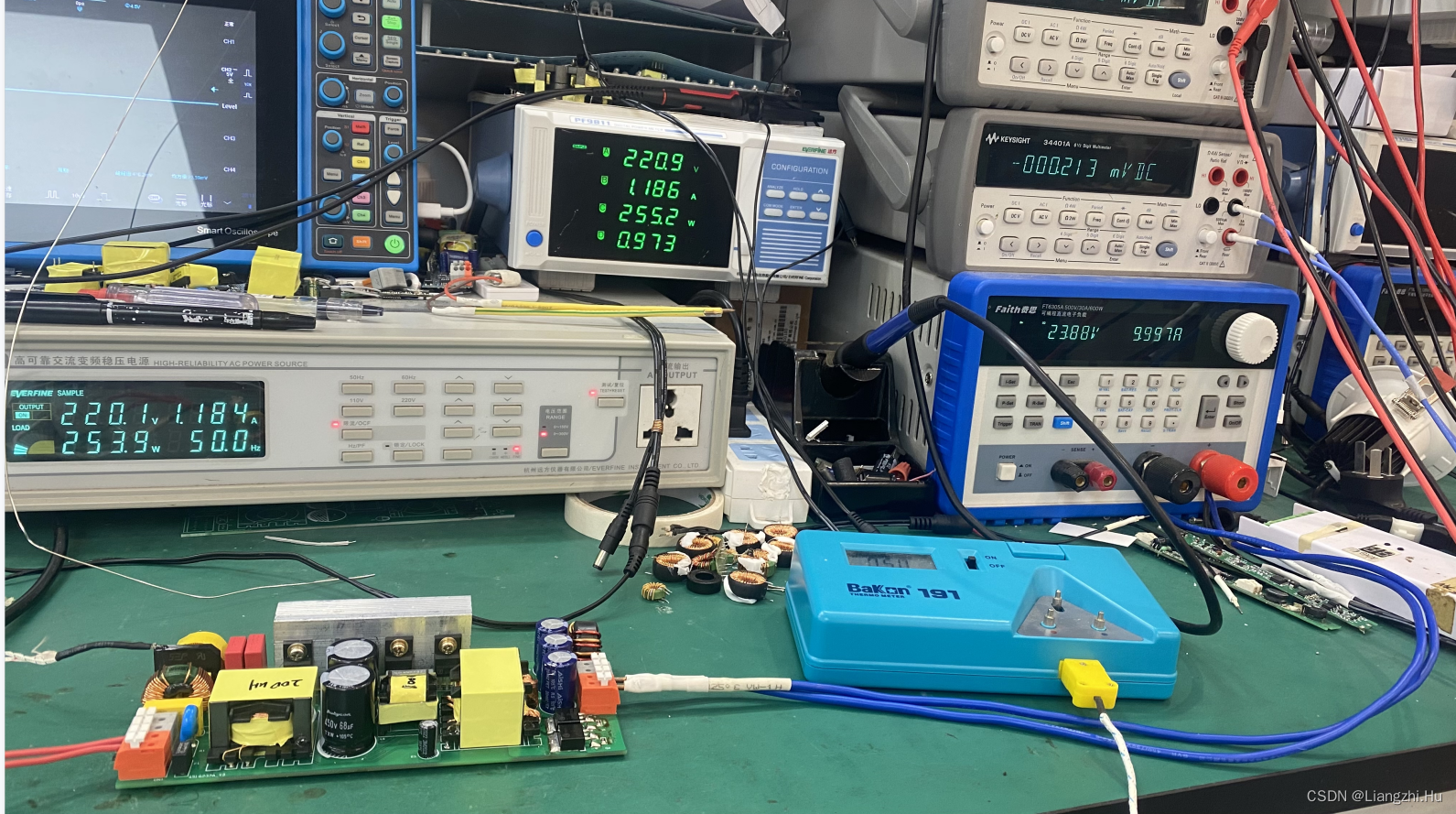

 实际带载状态

整机设计外围零件非常少，芯片集成度高，可用于工控，设备，服务器电源

设计尺寸160*70mm

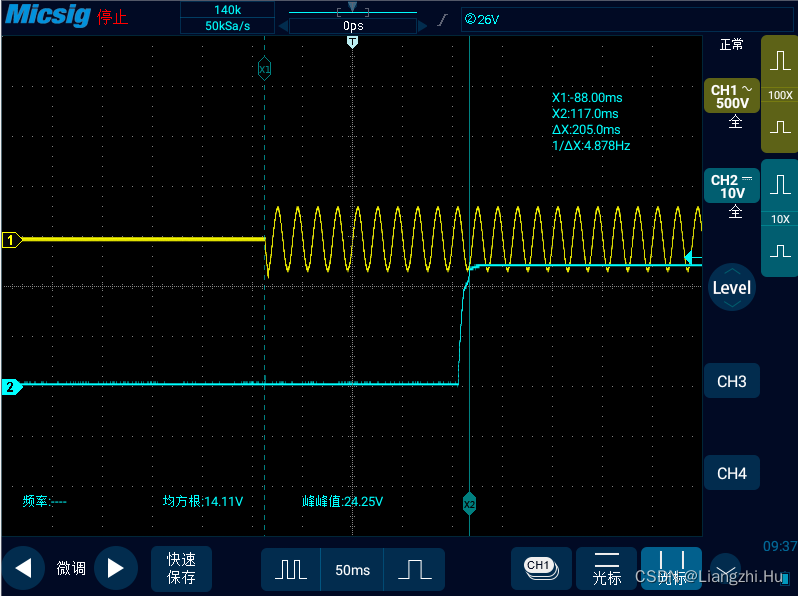

开机时间小于500mS

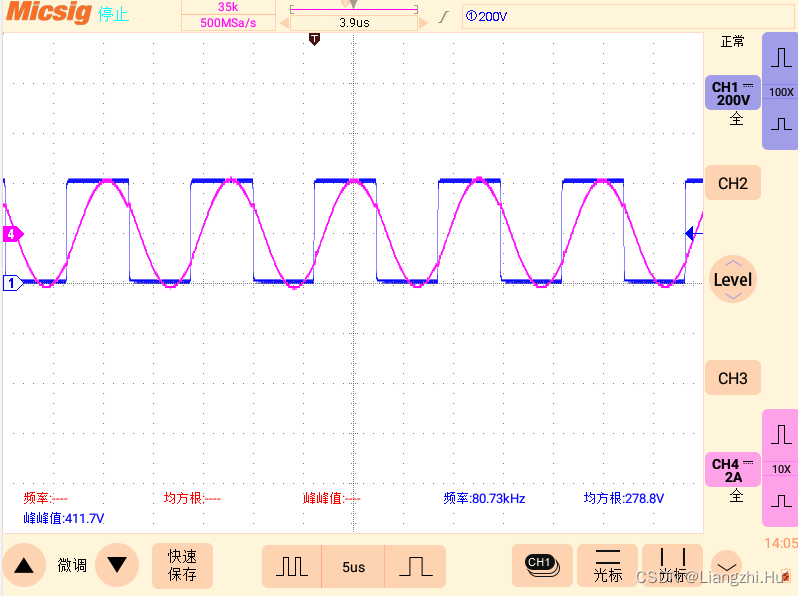

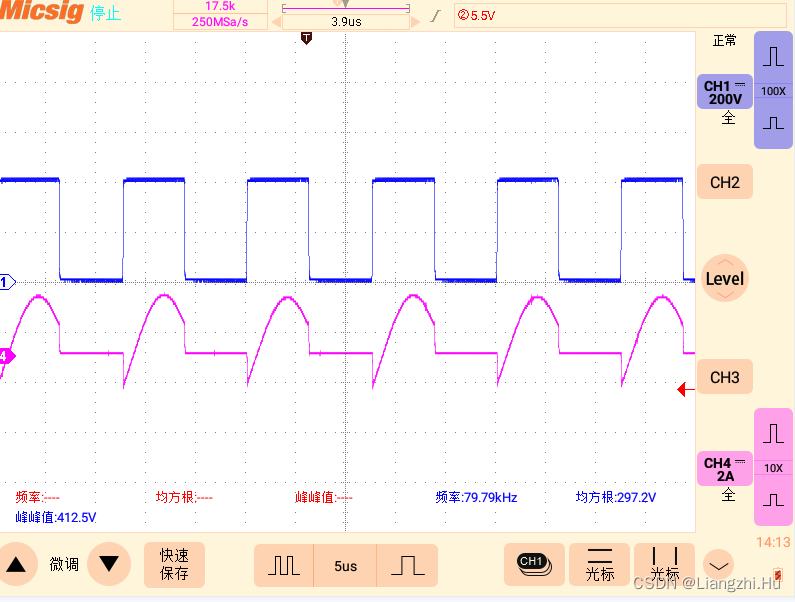

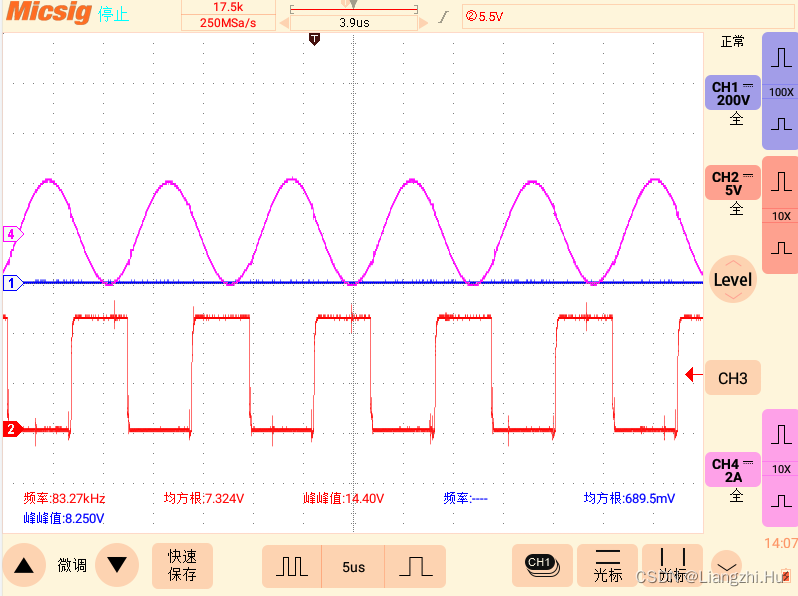

谐振腔电压电流波形





原理图，参照官方的原理图修改了下

由于在低压下电流是最大的，故在100V设计PFC电感，根据公式计算最后确定200uH, LLC变压器的话设计谐振频率为90KHz，

增大Cr可以减少变压器尺寸，故Cr设计为33nF

NP为450uH

Lr为100uH,

后续将计算过程发上来

最后实际测试最高效率达94%，在预期范围内

原创240W LLC 输出24V/10A-综合电源技术-世纪电源网社区 (21dianyuan.com)

附件点击此链接

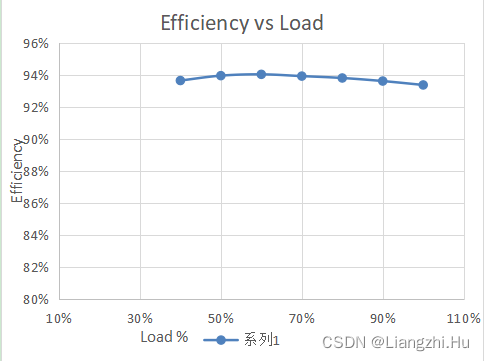

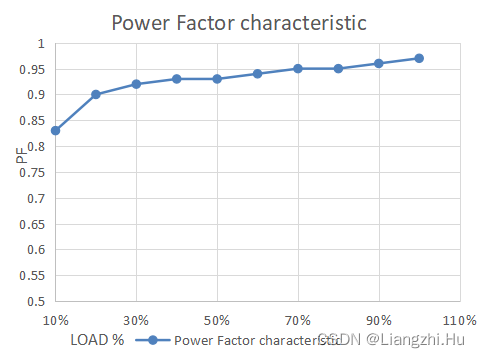

测试数据
