        箱线图（Boxplot），又称为盒须图，是一种用于统计数据分布分析的图表。它可以直观地展示数据的分布特征、集中趋势和离散程度，并能有效识别异常值。

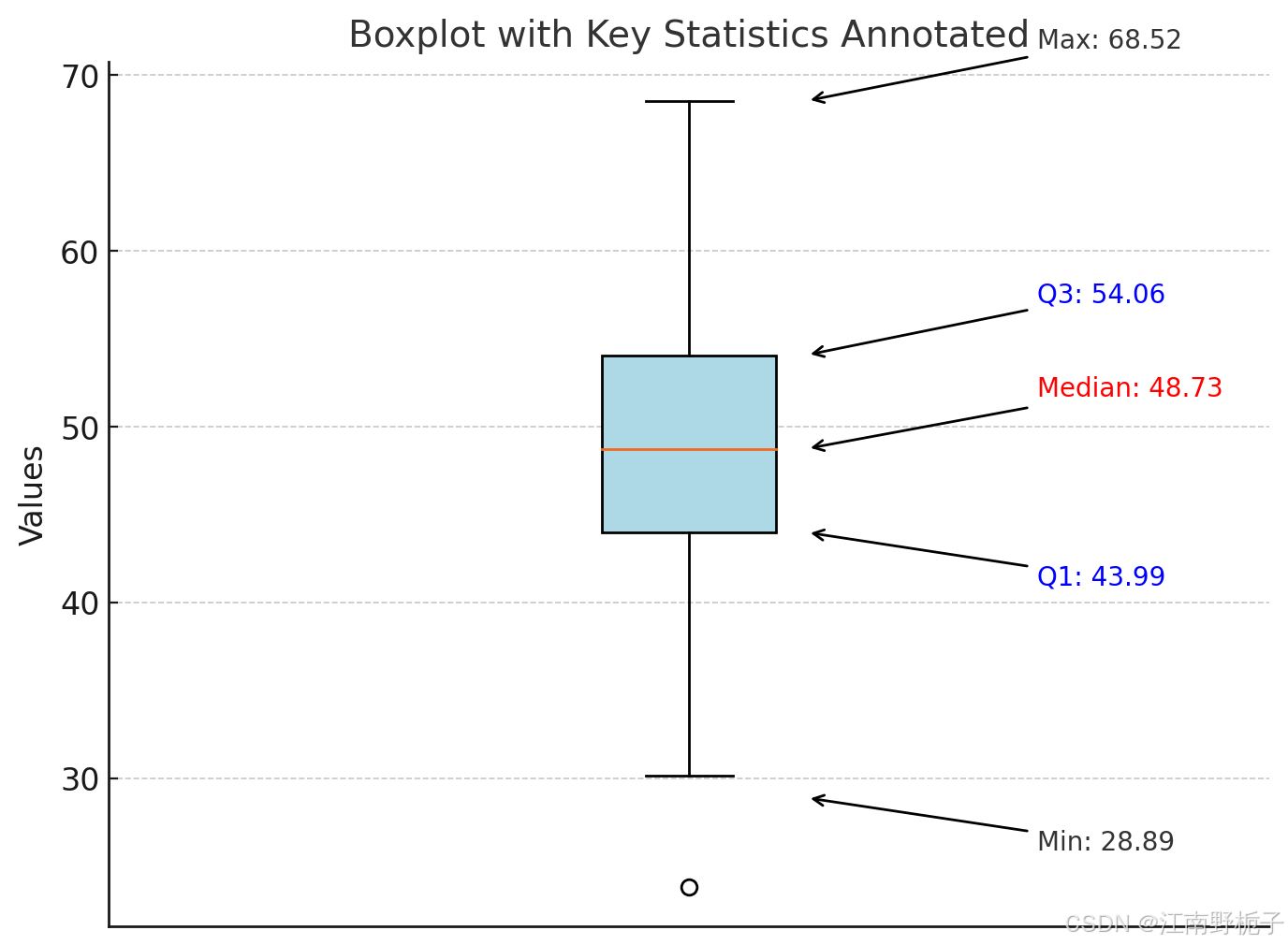

1. 箱线图的构成

箱线图由以下几个部分组成：

• 箱体（Box）：表示数据分布的中间部分，通常从第一四分位数（Q1）到第三四分位数（Q3）。
  • Q1（第25百分位数）：表示25%的数据小于此值。
  • Q3（第75百分位数）：表示75%的数据小于此值。
  • 箱体的高度（或宽度，取决于方向）反映了四分位距（IQR = Q3 - Q1），即中间50%数据的范围。
• 中位数（Median）：箱体内的一条线，表示数据的中间值。
• 须（Whiskers）：
  • 须的长度通常延伸至非异常值的范围。
  • 上须的最大值为Q3 + 1.5 × IQR，下须的最小值为Q1 - 1.5 × IQR。
• 异常值（Outliers）：
  • 在须范围外的数据点，被单独标记为圆点或其他符号，表示可能的异常数据。

2. 解读箱线图

        以一个单个箱线图为例：

• 箱体位置：如果箱体位于图表的上半部分，说明数据整体偏高；反之偏低。
• 箱体宽窄：箱体越窄，说明中间50%的数据分布越集中。
• 中位数的位置：如果中位数偏向箱体一侧，说明数据分布不对称。
• 须的长度：长须表明数据有较大的变化范围或离散程度。
• 异常值的数量和位置：离须越远的点，异常程度越高。

     多个箱线图在一起时候，

• 组间对比：可以比较不同组数据的分布和特征。

3. 箱线图的适用场景

• 数据分布的初步探索
• 数据质量检查（例如检测异常值）
• 比较多个数据组的特征，例如实验组与对照组的结果
• 分析指标的趋势和变化

4. 箱线图的局限性

• 仅展示关键的统计特征，隐藏了数据的具体分布形态（如双峰分布）。
• 如果数据量较少，可能不适合使用箱线图。
• 异常值的定义较为固定（1.5 × IQR以外），对特殊情况下的异常值判断可能不够灵活。
• 箱线图在某些情况下可能不适用。例如，当数据中存在超大或超小异常值时，箱线图可能呈现扁平形态或只剩一线，此时不适合使用箱线图；当数据量较小时，箱线图的统计能力可能不足；此外，箱线图只能反映数据的一维分布，无法展示多个变量之间的关系。

5. 箱线图的代码实现

5.1 Python 代码

import dash
from dash import html, dcc
import plotly.graph_objects as go
import dash_bootstrap_components as dbc
import numpy as np


def create_advanced_charts():
    """
    创建高级图表示例
    返回一个包含多个图表的列表
    """
    # 1. 箱线图
    #np.random.normal(loc=0.0, scale=1.0, size=None)，其作用：返回一组符合高斯分布的概率密度随机数。
    # 其中，loc为高斯概率分布的均值；scale为高斯概率分布的标准差；size为输出的shape，默认为None，只输出一个值。
    box_data = [
        np.random.normal(0, 1, 100),
        np.random.normal(2, 1.2, 100),
        np.random.normal(-1, 1.5, 100)
    ]

    print(max(box_data[0]),min(box_data[0]))
    print(max(box_data[1]),min(box_data[1]))
    print(max(box_data[2]),min(box_data[2]))

    box_fig = go.Figure()
    box_fig.add_trace(go.Box(y=box_data[0], name="组A"))
    box_fig.add_trace(go.Box(y=box_data[1], name="组B"))
    box_fig.add_trace(go.Box(y=box_data[2], name="组C"))
    box_fig.update_layout(
        title='箱线图示例',
        yaxis_title='数值',
        template='plotly_white'
    )
    return(box_fig)


app = dash.Dash(__name__)

app.layout = html.Div([
    html.Div([
        html.H3("高级图表展示", className="text-center mt-4 mb-3"),
        dbc.Row([
            dbc.Col(dcc.Graph(figure=create_advanced_charts()), width=6)
        ], className="mb-4")
    ], style={"backgroundColor": "#fff0f4", "padding": "20px", "borderRadius": "10px"}),
])

if __name__ == "__main__":
    app.run_server(debug=True, port=8051)

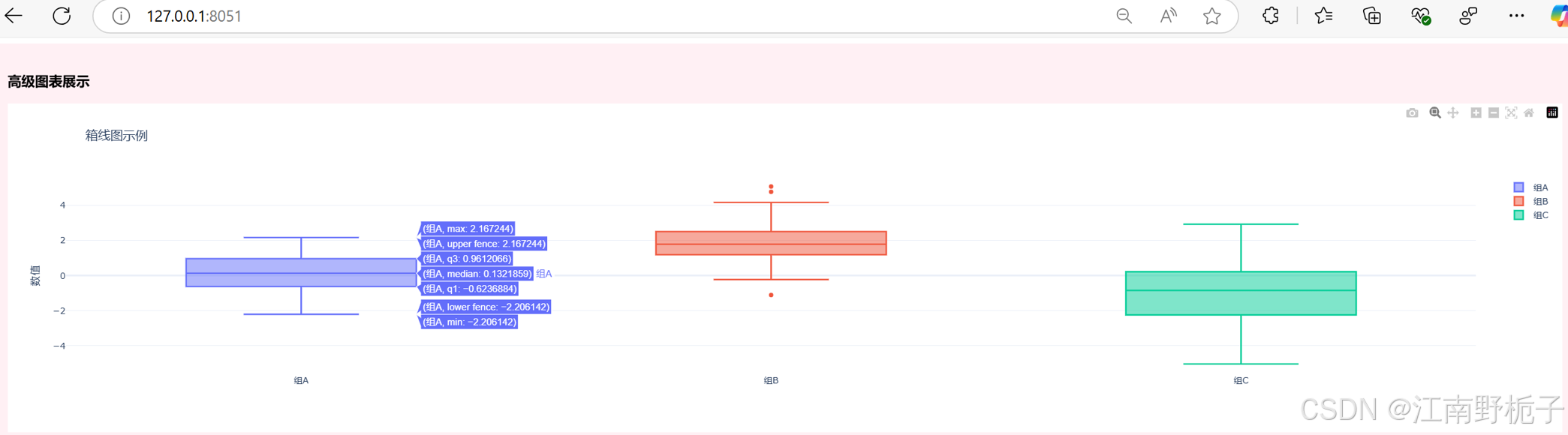

5.2 箱线图效果( 网页展示)
