DCDC 原理简介

1. 降压变换器原理 BUCK

当开关闭合时,加在电感两端的电压为(Vi-Vo),此时电感由电压(Vi-Vo)励磁,电感增加的磁通为:(Vi-Vo)*Ton。

当开关断开时,由于输出电流的连续,二极管VD变为导通,电感削磁,电感减少的磁通为:(Vo)*Toff。
当开关闭合与开关断开的状态达到平衡时,由伏秒平衡 (Vi-Vo)*Ton=(Vo)*Toff,由于占空比D<1,所以Vi>Vo,实现降压功能。

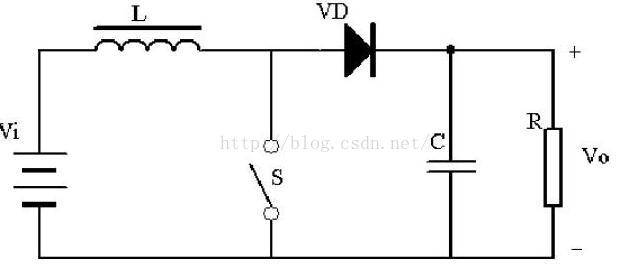

2. 升压变换器原理 Boost

当开关闭合时,输入电压加在电感上,此时电感由电压(Vi)励磁,电感增加的磁通为:(Vi)*Ton。

当开关断开时,由于输出电流的连续,二极管VD变为导通,电感削磁,电感减少的磁通为:(Vo- Vi)*Toff。
当开关闭合与开关断开的状态达到平衡时,由伏秒平衡(Vi)*Ton=(Vo- Vi)*Toff,由于占空比D<1,所以Vi<Vo,实现升压功能。

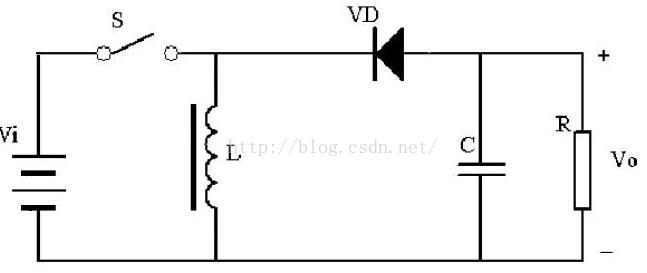

3. 升降压变换器 boost-buck

当开关闭合时,此时电感由电压(Vi)励磁,电感增加的磁通为:(Vi)*Ton;

当开关断开时,电感削磁,电感减少的磁通为:(Vo)*Toff。

当开关闭合与开关断开的状态达到平衡时,增加的磁通等于减少的磁通,(Vi)*Ton=(Vo)*Toff,根据Ton比Toff值不同,可能Vi< Vo,也可能Vi>Vo。

综上,可通过DCDC外部电感和二极管的接法来判断DCDC的类型:

1>若二极管负向接SW,正向接地,且电感接SW和负载之间。则为降压DCDC。

2>若电感接电源和SW之间,二极管正向接SW,负向接负载。则为升压DCDC。

3>若电感接SW和地之间,二极管负向接SW,正向接负载。则为升降压DCDC。
