一直以来玩各种开发板，焊接水平太差始终是阻碍我买性价比高的板子的最大原因。淘宝上好多芯片搭载上肥猪流板子是不包排针焊接的。终于下定决心要克服这个困难。不过，只是会焊接排针在高手面前最好不要说自己会焊锡，这应该是两码事。

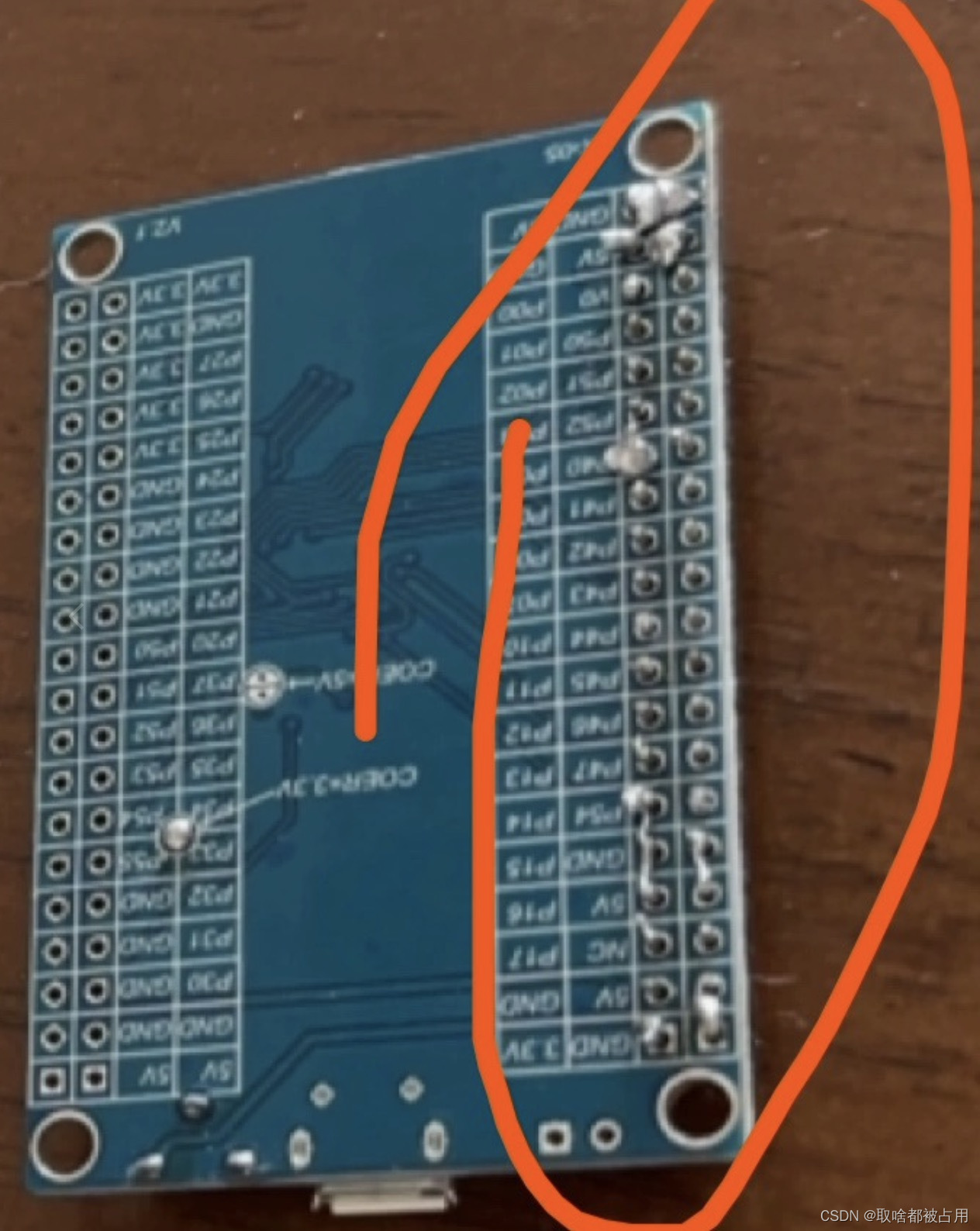

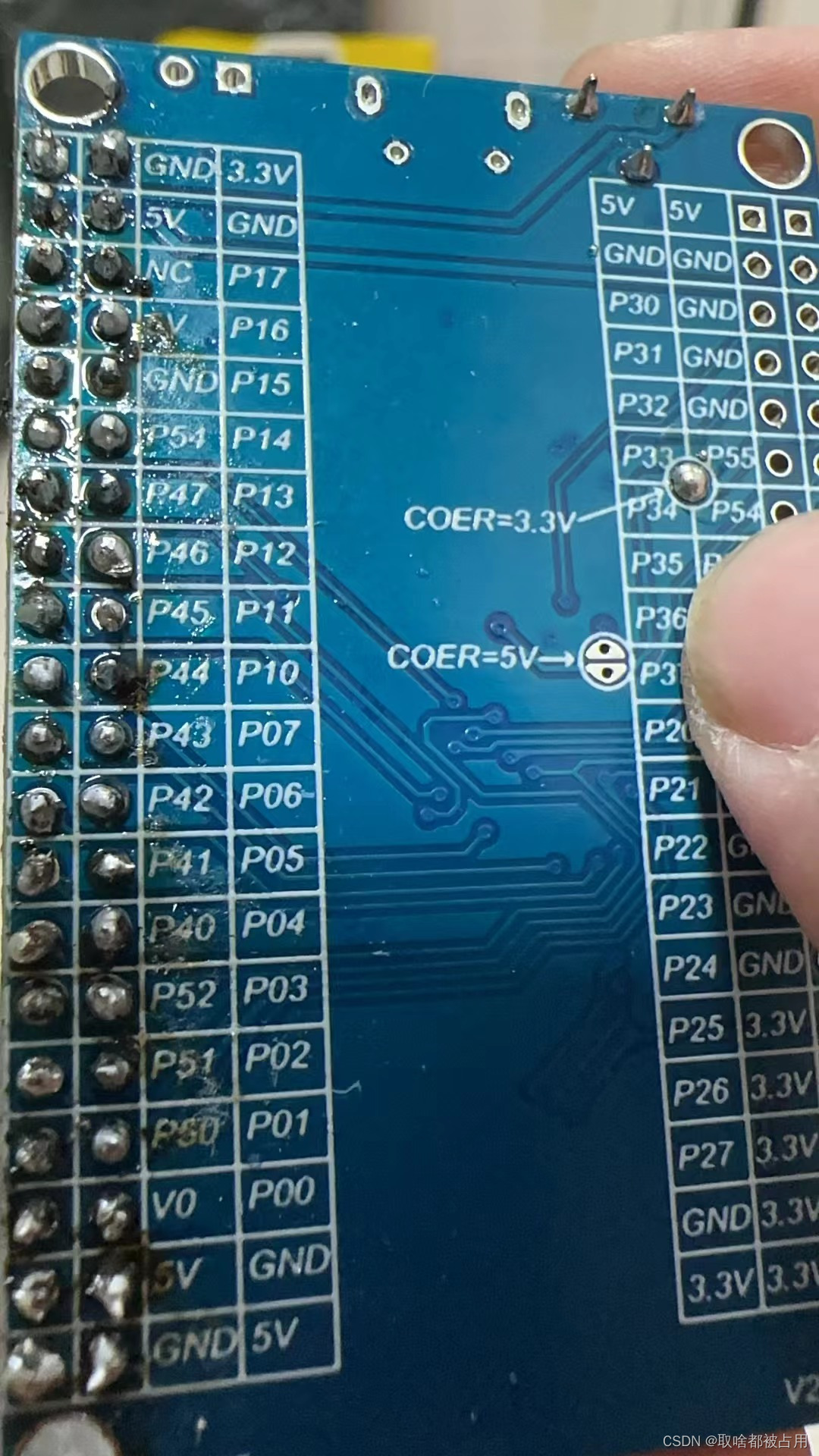

首先上“使用前，使用后”图，
这个已经是超常发挥。总的来说在过去多于4个排针一字形队就可以直接放弃了，现在居然可以搞定丑丑的40针，还是并列组合。

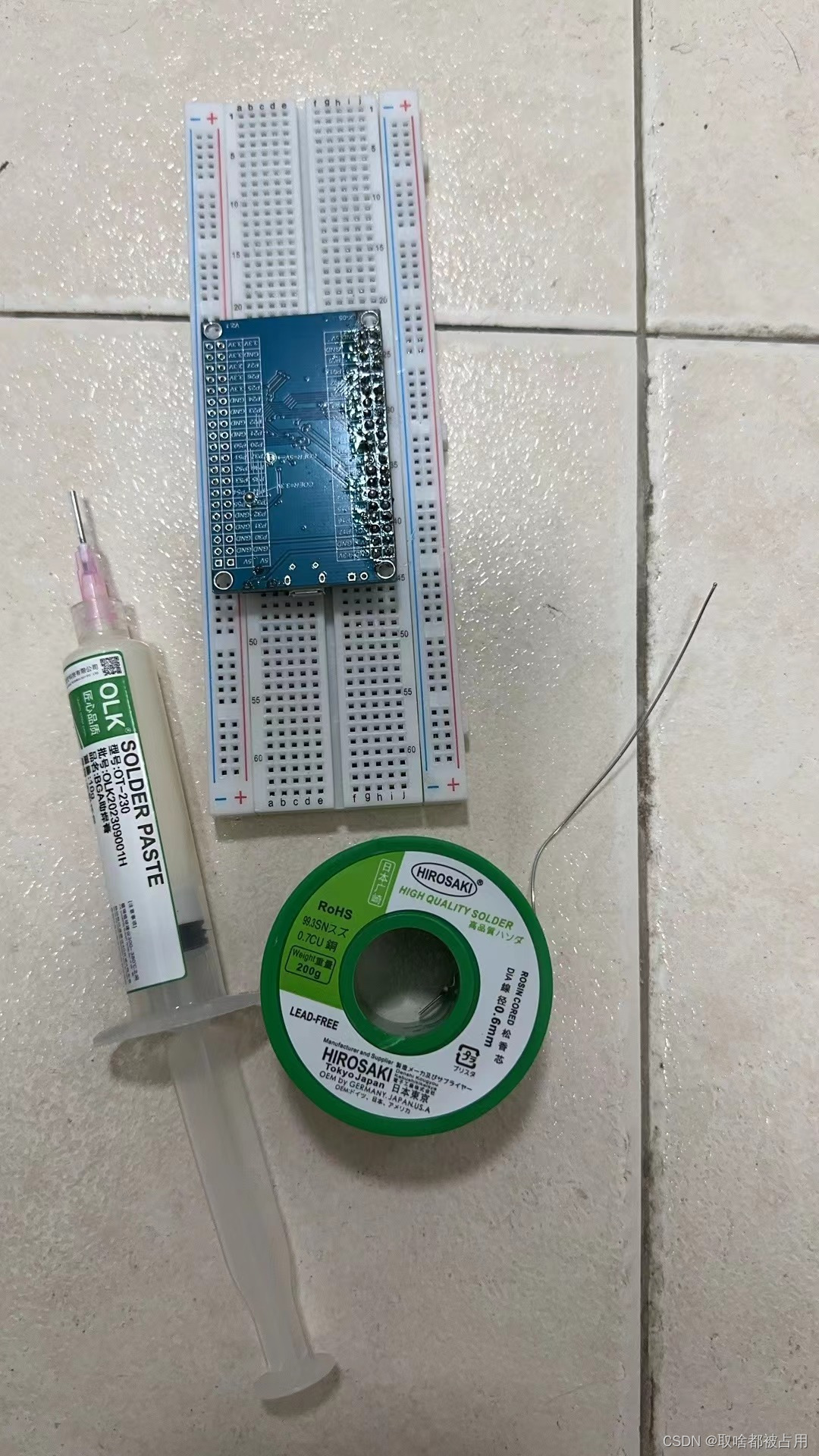

那是怎么做到的呢？上百度和bilibili也翻了不少心得，说白了很多都是高手的高端局，其中最有价值的一条，是用面包板作为支架，使得pcb板保持水平稳定的状态，然后在面包板上操作pcb焊锡，如下图。
还有一个重要的点，就是用好的锡丝，以及焊油。图中的助焊剂有个针头，一般把一丝丝助焊剂挤到每个有排针的方块小格子里，也不要搞一堆融化的锡丝，不需要那么多的，反而搞的电烙铁上都是，影响涂抹。

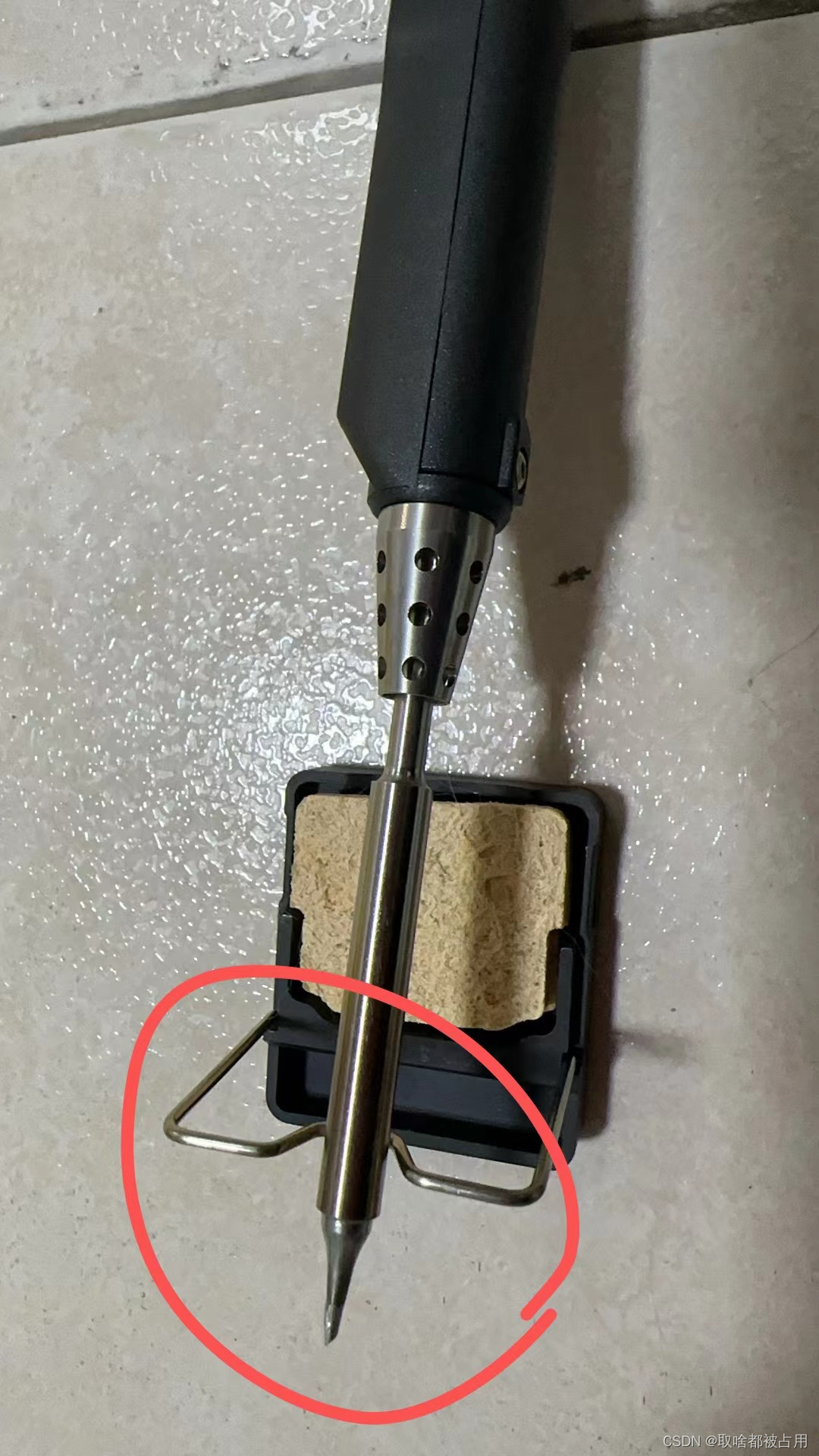

电烙铁的头，我选用下面这款，觉得至少针对这种板子焊锡是特别合适的。
最后想说，后期会增加上吸锡带这个工具，不知道会不会让板子更漂亮。但是简易的焊接pcb排针，满足上面的条件至少可以让板子正常工作了。
过了上面这关，这篇知乎文章就稍微有点意义了，可以备忘：
