电路板排针焊接技巧

准备材料

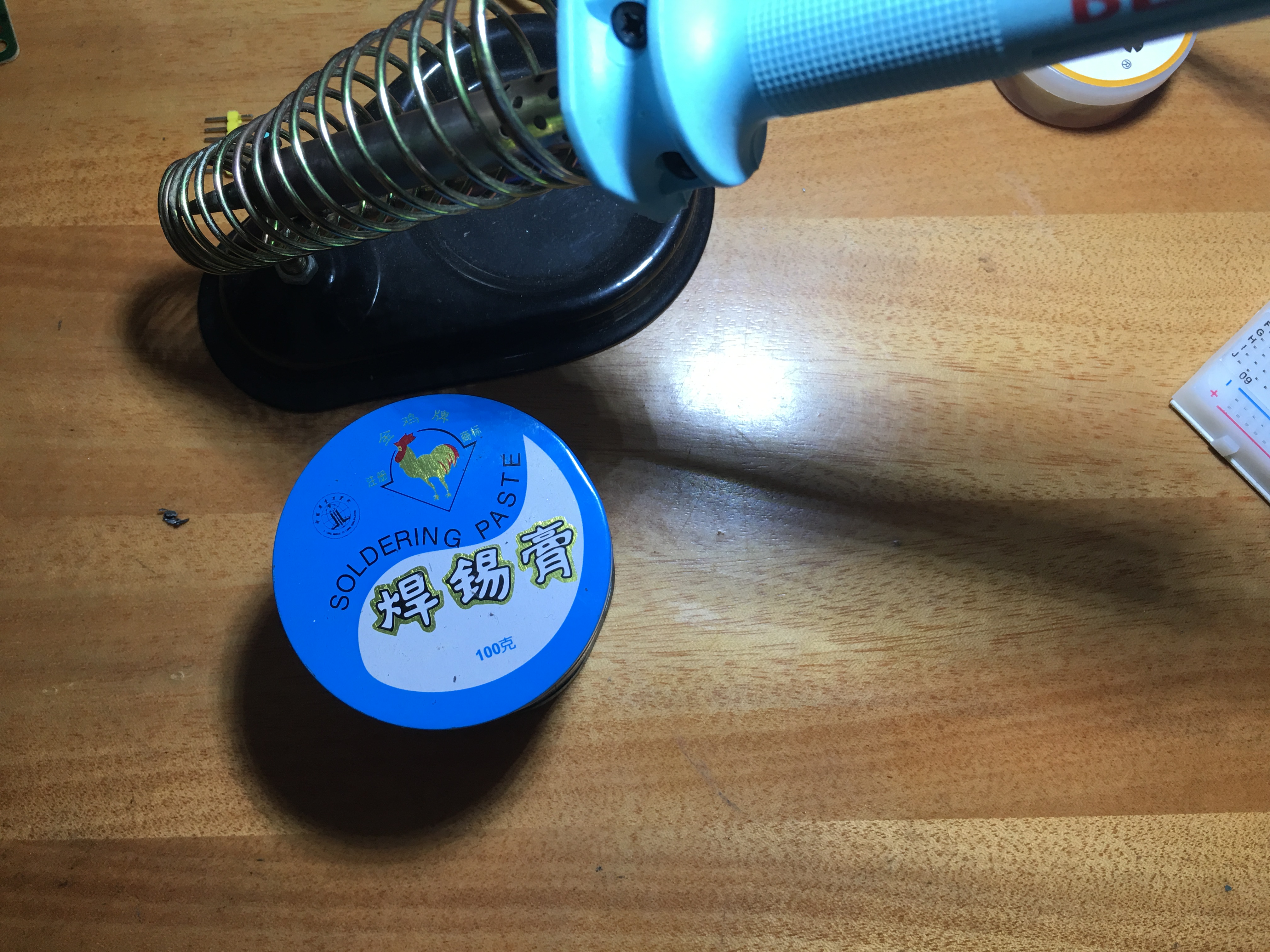

• 焊锡膏和电烙铁

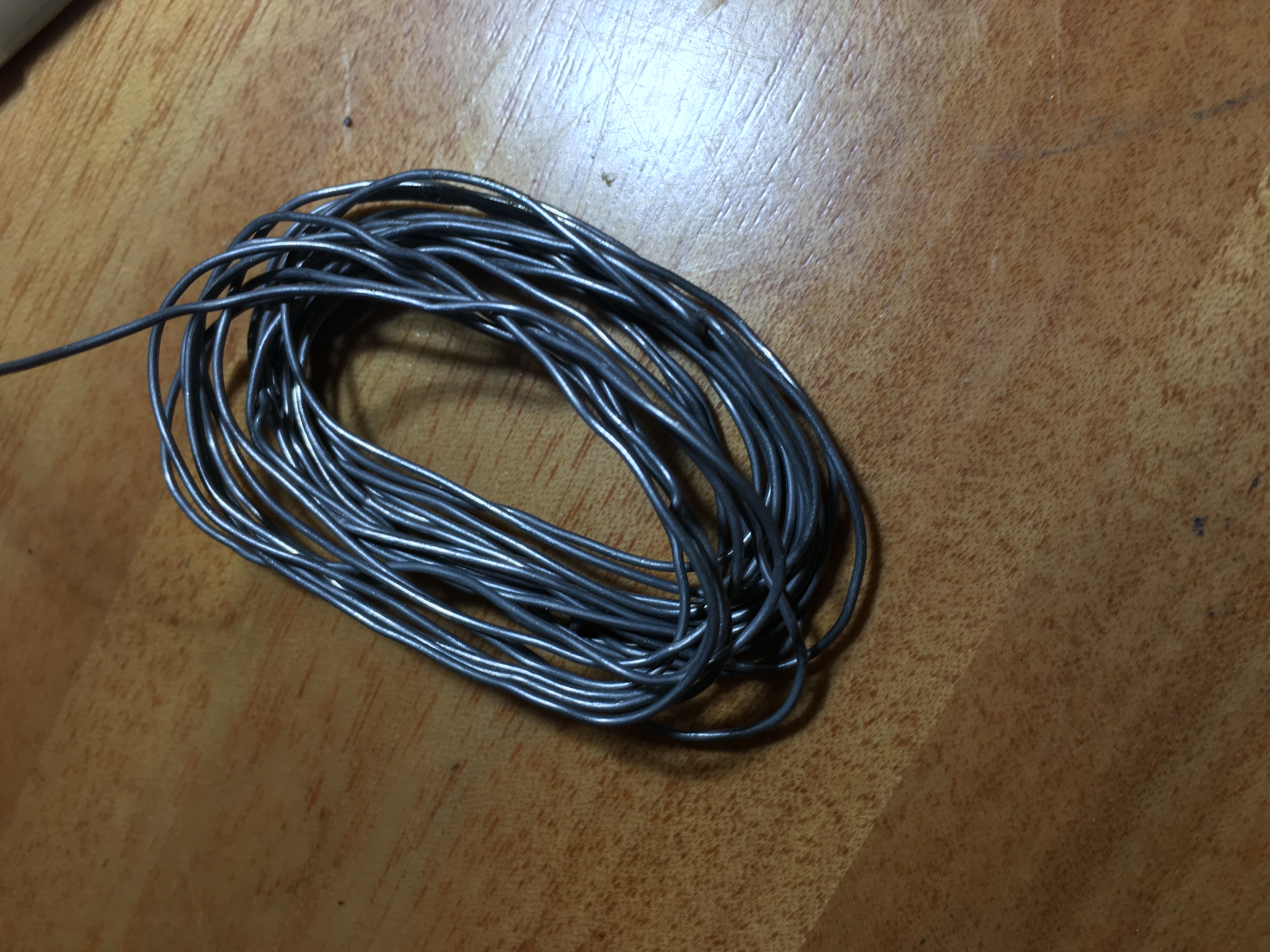

• 焊锡丝

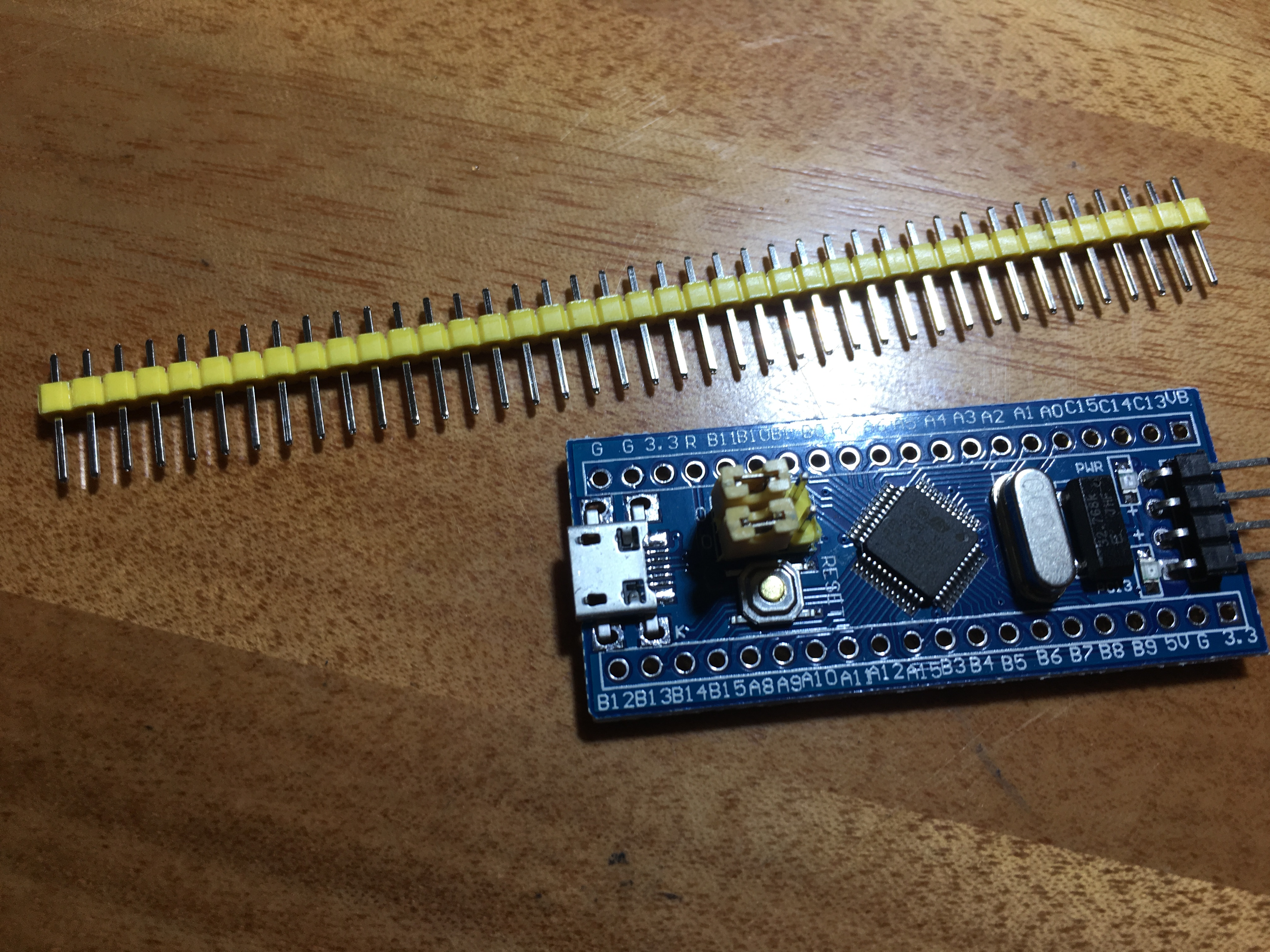

• 焊接元器件


焊接

1. 预处理

预处理包含三个action:

• 准备固定支点

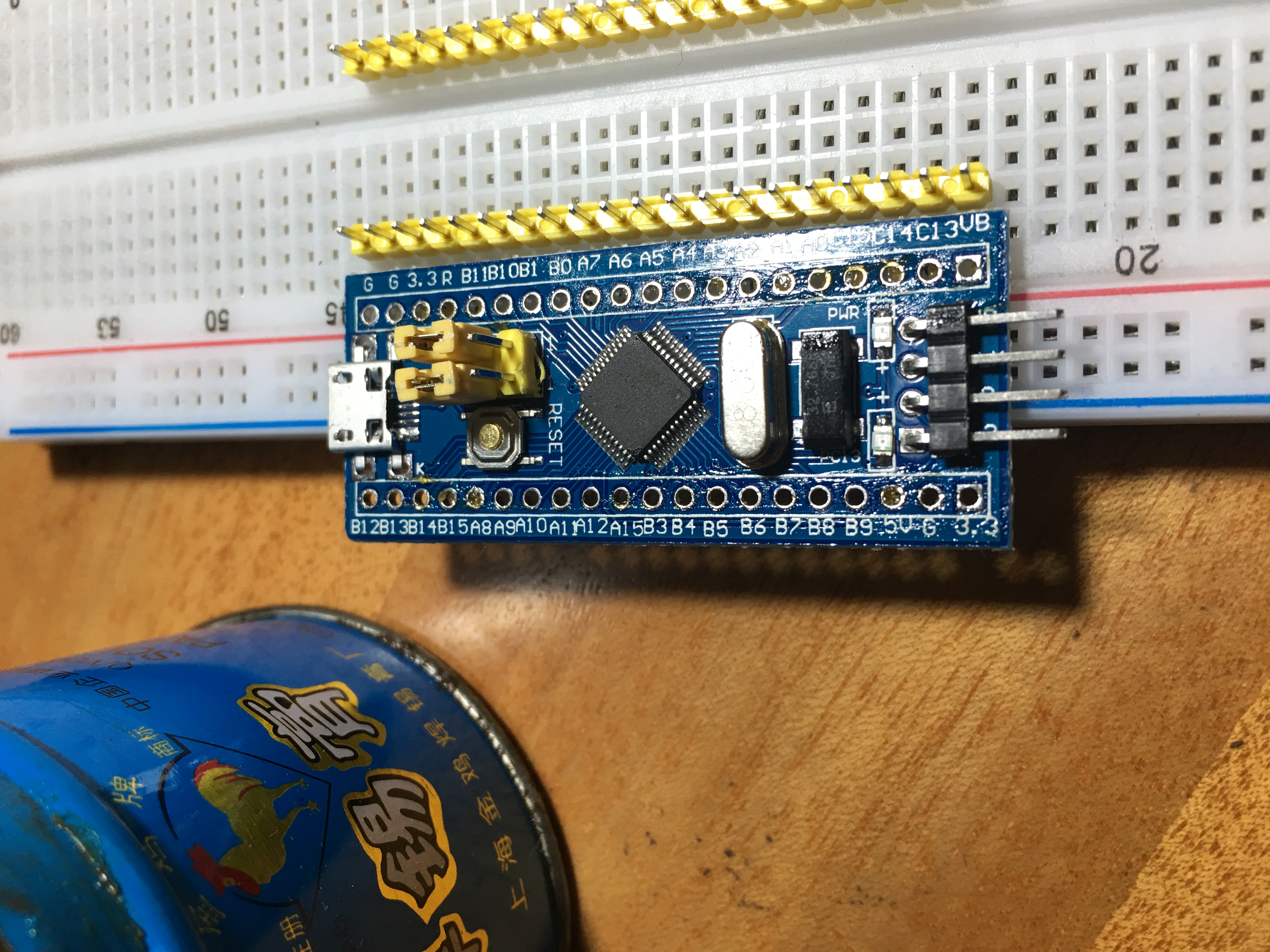

  本示例使用面包板来固定排针

• 涂抹焊锡膏
  将焊锡膏涂抹在焊接面，不易过多


• 加热电烙铁
  将电烙铁加热2分钟，注意清除烙铁头残渣

2. 焊接

注意事项

(1) 电烙铁如果不是恒温，请不要长时间接触焊接面，防止电子元器件被烧坏！！！

(2) 焊接点过多情况下，注意中间停顿，防止长时间加热导致元器件损坏！！！

技巧

将烙铁头放在排针与焊接面处，1秒后将焊锡丝送入，适量时先撤离焊锡丝，然后取走电烙铁。

由于提前涂抹焊锡膏，焊锡丝融化后自然贴合焊接面，易贴合焊接。
