英特尔 数据流加速器（英特尔 DSA）简介（1/2）

参考文章：英特尔®数据流加速器

概述

英特尔® DSA 是一款高性能数据复制和转换加速器，将集成到未来的英特尔®处理器中，旨在优化高性能存储、网络、持久内存和各种数据处理应用常见的流数据移动和转换操作。

英特尔® DSA 取代了英特尔® QuickData 技术，后者是英特尔® I/O 加速技术的一部分。目标是为数据移动和转换操作提供更高的整体系统性能，同时释放 CPU 周期的资源以用于更高级别的功能。

英特尔® DSA 支持高性能数据移动功能，使其能够往返于易失性内存、持久内存、内存映射 I/O，并通过非透明桥接 （NTB） 设备与集群中另一个节点上的远程易失性和持久内存之间来回移动。枚举和配置是通过与操作系统 （OS） 兼容的 PCI Express* 编程接口完成的，并且可以通过设备驱动程序进行控制。

除了基本的数据移动操作外，英特尔® DSA 还支持内存转换。例如：

• 数据移动： 生成和测试 CRC 校验和或数据完整性字段 （DIF） 以支持存储和网络应用程序。
• 内存转换： 内存比较和增量生成/合并，以支持 VM 迁移、VM 快速检查指向和软件托管内存重复数据删除用法。

每个 SoC 可以支持任意数量的英特尔® DSA 设备实例。多插槽服务器平台可能支持多个此类 SoC。从软件的角度来看，每个实例都公开为 PCI-Express Root Complex集成端点。每个实例都在 DMA 重新映射硬件单元 [也称为输入-输出内存管理单元 （IOMMU）] 的范围内。根据 SoC 设计，不同的实例可以位于相同或不同的 DMA 重新映射硬件单元后面。

英特尔® DSA 支持各种 PCI-SIG 定义的服务，以提供高度可扩展的配置，包括：

• 地址转换服务
• 进程地址空间 ID （PASID）
• 页面请求服务
• 消息信令中断扩展 （MSI-X）
• 高级错误报告

上述功能使英特尔® DSA 能够支持共享虚拟内存（SVM） 操作，允许设备直接在应用程序的虚拟地址空间中运行，而无需固定内存。英特尔® DSA 还支持英特尔®可扩展 I/O 虚拟化 （英特尔® Scalable IOV） 以支持超大规模虚拟化。除了传统的 MSI-X 之外，它还支持特定于设备的中断消息存储 （IMS）。

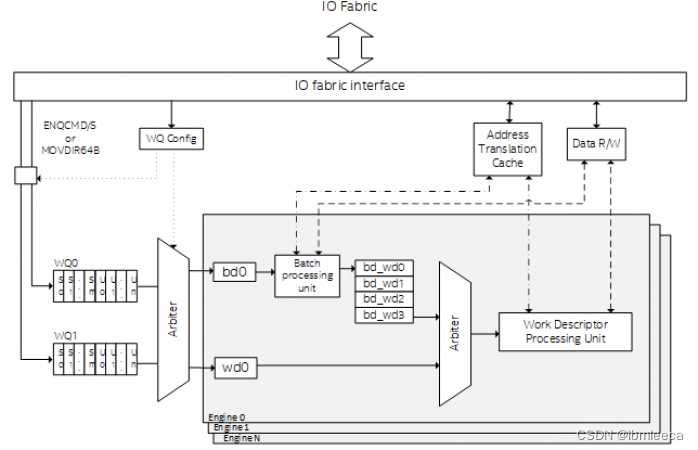

Figure 1: Abstracted Internal Block Diagram of Intel® DSA

‎图 1 在概念层面上说明了器件中的高级模块。I/O 结构接口用于接收来自客户端的下游工作请求以及上游读取、写入和地址转换操作。‎

‎每个设备都包含以下基本组件：‎

• Work Queues （WQ） ： 在设备存储上对设备的描述符进行排队。通过使用新指令将请求写入与每个 WQ 关联的内存映射“门户”，将请求添加到 WQ 中。‎
• Groups：可以包含一个或多个引擎和工作队列的抽象容器。‎
• Engines：提取提交到 WQ 的工作并对其进行处理。‎

‎支持两种类型的 WQ：‎

• ‎专用 WQ （DWQ） - 单个客户端独占拥有此权限，并且可以向其提交工作。‎
• ‎共享 WQ （SWQ） - 多个客户端可以向 SWQ 提交工作。‎

‎使用 DWQ 的客户端使用 ‎‎MOVDIR64B ‎‎指令提交工作描述符。这是已提交的写入，因此客户端必须跟踪提交的描述符数，以确保它不会超过配置的工作队列长度，因为任何其他描述符都将被删除。‎

‎使用共享工作队列的客户端使用 ‎‎ENQCMDS‎‎（从主管模式）或 ‎‎ENQCMD‎‎（从用户模式）提交工作描述符。这些指令通过电火花线指示。采埃孚位请求是否被接受。‎

‎请参阅‎‎英特尔®软件开发人员手册‎‎（SDM）SDM 或‎‎英特尔®指令集扩展‎‎（ISE）ISE 以获取有关这些说明的更多详细信息。‎

软件架构

下面的图 2 显示了软件体系结构。内核驱动程序 英特尔®数据加速器驱动程序 （IDXD） 是一个典型的内核驱动程序，用于标识系统中的设备实例。这也是英特尔®可扩展 IOV 规范中称为虚拟设备组合模块 （VDCM） 的组件，用于创建实例以方便向来宾操作系统公开虚拟英特尔® DSA 实例。

图 2：软件体系结构

内核驱动程序提供以下服务：

每个配置的 WQ 的字符设备接口，用于本机应用程序，以在此设备上映射（2） 以访问 WQ 门户。
用于提供对 WQ 门户的访问以供内核内使用的 API。
VDCM 用于组合虚拟设备，以便向来宾操作系统提供英特尔® DSA 实例。
用户界面通过 sysfs 文件系统，允许工具发现拓扑和配置工作队列的能力。

系统管理员可以通过多种方式配置设备。请参阅英特尔® DSA 规范用于将工作队列的所有编程和配置到不同的模式。

加速器配置器（加速配置）

accel-config 是一个实用程序，允许系统管理员配置组、工作队列和引擎。该实用程序解析通过 sysfs 公开的拓扑和功能，并提供命令行界面来配置资源。下面列出了 accel 配置的一些功能：

显示设备层次结构。
配置属性并为内核或应用程序提供访问权限。
使用应用程序可以链接到的 API 库 （libaccel） 通过标准“C”库执行操作。
控制设备停止、启动接口。
创建 VFIO 中介设备，将虚拟英特尔® DSA 实例公开给客户机操作系统。

有关详细信息，请参阅accel-config.

在原生内核中使用英特尔® DSA

sysfs 属性允许系统管理员为每个 WQ 指定类型和名称。这允许为特定目的保留 WQ。驱动程序中支持三种类型：

• Kernel - 保留供本机内核使用。
• User - 为本机用户空间使用而保留，用于 DPDK 等工具。
• Mdev - 用于公开中介设备以支持向来宾操作系统提供英特尔® DSA 功能。

对于User和 Mdev 类型，系统管理员可以指定一个字符串来标识系统管理员设置的工作队列。例如，字符串 mysql 或 DPDK 可用于唯一标识为特定用途保留的资源。

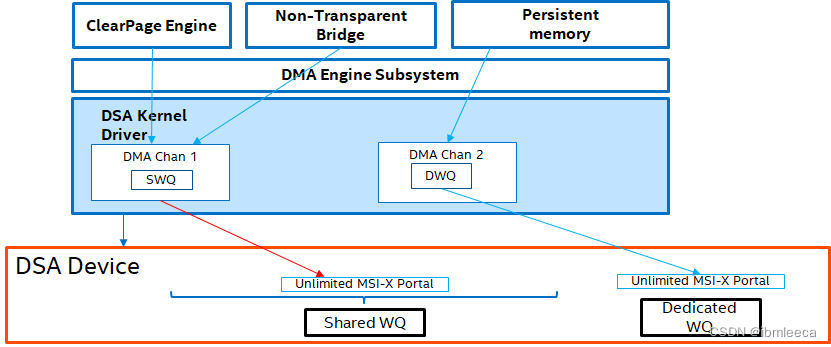

Figure 3: Using Intel® DSA in the Kernel

‎IDXD 驱动程序利用 Linux* 内核 DMA 引擎子系统来处理内核工作请求。‎

‎一些示例包括 ClearPage 引擎、非透明网桥 （NTB） 和处理持久内存。‎

‎在 LINUX 中对英特尔® DSA 的上游支持‎

‎英特尔® DSA 使用多种新的 CPU 和平台功能，它们都通过交互来提供所需的功能。由于存在多个组件和复杂的交互，因此代码和博客部分被分成几个小部分，以方便在Linux中引入不同的技术及其支持。以下是当前计划阶段的细分：‎

‎第 1 阶段：‎‎裸机驱动程序，用户空间工具。面向内核内和本机用户空间使用情况。‎
‎第 2 阶段：‎‎支持对 ‎‎ENQCMD‎‎、中断消息存储 （IMS） 的本机支持。这将显示共享工作队列配置的本机使用情况。‎
‎第 3 阶段： ‎‎在 QEMU 中构建英特尔® DSA 中介设备、guest 支持、虚拟 IOMMU （vIOMMU） 支持。‎
‎第 4 阶段： ‎‎在guest OS 中处理 ENQCMD，并在 KVM、QEMU 中处理相关的启用。‎

‎对全貌感兴趣的人可以看看这个‎‎树‎‎以跟上每个阶段在社区中发布和讨论的开发进度。我们将尽一切努力在开发过程中更新此博客的参考资料。‎

REFERENCES

Intel® DSA Specification: https://software.intel.com/en-us/download/intel-data-streaming-accelerat…
Intel® Data Accelerator Driver GitHub* repository: https://github.com/intel/idxd-driver
Intel® Data Accelerator Driver Overview on GitHub.io: https://intel.github.io/idxd/
Intel® Data Accelerator Control Utility and Library: https://github.com/intel/idxd-config
Shared Virtual Memory: https://software.intel.com/en-us/articles/opencl-20-shared-virtual-memor…
Intel® Scalable I/O Virtualization: https://software.intel.com/sites/default/files/managed/cc/0e/intel-scala…
Intel® 64 and IA-32 Architectures Software Developer Manuals: https://software.intel.com/en-us/articles/intel-sdm
