解锁CASS3D功能-三维绘图(进阶版)

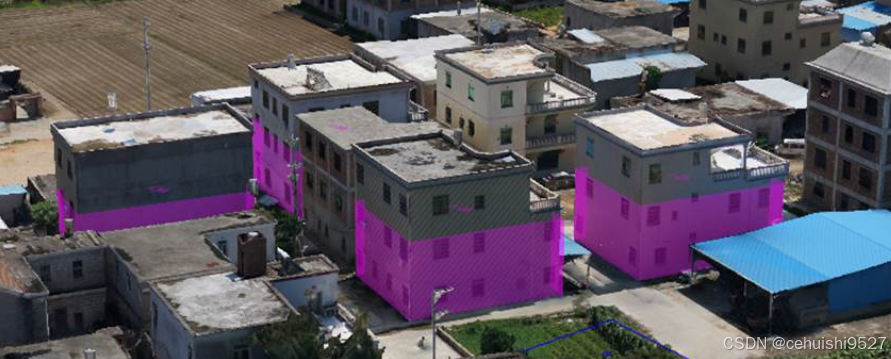

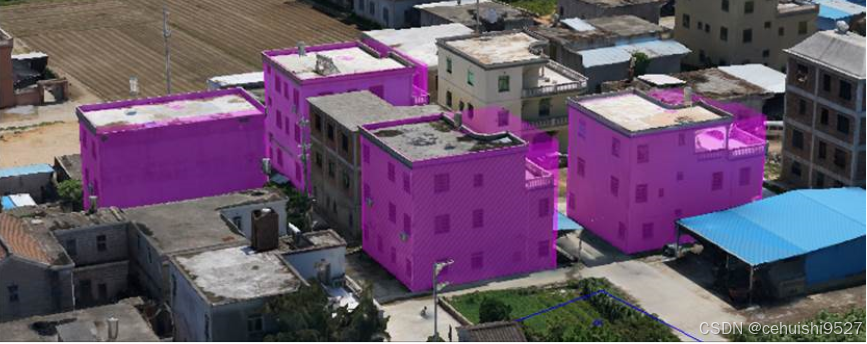

怎么提高效率,提高精度是三维绘图的关键,进入三维模型内业矢量化时代,传统的全站仪或RTK外业采集数据的时代已经过去了,最近的项目房地一体就是该类型项目的典型应用,而且取得了很好的经济效益,基于五镜头采集的外业数据,可以把精度控制在3-5cm,达到了地籍测绘的精度要求,且外业数据采集的时间极大的压缩,内业的工作量增大,此类方法的优势十分的明显,就是成果的丰富性极大的提高了,三维实景模型可以拓展应用,尤其是在村庄规划等方面的应用,彻底摆脱了传统的点线面模式,变成了体面线点,成果从二维空间数据转变成了三维空间数据,下面是具体的三维绘图步骤

 1、节点编辑

实体加点(SD_AP)

功能:线实体增加节点。
操作:
1)选中需增加节点的线实体,点击“增加节点”。
2)在需增加节点的位置单击鼠标左键(可连续操作)。

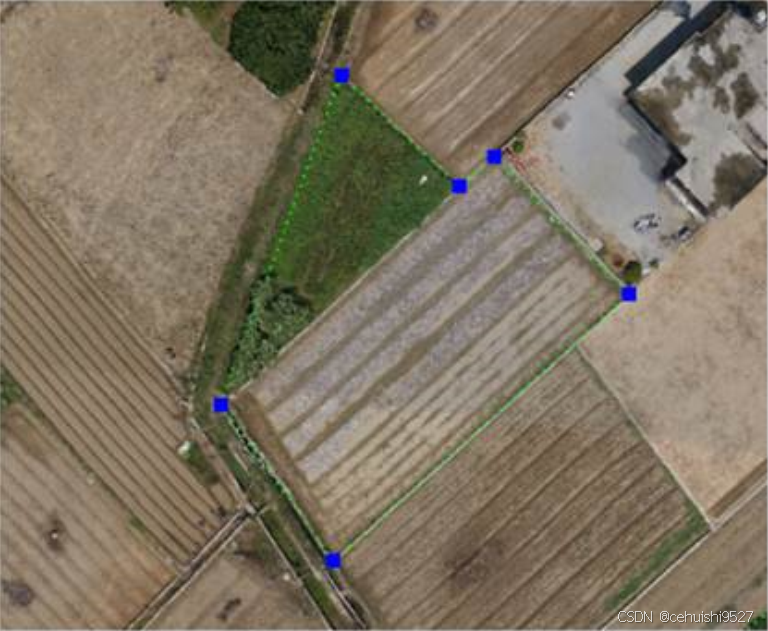

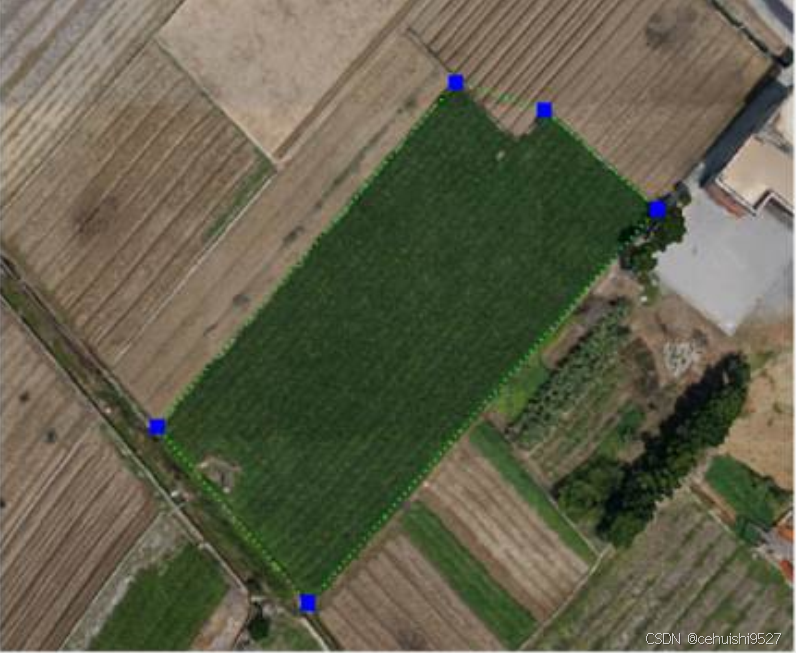

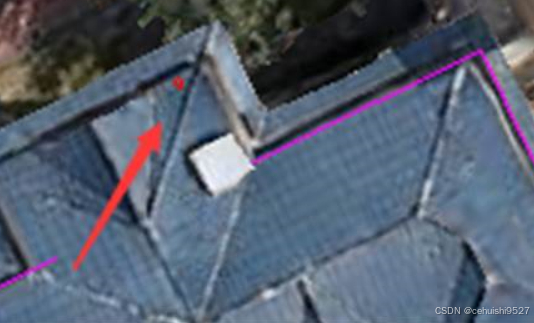

加点之前

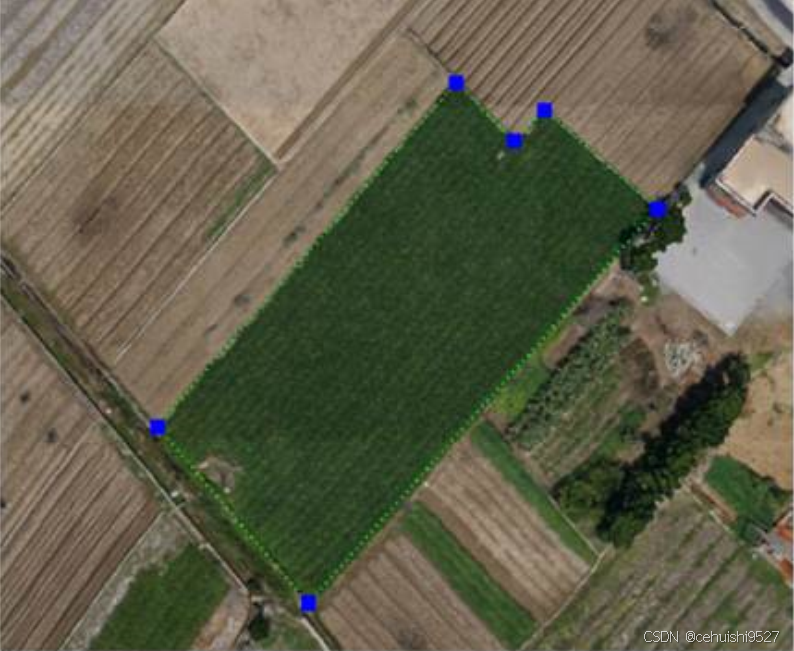

加点后

实体删点(SD_DP)

功能:线实体删除节点。
操作:
1)选中需删除节点的线实体,点击“删除节点”。
2)在需删除的节点上单击鼠标左键(可连续操作)。

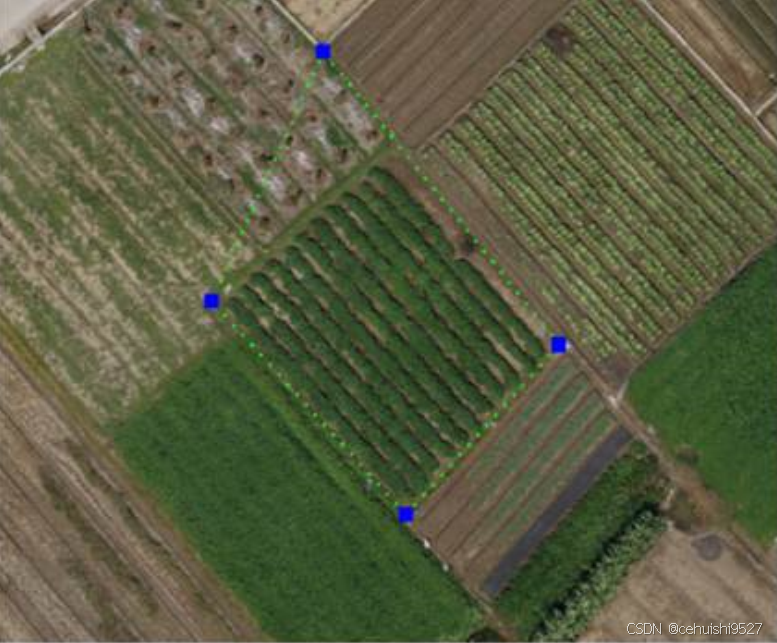

删点前

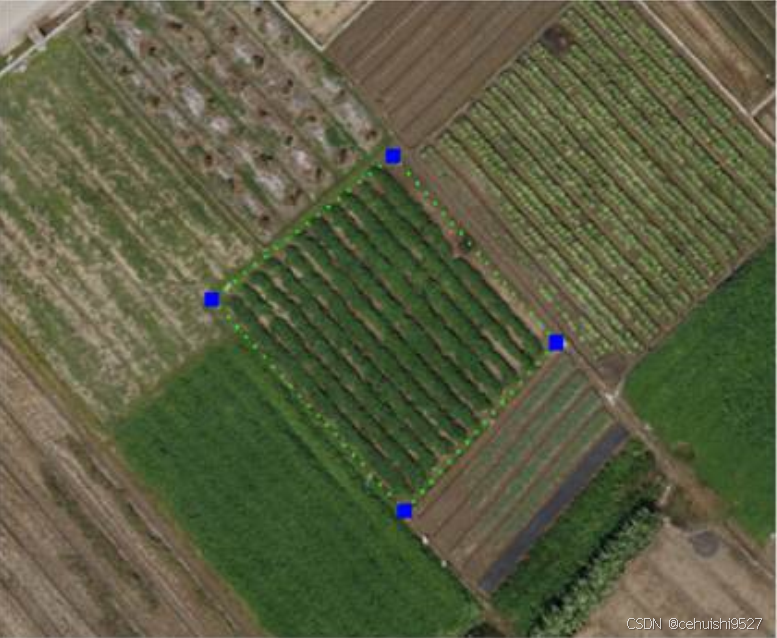

删点后

移动实体点(SD_MP)

功能:线实体移动节点。
操作:

1)选中需移动节点的线实体,点击“移动节点”。
2) 点击选择待移动节点,点击节点目标位置(可连续操作)

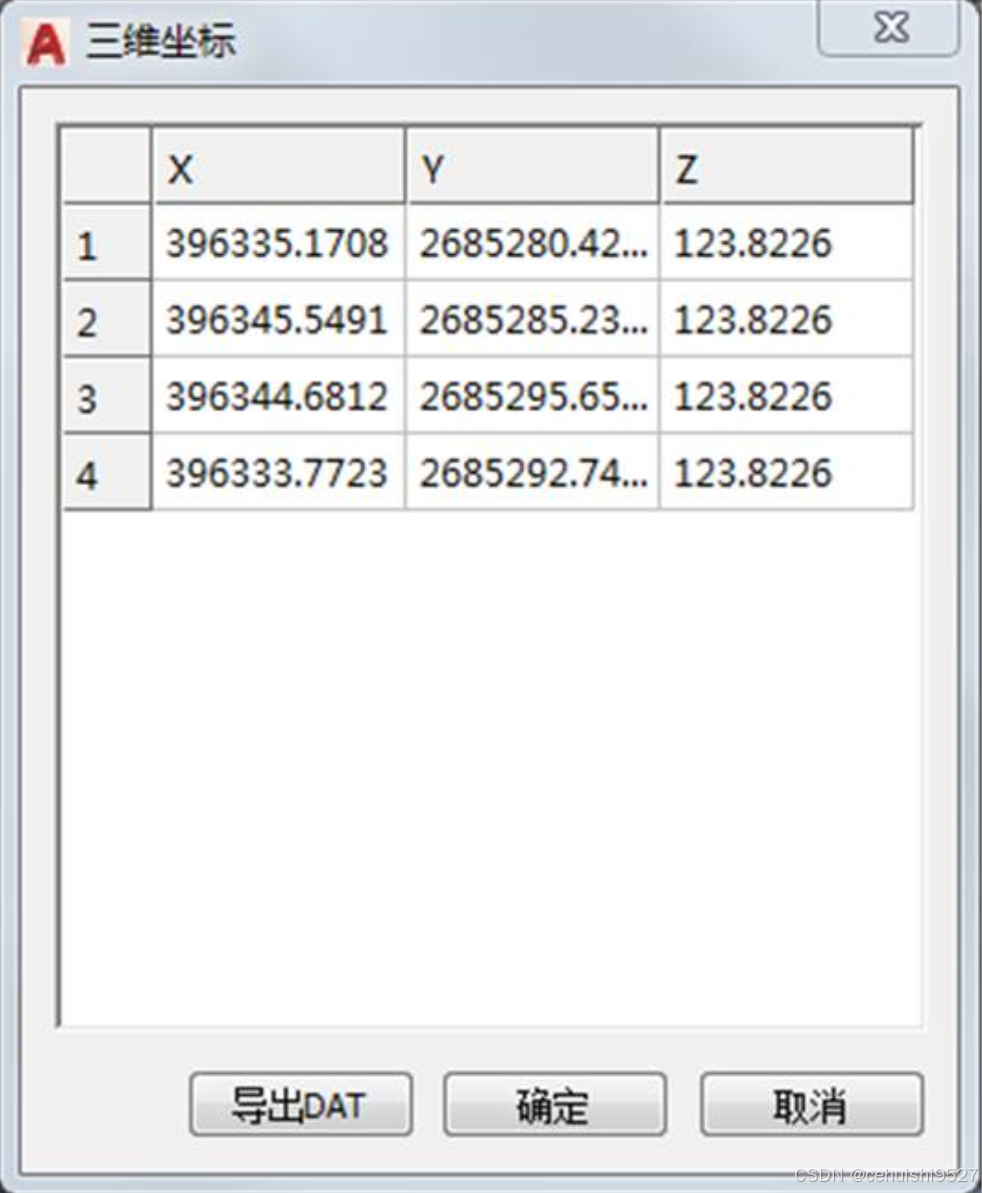

修改三维坐标(3D_EditCoord)

功能:修改或导出选中实体的节点XYZ坐标。
操作:在弹出的三维坐标对话框中进行坐标的修改

2、数据采编

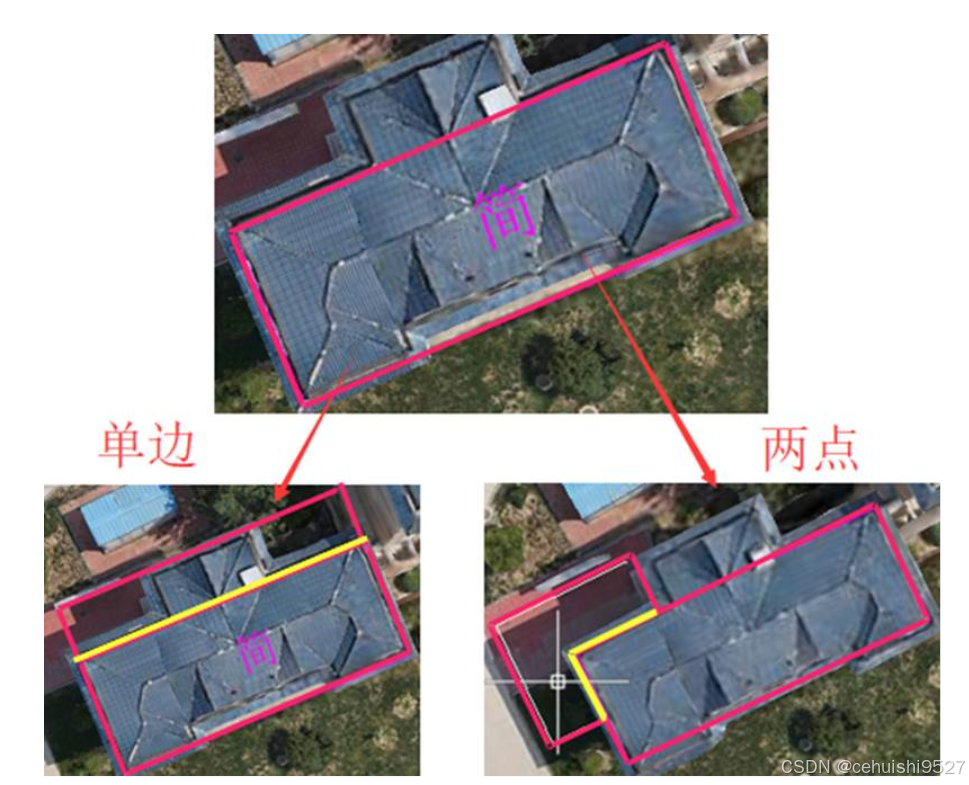

偏移拷贝(SD_OFFSET)

功能:
选择已绘实体单边或连线实体边界两点,将其作为基底内外推动构面,多用于快速绘制阳台、飘楼等地物。
偏移拷贝分为单边偏移和两点偏移,单边偏移对两点间的线段进行整体偏移,绘制新的闭合线;两点偏移,
分为统一偏移及逐边偏移;统一偏移对选取的两点间的部分进行偏移拷贝,绘制新的闭合线;
逐边偏移对选取的两点间的部分进行逐边的偏移拷贝,绘制新的闭合线。
操作:
1) 选择实体,点击“偏移拷贝”。
2) 如果选择单边偏移,点选基底边,拖动鼠标确定偏移位置,再次点击左键完成绘制;如果需要
“两点偏移”,输入“L”,在已有实体上选择两点(按“H”键可换向),拖动鼠标至确定偏移的位置,点击左键完成绘制。

更改矢量高度(dsmHeight)

功能:修改实体的高程。
将所选实体的高程进行修改,修改的方式有三种:
输入标高--统一修改为设定的高程值。
图面点击标高点--统一修改为在模型上选取一点的高程值。
贴合模型表面--统一修改为与三维模型贴合的高程,即矢量贴模。
操作:
1) 选择实体,点击“更改矢量高度”;
2)选择更改高度的方式,根据命令提示,完成高程修改。

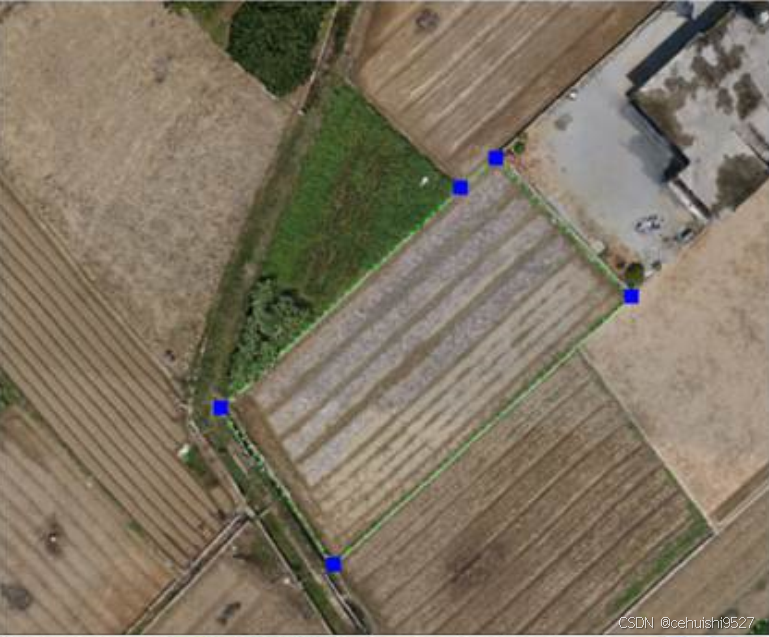

修改前

修改后

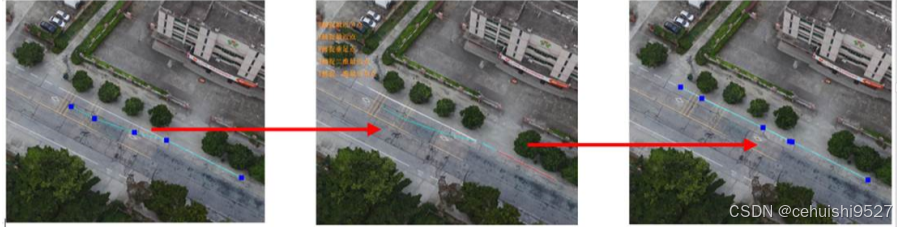

修线(SD_join)

功能:对线实体进行局部修改。分两种不同情况处理。

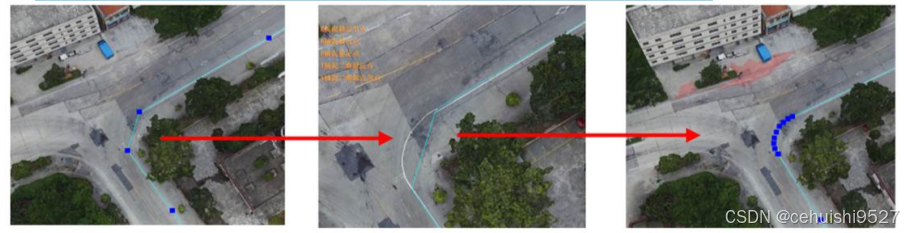

情况一:绘制的修正线与原实体有多个交点(大于1个)。操作过程及结果如下图

情况二:绘制的修正线与原实体最多只有一个交点,绘制完需选择原实体保留端。操作过程及结果如下图。

注意:绘制修正线的第一个节点需与原实体相交或尽量靠近,若偏离太远会导致修线失败。

操作:
1)点击“修线”,选择需要修改的线实体。
2) 绘制修正后边界,按命令提示进行后续操作。

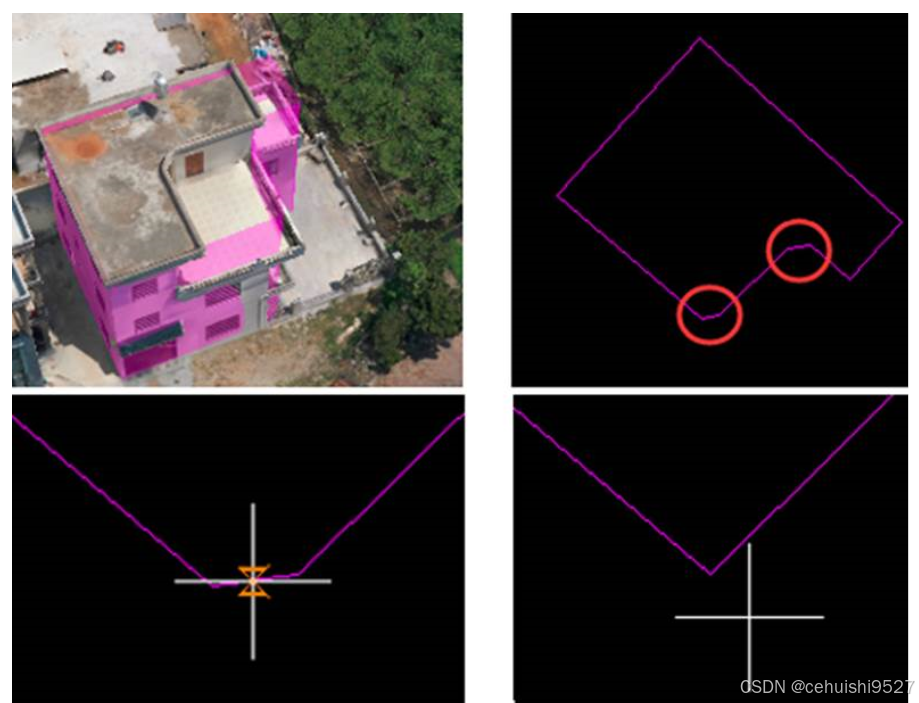

修角(SD_Tran)

功能:
修复智能绘房房棱角点。提取高度、模型精度均会对自动提取产生一定影响,如多层阳台建筑,
使用上下层阳台之间的高度提取矢量,房棱处可能提取为折线角。
操作:
1)点击“修角”。
2)点击修角折线段(程序自动识别线段两侧边线并将其延长至交点)

增加辅助点(3D_DRAWASPOINT)

功能:绘制0.1米半径圆形点实体(辅助绘图标识)

还原线宽 CASS3D_ResetWidth
若是使用CASS_3D采集或编辑的dwg数据,最终进行成果打印时,需要对dwg进行还原线宽操作,这样打印出来的线实体宽度才能保证正确。还原线宽前最好先进行dwg数据备份,因为dwg还原线宽后,再与三维模型套合时,在三维窗口中需要重新提取高程才行。
