美国国家仪器(NI) 提供了仪表远程控制的解决方案,通过C#,你可以快速的实现仪表的远程的控制;
下面介绍如何操作:
- 下载和安装驱动
进入NI 官网,点击Support,根据设备类型选择下载,如果不是GBIP接口的仪表,可以像我一样,选择NI-VISA 。

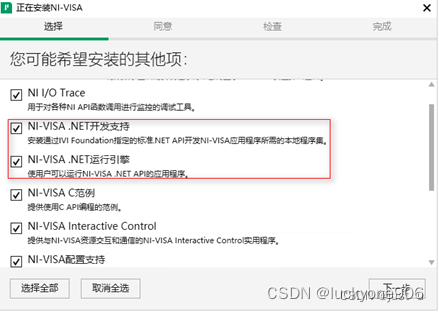

下载后,一路点击下一步安装,安装选项一定要包含如下.NET选项项:
https://www.ni.com/en-us.html
2 点击,开始>程序> National Instruments >NI-VISA Documenttion
找到 NI-VISA .NET 21.5 Help ,看完 Key NI-VISA .NET Library Features 那节 ;你就可以知道如何编程了.这里翻译部分重点:
-NI -VISA.NET 库 是用来替代NI的 VisaNS 的库(VisaNS 库是在 IVI 标准化之前实现的).
-VISA and VISA .NET 协议定义了标准的,一致的与仪表通信的API 接口
-VISA .NET 支持几好几种总线技术和接口技术(TCP/IP, USB, GPIB, Serial, and PCI/PXI)
-NI-VISA .NET library 实现 Ivi.Visa 接口,并使用其中定义的数据类型

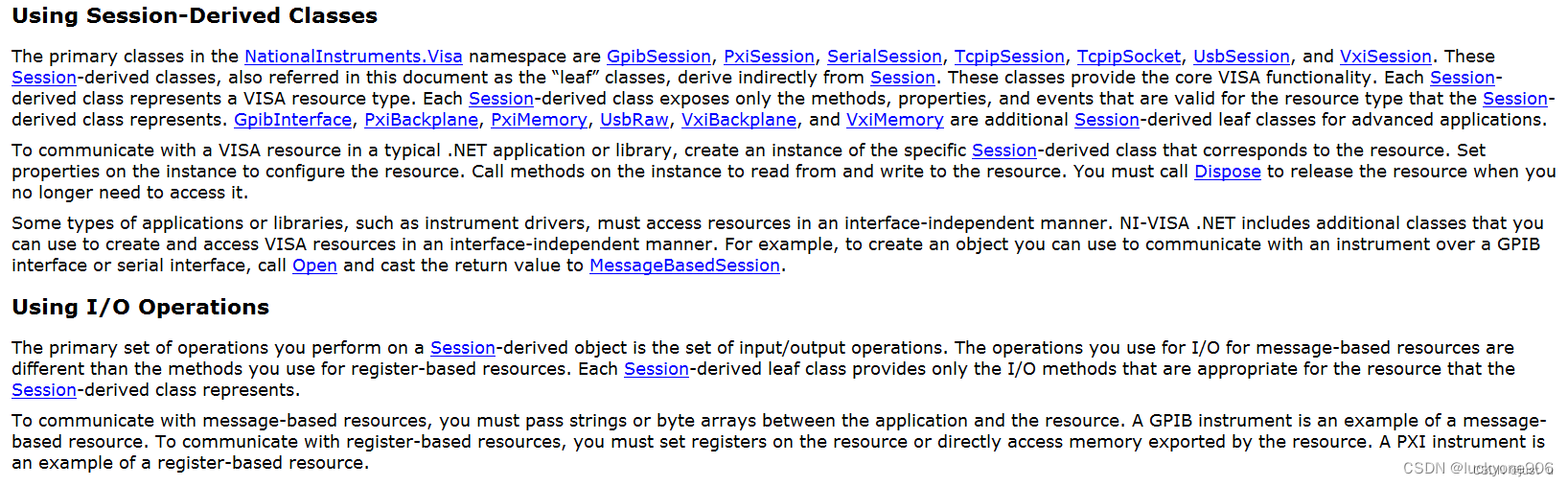

-Session 对象 是 VISA API 中的基本概念, 一个 VISA session 代表一个资源对象;
这里的资源对象可以是好几种类型,
如 instrument resources ,socket resources,interface resources**
-Session的子类 ,封装了 session 资源,Session子类的方法执行 session 资源对象 的具体操作,
例如 发送数据,读取数据等。。。**
-Session子类 还有 NET 事件成员,你可以用委托注册事件 去得到事件通知;
- 这些继承于Sesstion的类,GpibSession, PxiSession, SerialSession, TcpipSession, TcpipSocket, UsbSession, and VxiSession. 每个类代表 一种 VISA 资源类型,并提供VISA的核心功能
-为了与一个 VISA 资源通信,应该根据设备类型创建与之对应的 xxxSession实例,
并设置该实例的属性来-配置资源,调用该实例的方法来-读写资源
使用完成后,应该 调用Dispose 来释放资源
创建C#工程, 添加如下引用:
C:\ProgramFiles(x86)\IVIFoundation\VISA\VisaCom\v4.0.30319\NIVISA.NET
C:\Program Files (x86)\IVI Foundation\VISA\Microsoft.NET\Framework32\v2.0.50727\VISA.NET //Shared Components 5.11.0\Ivi.Visa.dll

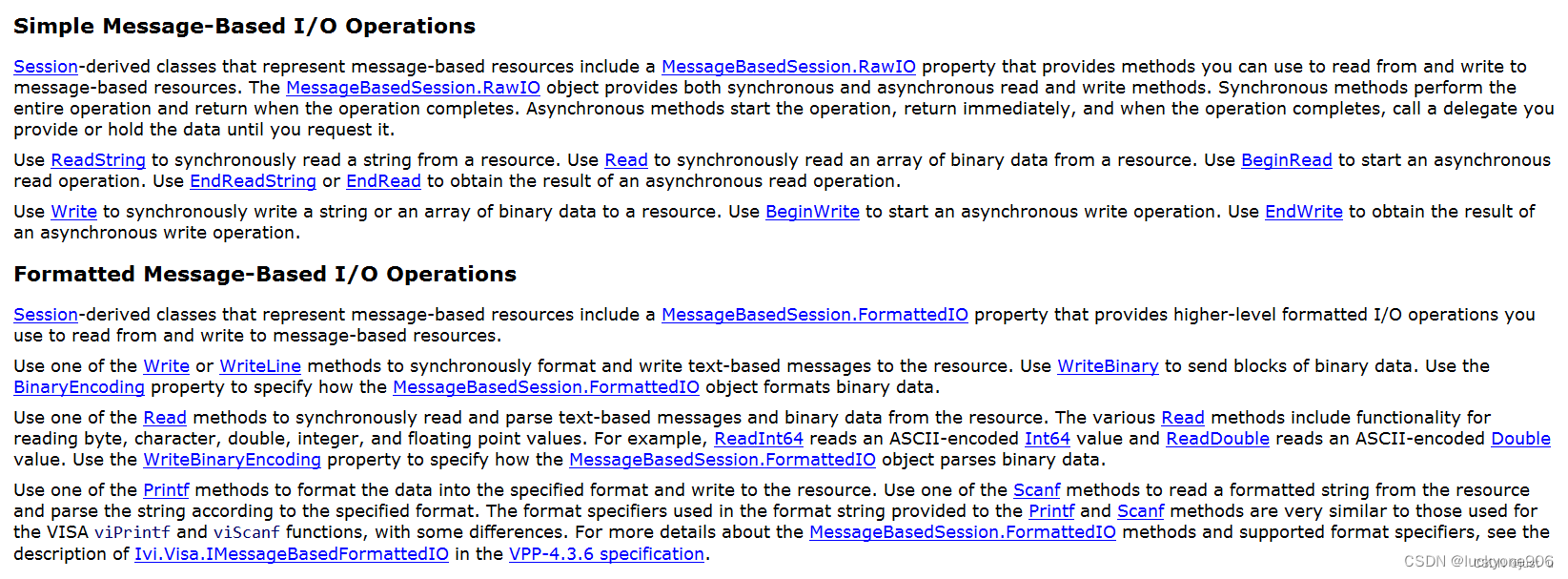

VISA IO 的操作方式有如下三种, 简单两种按照说明 如下代码
-Simple Message-Based I/O Operations
-Formatted Message-Based I/O Operations

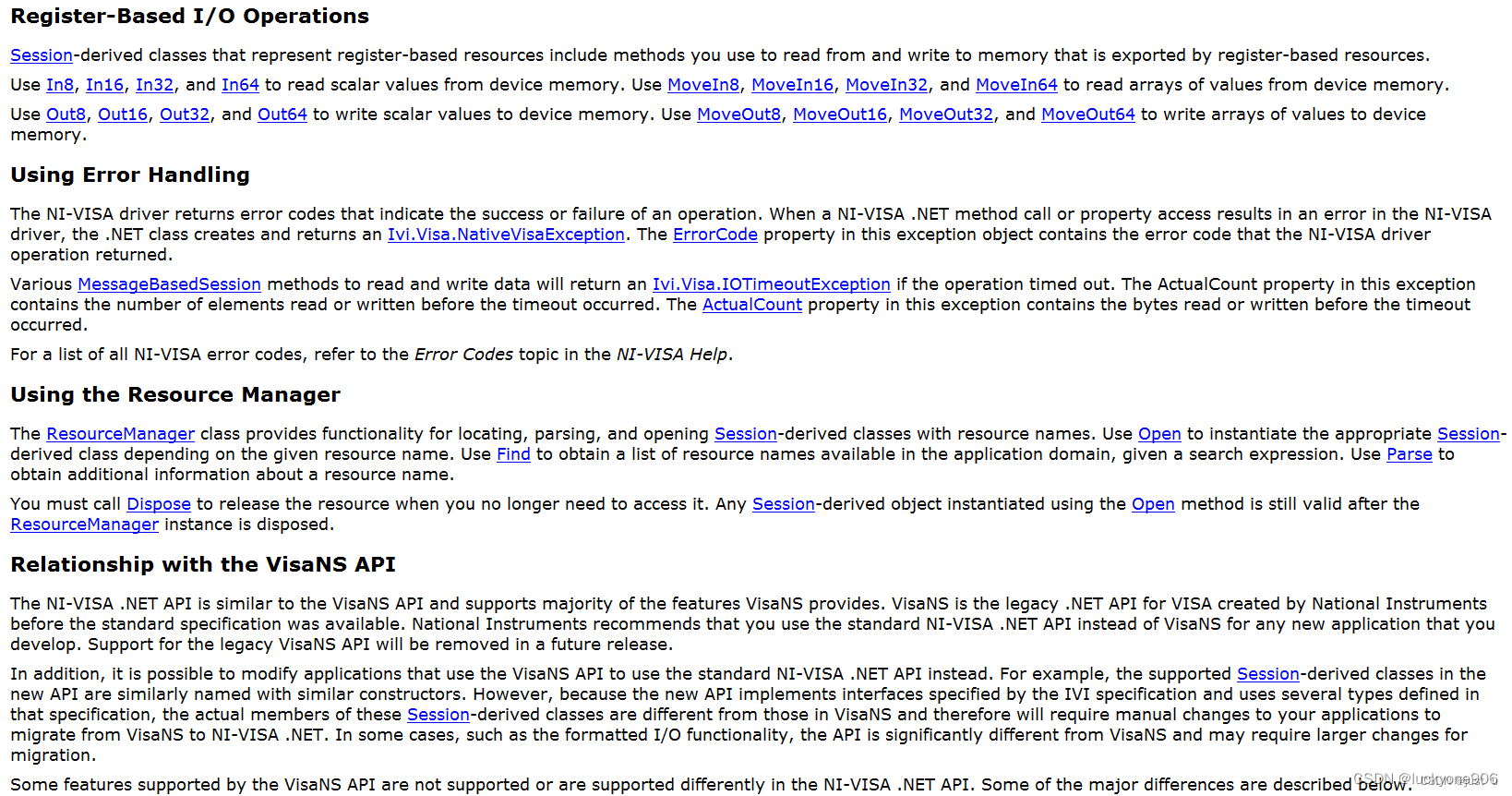

-Register-Based I/O Operations
- Simple Message 实例
using Ivi.Visa;
using NationalInstruments.Visa;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
namespace VISADEMO1
{
class Program
{
static void Main(string[] args)
{
/************* Simple Message-Based I/O Operations *********/
TcpipSession section = new TcpipSession("TCPIP0::192.168.0.27::inst0::INSTR");
//TcpipSession 类来自于 NationalInstruments.Visa ,因此需要再VSstadio 里面添加引用;
//C:\ProgramFiles(x86)\IVIFoundation\VISA\VisaCom\v4.0.30319\NIVISA.NET
IMessageBasedRawIO io = section.RawIO;
//IMessageBasedRawIO 来自于Ivi.Visa,因此需要添加DLL 引用,
//C:\Program Files (x86)\IVI Foundation\VISA\Microsoft.NET\Framework32\v2.0.50727\VISA.NET //Shared Components 5.11.0\Ivi.Visa.dll
io.Write("TRAC1:DATA? TRACE1");
String s = io.ReadString();
Console.WriteLine(s);
section.Dispose();
Console.ReadLine();
- Formatted Message 实例
/************* Formatted Message-Based I/O Operations *********/
TcpipSession section = new TcpipSession("TCPIP0::192.168.0.27::inst0::INSTR");
IMessageBasedFormattedIO io =section.FormattedIO;
io.WriteLine("*IDN?");
String s = io.ReadLine();
Console.WriteLine(s);
section.Dispose();
Console.ReadLine()

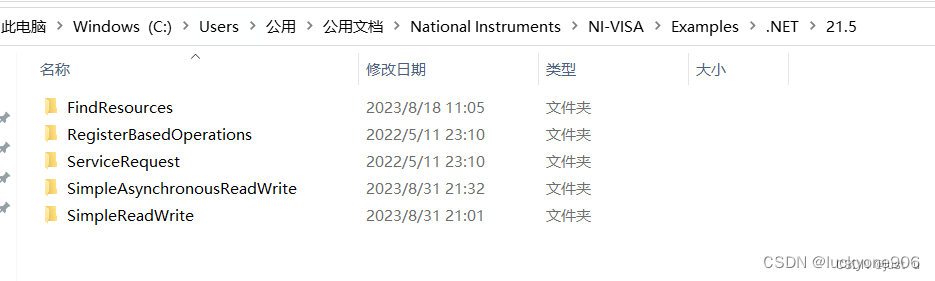

5. 此外NI 还提供了C和C#实例代码,见安装目录下
C:\Users\Public\Documents\National Instruments\NI-VISA\Examples

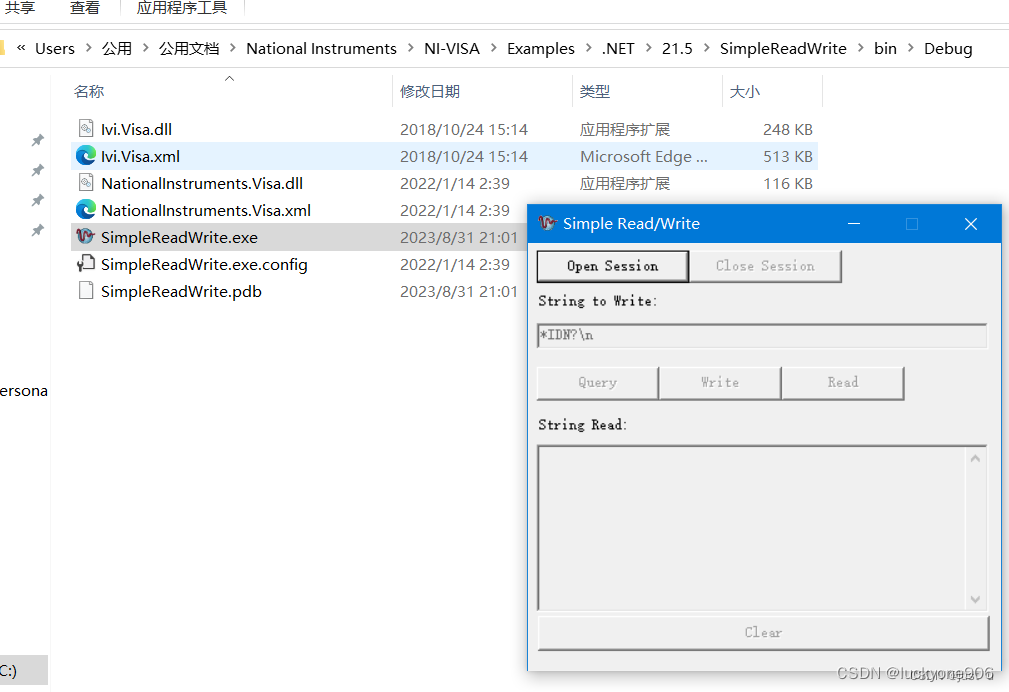

例如C# 的WPF实例 SimpleReadWrite 提供了 RAw IO 代码示例
/**********************C# winform使用NI-VISA驱动来控制IT6522数控电源
本文参考NI的《C#与Visual Basic .Net仪器控制指南》
IT6522是ITECH公司的一款数控电源,提供USB,RS232,485,GPIB,以太网等接口,
在之前的文章《winform串口通过SCPI协议与数控电源M8811通信》使用的是串口,
本文介绍如何使用USB来控制数控电源。
USB协议很复杂,厂家也没有提供相应的dll,甚至连驱动都没有,幸好有NI-VISA
首先,http://www.ni.com/download/ni-visa-16.0/6184/en/建议您下载完整版的NI-VISA

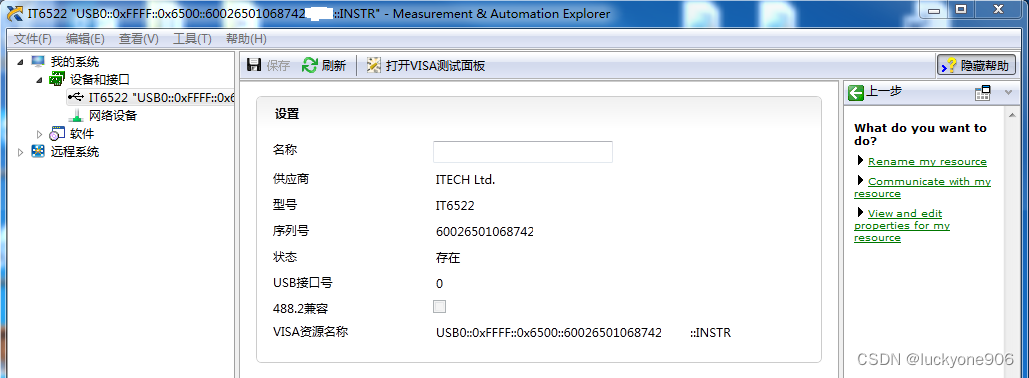

安装完成之后,打开NI MAX,插上usb,打开数控电源,然后在面板上设置usb通信
这样复制VISA资源名称,备用。
打开VS2008或者VS2010,(VS2013似乎不行)

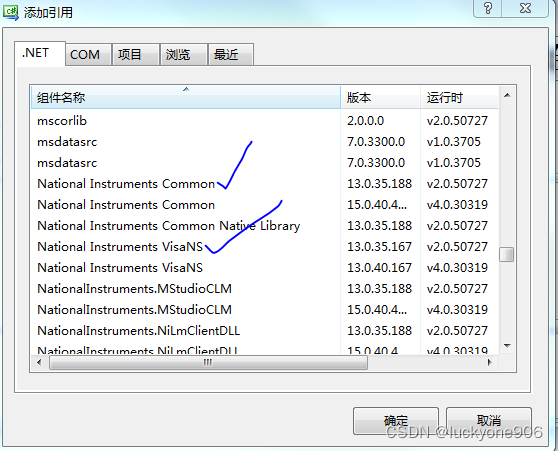

添加引用
然后上代码
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using NationalInstruments.VisaNS;
namespace USBPowerTester
{
class DPit6700 : IDigitalPower
{
#region IDigitalPower 成员
public bool OpenDevice()
{
bool flag = true;
try
{
mbSession = (MessageBasedSession)ResourceManager.GetLocalManager().Open(resourceName);
}
catch
{
flag = false;
}
return flag;
}
public void SetVoltage(double voltage)
{
string str = "VOLT " + voltage.ToString("0.0000");
mbSession.Write(str);
}
public void SetCurrent(double current)
{
string str = "CURR " + current.ToString("0.0000");
mbSession.Write(str);
}
public double GetSetVoltage()
{
double vol = 0;
vol = GetDoubleCmd("VOLT?");
return vol;
}
public double GetSetCurrent()
{
double cur = 0;
cur = GetDoubleCmd("CURR?");
return cur;
}
public double GetOutVoltage()
{
double vol = 0;
vol = GetDoubleCmd("MEAS:VOLT?");
return vol;
}
public double GetOutCurrent()
{
double cur = 0;
cur = GetDoubleCmd("MEAS:CURR?");
return cur;
}
public void SetOutput(bool open)
{
if (open)
mbSession.Write("OUTP 1");
else
mbSession.Write("OUTP 0");
}
public bool GetOutputStatus()
{
bool ret = false;
string str = mbSession.Query("OUTP?");
if (str == "1\n")
ret = true;
else
ret = false;
return ret;
}
public void CloseDevice()
{
try
{
mbSession.Dispose();
}
catch { }
}
#endregion
private MessageBasedSession mbSession;
private const string resourceName = "USB0::0xFFFF::0x6500::60026501068742XXXX::INSTR";
private double GetDoubleCmd(string cmd)
{
double ret = 0;
try
{
string str = mbSession.Query(cmd);
ret = Convert.ToDouble(str);
}
catch { }
return ret;
}
}
}
接口
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
namespace USBPowerTester
{
interface IDigitalPower
{
bool OpenDevice();
void SetVoltage(double voltage);
void SetCurrent(double current);
double GetSetVoltage();
double GetSetCurrent();
double GetOutVoltage();
double GetOutCurrent();
void SetOutput(bool open);
bool GetOutputStatus();
void CloseDevice();
}
}
这上面的SCPI指令需要参考厂家提供的编程指南(随机光盘中有)
