此篇博文写在我离开校园,工作一年半之际,很久没有更新博客了,今天刚好得闲,写篇博客吧。今天在此和大家分享下我在HOHAI UNIVERSITY读本科时候在实验室get到的一个技术技能->电路板设计与手工制作。
作者: 王文飞 2019.12.01
(一)电子设计之电路板手工制作技术
【Altium Designer 原理图设计->PCB布局->PCB打印、压板烫印、铜板腐蚀->电路板元器件焊接与调试】整个电路板设计一条龙流程,这个过程简直太有趣了,现在回想起这个放佛为我打开了一扇窗,从那时让我开始对技术产生痴迷和渴望进步,这是我HOHAI大学四年最最引以为豪的事情,今后我会继续延续兴趣爱好,有时间多多DIY电子产品,并在此博客上与广大网友定期分享我的学习心得和成长感悟。废话不多说,先上几张图和大家分享下手工制作电路板的基本流程:

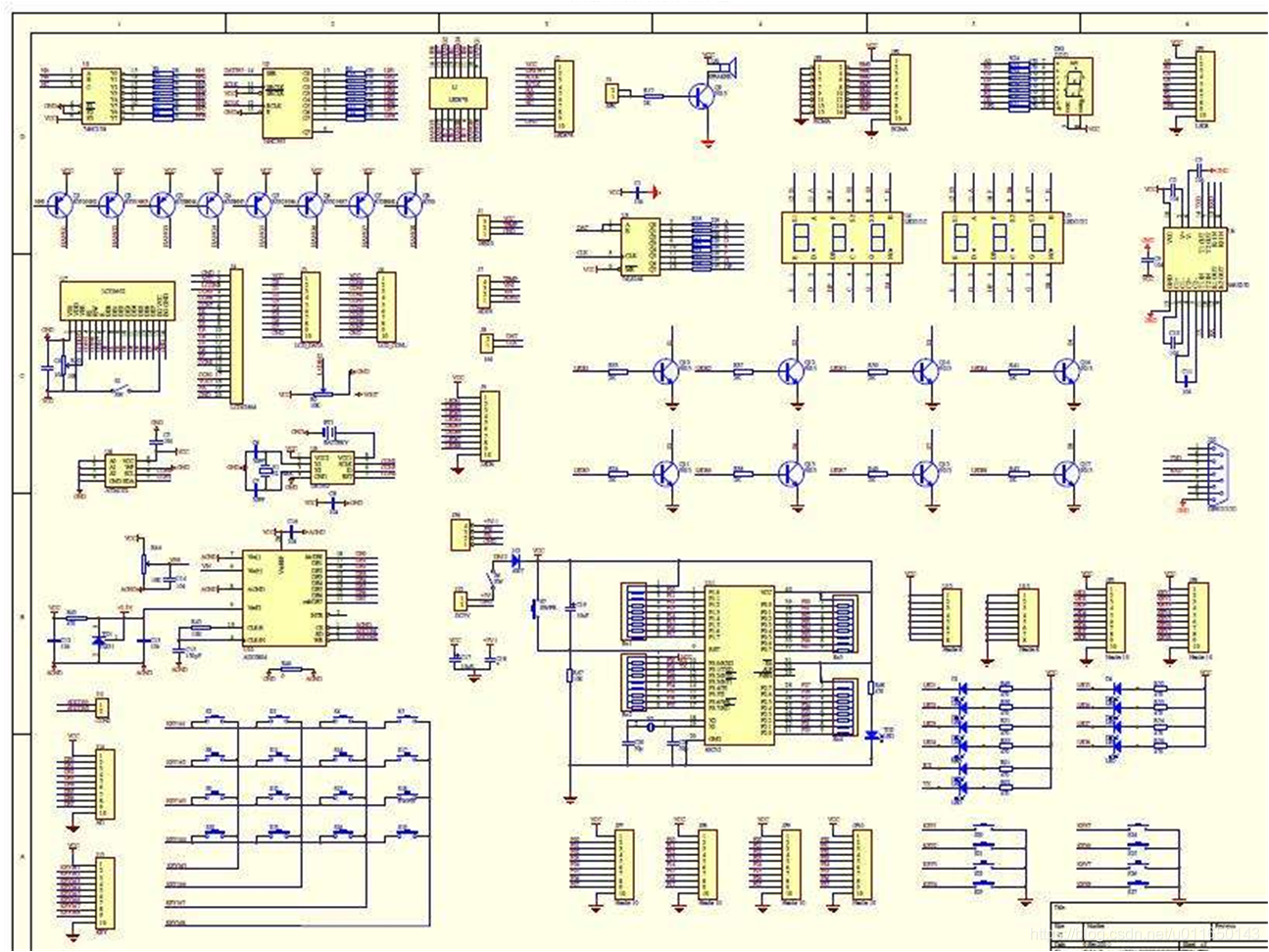

①在Altium Designer 或其它Protel软件上绘制原理图如下:(图上包括MCU、二极管、三极管、电阻电容、数码管、RS232串口、排针等等元器件)

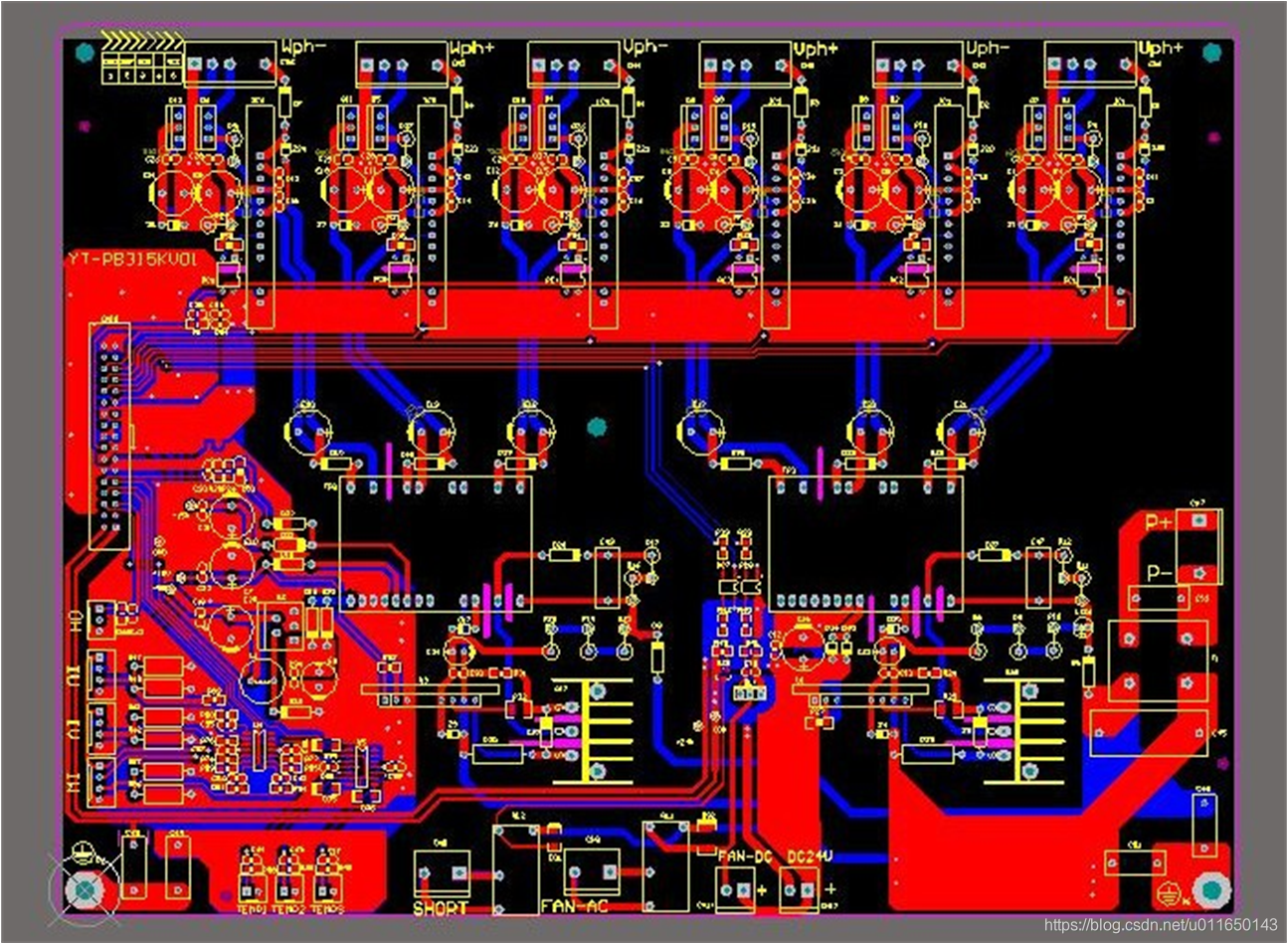

② 在Altium Designer 中绘制PCB图如下:(根据各元器件连接功能,完成电路板布局,生成PCB)
③在完成PCB设计之后,接下来就是制作电路板了,一种是将PCB发往电路板工厂进行制作;另一种就是今天我要讲的土办法,手工制作电路板。哈哈。。重点亮点来了。。

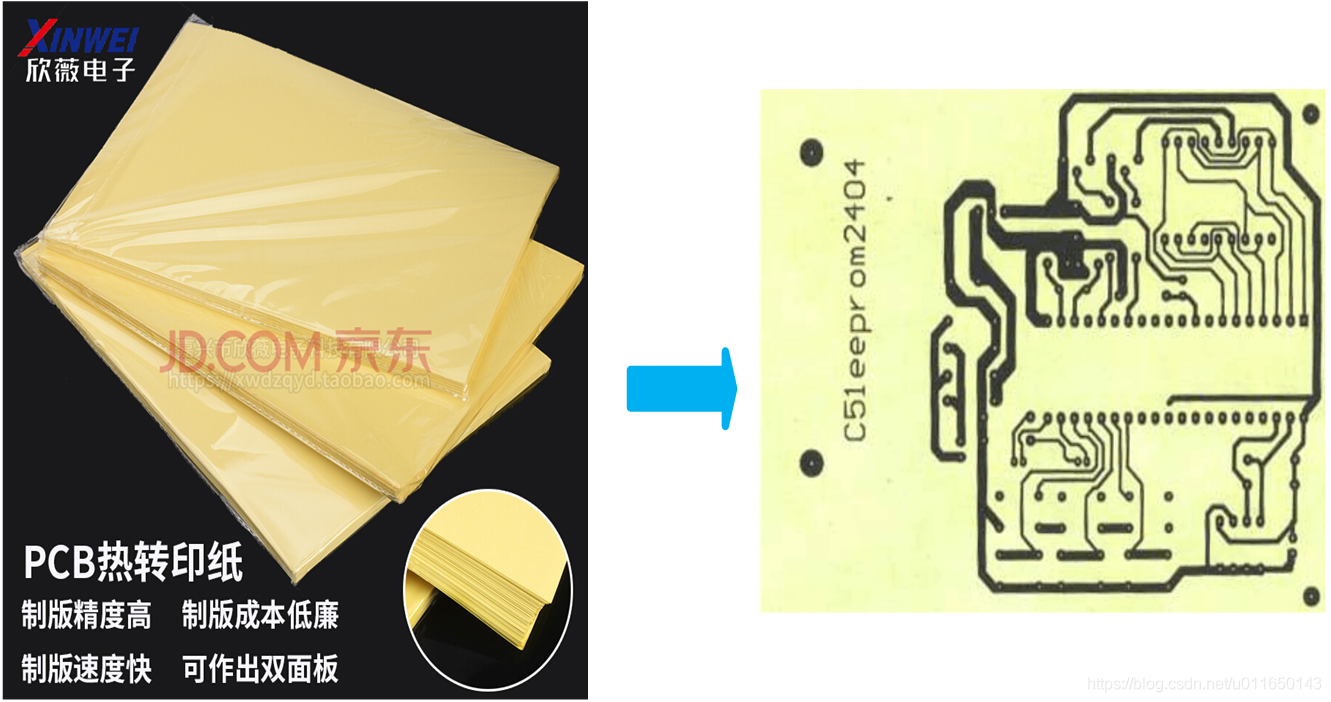

1)将上述PCB电路图用打印机打印到热转印纸上,如下:

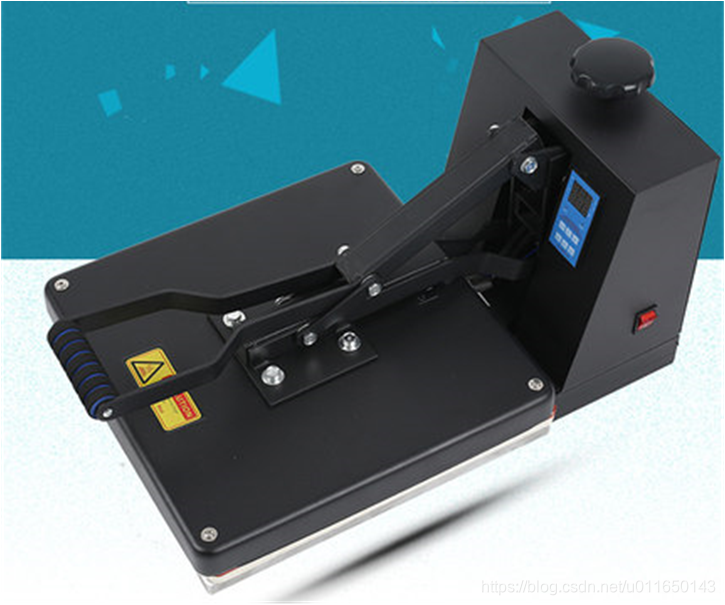

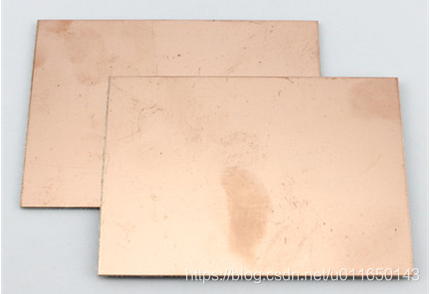

2)用下面这台加热机器将上述热转印纸上的电路图热印刷到铜板上,热印机、铜板、铜板印刷效果分别如下:

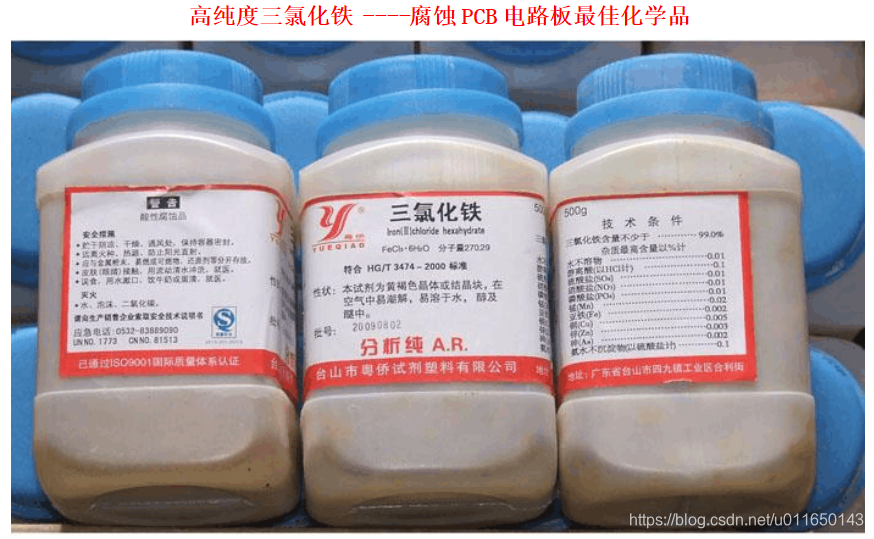

3)电路图已经印在铜板上了,接下来就是电路板腐蚀环节,将铜板上无电路图部分的铜用强氧化剂(三氯化铁)腐蚀掉,留下电路图:

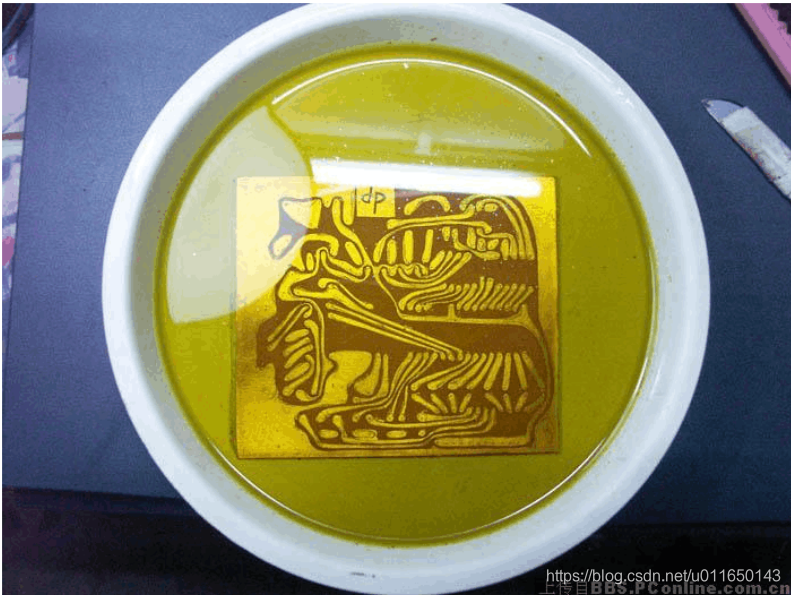

把前面做好的印上电路图的铜板放入盆中或容器中,加入三氯化铁和能淹没的温水,适当摇晃,腐蚀速度更快一些,三氯化铁溶液腐蚀过程,一般一分钟以内就能腐蚀好:

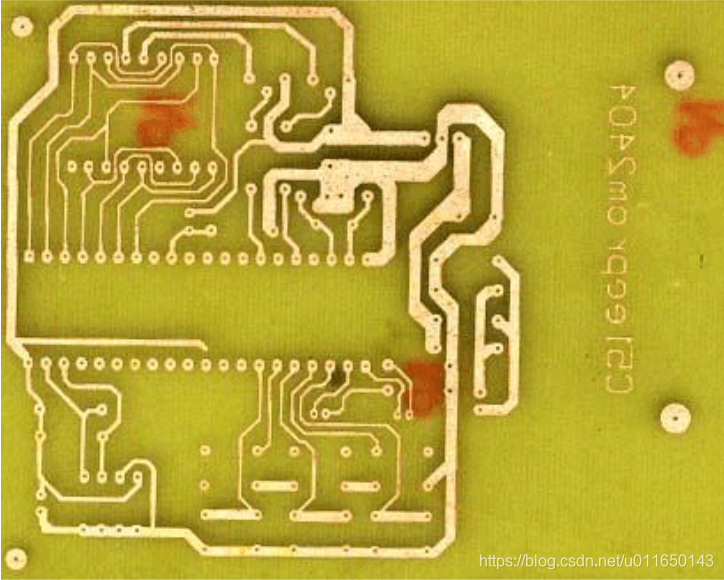

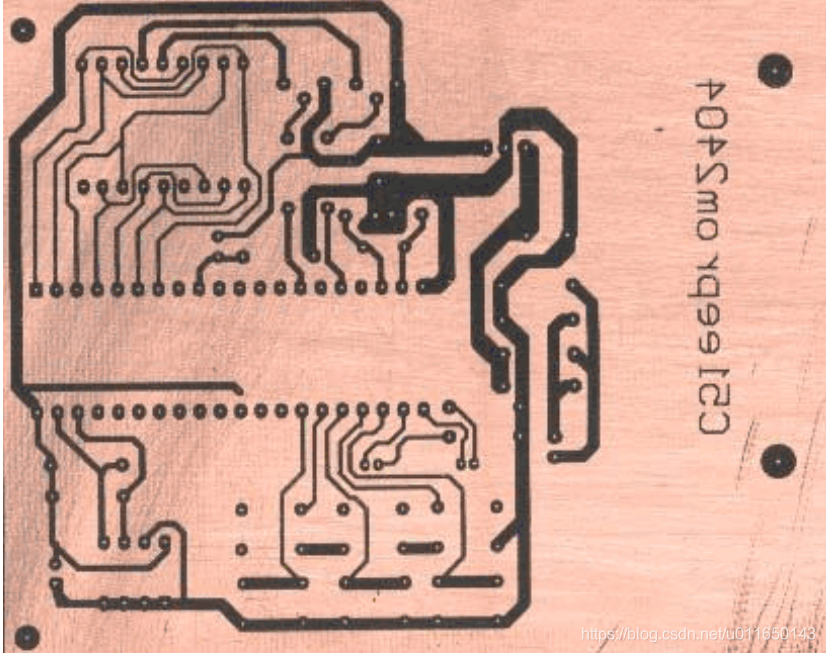

腐蚀完成后,用砂纸打磨电路板,得到如下半成品,电路图走位清晰可见,哈哈:
再和下图人家工厂制作的电路板对比下,虽然没它的好看,但作为DIY爱好者,我享受的是手工制作带给我的乐趣。哈哈

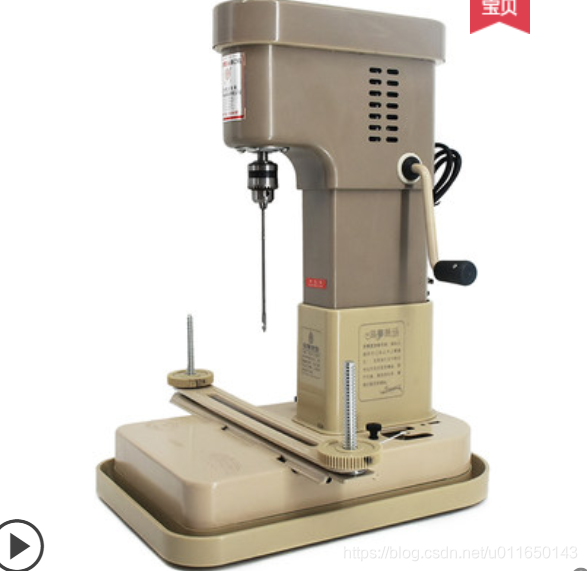

接下来基本到制作的最后环节了,可以看到铜板上有些小圆圈,猜猜这是做什么用的?(我们知道元器件如电容电阻这些,都是有2个管脚的,我们最终要将其焊接在电路板上,所有要用下面的打孔机穿孔)。
④ 在完成上述电路板印制、腐蚀、裁剪、打孔后,接下来就要将一个个电子器件焊接到电路板上,暂时没找到以前在学校拍的那些焊接过程图片,直接上实物图以飨读者。
1)本科时候青涩的我,哈哈。(参加智能小车电子设计大赛)

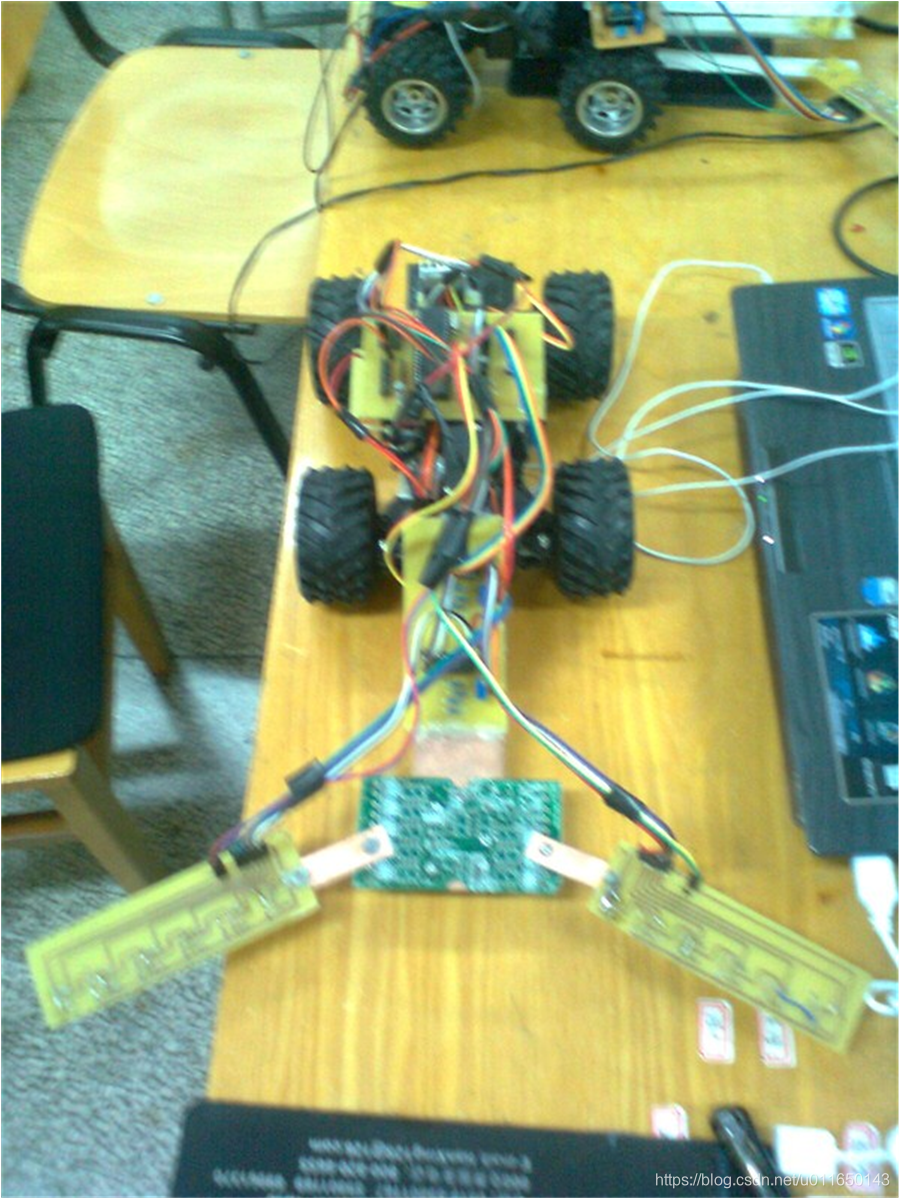

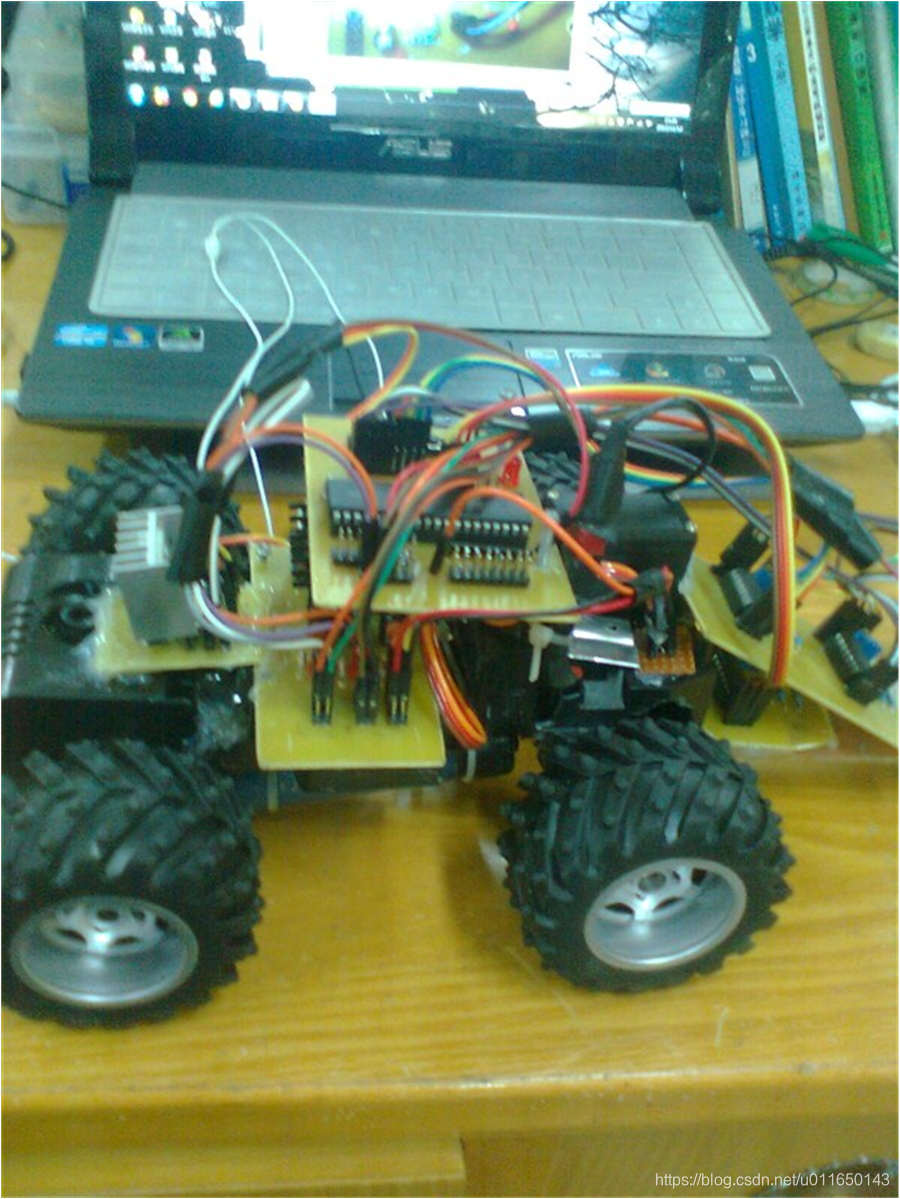

2)我的参赛智能光电感应小车,我当时的整车架构设计是不是还是很前卫的,哈哈,霸气十足!!!
只可惜,很遗憾,算法设计有缺陷,没能进入华东赛区比赛。以上就是我今天想和广大网友分享的心得,后面有时间再更新些我以前参与的一些设计,如:2014年参加的全国大学生电子设计大赛旋转倒立摆、多旋翼自主飞行器等。等我去找找以前比赛时候拍的那些照片,如果能找到素材就再写博客和大家分享下。
最后,上一张在CQU研究生期间的帅图以作为今天博客的结束,哈哈,自恋了。。。。再会~
