PVDF电荷放大器的设计实践( 2 )

最新推荐文章于 2024-10-29 15:28:06 发布
最新推荐文章于 2024-10-29 15:28:06 发布
阅读量3k 收藏 4
点赞数 1
分类专栏： Analog Circuit
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u011738909/article/details/86590942
版权

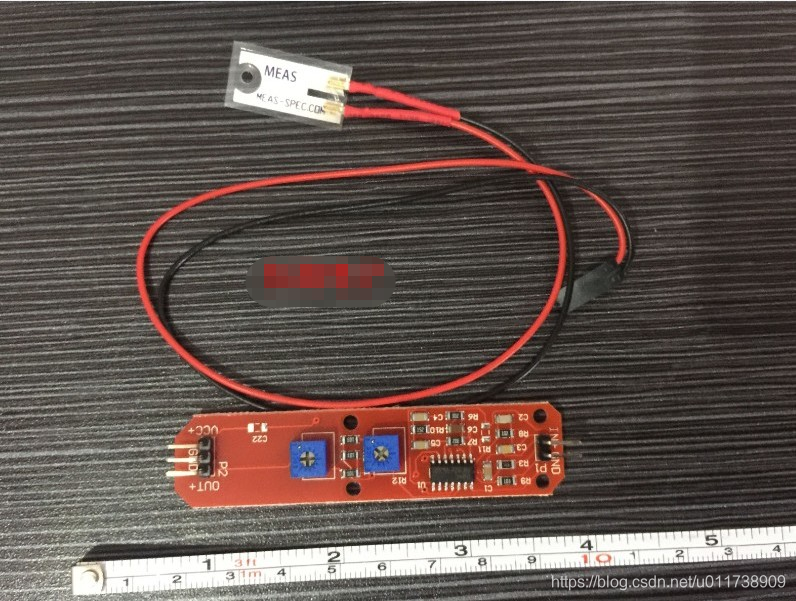

为验证自己设计的电荷放大器是否是正确与否特意在T宝上购买了一款行家器进行比对。比对情况如下：

图一 某宝行家产品

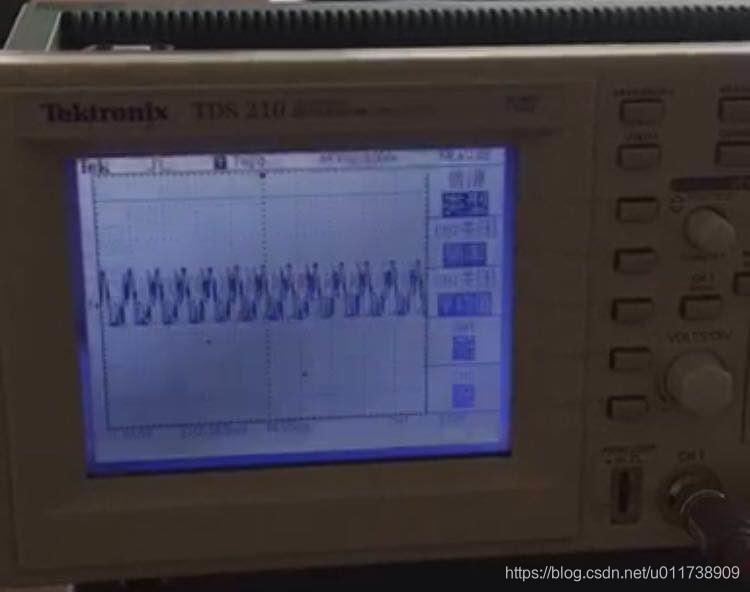

连接示波器、电源后，出现如图二所示现象

图二 上电情况

当用铅笔滑动或敲击PVDF薄膜时候，出现如图三所示现象

图三　铅笔滑动PVDF薄膜所示情况

由于ｍａｉ家将IC型号给刮掉了，但PCB上元件少，能大概看懂所用电路，用了类似ICL７６６０的电源芯片做运放的正负电源，有如卖家所说的有陷波器对某一固定频率进行滤波，本人也尝试了旋转上面的放大倍数电阻，但结果都不理想，输出都是直接满量程。继续查找资料中．．．
