RK3399 Android7.1进入烧录模式的几种方法

使系统进入烧录模式的目的是烧录系统固件，我们会根据不同的情况选择不同的烧录方法。下面几种方法前提都是电脑端已安装rk3399的usb驱动（DriverAssitant_v4.5）。

一，按键进入

a）插usb数据线后主板不会上电启动的情况

将usb数据线连上电脑，按下烧录按键（通常为“音量+”按键或“音量-”按键）不松手，然后按下电源按键给主板上电，cpu启动，uboot检测到烧录按键按下后进入loader模式。

b）插usb数据线后主板自动上电的情况

按下烧录按键（通常为“音量+”按键或“音量-”按键）不松手，然后插上usb数据线给主板上电，cpu启动，uboot检测到烧录按键按下后进入loader模式。

二，ADB进入

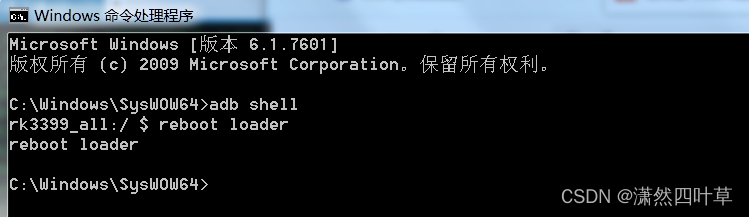

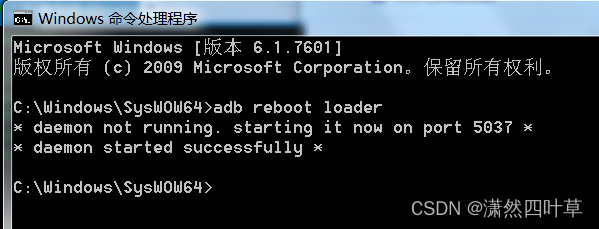

电脑端安装adb 工具，usb数据线连上电脑，打开adb，直接输入命令：adb reboot loader，或者若adb已进入到了shell下面，就执行：reboot loader，系统重启进入loader模式。如下图：



 系统重启进入loader模式。

三，串口进入

usb数据线连上电脑，开机接着debug串口的时候可以通过串口输入命令：reboot loader 使系统重启进入到loader模式。如下图：

四，短接eMMC

可谓是终极烧录方法（再不就是取下eMMC颗粒用烧录器烧了，那已经没啥意义了）。

a）插usb数据线主板不会上电的情况

usb数据线连上电脑，用镊子或其他方式短接eMMC的emmc_clk信号与地（通常情况下主板上会留出这两个测试点，或有一个电容元器件），然后按电源按键给主板上电，cpu启动进入到MASKROM模式，此时可烧录系统固件。

b）插usb数据线主板自动上电的情况

用镊子或其他方式短接eMMC的emmc_clk信号与地（通常情况下主板上会留出这两个测试点，或有一个电容元器件），然后usb数据线连上电脑，主板自动上电，cpu启动进入到MASKROM模式，此时可烧录系统固件。

这种方式一般是在前三种方法不能用或失效的情况下才使用的，不是常规的烧录方式。比如系统因未调试好无法启动，就无法使用串口和adb烧录，可使用按键烧录，若按键坏了，或uboot因代码bug无法进入loader模式，此时就只能用这种短接eMMC的方式了。

若用这种方式仍无法进入烧录模式，先检查下是否usb数据线本体问题，或电脑端与主板端usb端口问题，或usb数据线连接不稳定等问题，若排除了这些原因，几乎可以肯定是硬件有问题（一般是核心器件，比如cpu，ddr，eMMC，pmu等），需要请硬件工程师排查。
