USB笔记 其他速度配置描述符(Other_Speed_Configuration Descriptor)
其他速度配置描述符(Other_Speed_Configuration Descriptor)说明了能进行高速运行的设备在其他可能的速度下操作的配置。其他速度配置的结构与配置描述符一样。
其他速度配置描述符(Other_Speed_Configuration Descriptor)是第二个同时支持全速和高速的设备所特有的描述符（第一个是设备限定描述符(Device Qualifier Descriptor)）。这个描述符与配置描述符(Configuration Descriptor)有相同的结构。区别在于其他速度配置描述符(Other_Speed_Configuration Descriptor)是在设备操作当前并未使用的速度时，才会描述配置的。这个描述符与配置描述符(Configuration Descriptor)一样，也拥有附属描述符(subordinate descriptor)。
Other_Speed_Configuration Descriptor
| Offset | Field | Size | Value | Description |
|---|---|---|---|---|
| 0 | bLength | 1 | Number | 以字节为单位的描述符大小 |
| 1 | bDescriptorType | 1 | Constant | 其他速度配置描述符类型 |
| 2 | wTotalLength | 2 | Number | 配置返回的数据总长度 |
| 4 | bNumInterfaces | 1 | Number | 配置支持的接口数量 |
| 5 | bConfigurationValue | 1 | Number | 用于选择配置的值 |
| 6 | iConfiguration | 1 | Index | 字符串描述符索引 |
| 7 | bmAttributes | 1 | Bitmap | 配置特性，与配置描述符相同 |
| 8 | bMaxPower | 1 | mA | 设备从总线获取的最大功耗，与配置描述符相同 |
bLength以字节为单位的描述符大小(0x09)。
bDescriptorType其他速度配置描述符类型，为OTHER_SPEED_CONFIGURATION(0x07)。
wTotalLength该配置返回的数据总长度。包括该配置返回的所有描述符（配置、接口、端点、和专用的类型或者专用的厂商描述符）的总长度。
bNumInterfaces这个配置支持的接口数量，其最小值为0x01。
bConfigurationValue确认Get Configuration 和Set Configuration请求的配置，且必须为0x01或者更高值。
iConfiguration描述这个配置的字符串描述符索引。若没有字符串描述符，此值为0。
bmAttributes配置特性。该项与配置描述符(Configuration Descriptor)相同。
Bit 7：USB1.0协议中表示总线供电(Bus Powered)，设置Bit 7 = 1表示由总线供电(Bus Powered)。其他协议该位保留(Reserved)，必须设置为1。
Bit 6：自供电(Self-powered)。如果Bits 6 = 1，设备是自供电(Self-powered)的。
Bit 5 ：远程唤醒(Remote Wakeup)。如果Bit 5 = 1，设备支持远程唤醒。
Bits 4…0：未使用，保留，必须为0。
bMaxPower当设备完全运行时，特定配置的USB设备从总线取得的最大功耗。该项与配置描述符(Configuration Descriptor)相同。
对于usb2.0，bMaxPower 以2mA为单位。如果设备要求200ma，则bMaxPower = 100 (0x64)。设备可请求的最大总线电流500mA。
对于超高速(Enhanced SuperSpeed)设备，bMaxPower以8mA为单位。如果设备要求200ma，则bMaxPower = 25(0x19)。设备可请求的最大总线电流900mA。
如果所请求的电流不可用，主机将拒绝对设备进行配置。如果备用配置可用，驱动程序可以请求备用配置。
获取其他速度配置描述符
主机通过发送Get Descriptor请求，来取得其他速度配置描述符(Other_Speed_Configuration Descriptor)。
| Get Descriptor | Value |
|---|---|
| bmRequestType | 0x80 |
| bmRequestType.Recipient | 0b00000(Device) |
| bmRequestType.Type | 0b00(Standard) |
| bmRequestType.Direction | 0b1(Device-to-Host) |
| bRequest | 0x06(Get Descriptor) |
| wValue | 0x0700(Other Speed Configuration #0) |
| wIndex | 0x0000 |
| wLength | 0x0009 |
下面举例说明一个获取其他速度配置描述符的过程。使用USB分析仪抓包，软件Total Phase Data Center。

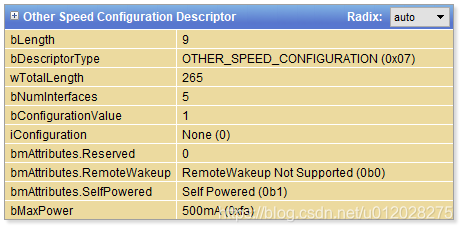

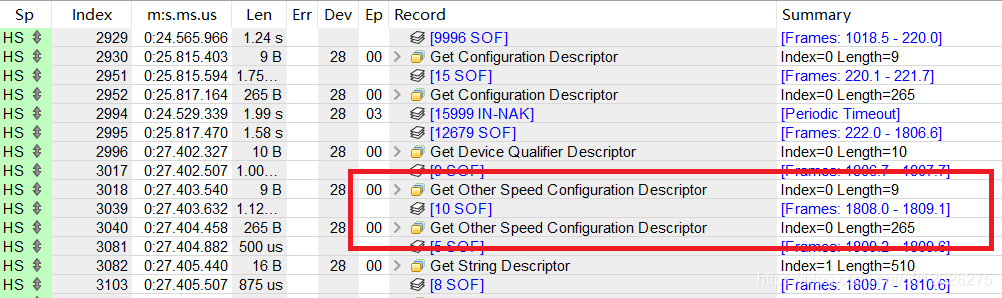

使用USB分析仪抓包可以看到，获取其他速度配置描述符Other_Speed_Configuration Descriptor：

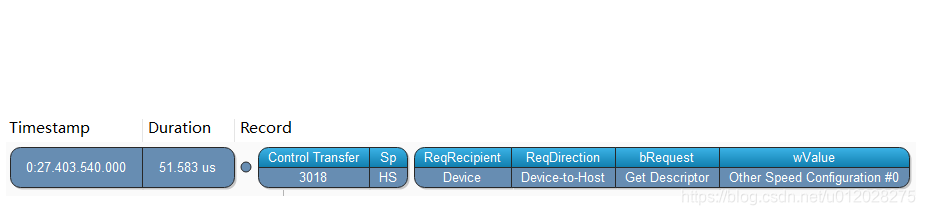

其他速度配置描述符Other_Speed_Configuration Descriptor的获取过程如下：

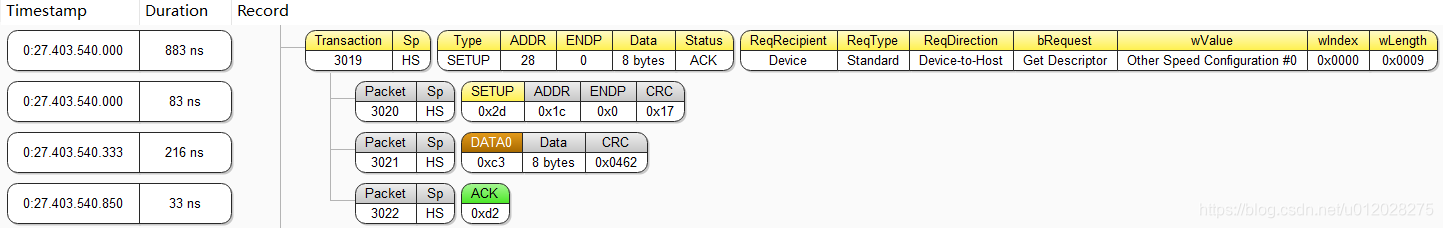

再展开看到详细的过程：
接下来详细看整个获取过程的各个字段含义：
一开始的setup包过程：

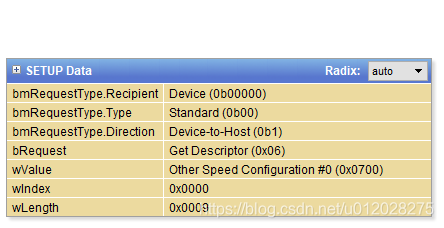

setup data：

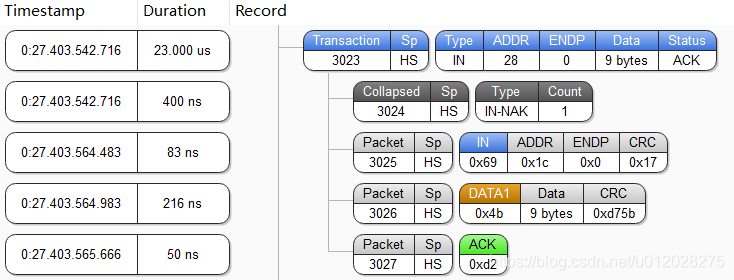

IN包过程

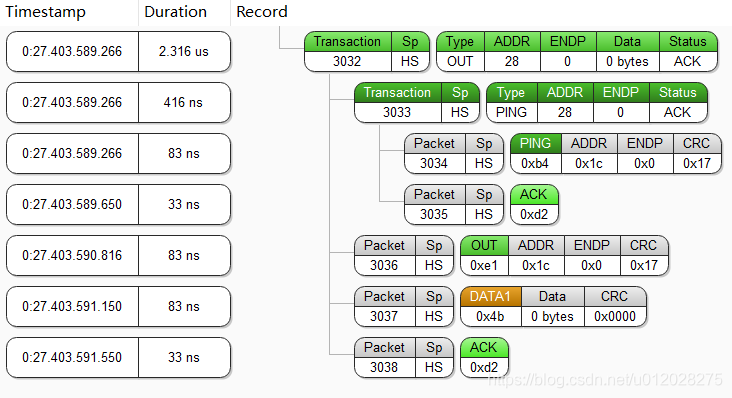

OUT包过程：
完成整个其他速度配置描述符Other_Speed_Configuration Descriptor的获取。
描述符示例
这里举例一个带有其他速度配置描述符Other_Speed_Configuration Descriptor的示例设备。
Device Descriptor
| Offset | Field | Size | Value | Description |
|---|---|---|---|---|
| 0 | bLength | 1 | 0x12 | |
| 1 | bDescriptorType | 1 | 0x01 | DEVICE |
| 2 | bcdUSB | 2 | 0x0200 | 2.00 |
| 4 | bDeviceClass | 1 | 0x00 | |
| 5 | bDeviceSubClass | 1 | 0x00 | |
| 6 | bDeviceProtocol | 1 | 0x00 | |
| 7 | bMaxPacketSize0 | 1 | 0x40 | |
| 8 | idVendor | 2 | 0x046d | |
| 10 | idProduct | 2 | 0xc31c | |
| 12 | bcdDevice | 2 | 0x0001 | 0.01 |
| 14 | iManufacturer | 1 | 0x01 | |
| 15 | iProduct | 1 | 0x02 | |
| 16 | iSerialNumber | 1 | 0x03 | |
| 17 | bNumConfigurations | 1 | 0x01 |
Device Qualifier Descriptor
| Offset | Field | Size | Value | Description |
|---|---|---|---|---|
| 0 | bLength | 1 | 0x0a | |
| 1 | bDescriptorType | 1 | 0x06 | DEVICE_QUALIFIER |
| 2 | bcdUSB | 2 | 0x0200 | 2.00 |
| 4 | bDeviceClass | 1 | 0x00 | |
| 5 | bDeviceSubClass | 1 | 0x00 | |
| 6 | bDeviceProtocol | 1 | 0x00 | |
| 7 | bMaxPacketSize0 | 1 | 0x40 | |
| 8 | bNumConfigurations | 1 | 0x01 | |
| 9 | bReserved | 1 | 0x00 |
Configuration Descriptor
| Offset | Field | Size | Value | Description |
|---|---|---|---|---|
| 0 | bLength | 1 | 0x09 | |
| 1 | bDescriptorType | 1 | 0x02 | CONFIGURATION |
| 2 | wTotalLength | 2 | 0x00b1 | |
| 4 | bNumInterfaces | 1 | 0x04 | |
| 5 | bConfigurationValue | 1 | 0x01 | |
| 6 | iConfiguration | 1 | 0x00 | |
| 7 | bmAttributes | 1 | 0xC0 | |
| 8 | bMaxPower | 1 | 0x01 |
Interface Descriptor
| Offset | Field | Size | Value | Description |
|---|---|---|---|---|
| 0 | bLength | 1 | 0x09 | |
| 1 | bDescriptorType | 1 | 0x04 | INTERFACE |
| … | … | … | … | … |
Endpoint Descriptor
| Offset | Field | Size | Value | Description |
|---|---|---|---|---|
| 0 | bLength | 1 | 0x07 | |
| 1 | bDescriptorType | 1 | 0x05 | ENDPOINT |
| … | … | … | … | … |
省略中间的描述符。
Other_Speed_Configuration Descriptor
| Offset | Field | Size | Value | Description |
|---|---|---|---|---|
| 0 | bLength | 1 | 0x09 | |
| 1 | bDescriptorType | 1 | 0x07 | OTHER_SPEED_CONFIGURATION |
| 2 | wTotalLength | 2 | 0x00b1 | |
| 4 | bNumInterfaces | 1 | 0x04 | |
| 5 | bConfigurationValue | 1 | 0x01 | |
| 6 | iConfiguration | 1 | 0x00 | |
| 7 | bmAttributes | 1 | 0xC0 | |
| 8 | bMaxPower | 1 | 0x01 |
Interface Descriptor
| Offset | Field | Size | Value | Description |
|---|---|---|---|---|
| 0 | bLength | 1 | 0x09 | |
| 1 | bDescriptorType | 1 | 0x04 | INTERFACE |
| … | … | … | … | … |
Endpoint Descriptor
| Offset | Field | Size | Value | Description |
|---|---|---|---|---|
| 0 | bLength | 1 | 0x07 | |
| 1 | bDescriptorType | 1 | 0x05 | ENDPOINT |
| … | … | … | … | … |
后续描述符省略。
附录
USB 2.0 Other_Speed_Configuration Descriptor
| Offset | Field | Size | Value | Description |
|---|---|---|---|---|
| 0 | bLength | 1 | Number | Size of descriptor |
| 1 | bDescriptorType | 1 | Constant | Other_speed_Configuration Type |
| 2 | wTotalLength | 2 | Number | Total length of data returned |
| 4 | bNumInterfaces | 1 | Number | Number of interfaces supported by this speed configuration |
| 5 | bConfigurationValue | 1 | Number | Value to use to select configuration |
| 6 | iConfiguration | 1 | Index | Index of string descriptor |
| 7 | bmAttributes | 1 | Bitmap | Same as Configuration descriptor |
| 8 | bMaxPower | 1 | mA | Same as Configuration descriptor |
[参考资料]
Universal Serial Bus Specification Revision 2.0
USB Complete, 5th Edition
USB开发大全
USB2.0与OTG规范及开发指南
