NX/UG二次开发—CAM—一些外挂刀路选择方案对比

在做一刀轨编辑工具时，大家希望实现类似NX刀轨编辑中选择刀路的功能，以下我罗列了几种目前外挂里使用的几种方式，自己也做了一些对比：

涉及一些运算时间，参考电脑配置(内存32G，CPUi9-12950HX)

1、刀路转成曲线，使用曲线或类选择器：

这个方法相对可实现性比较强，操作安全，都可以采用开放的API，但对于刀路遍历是在NX11之后的版本提供的，因此低版本还需要使用dll导出函数去做迭代和编辑。

其次，对于大刀路，几十万或上百万根刀路，使用UFUN函数转换成曲线，非常慢。测试30万根刀路用UFUN创建，大约38s左右，包括设置曲线颜色。采用PK函数创建，创建大约2s，显示和设置大约6s，总计9s左右，速度勉强接受。

！！！注意PK创建曲线，直线的区间是长度，圆弧的区间是角度。

2、创建UF_machining_pathindex_type对象，使用类选择器

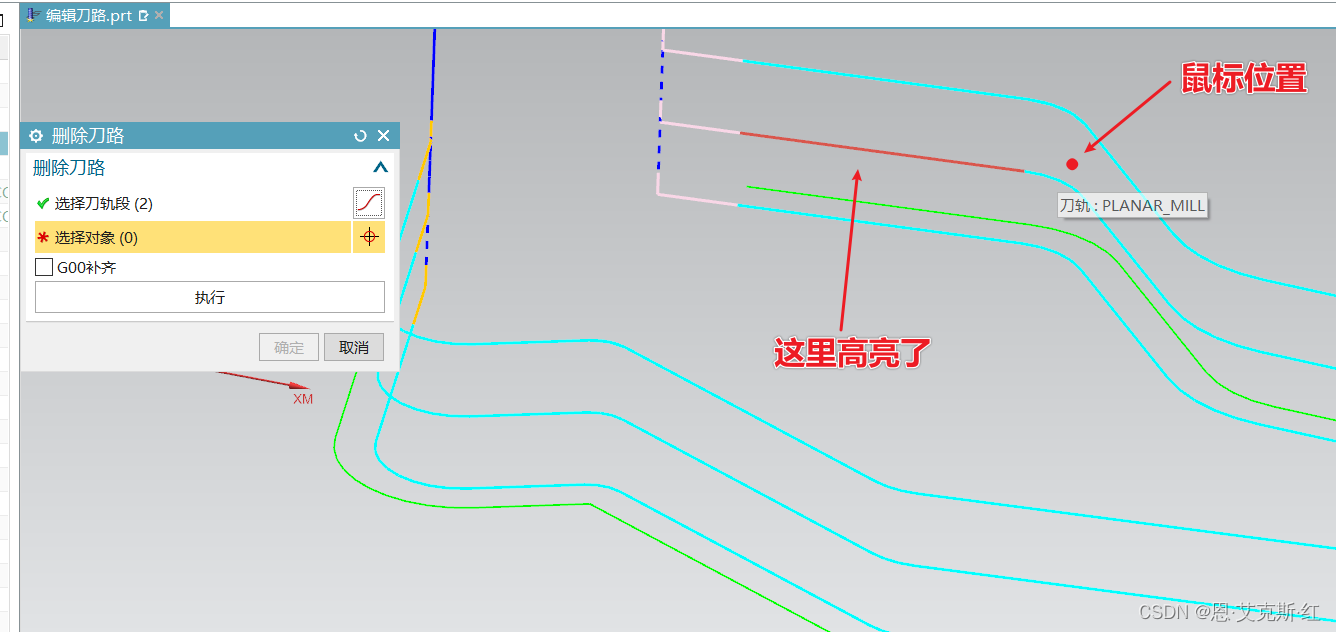

使用PTHDSP_create_index创建的对象，然后将类选择控件设置选择UF_machining_pathindex_type类型，然后可以实现选择刀路。如果PTHDSP_create_index中的参数采用单根创建，对于刀轨数量多的程序速度依然很慢，但会比UFUN函数快很多。class UGS::CamUI::PathDisplay创建刀路很快，组数自定义，如果设置成1，速度也很慢，用class UGS::CamUI::PathDisplay创建显示的刀路，对于直线与圆弧相切的刀路，会默认成一根刀路进行选择，无法拆分。这种存在一个问题，如果优先选择程序，再打开对话框创建index，类选择控件会出现选择不灵敏的问题。

3、使用刀路选择控件UGS::CamUI::PathSelection

http://t.csdnimg.cn/k0dHahttp://t.csdnimg.cn/k0dHa

参考上面连接，需要将控件先配置到block ui模块，然后按正常制作对话框流程制作。这个对话框稍微特殊，需要用代码初始化一些属性，否则无法使用，具体属性参考如下：

UGS::CamUI::PathSelection

"m_pathOwner" "m_selectHeadIndex" "m_toolPath" "m_appendMode"

UGS::CamUI::PathDisplay

"m_toolPath"

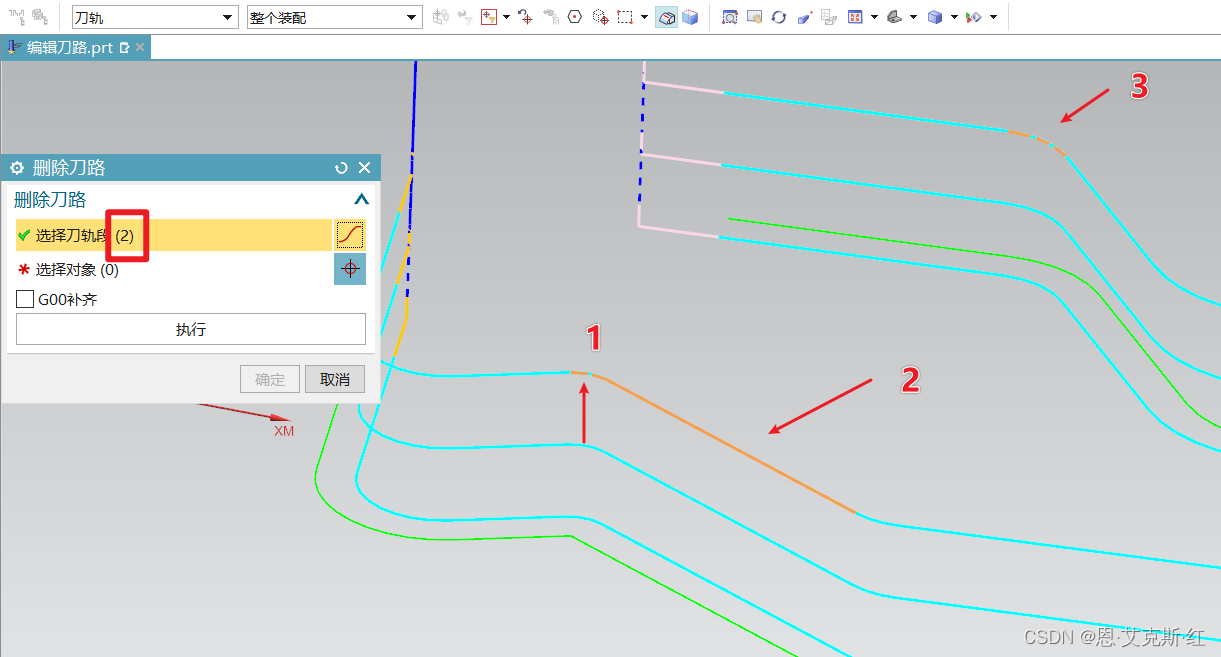

此控件，官方资料几乎为零，很多都是对象的内存传参，使用机制和方法需要不断摸索，导致各种BUG不断。其次，在创建显示刀路，内部一般默认500根刀路一组，刀路选择控件可以自动按单根刀路选择，导致选择多根后，选择控件显示的数量与实际发生不一致。

   以上三种方案，是目前我结合一些外挂测试的的几种方法，总体来说，推荐第一种，虽然牺牲了一些速度，但在创建之后，速度和安全性均比较稳定。第二中方案和第三种就属于单纯炫技操作了，自己摸索，不推荐使用，还需结合工具开发周期和使用目的。
