帧率、分辨率、码流的概念

1、分辨率（Resolution）

指视频成像产品所成图像的大小或尺寸，它的表达式为：“水平像素数垂直像素数”。常见的图像分辨率有QCIF（176×144）、CIFDPP19201080）。摄像机成像的最大分辨率是由CCD或CMOS感光器件决定的。现在有些摄像机支持修改分辨率，是通过摄像机自带软件裁剪原始图像生成的。

720P是一种在逐行扫描下达到1280×720的分辨率的显示格式，计算一下就是1280×720=921600像素，720p或720i为百万像素分辨率，也就是我们所说的百万网络摄像机。
1080p的画面分辨率为1920×1080，算一下就是是1920×1080=2073600像素，大家一般都会叫 1080p或1080i为200万像素分辨率，也就是我们所说的200万像素的摄像机

2、帧率（Frame Rate）

一帧就是一副静止的画面，连续的帧就形成动画，如电影等。我们通常所说的帧数就是在秒钟时间里传输的图片的帧数，通常用fpsFrames Per Second）表示。每一帧都是静止的图像，快速连续地显示帧便形成了运动的假象，还原了物体当时的状态。高帧率可以得到更流畅、更逼真的动画。每秒钟帧数(fps)愈多，所显示的动作就会愈流畅。一般来说，图像帧率设置为25fps30fps已经足够。

3、码流（Data Rate）

码流是指视频图像经过编码压缩后在单位时间内的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。同样分辨率下，压缩比越小，视频图像的码率就越大，画面质量就越高。

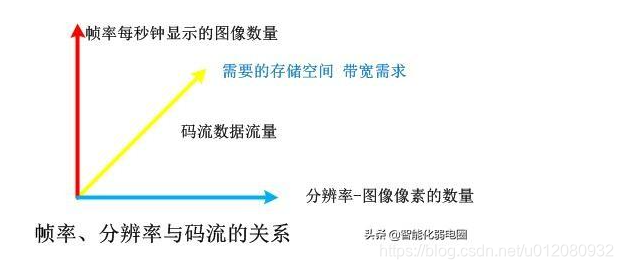

4、分辨率、帧率及码流之间的相互关系

5、目前超级电视上不同清晰的影片需要的码流如下：

(1)4K（超高清）片源需要的码流为10M
(2)1080P（全高清）片源需要的码流为8M
(3)720P（超清）片源需要的码流为4M
(4)480P（高清）片源需要的码流为3M

6、视频监控存储容量计算

录像容量（1天）（单位为G）=码流X3600X24÷8÷1024
举个例子，1个200w像素H.264编码的摄像头存储一天需要存储录像占用硬盘多少容量？
4MX3600X24÷8÷1024=42.19G

7、示例

下图中video codec(视频编解码)分辨率是702p，帧率是30fps
