一种交流用电器分析识别装置的实现原理

一种交流用电器分析识别装置的实现原理

功能概述
设计并制作一个根据电源线电流的电参量信息分析在用电器类别的装置。该装置具有学习和分析识别两种工作模式。在学习模式下，测试并存储用于识别各单件电器的特征参量；在分析识别模式下，实时指示在用电器的类别。

实现原理:
每个用电器的用的参数都不同, 比如电流电压功率等, 通过高精度的电流电压功率测量传感器测量用电器的电流电压功率和功率因数等参数, 通过寻找这些参数的特征, 就可以得到每种用电器的“指纹”， 通过学习过程记录用电器的“指纹”，就可以实现用电器的识别。
具体实现方式说明：
电压： 市电电压，基本上跟接入的设备没有什么关系， 所以这参数的使用意义不大
电流： 电流直接反映了用电器的工作状态， 几乎每个用电器的工作电流都不会相同， 这个参数就可以区分出不同功率的用电器。
功率因数：这个参数反应了用电器工作时的容性或感性的状态，这个参数间接体现了用电器工作电流和电压的相位关系，但是识别用电器不需要搞的那么复杂，生活中可以接触到的用电器几乎都是阻性负载和感性负载，功率因数这个参数就可以用来区分阻性负载和感性负载， 阻性负载的功率因数都接近1或者等于1， 感性负载的功率因数都小于1， 一般在0.4~0.9之间。常见的白炽灯、烧水壶、电热炉之类的电热器皆是阻性负载，其功率因数应该是1或者非常接近1，常见的风扇、充电器、新型LED灯泡、无线路由器、机顶盒之类的电机类的、开关电源供电类的，都属于感性负载，因为他们的感性各不相同，所以工作时表现出的功率因数也各不相同， 因此也可以通过功率因数这个参数识别不同的感性负载。
功率： 功率直接反映了用电器的功耗，通过功率分段判断，就可以实现不同功耗用电器的区分。
综上，通过电流、电压、功率、功率因数这几个参数，再加上单片机对特征的提取与识别，就可以达到一些用电器种类识别的目的！

传感器的选型：
要实现用电器的识别，能测量到的用电器的参数越多越好， 参数越多，特征也就越多。同时，测量参数的精度要比较高才行！
因为笔者用过一个电参数测量的模块， 各方面表现都还不错，搞好可以用来实现此装置。用电器工作时的电参数推荐使用竞美科技有限公司研发的高精度交流电参数采集模块SUI-101A。可以高精度采集交流电流电压功率和功率因数之类的电参数，模块上的串口可方便的与单片机进行连接，参数读取到单片机之后便有了无限可能！

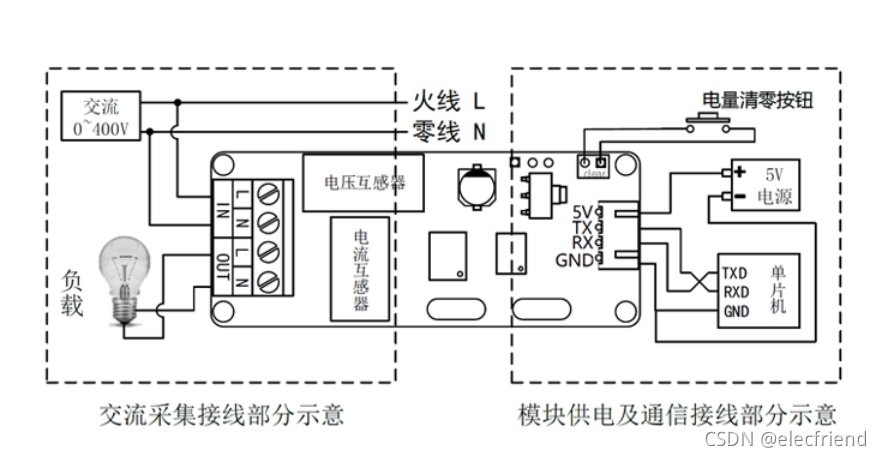

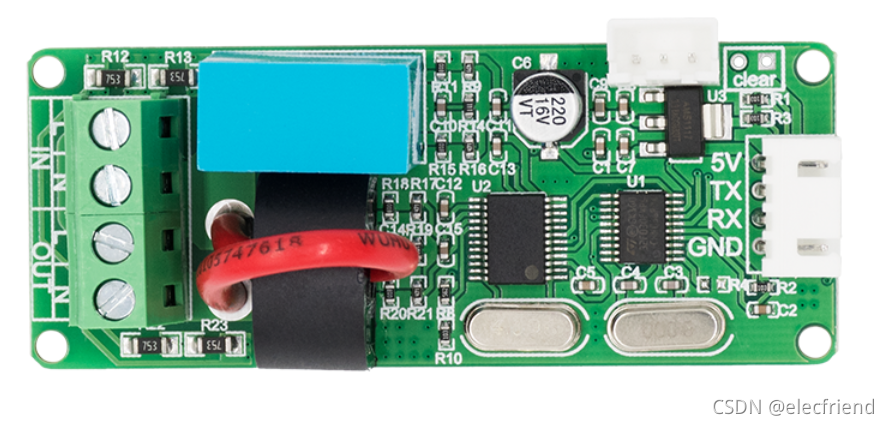

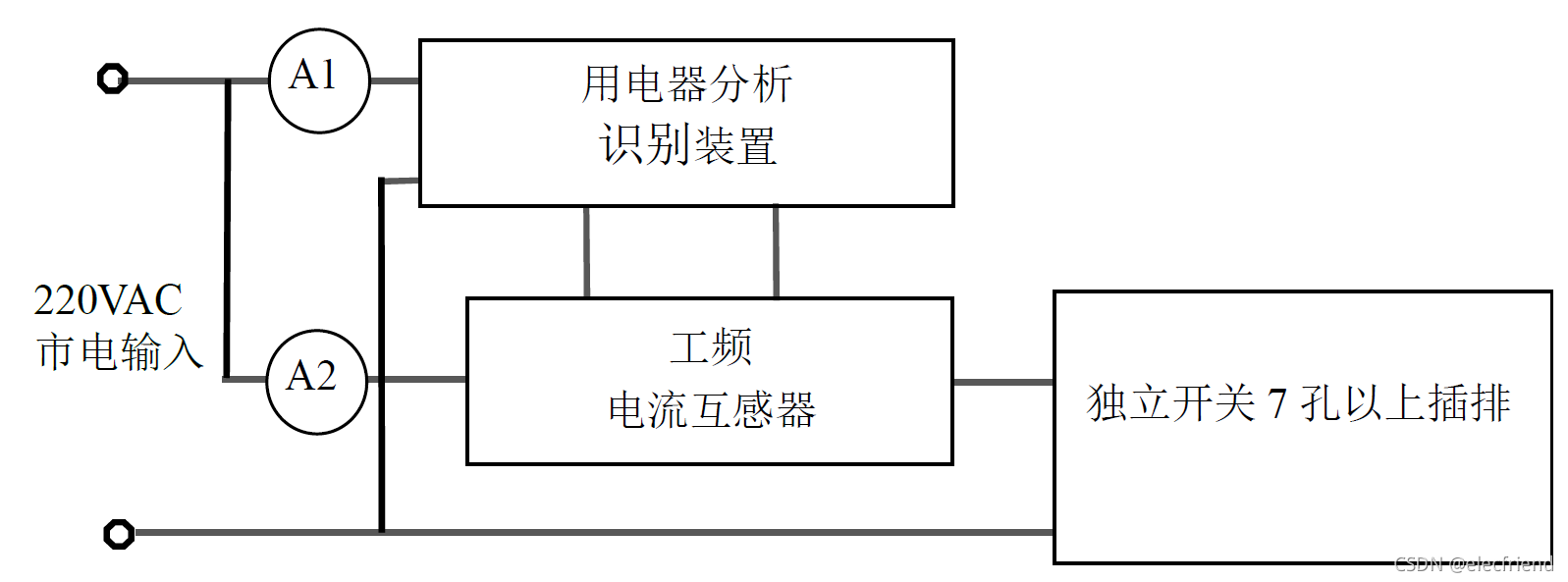

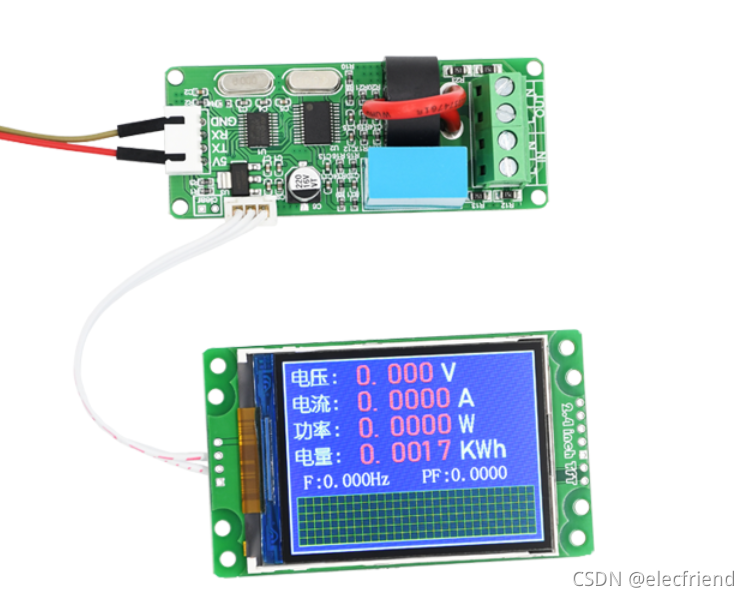

传感器图片：
