Flexsim循环产生不同类型和数量的临时实体

案例

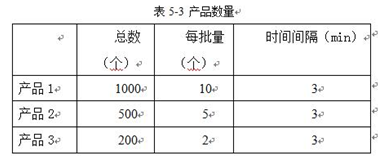

在Source的设定里，需要让其循环产生3种类型的产品（即流动实体），共计1700个时停止。其中类型1产品1000个，每隔3min生产一批10个的；类型2产品500个，每隔3min生产一批5个；类型3产品200个，每隔3min生产一批2个。
在这里插入图片描述

Flexsim仿真设置

1.发生器设置

到达方式:到达时间表
勾选:重复时间/序列表
到达时间表:从0时刻开始，产生临时实体1，最后回到临时实体1
在这里插入图片描述

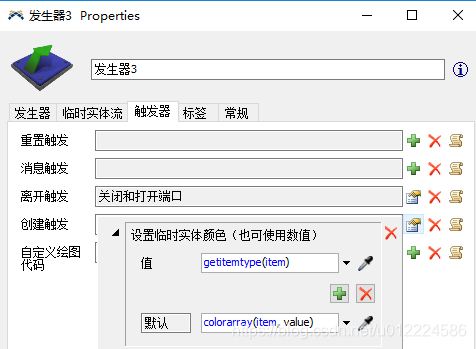

2.触发器设置

创建触发:根据不同的case值设定颜色
在这里插入图片描述离开触发:选择关闭或打开端口或结束模型运行或重复运行
注意:产生临时实体类型+1=到达次数
