eplan端子两侧线号不一致时处理办法

最新推荐文章于 2025-02-15 11:29:44 发布
最新推荐文章于 2025-02-15 11:29:44 发布
阅读量518 收藏
点赞数 1
分类专栏： PLC 电气 eplan 文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u012259976/article/details/145014113
版权

1.自定义一个连接编号规则，此例以“页每电位信号”命名

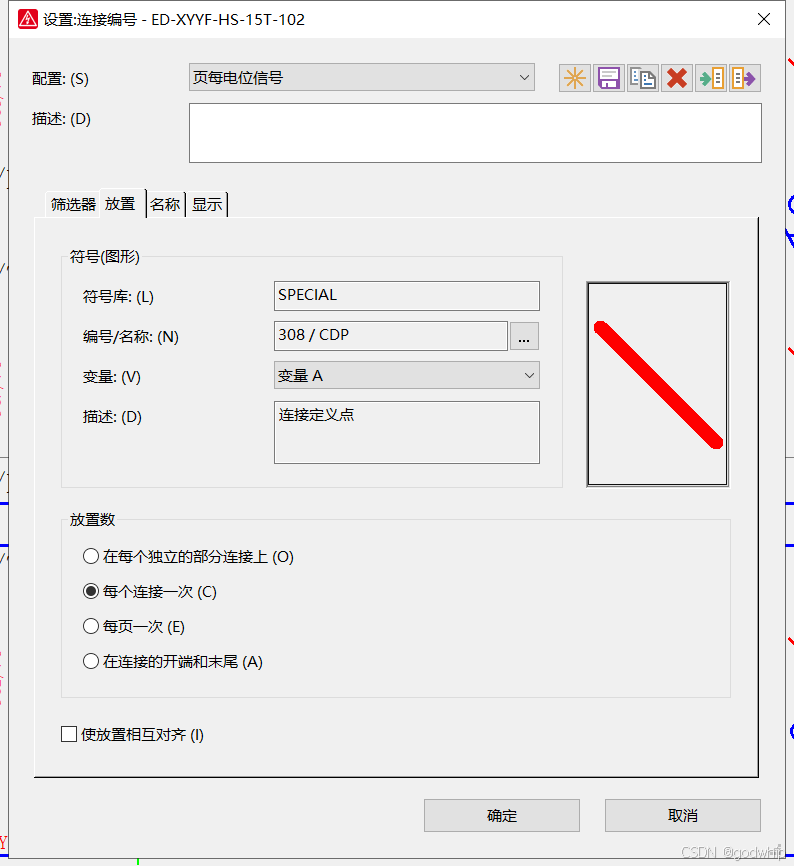

2.在放置选项卡选择符号此例选择一下图形

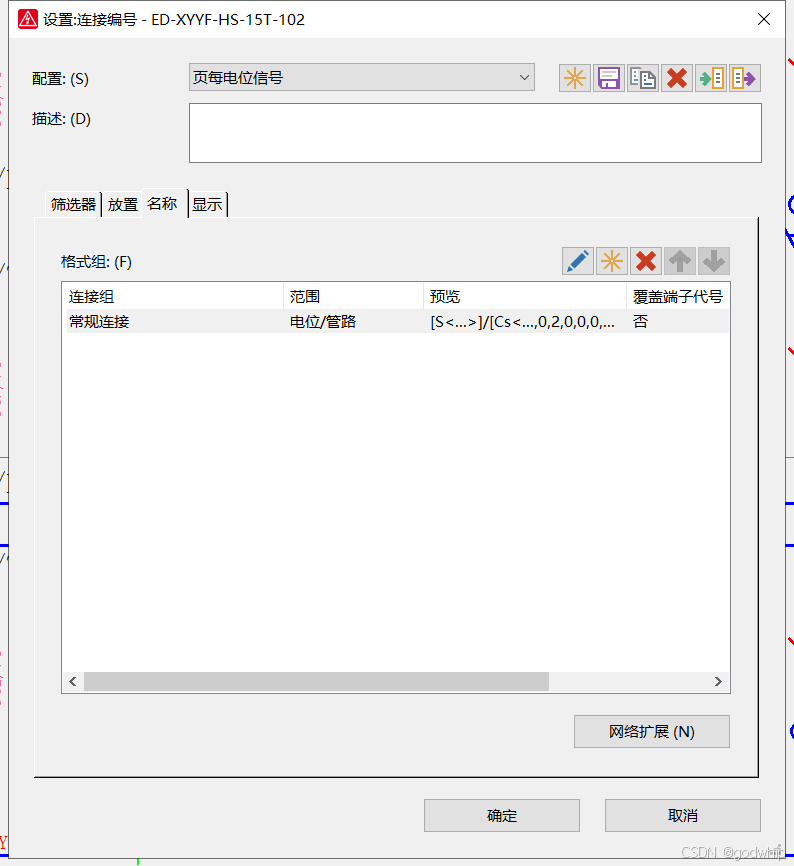

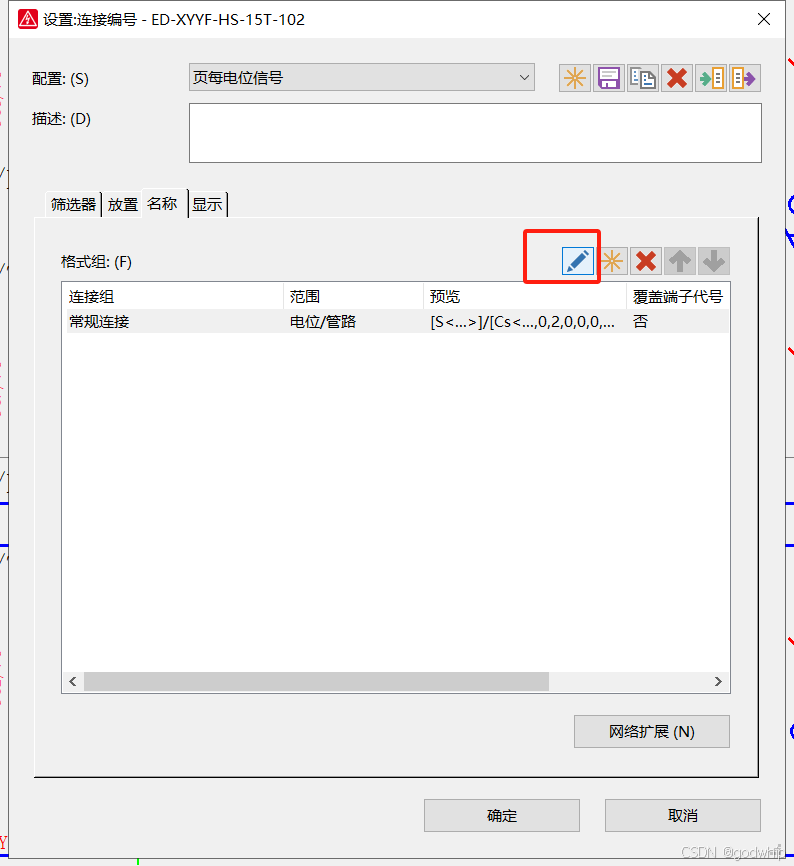

3.名称选项卡按下图设置

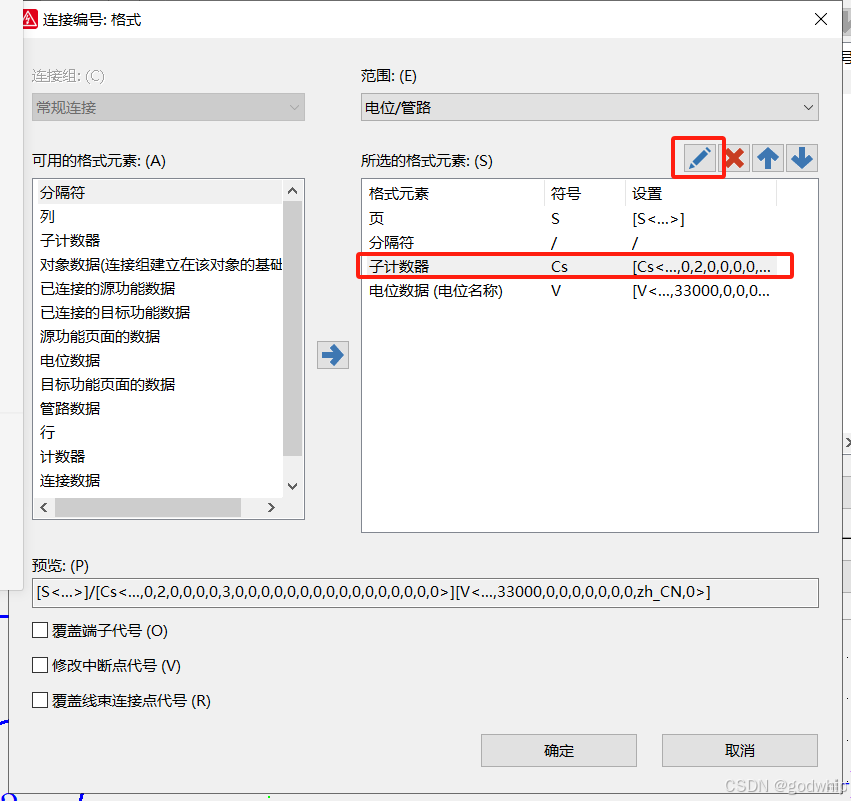

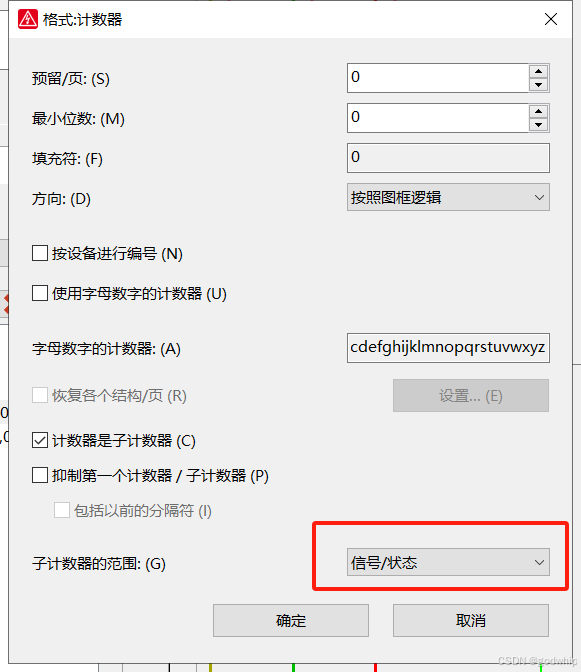

4,。子计数器按下图设置

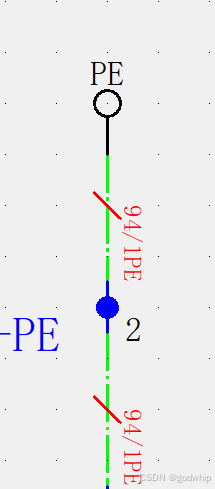

5.效果图
