【原创教程】EPLAN自动线号的设置

我们在EPLAN绘图中，线号设置是必不可少的一环，线号是电气标识连接的符号，白话讲就是电线上做的记号，它在EPLAN中是一个很强大功能，它表示连接的源和目标设备以及连接的类型和属性。

我们可以设置自动或批量地生成线号，同时也可以命名线号。这样方便电气工程师理解电路的结构和功能，以及电工师傅进行施工接线和维护。

我们在线号的设置时，放置和命名都需要我们设置相应的配置文件，用来确定线号符号的样式、位置、数量、格式等参数。

EPLAN提供了很多种编号规则，我们可以根据公司或客户的需求选择或自定义。下面就用我们的线号命名规则以项目口罩机的电气图纸为例来简单介绍一下，线号设置的操作方法:

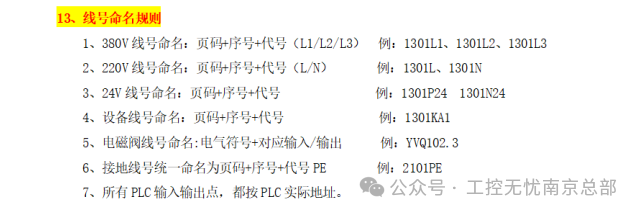

线号命名规则如下：

1、首先我们打开口罩机项目图纸，以220V的主电路这一页为例，根据上图线号命名规则第二条来操作，如下图所示：

2、选择需要添加自动线号的页面图纸，再依次点击【项目数据】-【连接】-【编号】-【放置】，如下图所示：
