我想要用LaTeX实现如下图所示的效果：
这里写图片描述
对应的LaTeX语句怎么写呢，如下：

\begin{figure*}
\centering
\subfigure[Input]{
\begin{minipage}[b]{0.23\linewidth}
\includegraphics[width=1\linewidth]{a1.jpg}\vspace{4pt}
\includegraphics[width=1\linewidth]{a2.jpg}\vspace{4pt}
\includegraphics[width=1\linewidth]{a3.jpg}\vspace{4pt}
\includegraphics[width=1\linewidth]{a4.jpg}
\end{minipage}}
\subfigure[CE]{
\begin{minipage}[b]{0.23\linewidth}
\includegraphics[width=1\linewidth]{b1.jpg}\vspace{4pt}
\includegraphics[width=1\linewidth]{b2.jpg}\vspace{4pt}
\includegraphics[width=1\linewidth]{b3.jpg}\vspace{4pt}
\includegraphics[width=1\linewidth]{b4.jpg}
\end{minipage}}
\subfigure[Ours]{
\begin{minipage}[b]{0.23\linewidth}
\includegraphics[width=1\linewidth]{c1.jpg}\vspace{4pt}
\includegraphics[width=1\linewidth]{c2.jpg}\vspace{4pt}
\includegraphics[width=1\linewidth]{c3.jpg}\vspace{4pt}
\includegraphics[width=1\linewidth]{c4.jpg}
\end{minipage}}
\subfigure[GT]{
\begin{minipage}[b]{0.23\linewidth}
\includegraphics[width=1\linewidth]{d1.jpg}\vspace{4pt}
\includegraphics[width=1\linewidth]{d2.jpg}\vspace{4pt}
\includegraphics[width=1\linewidth]{d3.jpg}\vspace{4pt}
\includegraphics[width=1\linewidth]{d4.jpg}
\end{minipage}}
\caption{description of figure}
\end{figure*}

说明：
1）subfigure本身不支持内部图片换行，所以结合minipage使用
2）minipage可以在每一个includegraphics后跟双斜杠“\”表示换行，也可以像上面代码中写的使用”\vspace{4.pt}”来控制垂直间距，但是需要注意的是”\vspace{4.pt}”必须紧跟在对应的includegraphics，不然得不到想要的结果。
3）使用figure和subfigure必须引相应的包”\usepackage{graphicx}”和”\usepackage{subfigure}”

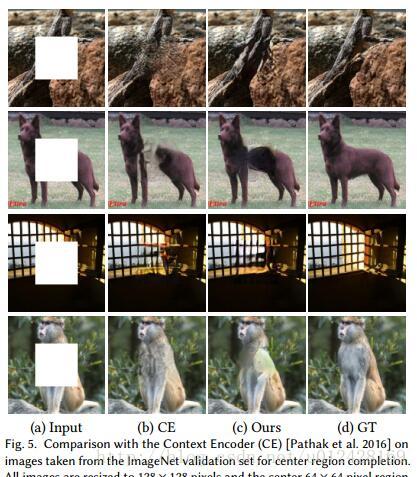

最终的效果图如下：
这里写图片描述
