先上参数吸引一波电工 给你们看下去动力 后面有实测数据图
采集板参数
供电:DC9-36V
分辨率:0.001℃
AD位数: 24位
精度:≤±0.05℃
电阻误差:≤±0.01Ω@100Ω
量程:-200℃~+850℃
线性度:≤±0.02%
温漂:±10ppm/℃
采样率:≤5SPS
通讯接口:RS232、RS485
通道数:可自选
协议:Modbus-RTU/自定义
板子尺寸:150*75mm
功耗:≤0.5W
隔离通讯、支持3/4线 带导线补偿
板载算法无需校准、板载拨码地址设定
支持Pt1000
技术咨询:15600160506
电阻测量方法
简单分压、电桥、电流源、比例法
分压法:优点是原理简单 缺点精度差一些、非线性、无导线补偿;
电桥:优点可以导线补偿 精度比分压法稍微好点 缺点非线性
电流源:优点精度高、线性度高、可带导线补偿 缺点是精度取决于电流源精度和稳定度
比例法:优点精度极高、线性度极高、可带导线补偿 缺点是需要AD带参考输入端
采用的是比例法
比例法的原理
比例法其实有电流比例法和电压比例法两种,电压比例法加一个模拟开关就可以做导线补偿,可以参考MAXREFDES16#不详细赘述了
采用的是电流比例法
原理可以详见TI的ADS1220手册52页9.2.2章节 写的比较详细
看完原理后你会发现整个系统精度只和一个参考电阻有关 也就是下面原理图的R17

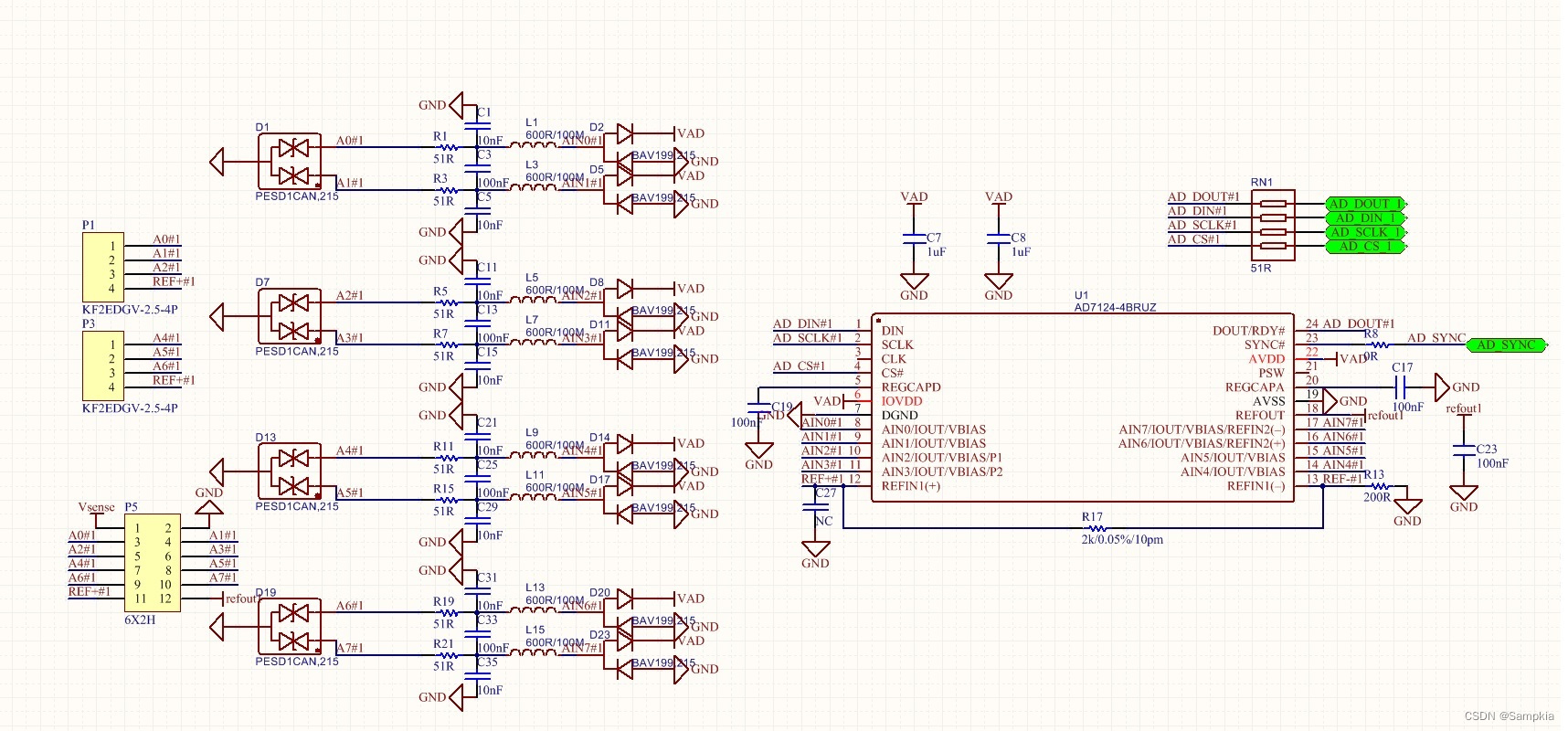

AD部分原理图
电阻品牌筛选
测量仪表:DMM7510 四线制测量
先声明测量方法不一定合适 另外手里电阻品牌阻值有限无法不同批次实验
测量结果只适用于参考 无推销某品牌或者贬低某品牌电阻的意思
筛选后首选品牌:松下 其次厚声 再其次国产开步睿思
松下最贵一致性也最高

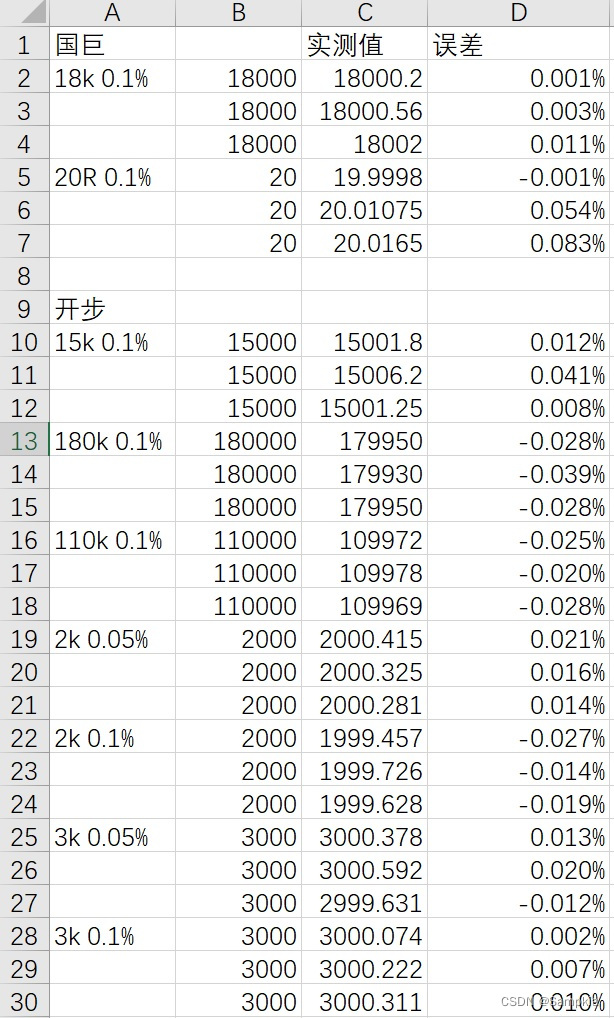

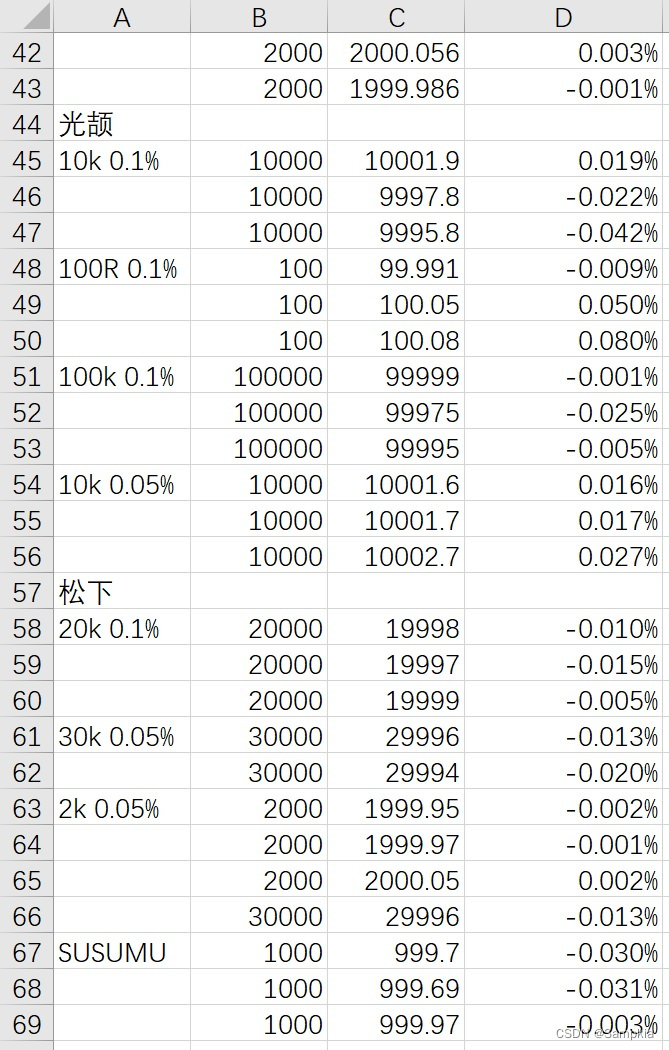

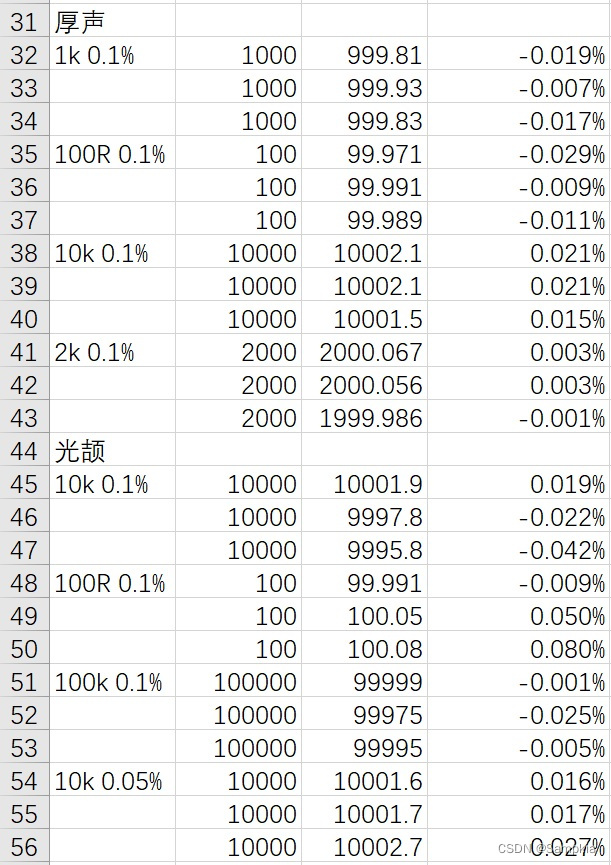

测量数据如下图
最终选用的是松下ERA3ARW202V 精度0.05% 10ppm
想要批量简易需要校准那就内部软件自动校准
校准方法有两种
1.用ADC内部自带偏移+增益校准
2.切换采集方向 正负采集一次消除偏移误差
采用的是方法2 方法1也用过精度都一样

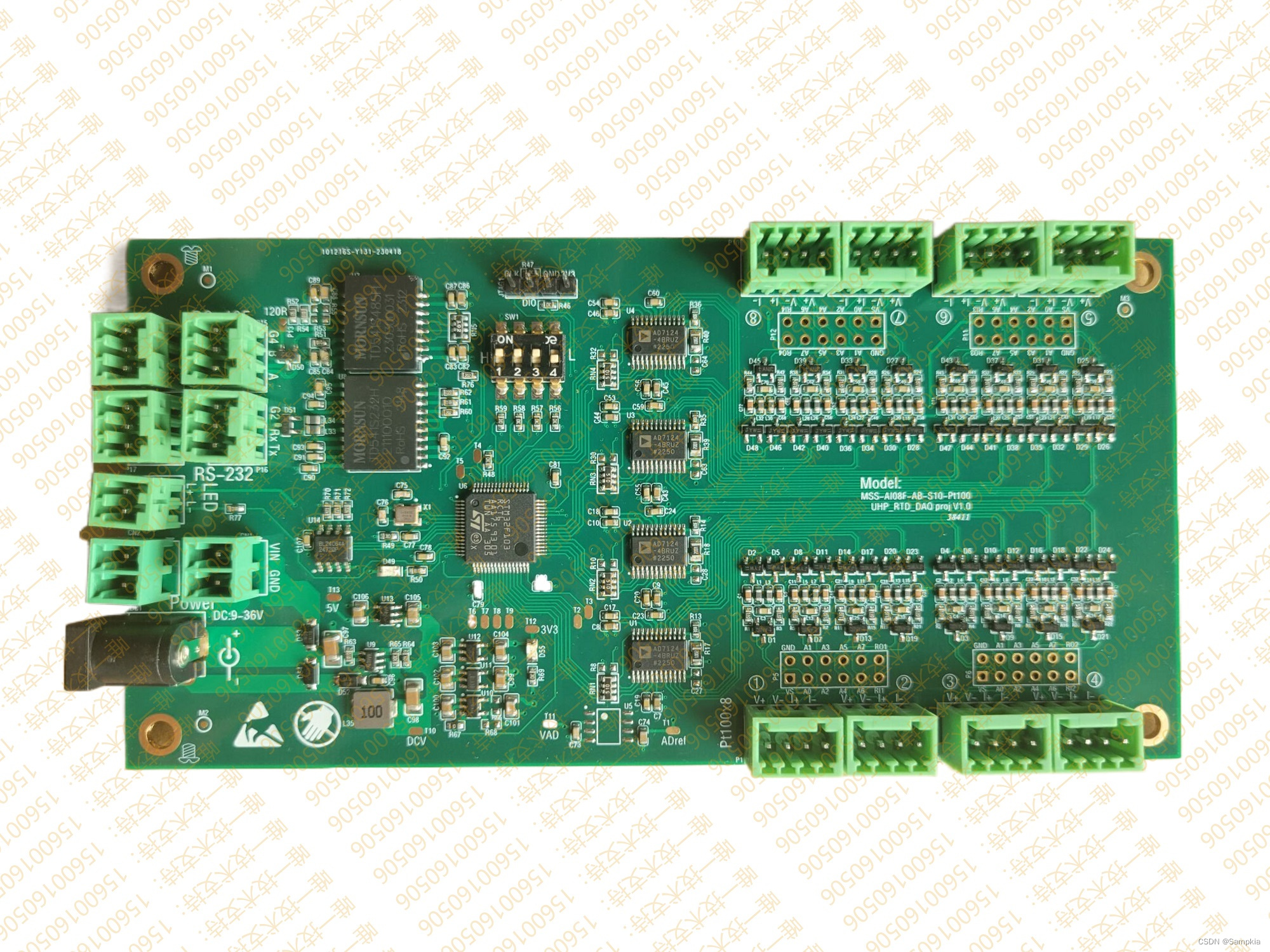

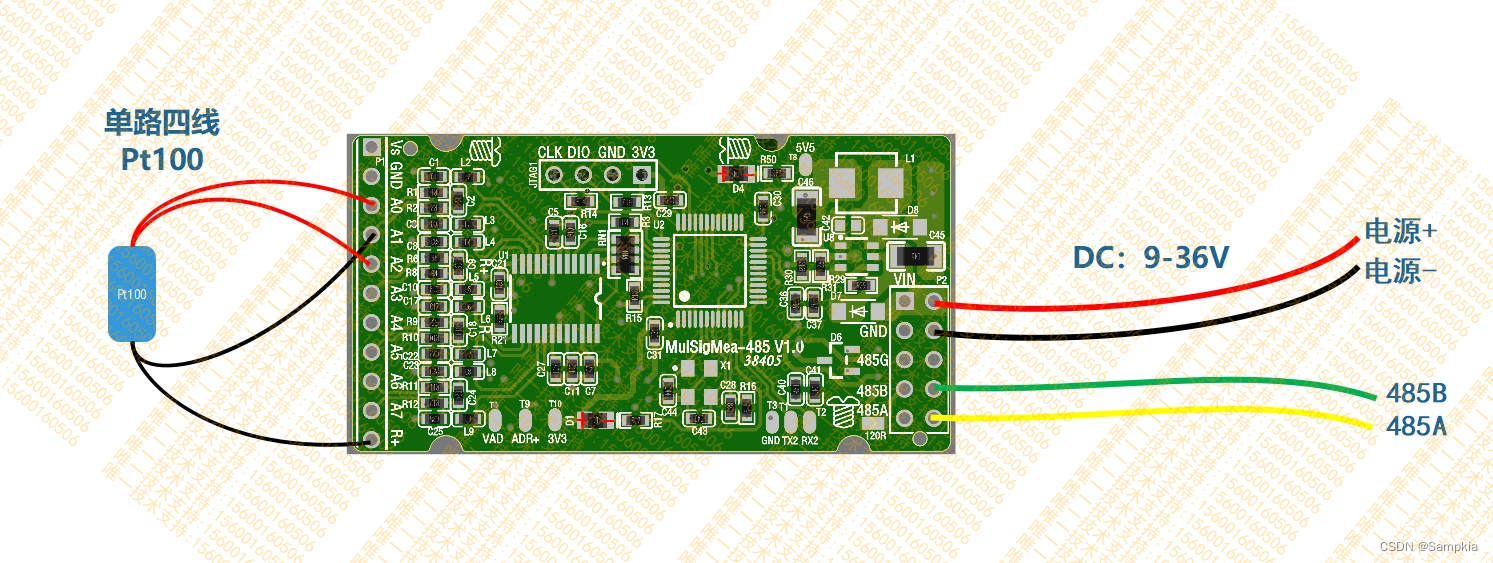

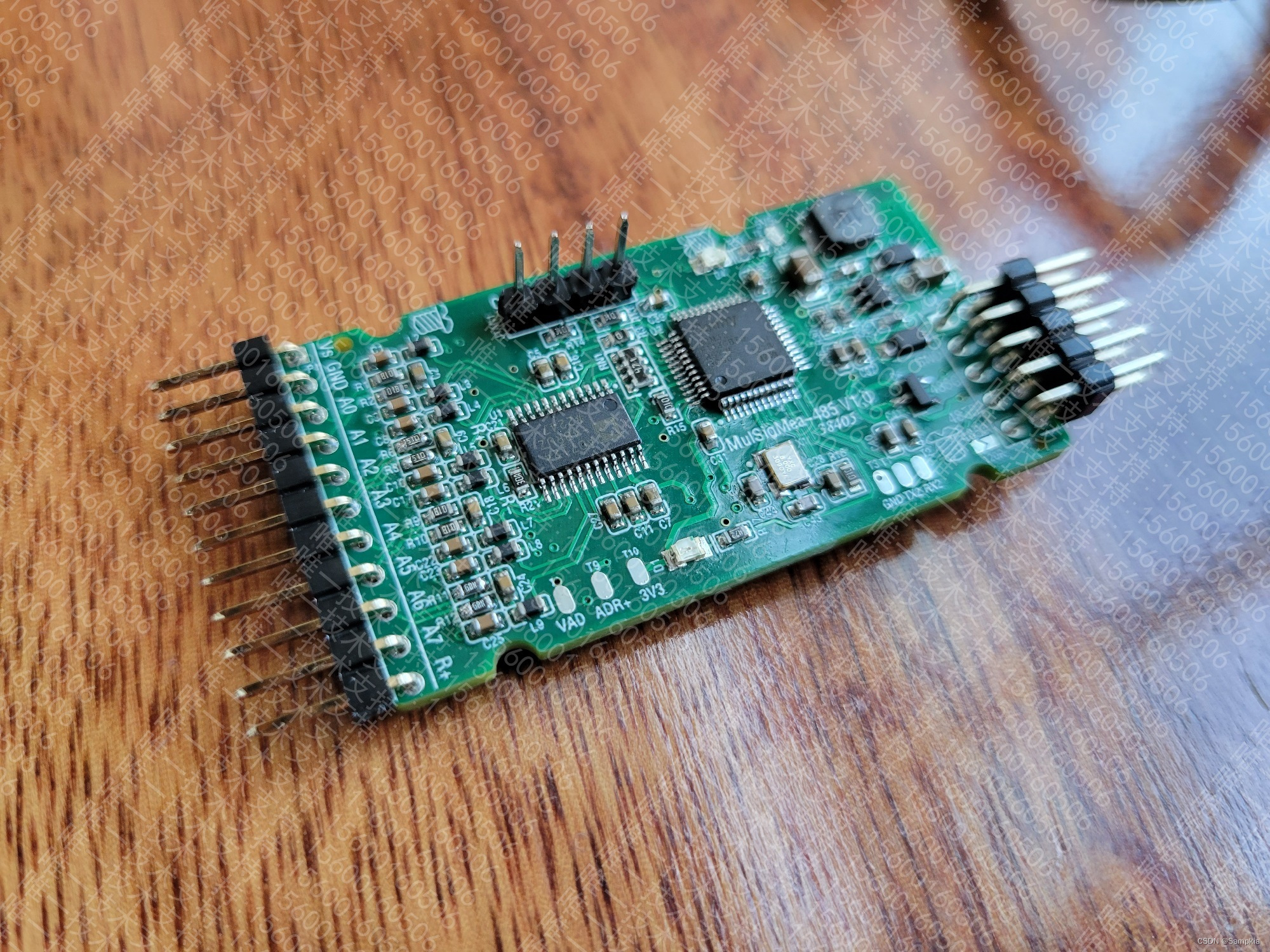

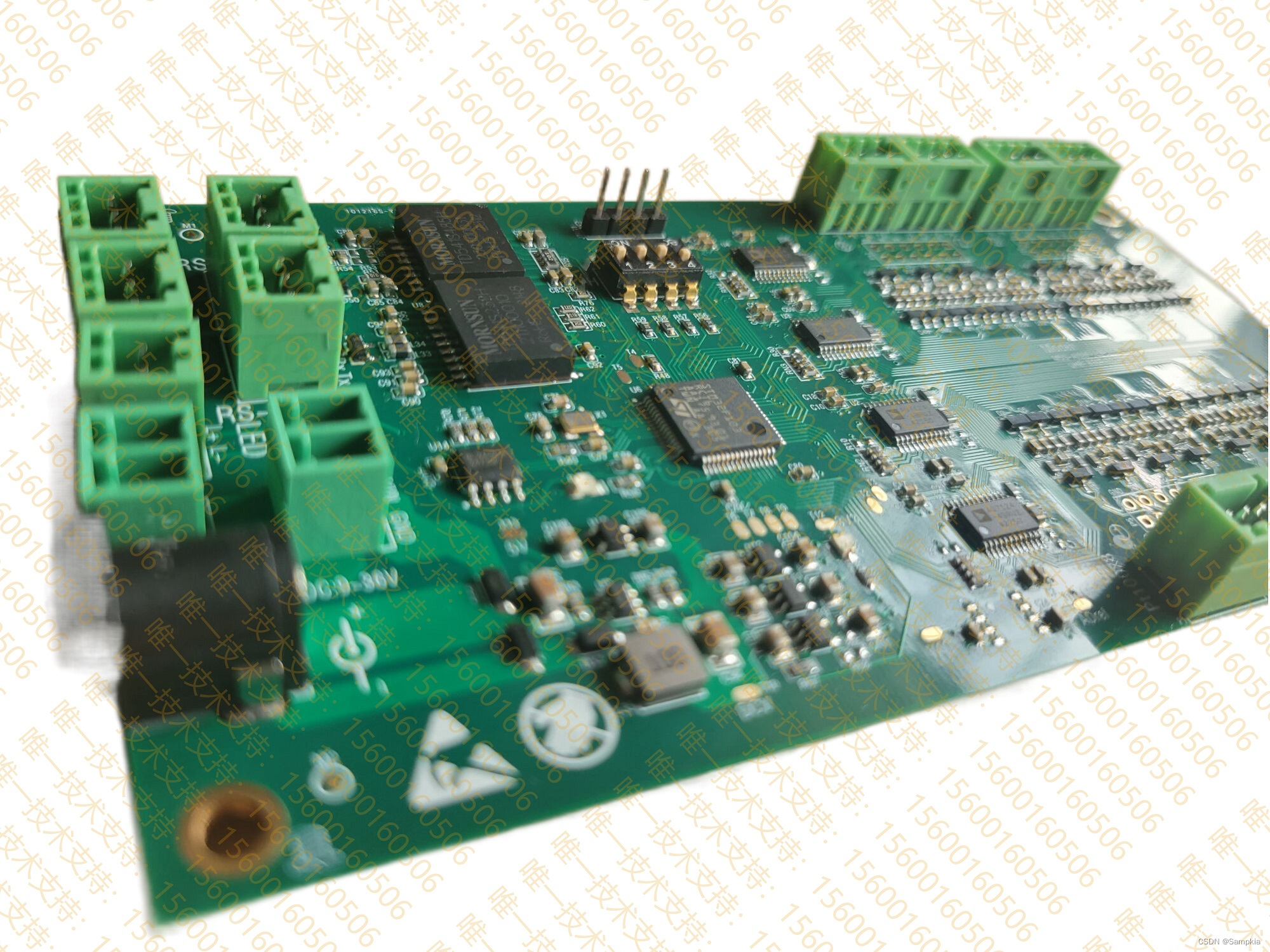

实物图 经常有盗图的加的水印 见谅

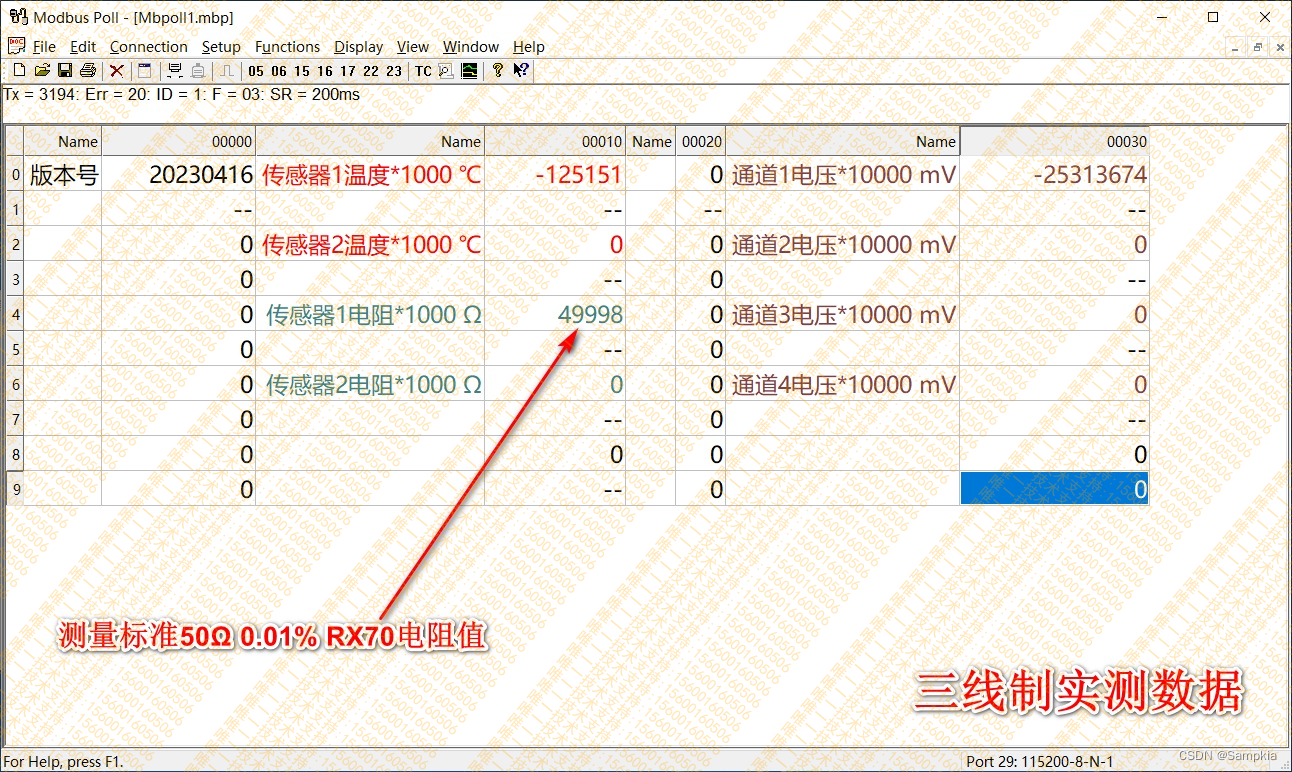

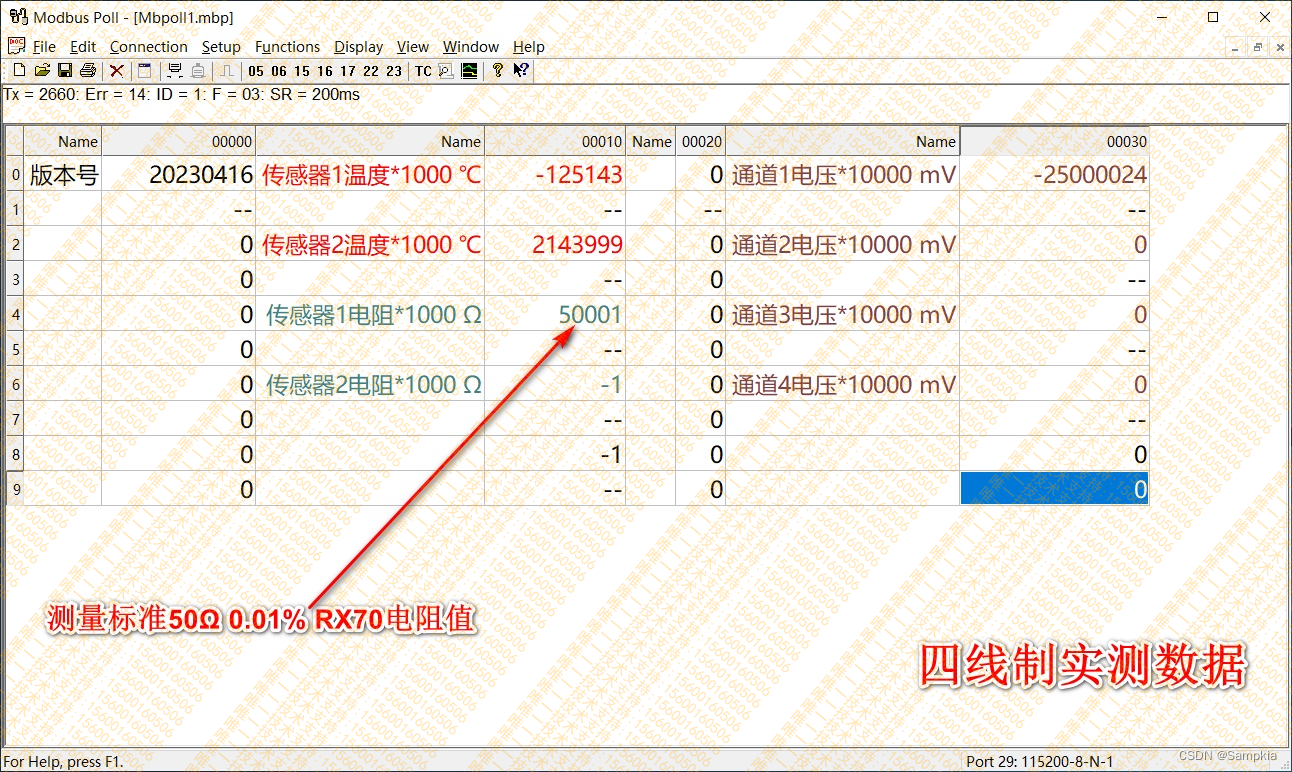

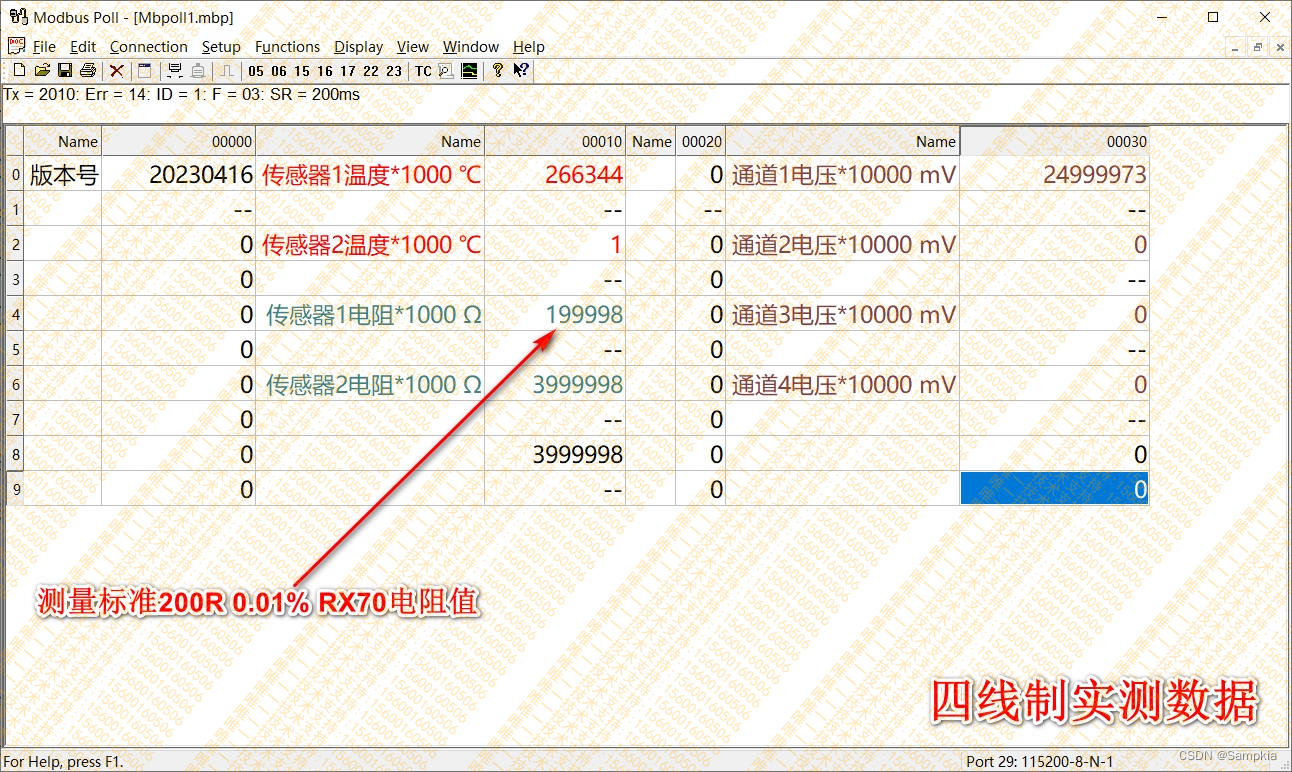

实测数据图
