在使用USB XHCI控制器与iPhone设备进行数据交换时遇到Babble Error问题，表现为部分芯片数据IN异常。排查过程中，确定问题可能与数据包跨帧、超MaxPacketSize及TD transfer size有关。经过分析代码和硬件调试，发现输入和输出上下文初始化预留的端点数量不足，修正后解决了所有异常芯片的问题。总结中指出，不同芯片上电时SRAM的初始值可能因电压等因素导致错误，进而引发Babble Error。
问题现象：xhci的板子通过USB接iphone设备，进行数据OUT和IN，有一些芯片对于OUT,IN都能正常，有一些芯片对于OUT正常，对于IN总是出现babble error. 有时还不能进入事件中断。整体来说就是数据OUT没问题，数据IN对于一些芯片正常，一些芯片不正常，还有一个特殊的芯片是快速开关电源就会正常。

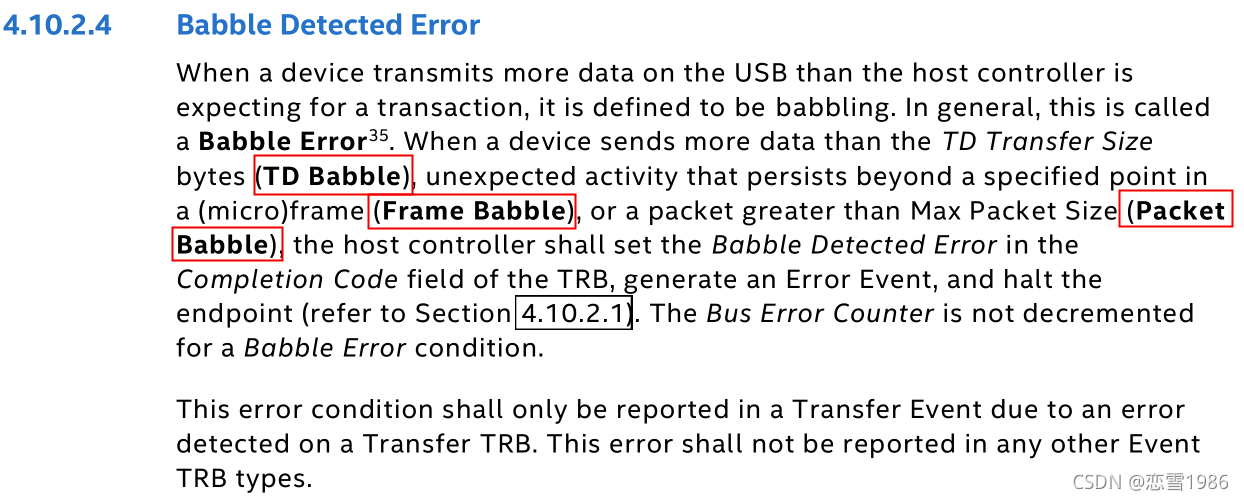

查看xhci对于babble error的描述如下：
意思就是有三种情况下会产生babble error。1：当device 发送的数据 > TD transfer size时，2.当一个包夸帧时，3. 当一个>MaxPacketSize时。
开始我们把log打印出来排除了1，和3，就把原因定位在了2，通过调时钟，调xhci中EOF的time point值，调内核电压等等各种方式都是试了，都没有效果。

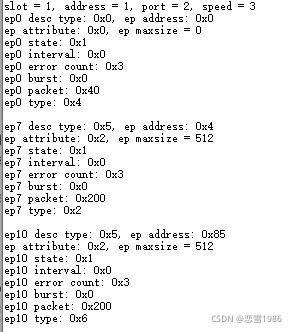

下图是打印的各个端点的output_context种的ep_context的内容，是没有问题的，因为iphone发送的数据包是20个byte，不会超过512的maxPacketSize.
因为IN端点用的是EP10，所以就感觉是这个端点的问题，就用芯片自己模仿了iphone设备，通过改端点号来查找问题
