Altium Designer AD 21 画电路板小问题汇总

shift+c:删除测量的线

在这里插入图片描述
AD19,相同网络铜皮和走线为什么连接不上,铜皮会自动避让走线

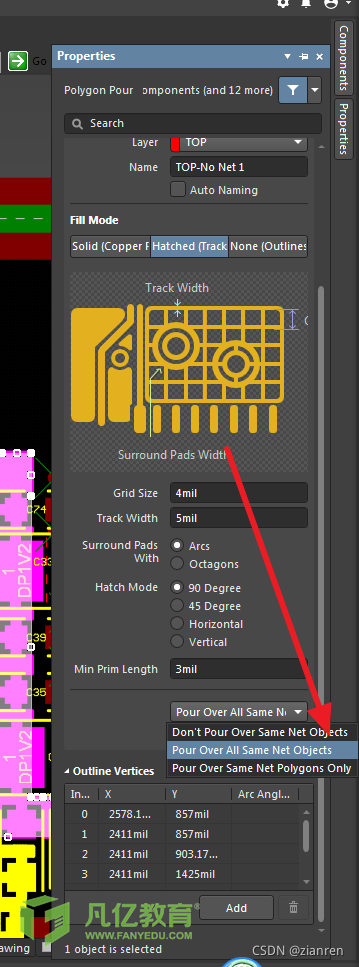

在对应铜皮的属性框中,把相同网络勾选上:

在这里插入图片描述

Pin Swapping Not Avail

AD13画图时器件管脚总是变绿,规则检查报错Pin Swapping Not Available,一时找不出原因。

后发现是自己之前有敷地,为了方便看图,又将敷地给隐藏了,这样器件换个位置管脚就都是绿的

在PCB设计完成后需要对大面积的铜皮添加地过孔,之前都是通过手动添加。现在发现AD有这个功能,试了一下效果不错。

增加地孔可以减小地阻,增加铜皮之间的连接性能。

步骤如下:

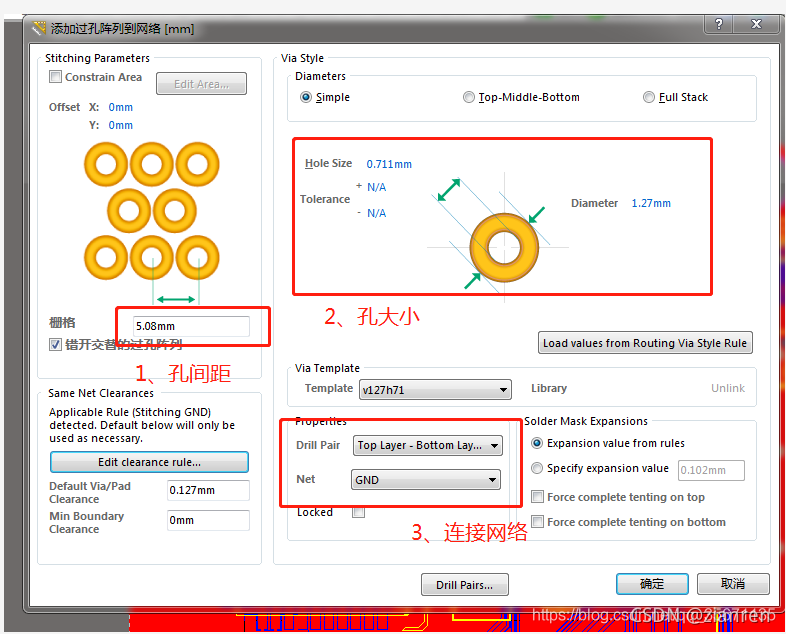

1、在tool(工具)-via stitching-add stitching to net 设置规则如下:
在这里插入图片描述在这里插入图片描述

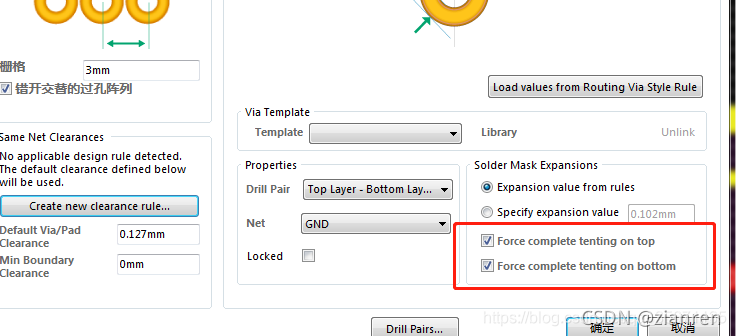

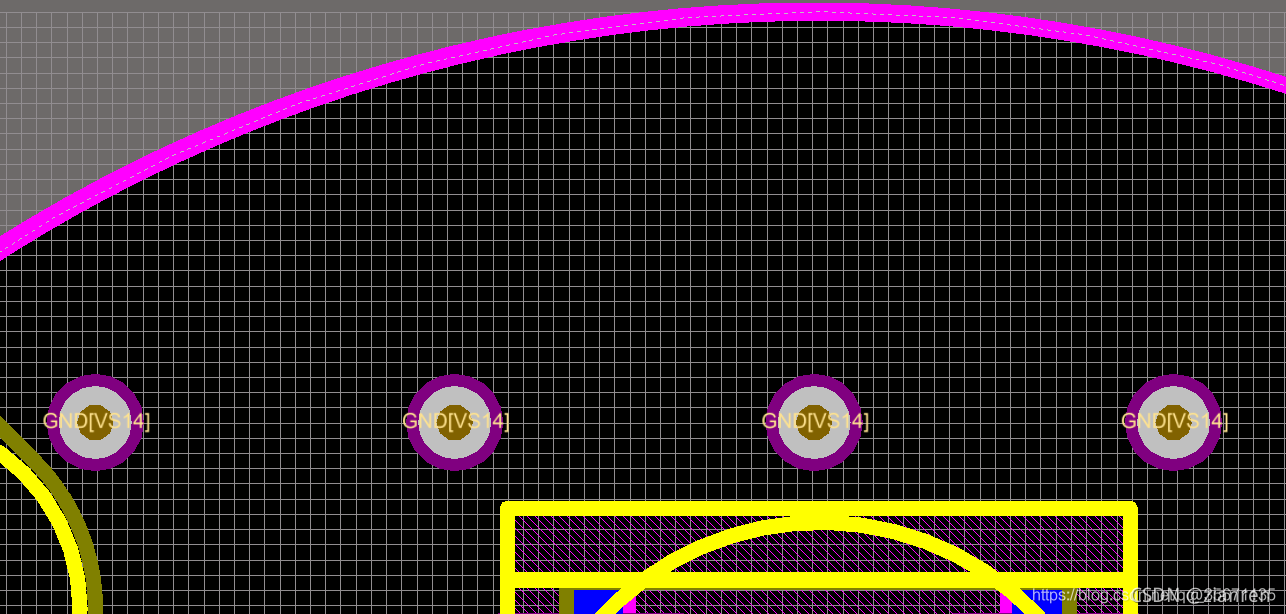

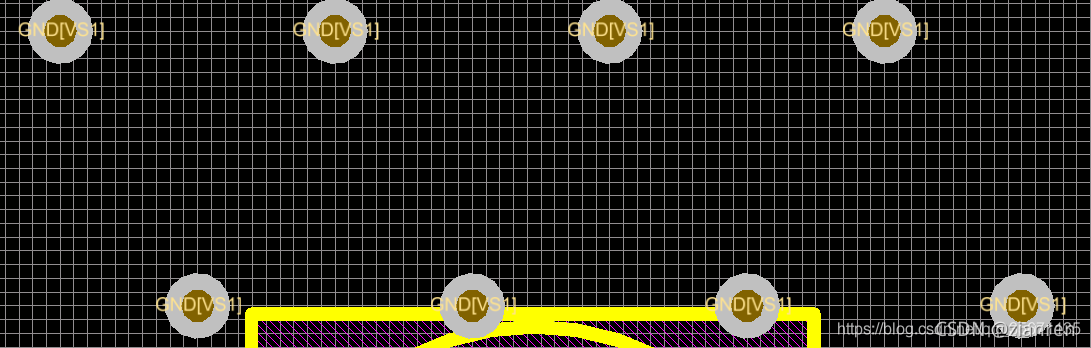

2、如果不需要阻焊层操作,如下图,勾选红框处
在这里插入图片描述在这里插入图片描述

### Altium Designer 22 中相同网络焊盘无法连接及走线自动避让解决方案 在处理 Altium Designer 22 的 PCB 设计过程中,遇到相同网络的焊盘无法正常连接或者走线未能实现预期的自动避让情况时,可以采取以下措施: 对于相同网络焊盘之间的连接问题,在某些情况下可能是由于设计规则冲突或是软件默认设置所引起的。确保所有焊盘和过孔都已正确分配至相应的网络,并且这些对象间不存在任何未定义或错误的设计约束条件是非常重要的[^1]。 针对走线自动避让功能失效的情况,这通常涉及到 DRC (Design Rule Check) 设置不当或者是特定元件属性配置失误所致。检查当前项目的 Design Rules 下 Routing 类目内的 Width 和 Clearance 参数设定是否合理;另外还需确认目标层 Stackup Manager 内各信号层面间的相对位置关系及其关联参数无误。必要时可适当放宽 clearance 值以便于布线操作顺利进行[^5]。 此外,当面对复杂多变的实际应用场景需求时,利用第三方辅助工具如 `FanySkill4AD_V1.3.0` 这样的自动化脚本来增强和完善原有功能不失为一种有效途径。该脚本能够帮助用户更加便捷地完成诸如敷铜等常规任务的同时也提供了更多自定义选项支持个性化定制化开发工作流[^3]。 ```python # Python 示例代码用于演示如何修改Altium Designer中的设计规则 def adjust_design_rules(): # 获取当前活动文档 pcbDoc = GetActiveDocument() # 修改线路宽度规则 widthRule = pcbDoc.Rules['Width'].AddNewRule('CustomWidth') widthRule.Constraint.Width.Min = '0.2mm' widthRule.Constraint.Width.Max = '0.3mm' # 修改间距规则 clearanceRule = pcbDoc.Rules['Clearance'].AddNewRule('CustomClearance') clearanceRule.Constraint.Clearance.Value = '0.2mm' ```
