【创客教育】电位器的连接方法

‌电位器（Potentiometer）是一种可调的电子元件。也可称为可变电阻器

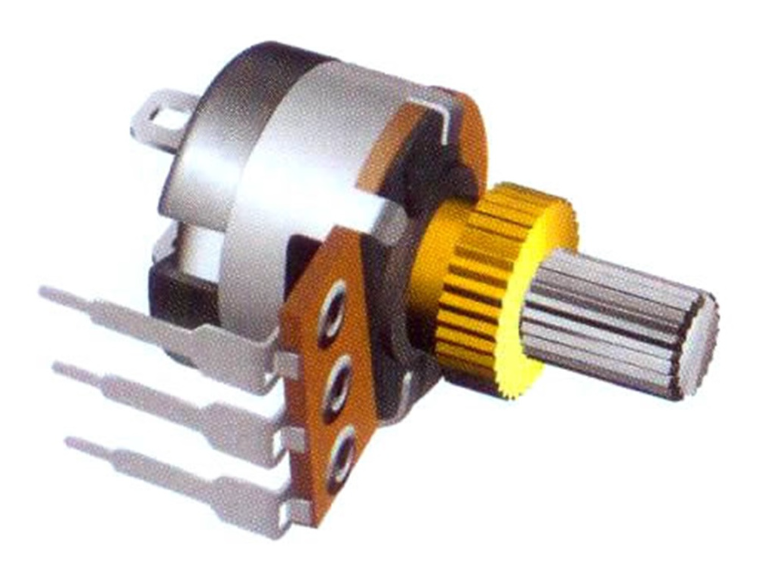

电位器是由一个电阻体和一个旋转或滑动系统组成。
电位器通过手动调节转轴或滑柄，改变动触点在电阻体上的位置，从而改变动触点与任一个固定端之间的电阻值。比如电阻器的大小为250KΩ，则电阻在0~250KΩ之间改变。进而改变电路中的电压、电流的大小。

电位器引脚详解
电位器一般有三个脚组成。分别为引脚1（左引脚）‌‌、引脚2（中间引脚，滑动端）‌、引脚3（右引脚）‌。

接线方法主要取决于其在电路中的具体应用，常见的接线方式如下：

1. 分压器或控制电流的应用
   引脚1：接到电源的正极。
   引脚3：接到电源的负极（即地线，GND）。‌

‌引脚2（滑动端）：连接到后续电路，作为输出端，可以通过它获取调整后的电压或改变电流大小。

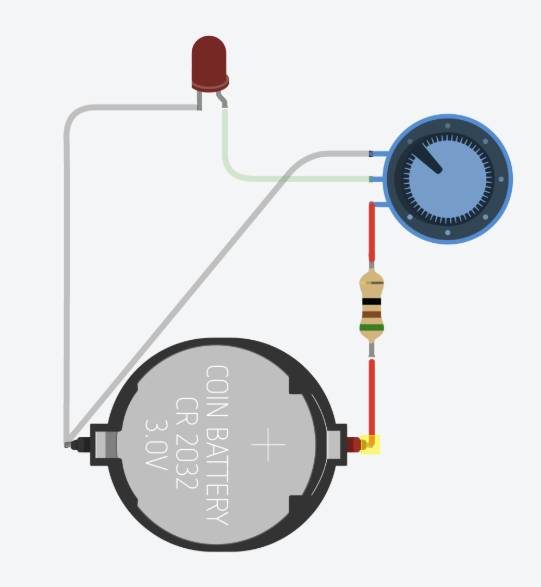

2. 可变电阻接法
   ‌引脚1：将端子1连接到电源正极。
   ‌引脚2：连接到负载或后续电路。
   引脚3：悬空‌。

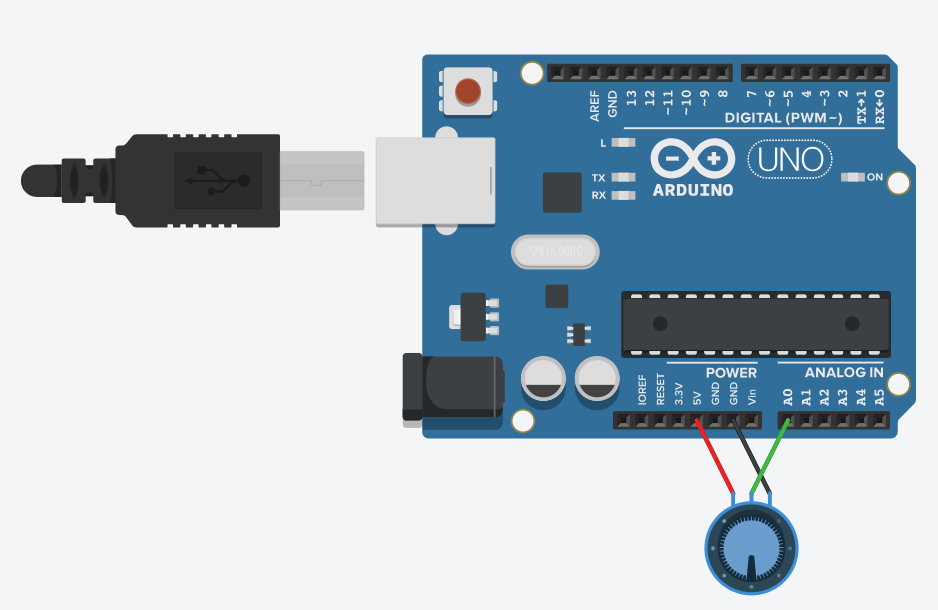

3. 在Arudino等项目中应用，获取可以变化的模拟电压：


4. 分压器或控制电流的应用
   引脚1：接到电源的正极（5V）。
   引脚3：接到电源的负极（即地线，GND）。‌
   ‌引脚2（滑动端）:接到模拟输入端，可以获取5V以内的不同电压模拟信号。
