[蓝牙核心规范5.3][Vol 2 BR/EDR控制器][Part A 无线电规范]

蓝牙文档官网：
https://www.bluetooth.com/specifications/specs/
蓝牙核心规范5.3:
https://download.csdn.net/download/u012906122/74651266

2 频带和通道管理

蓝牙系统工作在2.4GHz ISM频带。频带范围是2400MHZ到2483.5MHZ。

 表2.1：工作频带
RF通道间隔1MHz。

3 发射器特性

蓝牙设备基于它们的输出功率分为三个电源类：

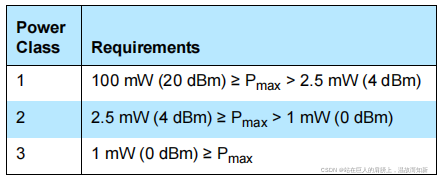

表 3.1：电源类

3.1 基本速率

3.1.1 调制特性

调制是GFSK(高斯频率移位键控)，BT=0.5。调制指数应在0.28~0.35之间。

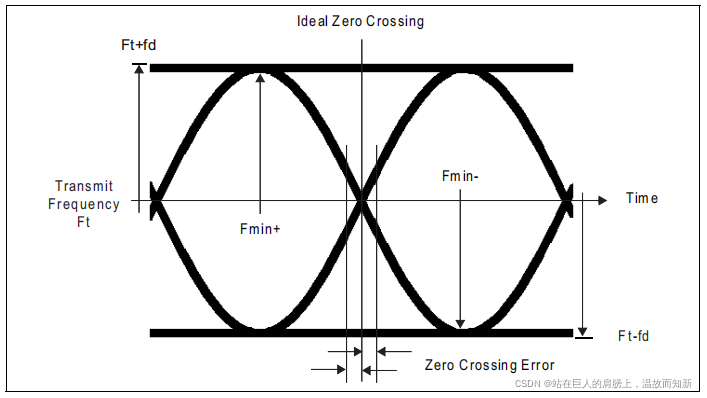

 图 3.1：GFSK参数定义
最小频率偏差不得小于115kHz。所传输的数据的符号速率为1Msym/s。
过零误差是理论符号周期和测量的时间之间的时间差，应小于符号周期的±1/8。

3.1.2 辐射发射

带内辐射发射应被测量为一个跳频无线电，这个跳频无线电在一个RF通道上发生，在第二个RF通道上接收；这意味着合成器可能会在接收和发送之间改变RF通道，但总是返回到相同的发送RF通道。

3.1.3 无线电频率忍耐度

传输的初始中心频率应在Fc±75kHz以内。初始频率精度被定义为在传输任何数据包信息之前的频率精度。
一个数据包内的发射器中心频率偏移如表3.3。

表3.3：数据包中允许的最大频率偏移

3.2 增强数据速率

增强数据速率的关键特点是调制模式可在包内改变。接入码和包头部，定义在[Vol 2] Part B, Table 6.1的，将以基本速率1Mb/s的速率GFSK调制模式传输，而剩下的同步序列，负载和尾部序列是以增强数据速率PSK调制模式(2~3Mb/s)传输的。

3.2.3 无线电频率忍耐度

相同的用于基本速率传输的负载频率Fc被用于增强数据速率的传输。发送初始中心频率精确度应在Fc±75 kHz内。最大的偏移不应超过±75 kHz。

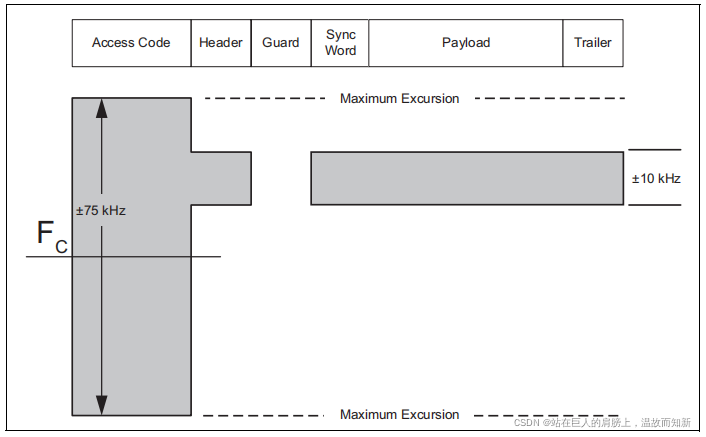

图 3.3：负载频率掩码
如图，接入码的最大偏移是±75 kHz。头部，同步字，负载和尾部的最大偏移是±10 kHz。

4 接收器特性

接收器特性应使用[Vol 3] Part D, Section 1定义的的回环来测试。这一章节的参考敏感等级是-70dBm。

4.1 基本速率

4.1.1 实际的敏感度等级

实际灵敏度级别定义为满足原始比特误码率(BER)为0.1%的输入级别。接收器的灵敏度应小于等于-70dBm。

4.1.2 干扰性能

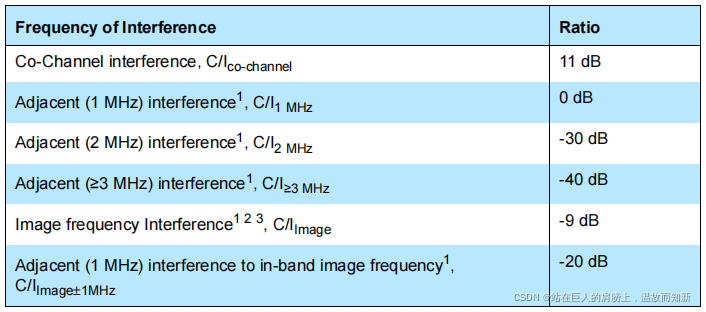

 表 4.1：干扰性能
这些规范仅在标称温度条件下进行测试，设备在一个射频信道上接收并在第二射频信道上发射；这意味着合成器可以在接收和传输之间改变射频信道，但始终返回到同一接收射频信道。

4.1.3 带外阻塞

带外抑制(或拒绝)应通过参考灵敏度水平3dB的信号测量。干扰信号应为一个连续的波信号。误码率应为≤0.1%。带外堵塞应满足以下要求：

表4.2：带外抑制(或拒绝)要求

4.1.4 交调特性

在以下条件下，应满足参考灵敏度性能，BER=为0.1%：
所需信号的频率应为f0，功率电平应高于参考灵敏度电平6dB。
静态正弦波信号的频率应为f1，功率级为-39dBm。
蓝牙调制信号应为f2，功率电平为-39dBm。
频率f0、f1和f2的选择应为f0=2f1-f2和|f2-f1|=n*1MHz，其中n可以为3、4或5。该系统应至少满足三种替代方案中的一种(n=3、4或5) 。

4.1.5 最大可用级别

接收机运行的最大可用输入级别应大于-20dBm。在-20dBm输入功率时，误码率应小于或等于0.1%。

4.1.6 接收器信号强度指示器

如果设备支持接收信号强度指示器(RSSI)，则精度应为±6dB。

4.1.7  参考信号定义

蓝牙调制干扰信号应定义为：
调制=GFSK
调制指数=0.32±1%
BT=0.5±1%
比特率=1Mb/s±1ppm
调制数据需要信号=PRBS9
调制数据干扰信号=PRBS15
频率精度优于±1ppm

4.2 增强数据速率

4.2.1 实际的敏感度等级

实际灵敏度级别应定义为满足原始比特误码率(BER)为0.01%的输入级别。对蓝牙π/4-DQPSK和8DPSK增强数据速率接收器要求的实际灵敏度应为-70dBm或更高。

4.2.2 误码率性能

接收器在高于参考灵敏度水平10dB时的误码率应低于0.001%。

4.2.3 干扰性能

下表中定义的信号干扰比应达到0.1%或更高：

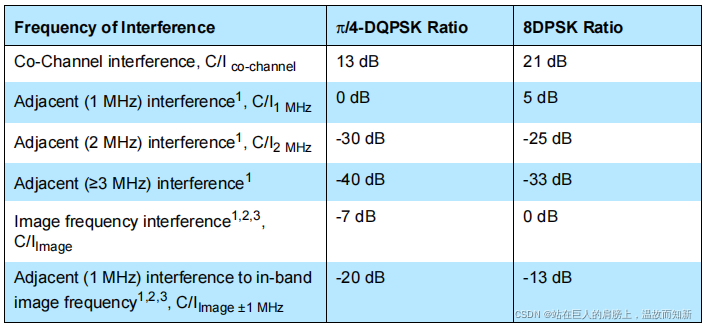

表 4.3：干扰性能

4.2.4 最大使用级别

接收器运行的最大使用输入级别应大于-20dBm。在-20dBm输入功率时，误码率应小于或等于0.1%。

4.2.6 参考信号的定义

2Mb/s蓝牙信号定义为：
调制=π/4-DQPSK
符号速率=1 Msym/s±1
ppm频率精度优于±1 ppm
所需信号的调制数据=PRBS9
干扰信号的调制数据=PRBS15
均方根差分误差矢量幅值<5%
数据包的GFSK和DPSK部分的平均功率应等于±1dB以内

3Mb/s蓝牙信号定义为：
调制=8DPSK
符号速率=1 Msym/s±1
ppm频率精度优于±1 ppm
所需信号的调制数据=PRBS9
干扰信号的调制数据=PRBS15
均方根差分误差矢量幅值<5%
数据包GFSK和DPSK部分的平均功率应相等在±1分贝范围内
