【Git】git分支图谱你会看吗？我来一步步和你分析

对于刚接触git的同学来学，学会看git分支图，可以更清楚地使用git参与团队协作开发。接下来，咱们就进行场景模拟，来演示下git的分支图是怎么产生的。

一. 项目立项，去github上创建仓库

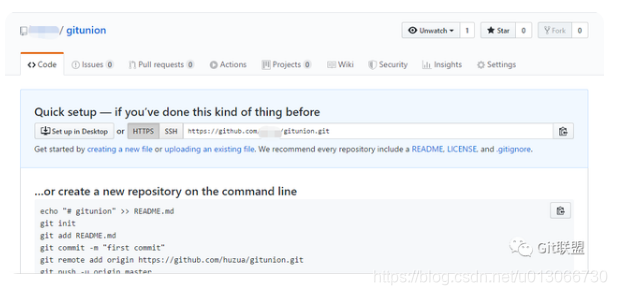

项目通过了老板的审批，CTO此时去github上建仓库



这个大家都会，就不浪费大家时间了。

二，程序员小王进行开发

由于人手不够，暂时小王独自开发。首先在本地建立一个工作区（文件夹）

，然后克隆远程仓库的项目。

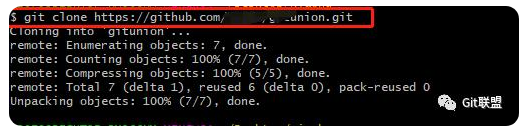

git clone https://github.com/****/gitunion.git



小王开发，新建文件夹wang_1.text,然后提交到本地

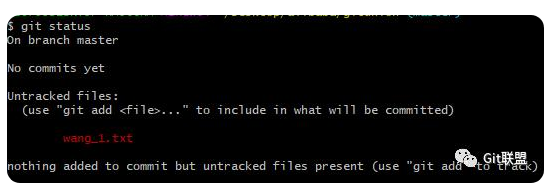

使用命令查看工作区状态：

git status



红色文件即表示git还未对该文件进行管理。我们必须让git管理他。

输入命令。

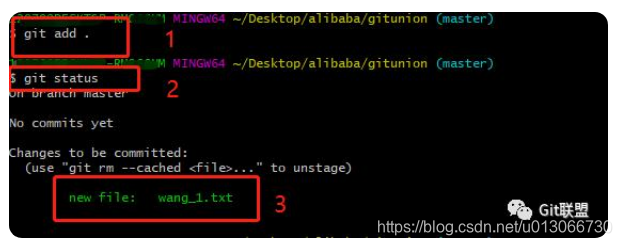

git add .//再次查看状态git status



此时颜色变绿，表示已被git托管。

提交被git托管的代码到暂存区

git commit -m "wang first commidt"

此时代码已经提交到暂存区了。我们可以继续创建文件wang_2.txt.然后按照一样的步骤提交。

输入命令：

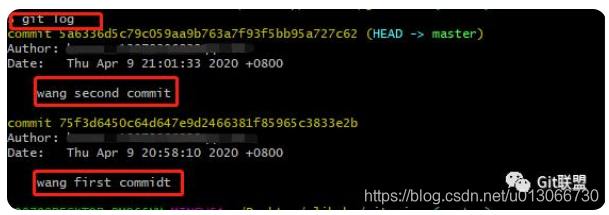

git log



可以看到我们两次代码的提交信息（提交人，日期，message等）。此时我们使用gitbash自带的图形显示工具

输入命令就能显示

gitk

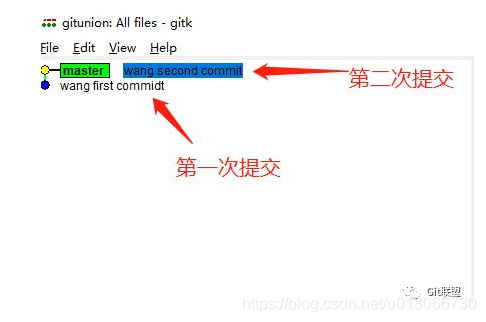

可以看到当前分支master（git默认的主分支）指向第二次提交。

此时小王提交本地分支到远程仓库的master分支。（注意：需要关闭gitk工具，才能再次输入命令）

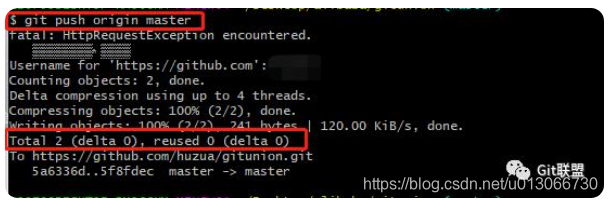

git push origin master

三，小李加入团队并行开发

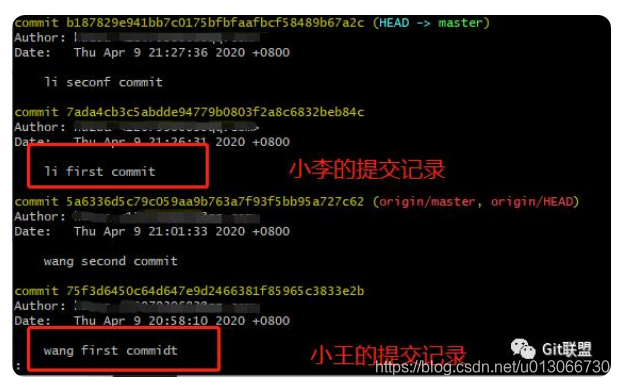

小李被hr招聘进来，和小王一起开发。他在本地克隆仓库，创建文件li_01.txt和文件li_02.txt。并进行了两次提交。使用



我们可以看到小李克隆的项目包含了小王的所有版本信息。这很好理解，因为小李是基于小王的版本克隆的。

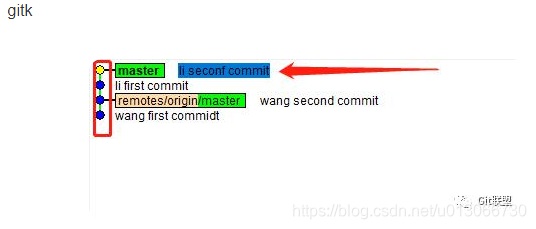

接下来看下小李的git关系图。同意输入命令

gitk



在小李的版本库上，分支指向小李的最新提交。黄色节点是指当前版本指向。

小李开发了一段时间，把当前的代码提交到远程仓库后就离职了。

git push origin master

四，小王提交代码到远程仓库

小王在小李的开发期间，自己也在不断开发。也开发了wang_3.txt这个文件，并且提交到本地的版本库中（commit命令）。此时小王的提交历史只有他自己开发的三个。

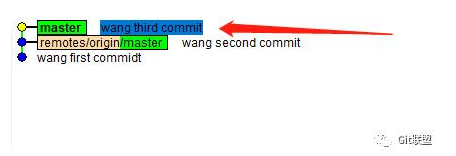

版本关系如如下。



我们可以看到，小王和小李在各自的工作区中都是直线向前的。对于每个人所在的直线，git上称为泳道。

此时小王也提交了代码到远程仓库上。

git push origin master

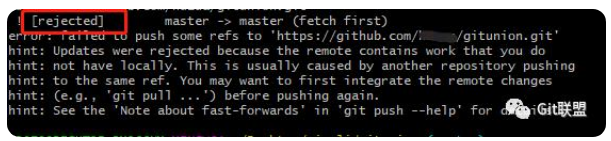

提示提交被拒绝，原因是小李在小王提交之前有更新版本库，所以小王必须将远程版本库与本地更新，即pull远程项目，此机制是保证本地提交之前和远程版本库是一致的，这样就不会覆盖他人的修改了。

拉取远程代码命令：

git pull origin master

再执行提交代码

git push origin master



代码提交成功。

五，CTO小胡拉取项目验收

此时项目已开发结束，CTO小胡拉取项目

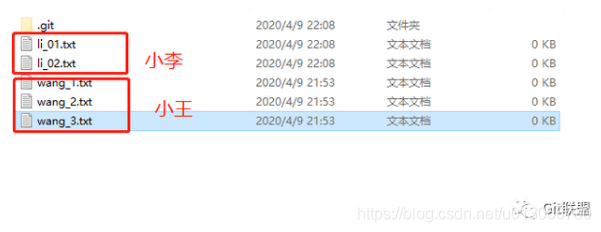

可以看到小胡的本地有了小李和小王两个人的开发成成果

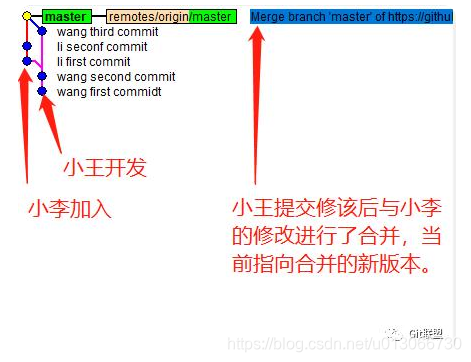

此时打开gitk，观察版本的图形变化



可以看到我们的版本变化。

这是基本的分析。其实万变不离其中，再复杂的图谱也是围绕着本质来的。
