【ISP】PS混合模式（8）柔光（Soft Light​）

嗨，这篇文章我们将会讨论到鼎鼎大名的柔光模式。这个模式非常非常的出名，以至于我随便在百度一搜，都出来很多文章，有介绍用法的，有介绍简单原理的等等，这些文章大多数都写得非常的好。

可是并没有我要的知识，迫于无奈，只能自己查资料和做实验了。这个模式是所有模式中公式最为繁杂的（色相组除外），虽然我也看不懂这些公式是什么意思。不过无所谓，看的懂图像就可以，而且我们有工具，可以帮助我们了解公式的机制。

1.预先定义

原则1：我们不妨把上方图层定义为B层，下方图层定义为A层，最后混合层为C层。

原则2：定义B图层的某点像素为点B， A图层的某点像素为点A， C层的某点像素为点C。

（因为一个像素点是通过三个通道来显示的，所以点A的值为(Ar,Ag,Ab)；点B，点C也同理。）

原则3：把0-255区间的换算，转换为0-1区间的换算(重点)：

0对应的是0.

128对应的是0.5

255对应的是1.

（所以，RGB的三个通道的像素亮度的分别数值就改为0到1，而不是0到255了。）

原则4：混合的意思是两个图层RGB的三个通道分别混合，最后一起显示。

原则5：这些公式仅适用于RGB图像，对于Lab颜色图像而言，这些公式将不再适用。

2.柔光

柔光（soft light，soft 的意思：软的; 柔软的; 硬度较低的; 较软的; 柔滑的; 细滑的; 细腻的）

我们看看ps官网的定义:
柔光 使颜色变暗或变亮，具体取决于混合色。
此效果与发散的聚光灯照在图像上相似。如果混合色（光源）比 50% 灰色亮，则图像变亮，就像被减淡了一样。
如果混合色（光源）比 50% 灰色暗，则图像变暗，就像被加深了一样。使用纯黑色或纯白色上色，可以产生明显变暗或变亮的区域，但不能生成纯黑色或纯白色。

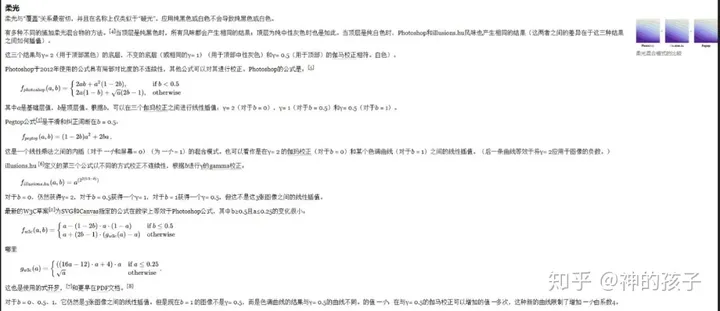

维基百科的定义：

说实话，看完两家的讲解后，我一脸蒙比，卧槽，这是啥？？

突然觉得白底黄字的那个公式好简单。。。。。。。
不过，本着科研精神，不懂的地方就尽量去搞懂嘛。

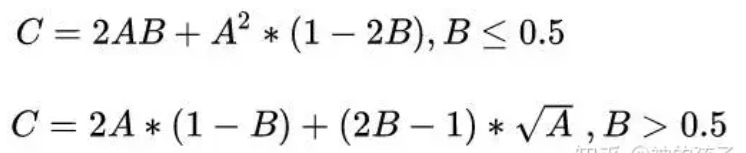

那么柔光的公式是什么？找找看？没错就是：

2.1B层为纯黑

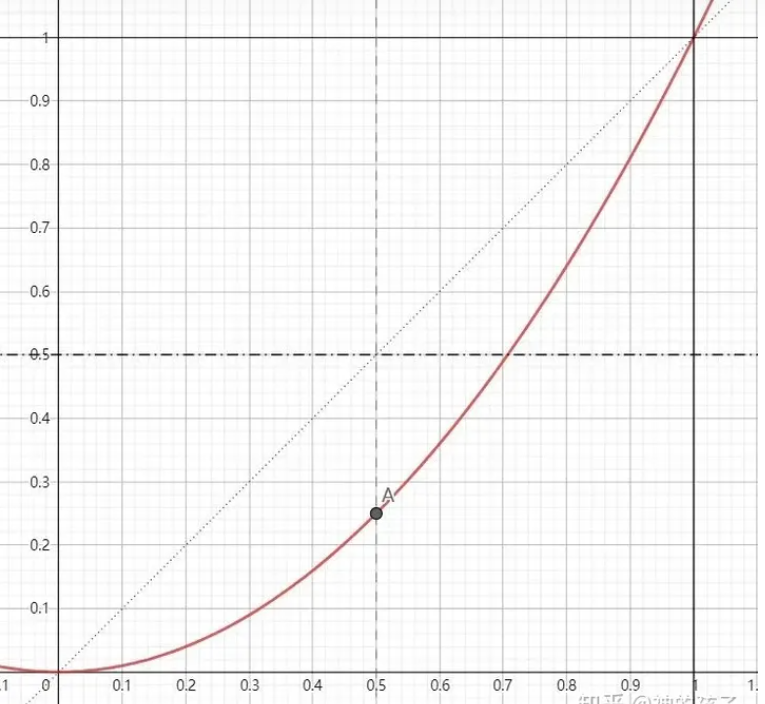

当上方B层为纯黑时，也就是B=0，那么结果层C=A^2，这就是一个简单的二次方程。
图像如下所示：

可以看到，在柔光模式下，只要我们下层没有黑色，那么无论上层多么黑，结果层都不会出现黑色。这是理论上的情况。

（实际上的情况是，A层的亮度必须大于等于5%，否则，B层为黑色的时候，C层也会出现黑色。因为5%的平方等于0.0025，这是连1%都不到的亮度呀。）

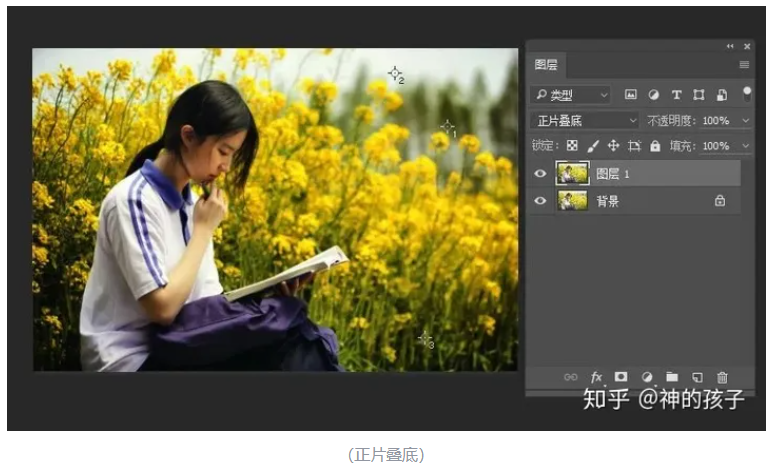

这个函数图像熟悉吗？没错，就在正片叠底那篇出现过。

如果你没有忘记正片叠底的话，当自己混合自己的时候，实际效果和使用黑色进行柔光混合是一样的。（又来这种巧合。。。。。）

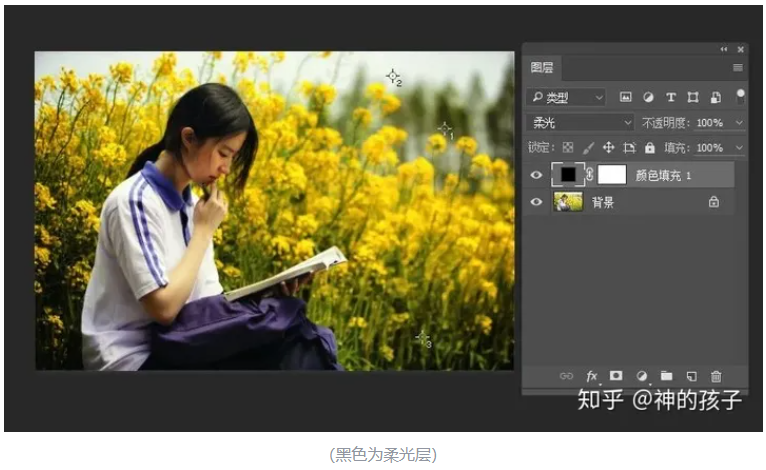

我们来看效果：

2.2上层B层为白色

那么当上层B层为白色时，也就是B=1会发生什么呢？

如果B层为白色，那么 最后的结果层.

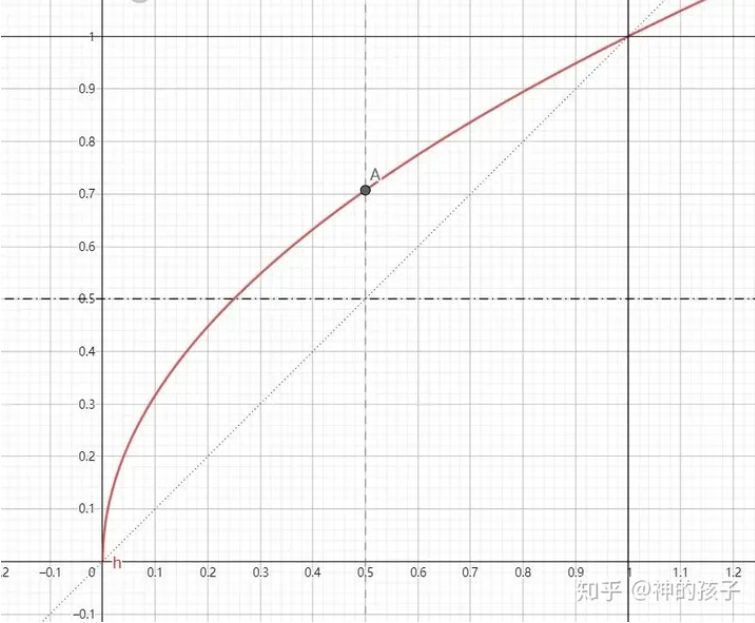

图像如下：

这个图像或许你会说，这不是和自己滤色的函数图像吗？

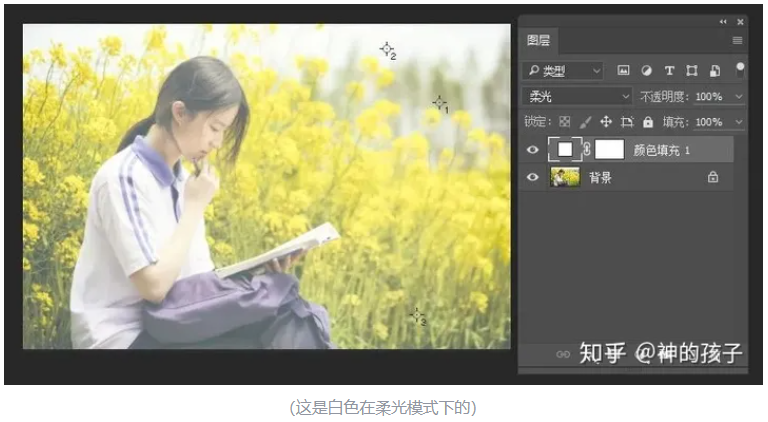

不不不，这个和滤色不一样。不信？好，我们来看看效果。

可以看到滤色模式下，光线更为猛烈些，柔光就显得很朦胧。
如果你有印象的话，应该记得滤色模式下，自己混合自己的公式是这样的:

(其实我也忘记了，但是我拿正片叠底反相，再反相，就可以得出滤色了)

滤色的公式很明显和柔光的是不一样的。

为什么不搞的一样呢？

本来我也好奇，但是后来明白了。如果一样的话，那么光线看起来就不柔了。

这也是柔光模式和叠加模式不一样的地方。叠加是对称的，你阴影搞什么，我高光反着搞就行了，但柔光不是。

2.3自己和自己混合

公式太长就不写了。（其实就是偷懒！！啧啧啧！）

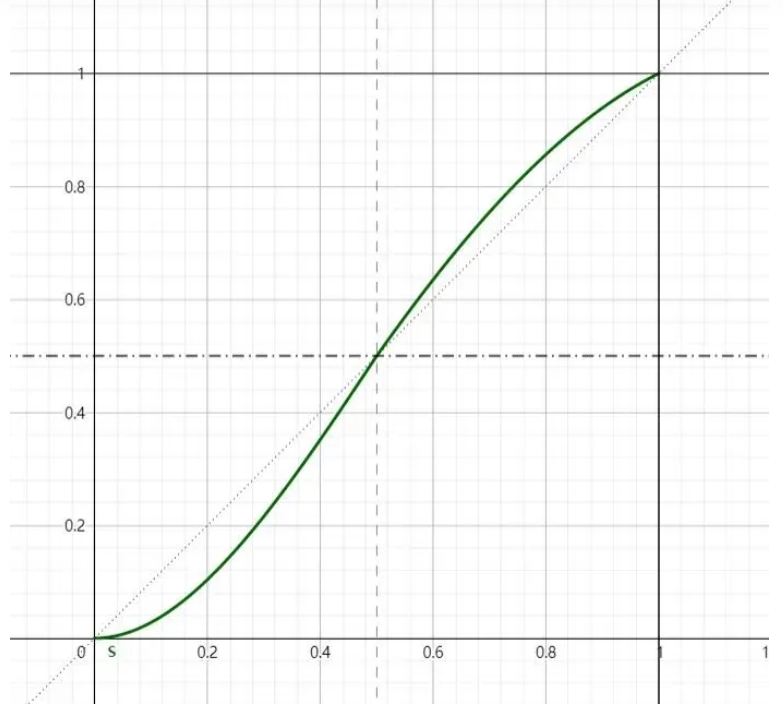

直接看图像，我们直接看图像吧。

是一条和叠加相似的曲线，但比叠加柔和很多。

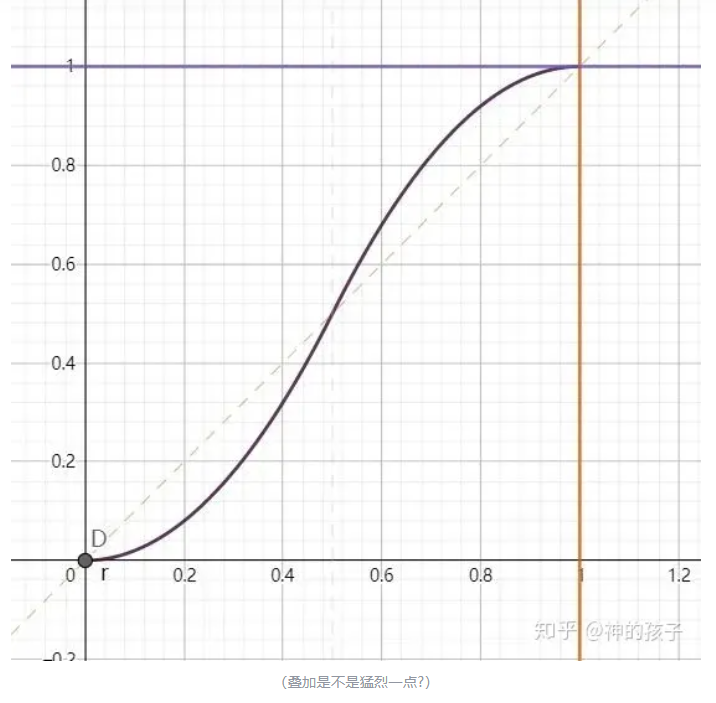

叠加的曲线长这样的：

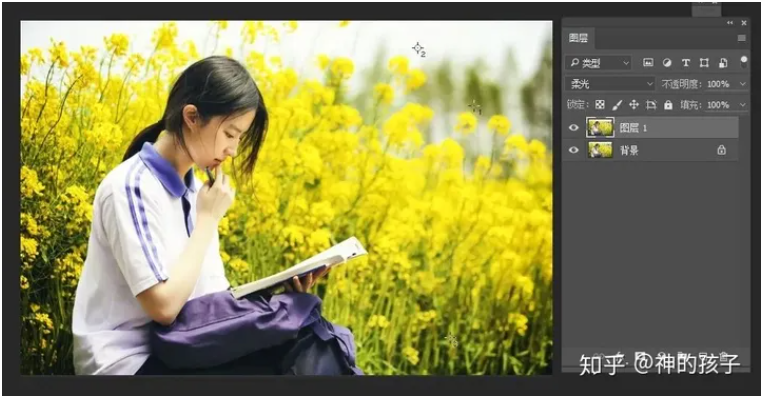

自己和自己时，柔光混合的效果图：

对比度增加了一点点。

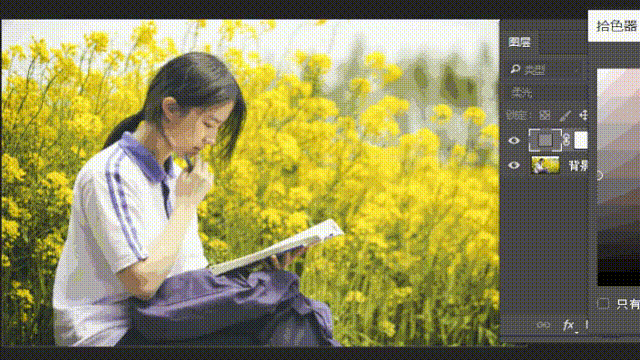

2.4B层在柔光模式下，从灰到白，从白到黑的效果是怎样的呢？

效果图是这样的：

（柔光模式下，从灰到白，从白到黑的效果图）

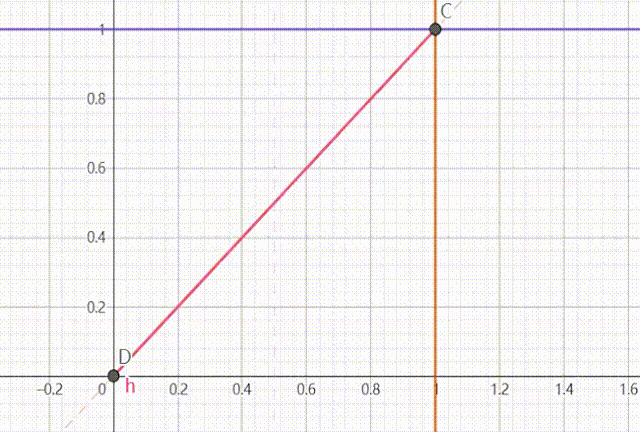

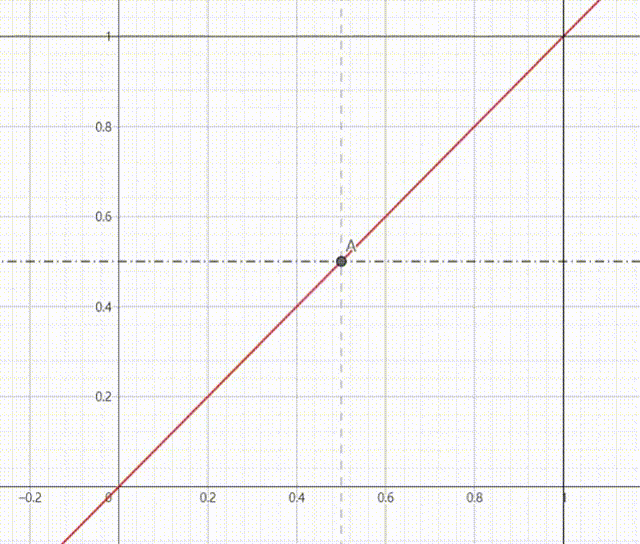

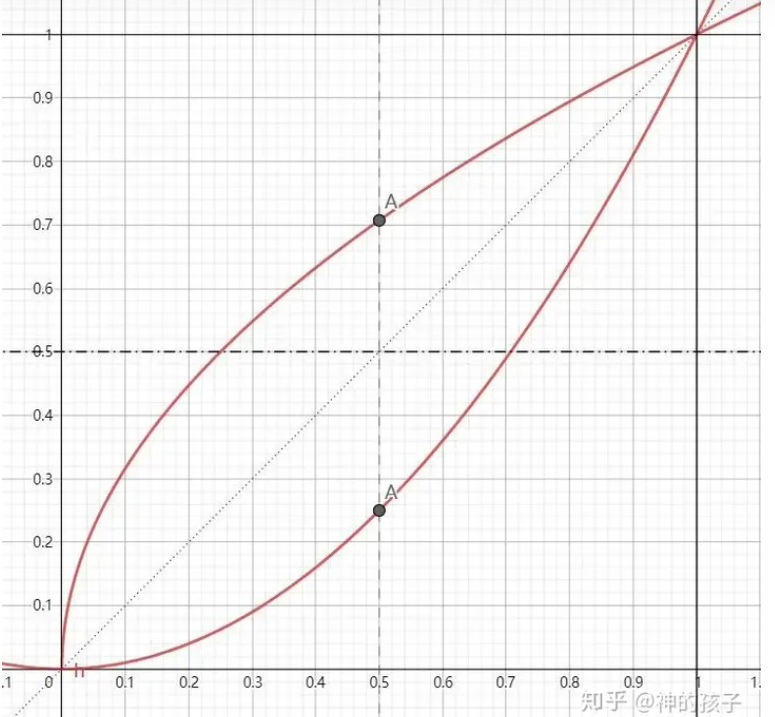

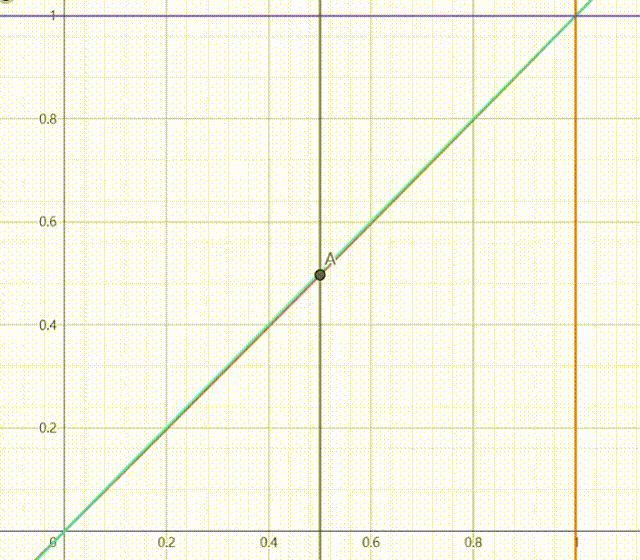

函数曲线图像下面这样：

这个图的变化，看着是不是有点熟悉？？想起什么没有，像不像叠加？

叠加的样子是这样的：

它们的两条曲线的交点都是在x=0.5处。

或许你会说，不像呀？

那是你还没看到后面的几个模式。不经历暴风雨，又怎么知道太平可贵。

同样，这个模式和叠加一样，当B层大于50%灰的时候，结果层是变亮的。

 （曲线图）

(效果图)

当B层小于50%灰的时候，结果层变暗了。

（曲线变化图）

（效果图）

可以看到无论是变亮还是变暗，图像的阴影区域变化 都要比高光要来的猛烈。

（可以看到柔光模式下，可以变化的明暗区域是蛮小的。只有一个竹叶的大小）

通过看柔光和叠加的比较，你应该能够看出区别。

在柔光模式下，不会像叠加一样出现纯黑或者纯白的景象。

这个特性非常的特殊。

记得很久之前，用中性灰修东西，我感觉那个画面不够暗，于是用了100%的黑色，拼命在上面刷，依然没啥卵用，画面只是变暗了一点点。

现在看回去，我就是个傻。。。。都怪原理知道太少了。

（我以为用黑色拼命涂，就可以让树木变的跟暗。傻了吧。）

3.与W3C草案的区别

不知你有没有仔细看了维基百科的解释，里面有一个W3C草案。

我一直很好奇这个草案算法和ps的柔光算法有什么区别。

然后，发现基本上没有区别，只有那么一点点点点点小的区别，就是在B层大于50%灰时，w3c草案的算法在阴影处的提亮比ps的柔光要暗那么一点点。（虽然我也看不懂公式是啥意思，但是我看的懂图像。）

红色线条为ps的，青绿色线条为w3c草案的。

4.总结

问：唉？？为啥这次不做三个通道的实验了？

答：因为我不想用那个有点丑的曲线模拟器了。（其实就是想偷懒）

问：为啥不说运用？

答：网上大把运用篇，就是很少说底层原理，毕竟公式都太枯燥了。既然网上已经有运用了，何必重复造轮子呢？

现在我们已经有一把原理的标尺，可以拿着这把标尺去卡别人的方法有什么限制。

比如，你会发现有时中性灰修图时，高光的地方压不下来，阴影部分亮度提不上去。当然，你也可以通过多建立几个中性灰层来解决这个问题。（但，谁会这么闲。。。。。）

好吧，我们来说一下总结，柔光模式下，只要你的下层亮度大于5%，小于1，那么无论你如何用什么颜色在上层涂抹，都不会发生结果层都不会有纯黑和纯白的现象。（所以，有时这个模式会和灰挂上勾）

参考

1.Ps混合模式的计算原理，宇宙最穷的进阶笔记(8) -------- 柔光（Soft Light​） - 知乎

2.geogebr图像绘制器绘制的柔光模式的数学图像：

柔光混合模式与色块混合函数 – GeoGebra
