儿童车内滞留监测控制系统的设计

  word完整版可点击如下下载>>>>>>>>

儿童车内滞留监测控制系统的设计-硬件开发文档类资源-CSDN下载内容包括详细设计文档word版，附带开题报告和相关PPT等文档，供大家参考学习。也可在本博客主页找到更多下载资源、学习资料请访问CSDN下载频道.https://download.csdn.net/download/u013253075/43757655?spm=1001.2014.3001.5503

目  录

摘要----------------------------------------------------------------- I

ABSTRACT------------------------------------------------------------ II

1  绪论-------------------------------------------------------------- 1

1.1  研究背景---------------------------------------------------- 1

1.2  发展现状---------------------------------------------------- 1

1.3  主要任务---------------------------------------------------- 2

2  总体设计方案------------------------------------------------------ 3

2.1  系统需求分析------------------------------------------------ 3

2.1.1适宜人体的温度需求------------------------------------- 3

2.1.2  CO2--------------------------------------------------- 3

2.1.3  儿童滞留安全------------------------------------------ 4

2.2  系统方案设计------------------------------------------------ 5

3  系统硬件设计------------------------------------------------------ 6

3.1  STM32单片机------------------------------------------------- 6

3.2  OLED显示屏模块---------------------------------------------- 8

3.2.1  OLED显示屏的特点------------------------------------- 9

3.2.2  OLED显示屏的优点------------------------------------ 10

3.2.3  OLED显示屏的电路设计-------------------------------- 10

3.3  温度采集模块----------------------------------------------- 11

3.4  人体红外线感应模块----------------------------------------- 12

3.4.1  HC-SR501的原理-------------------------------------- 12

3.4.2  HC-SR501电路设计------------------------------------ 13

3.5  二氧化碳浓度模块------------------------------------------- 14

3.6  移动通信模块----------------------------------------------- 16

3.7  整体硬件电路设计------------------------------------------- 16

4  软件设计--------------------------------------------------------- 18

4.1  主程序设计------------------------------------------------- 18

4.2  人体感应设计----------------------------------------------- 18

4.3  二氧化碳传感器设计----------------------------------------- 19

4.4  温度传感器设计--------------------------------------------- 20

5  系统调试--------------------------------------------------------- 21

6  总结与展望------------------------------------------------------- 23

6.1  总结------------------------------------------------------- 23

6.2  展望------------------------------------------------------- 23

参考文献------------------------------------------------------------ 25

致谢---------------------------------------------------------------- 27

附录---------------------------------------------------------------- 28

摘  要

儿童乘车安全是汽车安全领域的重要课题之一，目前研究工作主要集中在儿童约束系统的优化设计及其安全性评价等方面，对于车辆驻停后滞留车内儿童的安全问题缺乏深入研究。针对该问题，本文设计的儿童车内滞留监测控制系统，通过监测驻停车辆内的实时温度及儿童滞留状态综合判定是否启动防护报警功能。

针对儿童滞留安全而设计了一种以STM32为控制芯片车窗控制系统，其集合了HC-SR501人体检测传感器、SGP30二氧化碳浓度传感器、DS18B20温度传感器等多种传感技术，对车内的二氧化碳浓度和空气中温度等进行了实时监控；以OLED作为小屏幕显示，主要显示汽车中的温度和车内二氧化碳浓度，根据汽车中的温度、车内二氧化碳浓度单片机作出相应的动作完成对车窗的智能控制。人体红外线传感器模块是用来监视汽车内部是否存在有人停留，避免人身发生安全事故。本系统具有耗能小、反应及时、系统稳定等特点。

检测装置包括人体感应传感器、温度感应计和气体检测计。本文符合对儿童滞留检测的需求，各数据测量准确，能够精准的控制车窗，改善驾驶员的驾驶体验。通过对理论分析、软件流程的编写及硬件集成电路的设计，实物模拟系统等，证明了该系统的可行性。

关键词：儿童滞留  人体感应  STM32单片机

ABSTRACT

Children's riding safety is one of the important topics in the field of automobile safety.At present,the research work mainly focuses on the optimization design and safety evaluation of the child restraint system,but there is no in-depth study on the safety of children stranded in vehicles after parking.To solve this problem,the monitoring and control system of children's detention in vehicles designed in this paper comprehensively judges whether to start the protection alarm function by monitoring the real-time temperature in parked vehicles and the state of children's detention.

A window control system with STM32 as control chip is designed for children's detention safety,which integrates HC-SR501 human body detection sensor,SGP30 carbon dioxide concentration sensor,DS18B20 temperature sensor and other sensing technologies to monitor the carbon dioxide concentration in the car and the air temperature in real time.OLED is used as a small screen display,which mainly displays the temperature and carbon dioxide concentration in the car.According to the temperature and carbon dioxide concentration in the car,the MCU makes corresponding actions to complete the intelligent control of the window.The infrared sensor module of human body is used to monitor whether there is someone staying inside the car to avoid personal safety accidents.

The detection device comprises a human body induction sensor,a temperature induction meter and a gas detection meter.This paper meets the needs of children's detention detection,and the data are accurately measured,which can accurately control the windows and improve the driver's driving experience.The feasibility of the system is proved by theoretical analysis,software flow writing,hardware integrated circuit design and physical simulation system.

Keywords:Children stranded  Human body induction  STM32 MCU

1  绪论

1.1  研究背景

随着我国现代经济社会以及人们生活物质化和生活质量水平的进一步提高，人们对于家用汽车的安全乘驾和驾驶舒适度的提高，已经有了新的标准......

由于汽车所处的环境相对比较严酷和封闭，而且人类在汽车上的生活都离不开适当的氧气和合适温度[1]。目前随着电子科学技术迅速进步与发展，......

1.2  发展现状

汽车环境实时自动监控系统技术研发应用过程发展背景，家用汽车安全当今社会已经真的是基本上家家户户都在开发生产着自己的家用汽车，我国的家用汽车安全市场巨大，......

未来几年我国现代汽车中的移动电子设备将更多地应用和发展，......

1.3  主要任务

基于STM32的儿童车内滞留监测控制系统，主要实现了环境监测、儿童滞留检测和危险报警等功能。本设计以STM32为核心，HC-SR501传感器来检测儿童滞留，通过DS18B20传感器来检测温度，SGP30传感器监测二氧化碳浓度。温度上下限阈值根据人体在车内的适宜范围设置，超过温度上限就会强制电机会反转即车窗落下实现通风降温；实际温度低于温度下限电机正转车窗升起。车内二氧化碳浓度超过900ppm，就会通过蜂鸣器报警；二氧化碳浓度超过1000ppm时蜂鸣器会报警并且电机会反转从而实现车窗落下。当汽车上锁时人体传感器延时三分钟工作，如果锁车三分钟后检测不到儿童滞留人体传感器停止工作；如果锁车三分钟之后检测到儿童滞留，车内温度、二氧化碳浓度在正常范围内汽车警示灯亮起，若车内温度、二氧化碳浓度到达临界值（温度：30℃、二氧化碳浓度：1000ppm）时，汽车报警器报警、舵机控制车窗下降，并通过GSM无线通信模块发送信息给用户手机，以达到儿童安全预警。

2  总体设计方案

2.1  系统需求分析

2.1.1适宜人体的温度需求

根据生理学家研究，车内气温过高时会严重直接影响驾驶机器人的肺和身体内部温度自动调控系统功能。由于车内密封性散热不好而直接地会引起人的体温快速增加、......

2.1.2  CO2

二氧化碳是指在煤炭、石油、天然气等各种化工燃料进行加热或者水的燃烧时以其他能量进行释放，燃烧过程本身就是一个经历了化学反应的过程，燃油和氧气相互结合后会产生......

当一个中年男子坐在一个密闭轿车里面，关闭外循环，五分钟后测量二氧化碳浓度这时二氧化碳的浓度已经比1000ppm高出了不少，当15分钟后再次测量发现二氧化碳浓度已经到达了......

表2-1  二氧化碳浓度含量对人的影响

二氧化碳浓度	人体生理反应
350～450ppm	同一般室外环境
350～1000ppm	空气清新，呼吸顺畅
1000～2000ppm	感觉空气浑浊，并开始觉得昏昏欲睡
2000～5000ppm	感觉头痛、嗜睡、呆滞、注意力无法集中、心跳加速、轻度恶心
大于5000ppm	可能导致严重缺氧，造成永久性脑损伤、昏迷、甚至死亡

2.1.3  儿童滞留安全

据公开报道，近期我国已发生多起儿童滞留车内引起伤亡的事故。其中，2020年5月30日，海南万宁一名4岁半男童不慎被遗忘在校车上，发现时男童已昏迷，后虽经40多小时抢救，男童却仍不幸离世；同年6月21日，广州花都警方通报2名男童在车内因进入未锁车门的车内活动，......

儿童滞留在汽车内部有很多安全隐患比如车内升温比较快因为儿童身体还没有发育完，所以车内温度高就会让儿童体内水分和盐分快速蒸发导致儿童虚脱；......

2.2  系统方案设计

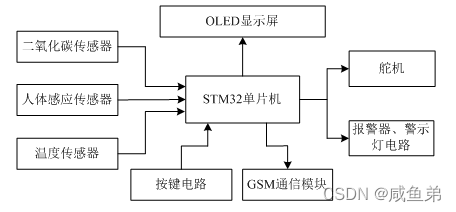

该控制系统的设计基础是微处理器STM32。采集信息部分主要由人体感应模块(HC-SR501)、车内温度检测模块（DS18B20）、二氧化碳浓度检测模块（SGP30）、......系统总体框图如图2-1所示。

图2-1  系统总体框图

3  系统硬件设计

3.1  STM32单片机

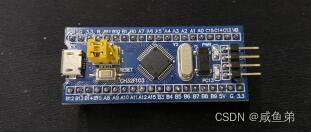

STM32 F1系列为Cortex-M3基础型MCU32位MCU是目前市场上使用率最广的MCU，执行效率高，能耗第低，应用类型也相当多元。其中主机采用了一个增强型控制STM32f103-72MHZCPU。32位的MCU对比8位和16位的MCU具有更多的内存，......STM32最小核心板如下图3-1所示。

图3-1  STM32最小核心板

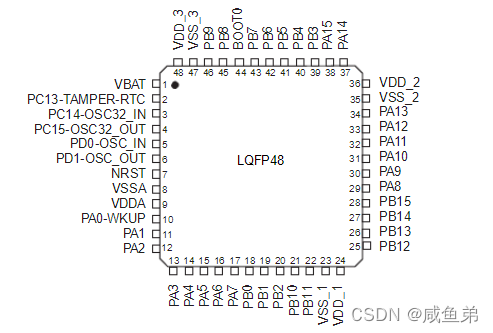

STM32内核为ARM Cortex-M3，执行代码速率和系统反应速率至少是51单片机的4倍，要更加适合车内安全性的要求。而且STM32内部有四个16位的定时器，......STM32引脚如图3-2所示。

图3-2  STM32引脚图

STM32引脚参数说明如表3-1所示。

表3-1  STM32引脚参数

编号	引脚	功能
1	VBAT	当关闭VDD时，（通过内部电源切换器）为RTC，外部32kHZ振荡器和寄存器供电。也就是说相当于后备电源
2	PC13-TAMPER-RTC	防篡改
3	PC14_OSC32-IN	32.768K晶振
4	PC15_OSC32-OUT
5	PD0_OSC-IN	4-16M晶振
6	PD1_OSC-OUT
7	NRST	复位管脚（RES）
8	VSSA	Vssa，Vdda=2.0~3.6：为ADC、复位模块、RC振荡器和PLL的模拟部分提供供电。使用ADC时，Vdda不得小于2.4V。Vdda和Vssa必须分别连接到VDD和VSS
9	VDDA
10	PA0_WAKEUP/CTS2	唤醒MCU/DCE准备好接受来自DTE的数据
11	PA1-RTS2	DTE请求DCE准备传输数据
12	PA2-TX2	发送数据
13	PA3-RX2	接受数据
14	PA4/AD4	通用I/O
15	PA5/AD5
16	PA6/AD6
17	PA7/AD7
18	PB0/AD8
19	PB1/AD9
20	PB2/BOOT1	设置系统启动的方式
21	PB10	通用I/O
22	PB11
23	VSS_1
24	VDD_1
25	PB12	通用I/O
26	PA13SPI_SCK	外置flash接口
27	PA14/SPI_MOSO
28	PA15/SPI_MOSI
29	PA8/SPI_CE
30	PA9/TX1	见10-13
31	PA10/RX1
32	PA11/CTS1
33	PA12/RTS1
34	PA13/SWDIO	下载程序
35	VSS_2
36	VDD_2
37	PA14/SWCLK	下载同步时钟
38	PA15	通用I/O
39	PB3
40	PB4
41	PB5
42	PB6
43	PB7
44	BOOT0	设置系统启动方式
45	PB8	通用I/O
46	PB9
47	VSS_3
48	VDD_3

3.2  OLED显示屏模块

OLED（organiclight-emittingdisplay）主要用途是一种技术泛指由于一定电场的引力驱动下，有机半导体发光材料和有机发光电子元件在一定电场的引力驱动下，通过对带电载体同流子的电力注入和电子复合作用引起反应产生有机发光......

3.2.1  OLED显示屏的特点

OLED为一种自然的发光材料，不必反复使用任何金属背光板，而且其发光角度广阔，显示画面均匀有质感，颜色为可选多色的彩色，最主要......。

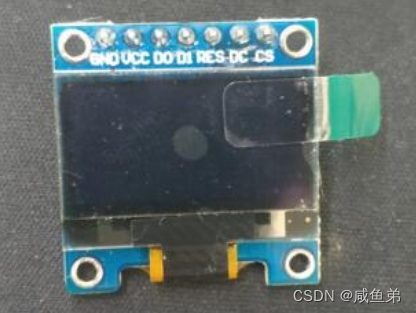

OLED对工作环境要求很低，用很小很简便的驱动程序驱动，加以供电电压，其内部的集成电路就可使其正常工作，同时也控制了其能源的损耗，低成本的同时低能耗，因此......OLED实物如图3-3所示。

图3-3  OLED实物图

3.2.2  OLED显示屏的优点

OLED屏幕具有很高的柔韧性，其基层的一种塑料结构材质设计很轻巧，亮度因其内部透明玻璃支撑吸收紫外光而较LCD更为明显清亮，此外......

OLED除了制造简单外，还能够被制成更大规模的尺寸。OLED为一种......

OLED的观看视角极广，它不需要为了看清屏幕显示内容而遮挡部分光线，所以......

3.2.3  OLED显示屏的电路设计

OLED液晶屏通常作为嵌入式设备的显示终端，主要用于显示用户编写的关键信息，将信息直接显示到液晶屏上。可供辅助程序设计开发。与LCD显示屏相比......

该显示屏模块所用的驱动IC为SSD1306，其具有内部升压功能，......OLED显示屏接口电路如图3-4所示。

图3-4  OLED显示屏接口电路

3.3  温度采集模块

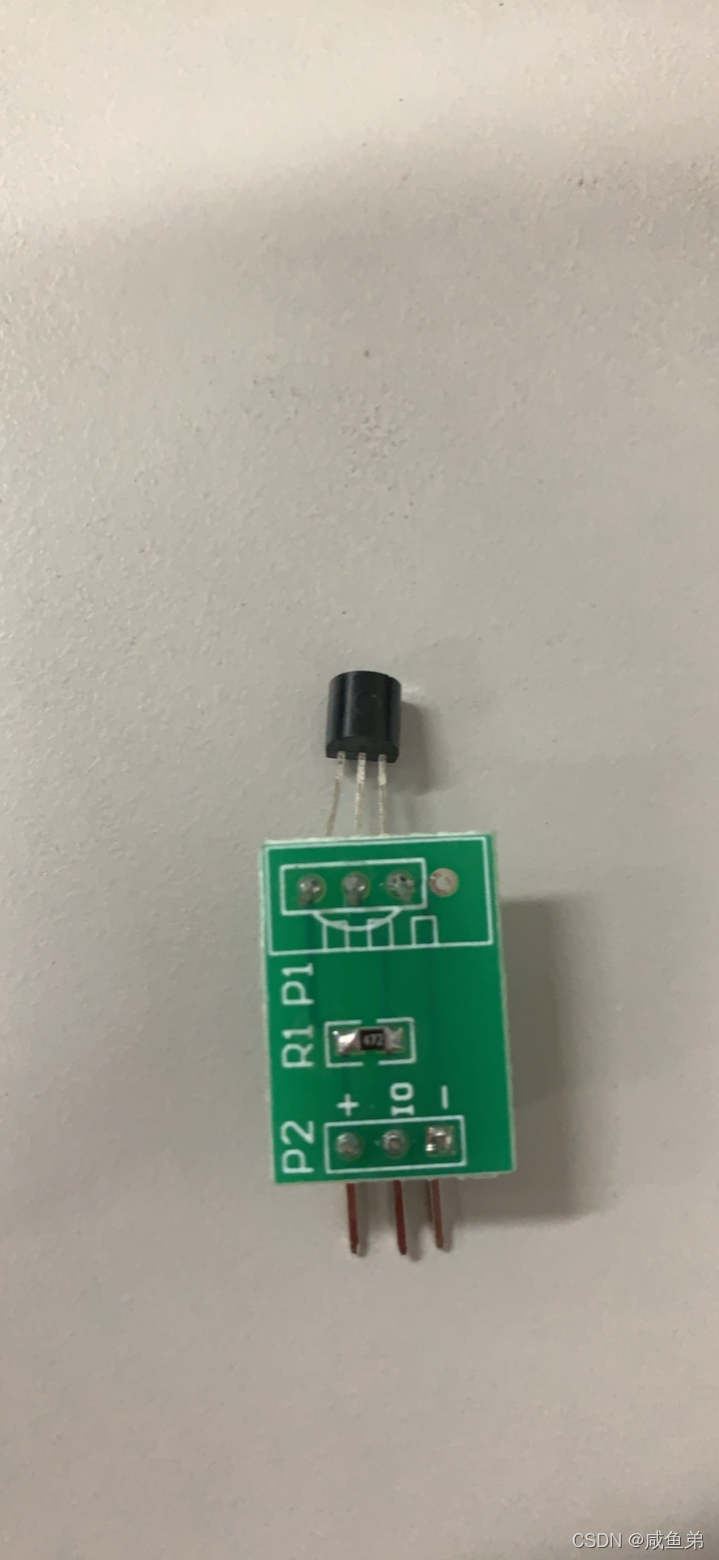

选择温度传感器DS18B20作为采集芯片是最佳选择，利用传感器的特性，将温度变化信号转换为电压信号输出，同时内部集成了A/D转换模块，可直接输出数字信号给主控制器，......有助于简化外围电路设计[8]。温度传感器实物如图3-5所示。

图3-5  BS18B20实物图

DS18B20总共包含VCC、DATA和GND三个管脚，采用独特的“一线制”通信方式，信号符合TTL电平，无须任何外围器件，可直接和各种单片机或微处理器的I/0引脚相连，为简化......温度采集模块电路原理图如下3-6所示。

图3-6  温度采集模块电路

3.4  人体红外线感应模块

HC-SR501红外感应模块具有超好的灵敏度和工作稳定性，其自动检测时的低功耗设计无疑使它适用范围加大，比如应用在家电设备以及各种电子设备中。......。

图3-7  实物图

3.4.1  HC-SR501的原理

HC-SR501红外感应模块带有自动感应闭锁时间，每个感应闭锁时间段在每个闭锁传感器上都会带有一个闭锁感应信号输出，其后一个高电平转变成了一个低电信号，......

表3-2  人体感应模块参数

产品型号	HC-SR501人体感应模块
工作电压范围	直流电压4.5-20V
静态电流	<50uA
电平输出	高3.3v /低0v
触发方式	L:不可重复触发 H:重复触发
延时时间	5-200s（可调）
封锁时间	2.5（默认可调）
感应角度	<100°
工作温度	-15+70°
感应透镜尺寸	直径2.3mm（默认）

红外感应模块的传感器在检测到有人员时会输出一个高电平，并且被测人员未离开在传感器监测范围，就会一直向单片机输出高电平，此作用在若车主离开车但车内有孩子未领走锁车时，......

3.4.2  HC-SR501电路设计

HC-SR501模块使用：

当主机传感器控制模块自动开启并且通电后大约大概是一分钟左右......

此模块应尽量保持避开直射灯光等其他电磁干扰信号来源近距离地避开直射露在模块物体表面的电磁透镜，以免由于灯光引进的干扰信号而直接导致模块产生一些错误.......

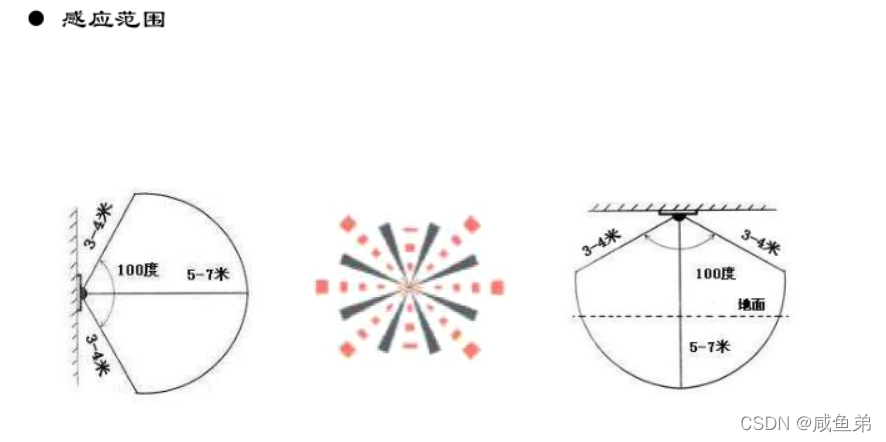

图3-8  模块感应范围

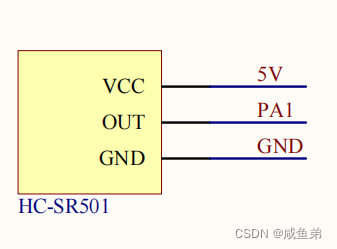

HC-SR501人体感应模块采用DC5V-20V供电，检测范围在7米内具有功耗低、隐蔽性好、价格低等优点。HC-SR501人体感应模块接口电路如图3-9所示。

图3-9  人体感应模块电路

3.5  二氧化碳浓度模块

SGP30是一款测量精确的空气质量传感器。它使用I2C接口进行数据的传输；输出的信号比较准确，一般的精确度在15%左右。SGP30集成了SGP30集成了多个氧化物元件便于......

SGP30把加热器和电极镶嵌在一起封装进ASIC芯片。芯片的抗干扰能力比较强，......

图3-10  SGP实物图

表3-3  SGP30模块参数

Pin	引脚名称	引脚功能
1	SCL	串行总线
2	SDA	时钟信号线
3	GND	接地，电源负极
4	VCC	3.3V-5V 电源正极

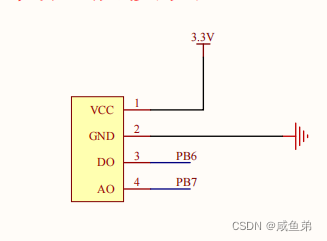

该模块支持供电电压范围3.3V-5V，I2C通信接口，完全校准的空气质量输出信号。SGP30传感器接口电路如图3-11所示

图3-11  二氧化碳浓度电路

3.6  移动通信模块

移动通信选用SIM800A模块，它是一款两频GSM/GPRS模块,为SMT封装。其性能稳定，外观小巧，性价比高，能满足客户的多种需求，SIM800A工作频率为GSM/GPRS 900/1800MHz，......

GSM模块是将GSM射频芯片、基带处理芯片、存储器、功放器件等集成在一块线路板上，具有独立的操作系统、GSM射频处理、基带处理并提供标准接口的功能模块。......

当时车内温度、二氧化碳浓度和感应到人体，系统就会通过移动通信模块GMS......

3.7  整体硬件电路设计

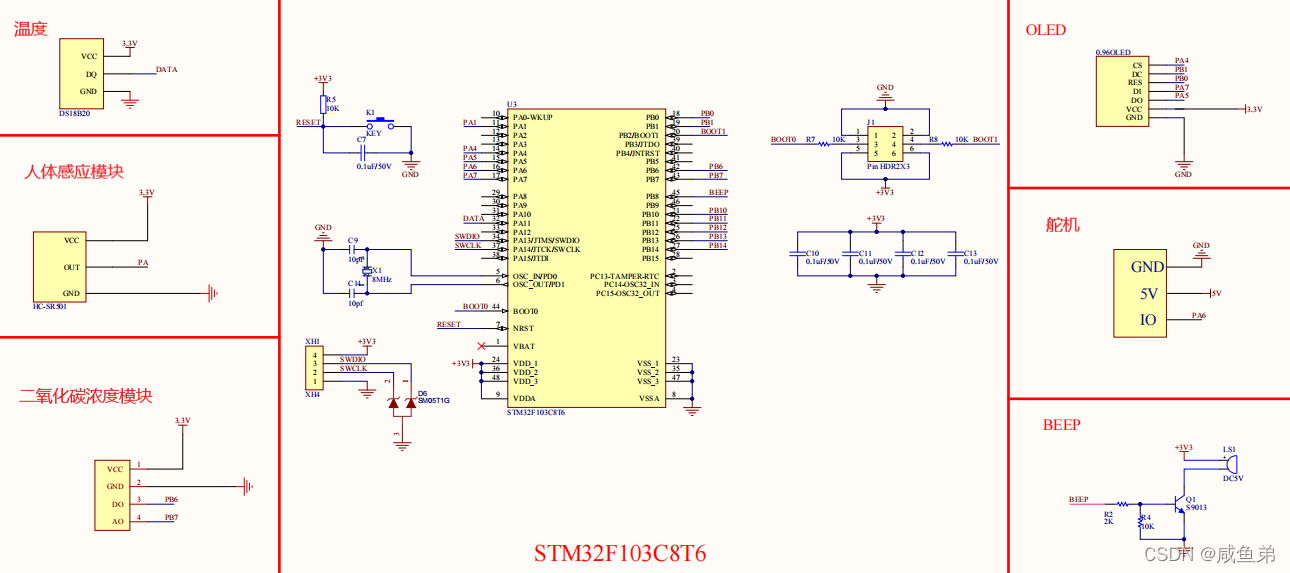

硬件模块是至关重要的一部分，是本次设计能否成功的基础，传感器将采集......硬件电路设计总原理图如图3-12所示。

图3-12  总体设计原理图



4  软件设计

4.1  主程序设计

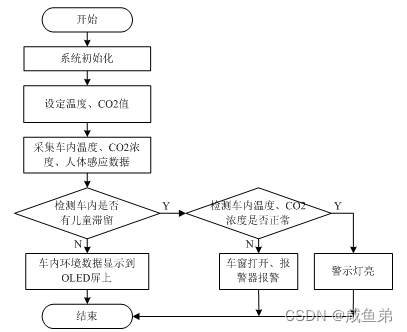

当系统上电后就会把和系统相连的各个模块和外设进行初始化，配置各个模块的配置寄存器，......整体系统流程如图4-1所示。

图4-1  整体系统流程图

4.2  人体感应设计

先把人体感应模块的工作方式调到可重复触发式，当车辆熄火车门上锁传感器开始工作......人体传感器工作流程如图4-2所示。

图4-2  人体传感器工作流程图

4.3  二氧化碳传感器设计

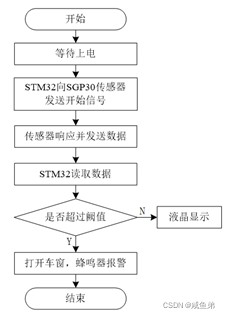

二氧化碳浓度传感器系统上电单片机给SGP30传感器所在I2C的从地址发送开启指令.......传感器输出流程如图4-3所示。

图4-3  传感器输出流程图

4.4  温度传感器设计

电路通电后单片机向DS18B20发送开始信号，DS18B20收到开始信号向单片......温度传感器输出流程如图4-4所示。

图4-4  温度传感器输出流程图

5  系统调试

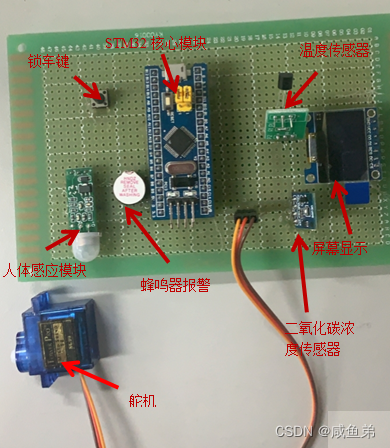

由于电路设计不够周全，导致手动布线很乱，对于电路检查造成了极大的困难。还好焊接出自己想要的结果，焊接出的实物如图5-1所示。

图5-1  硬件实物图

完成硬件电路图设计和软件程序设计之后，就需要进行比较重要的调试工作了，调试决定了整个系统功能是否达到要求的目标，以及进行必要的整改和进一步优化，整机的各个功能模块进行测试，并给出测试结果。如表5-1。

表5-1  系统指标参数表

实现功能	结果	完成程度
测量温度范围	-55℃～125℃	完成
测量温度误差	±0.5℃	完成
测量二氧化碳浓度范围	400ppm--60000ppm	完成
测量二氧化碳浓度误差	10.0%	完成
液晶屏显示	用OLED显示	完成
超限报警	用蜂鸣器报警	完成
儿童滞留检测	用HC-SR501检测	完成
输出控制	通过舵机控制	完成

由于电路设计不够周全，导致手动布线很乱，对于电路检查造成了极大的困难。还好焊接出自己想要的结果，焊接出的实物如图5-1所示。

6  总结与展望

6.1  总结

本文对车内温度和二氧化碳浓度的实时检测以及车内儿童滞留情况进行了研究，结合生活设计出了这款车内环境与儿童滞留监测控制系统，经过多次调试、......主要工作有以下几条：

（1）查阅了大量书籍看了些外文文献，我综合参考书.....

（2）把测量的要求分模块完成，然后选定了微控制器核心模块......

（3）为了使硬件与单片机联系起来，通过Keil uVision 5......

6.2  展望

在信息高速发展的社会，人们安全意识和对生活的环境比以前温饱社会有了大幅度提高，......主要有几下几点：

（1）改善系统功能。人体检测模块可以更改为摄像头，......

（2）丰富系统功能。进一步完善汽车内部的空气质量监测比如一氧化碳等气......

（3）增加通信功能。给控制系统增加联网功能，......

（4）结合环保概念。当车内二氧化碳浓度和温度在适宜范围内，......

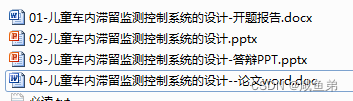

最后方便大家参考，整理资料如下，需要的请下载。
