UDS的安全访问服务(0x27)与CAPL实现自动处理

最新推荐文章于 2024-07-17 09:37:43 发布

phoenix_wangxd

最新推荐文章于 2024-07-17 09:37:43 发布

阅读量4.7k

点赞数 6

文章标签：安全服务器汽车

本文链接：https://blog.csdn.net/u013391094/article/details/130911357

版权

在实际的诊断中我们要经常和安全访问(Security Access)打交道，为了方便的处理这些问题，写CAPL脚本是一个很好的方案，所以我整理了Vector官方提供的与安全访问(Security Access)有关的函数，并对常用的进行简单说明。

本文CAPL函数有关几乎全部摘录自Vector的官方文档，只是做了整理与翻译。

一、介绍安全访问(Security Access)

关于ISO 14229的安全访问（Security Access）一个比较好的介绍文档：安全访问（ISO14229系列之27服务）

当客户端连接到服务端（即ECU）时，客户端有一个会话（session）和一个安全级别（security level）。

1.1 不同的会话(Session)模式

默认情况下，服务器通过为新客户端分配默认会话(Default Session) 来迎接新客户端，在该会话中，只有少数特定服务可以访问，如读取DTC。

但是还有些操作可能涉及到安全或者其他方面的原因，不允许在默认会话(Default Session)中使用，因此如果需要更高的权限，就必须切换到其他的会话中。

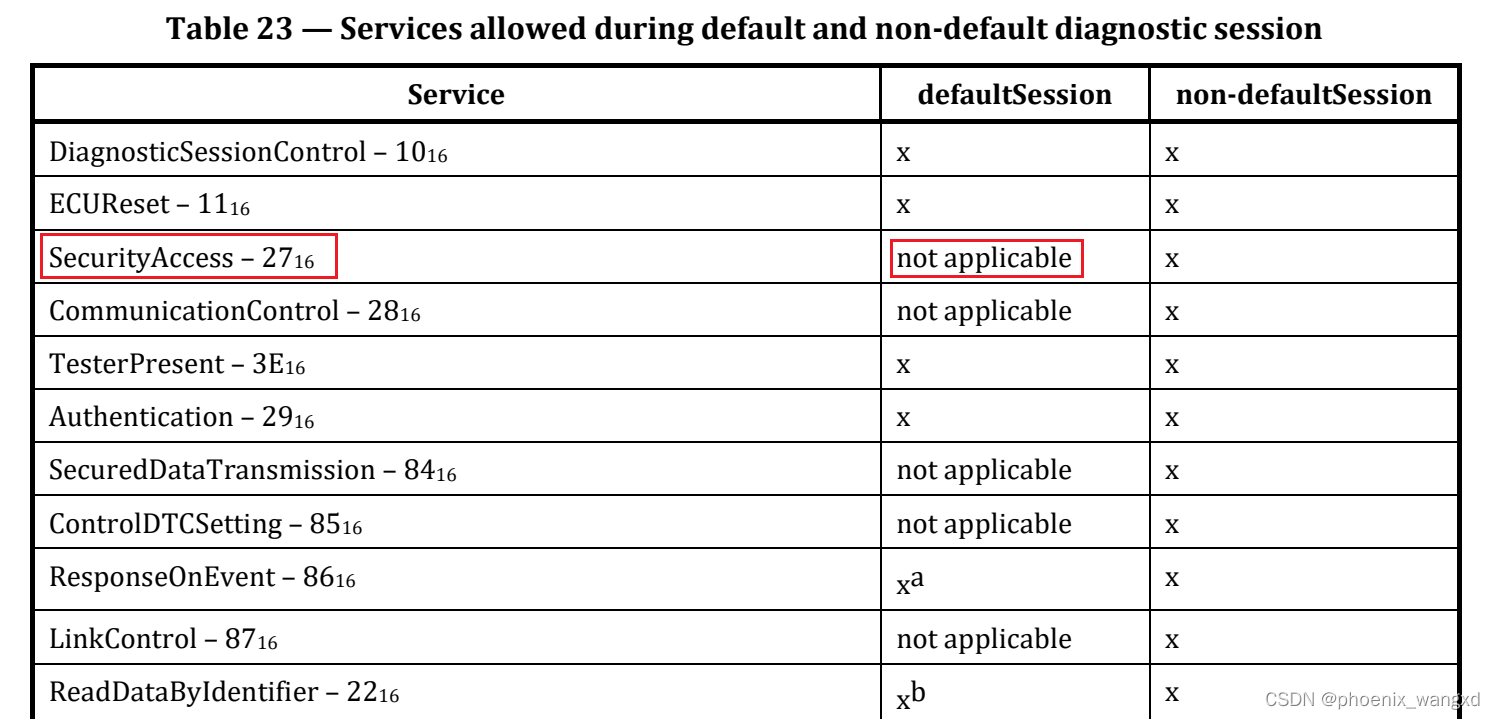

在ISO14229中规定了那些服务可以在默认会话中使用，那些不可以在默认会话中使用, 如下：
请添加图片描述

如果需要从默认会话(Default Session)切换到其他会话中使用UDS的10服务, 我们本文介绍的诊断会话(extendedDiagnosticSession) 是ISO 14229规定的必须要提供的会话模式，该会话模式代号通常是03。也即是说如果要切换到该会话，使用命令为10 03.

1.2 安全访问(Security Access)的工作流程

因为诊断会话(extendedDiagnosticSession) 中包含高权限的操作，因此切换到这个会话后，必须要执行解锁(unlock) 操作才能进行后续的使用。所谓的解锁(unlock) 操作需要使用UDS提供的安全访问(Security Access)服务，也就是UDS的27服务。

0x27 安全访问(Security Access)服务的典型工作流程如下：

Client先主动发送一个: 请求种子(Seed) 的消息
ECU（也就是Server端）收到来自Client的请求后，ECU会发送种子(Seed)
Client在收到ECU发送过来的种子(Seed) 后，客户端对种子(Seed)进行计算，并发送计算后的 密钥(Key)
ECU在收到密钥(Key) 后对其进行校验，如果密钥(Key) 是有效的，那么ECU会将自己解锁，并向Client发送积极响应；否则返回否定响应

1.2.1 安全访问(Security Access)的步骤1：客户端发送请求种子(Seed)

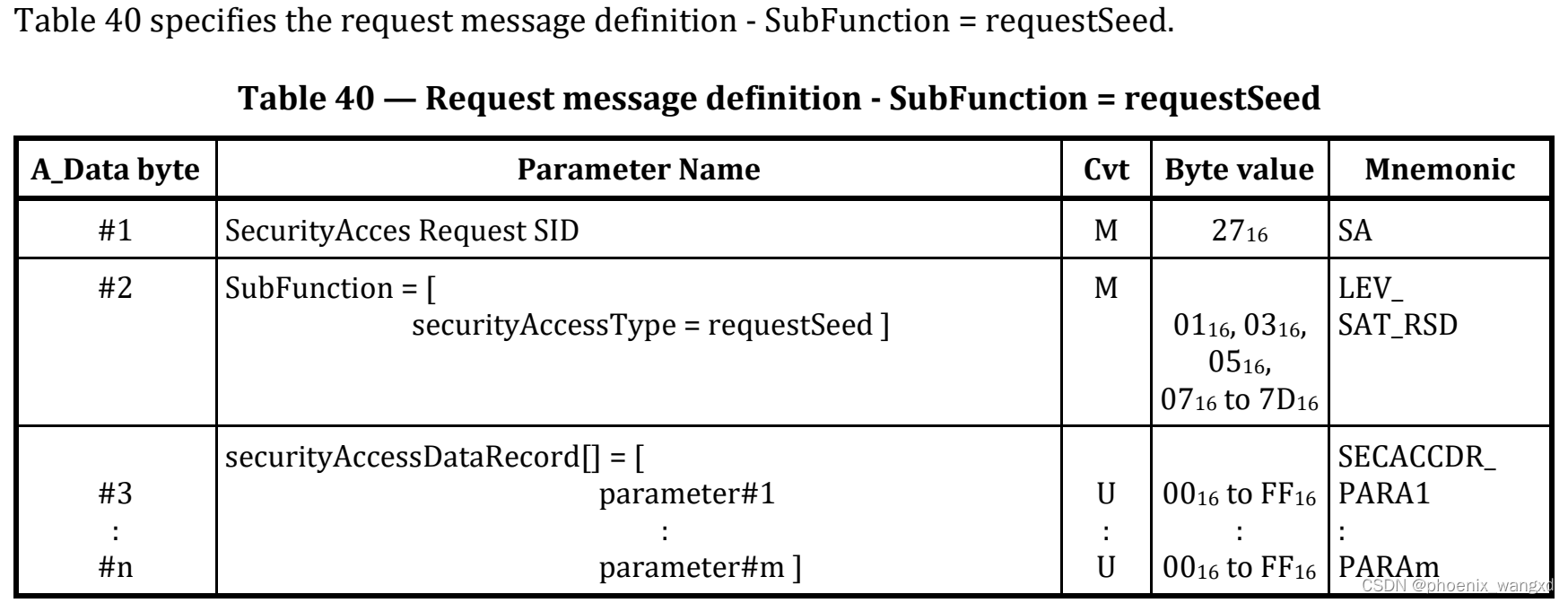

Client端发送请求种子(Seed) 的消息格式如下：
请添加图片描述

虽然第二个参数可以是0x01、0x03、0x05、0x07等奇数，但是我们最常用的还是0x01，另外securityAccessDataRecord通常为空，所以Client最常用的请求Seed的报文为：27 01

1.2.2 安全访问(Security Access)的步骤2：ECU发送种子(Seed)

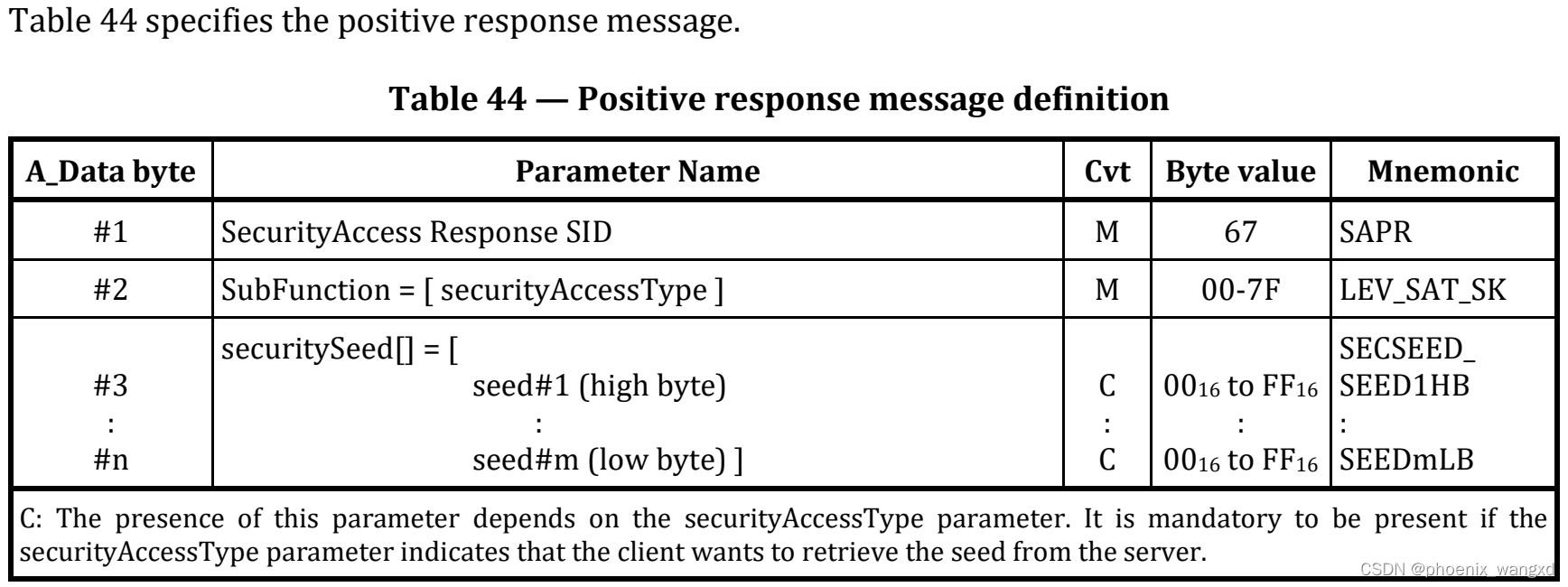

ECU端在收到步骤1的请求消息后，如果请求格式正确，那么会发送积极响应，也就是发送种子(Seed) ，消息格式如下：
请添加图片描述

第2个参数一般和Client发送请求时的SubFunction是一致的，也就是最常用的0x01；

第3个以及后面的参数securitySeed通常为2、4个字节。

所以ECU最常用的发送Seed的报文为：67 01 XX XX或者67 01 XX XX XX XX

1.2.3 安全访问(Security Access)的步骤3：客户端发送密钥(Key)

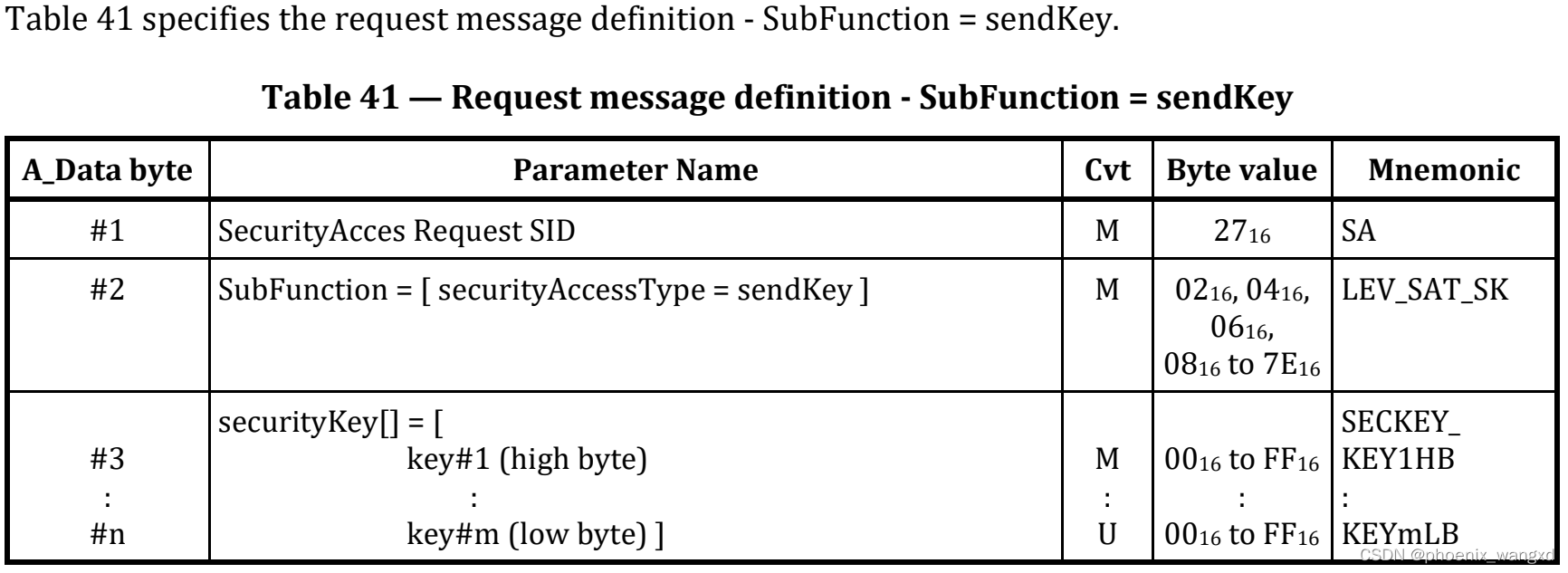

Client端发送密钥(Key) 的消息格式如下：
请添加图片描述

虽然第二个参数可以是0x02、0x04、0x06、0x08等偶数(必须为发送Seed时使用的SubFunction加1)，但是我们最常用的还是0x02，也就是最常用的请求报文为：27 02 + securityKey

1.2.4 安全访问(Security Access)的步骤4：ECU发送最终的响应

ECU在收到密钥(Key) 后对其进行校验，于是就分为两种情况：

情况1：如果密钥(Key) 是有效的，那么ECU会将自己解锁，并向Client发送积极响应。这种情况下的报文格式比较简单，类似于上面的Table 44。但是我们最常见的报文还是67 02

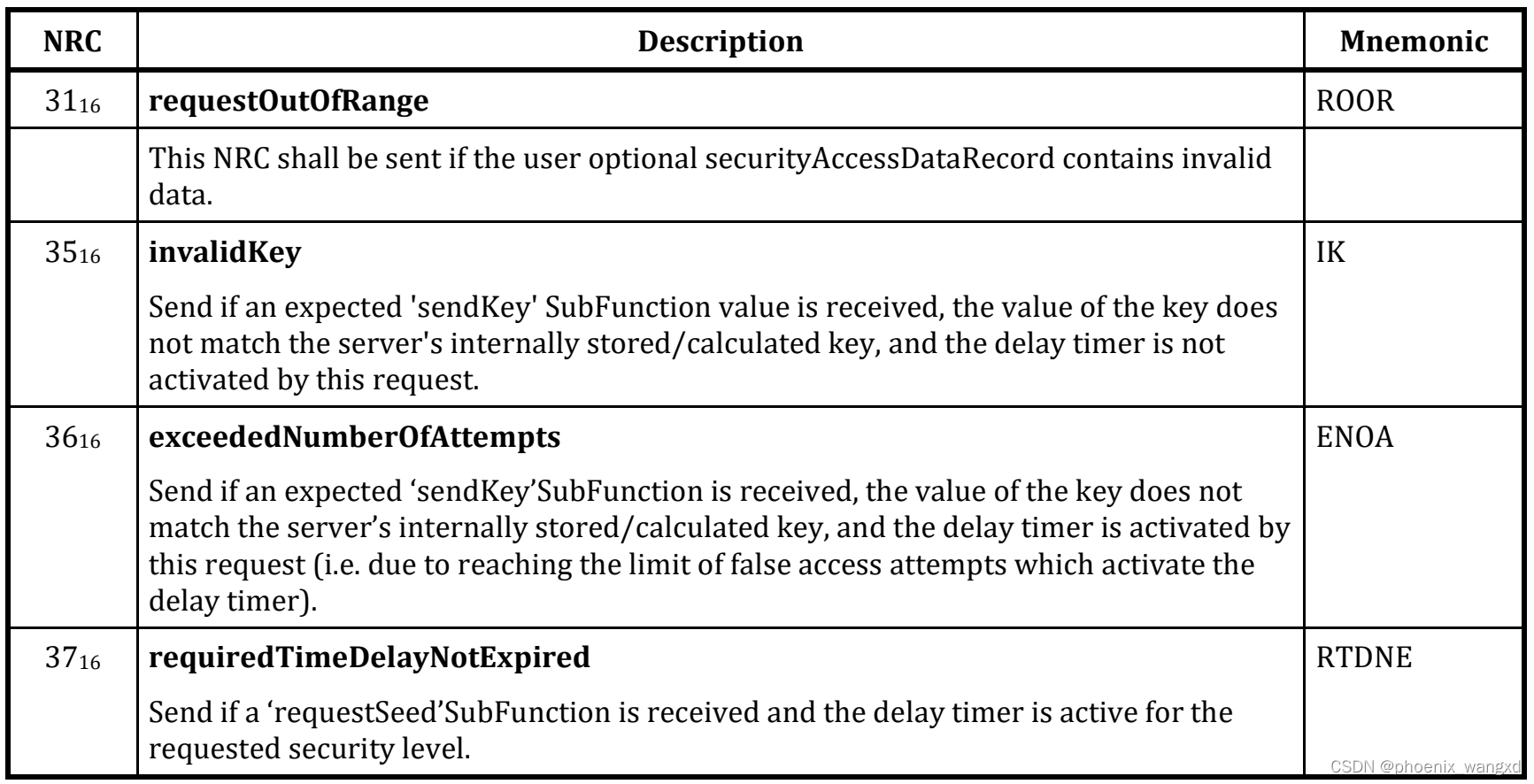

情况2：如果密钥(Key) 是无效的，返回否定响应，格式如下：

请添加图片描述

1.3 不同的安全等级(Security level)

安全等级(Security level) 是客户端通过提供安全密钥来解锁服务器内的功能而获得的状态。UDS被设计为允许多达64个安全级别，这些级别是在服务端中设置的布尔标志。

这些安全级别以及它们解锁的内容不是由UDS定义的，而是由ECU制造商定义的。安全级别可以解锁整个服务、子功能或对特定值的访问。例如，写入车辆识别码（VIN）可能需要特定的安全级别，该级别不同于写入最大速度或超越车辆IO所需的安全级别。

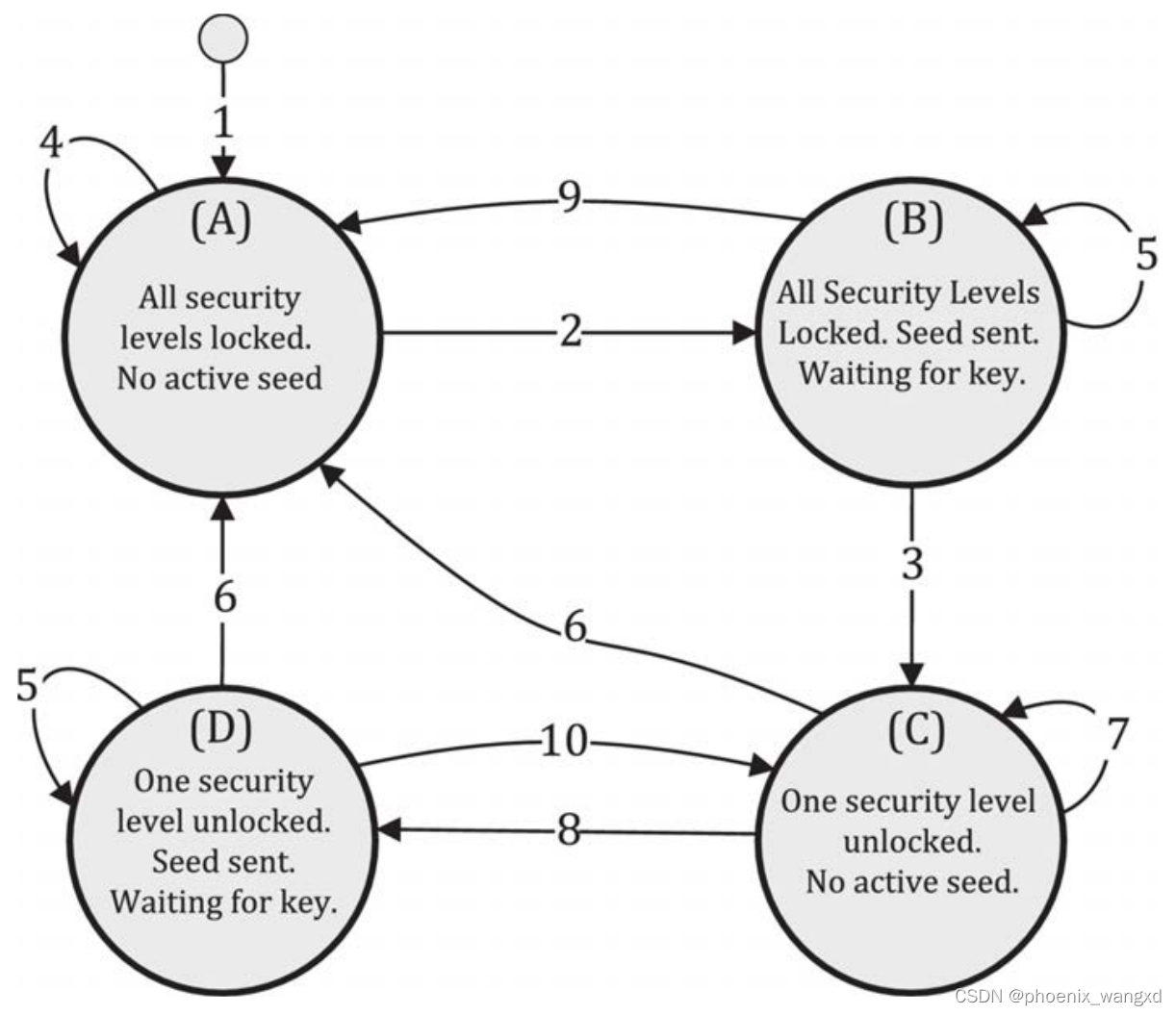

下图摘自ISO 14229-1，描述了SecurityAccess处理的状态图(state chart)：
请添加图片描述

上图中的1-10含义，可以参考ISO 14229-1 中的**“Table I.2 — State transitions – disjunctive normal form representation”**

在默认会话(Default Session) 中不允许解锁安全等级(Security level) 。要获得一些权限，客户端必须首先切换到启用SecurityAccess服务的非默认会话。只有这样，客户端才能执行握手，从而解锁所需的功能。

在ISO 14229中对于安全等级有两个比较重要的描述：

在任何时刻，只有一个安全级别处于活动(active)状态
安全级别(security level)编号是随意的，不同级别之间不意味着有任何关系

二、介绍常用函数

CAPL中与CRC有关的函数如下：

Functions	Short Description
`diagGenerateKeyFromSeed`	生成一个密钥(Key)以在ECU内执行安全的诊断功能
`diagStartGenerateKeyFromSeed`	使用 Seed & Key DLL从种子(Seed)开始生成安全密钥(security key)
`TestWaitForGenerateKeyFromSeed`	使用配置的 Seed & Key DLL从种子(Seed)生成安全密钥(security key)
`_Diag_GenerateKeyResult`	显示使用`DiagStartGenerateKeyFromSeed`启动的安全密钥计算的结果

补充说明：

Windows和Linux支持这些CAPL功能。Linux下的功能尚未经过全面测试。

2.1 函数: `diagGenerateKeyFromSeed()`

函数功能描述

创建一个密钥(key) 以在设备内执行安全的诊断功能(secured diagnostic functions)。
密钥(key) 将与设备的种子(Seed) 一起定义。
如果计算耗时超过1毫秒，则应使用：diagStartGenerateKeyFromSeed、_Diag_GenerateKeyResult结合来完成。

函数语法

long diagGenerateKeyFromSeed(byte seedArray[],
                             dword seedArraySize,
                             dword securityLevel,
                             char variant[],
                             char ipOption[],
                             byte keyArray[],
                             dword maxKeyArraySize,
                             dword& keyActualSizeOut); // form 1

long DiagGenerateKeyFromSeed(char ecuQualifier[],
                             byte seedArray[] ,
                             dword seedArraySize,
                             dword securityLevel,
                             char variant[],
                             char option[] ,
                             byte keyArray[],
                             dword maxKeyArraySize,
                             dword& keyActualSizeOut); // form 2

函数参数介绍

参数	含义
`seedArray`	用于生成密钥(key)的种子(Seed)
`seedArraySize`	`SeedArray` 参数的字节数
`securityLevel`	创建密钥(Key)使用的安全级别
`variant`	诊断描述(diagnostic description)的变体(Variant)【通俗来讲，是诊断的受体ECU的名称】
`ipOption`	官方文档写的太晦涩了，通俗来讲【诊断的受体ECU的代号】
`keyArray`	使用自定义的DLL创建的密钥(Key)
`maxKeyArraySize`	`keyArray`参数允许的最大字节数
`keyActualSizeOut`	`keyArray`参数实际使用的字节数
`ecuQualifier`	相应诊断描述的诊断配置对话框中设置的ECU或Target的限定符(Qualifier)

上述参数中variant变量的值可以从CANoe的诊断界面中获取，如下：

请添加图片描述

上述参数中option变量的值可以从函数diagGetCurretnEcu() 的返回中获取，如下：

on diagResponse *
{
  char ecu[100];
  diagGetCurrentEcu(ecu, elcount(ecu));
  write("Received response from %s", ecu);
}

on key 'a'
{
  // Diagnostic description with ECU qualifier 'FunctionalGroup' configured for Functional Group Requests (FGR)
  diagRequest FunctionalGroup.DefaultSession_Start req1;

  diagSendRequest(req1); // Request is sent to functional group, therefore multiple ECUs may respond
}

返回值介绍

返回值	含义
0	If computation was started
otherwise	为了进行进一步的错误分析，您可以使用回调函数`_diag_GetError`

举例说明

此示例示意性地显示了在CAPL测试模块中使用DiagGenerateKeyFromSeed和回调函数。

Variables
{
  ...
  //actual size of Seed and Key Arrays depend on ECU
  byte gSeedArray[2];                       // 如果是4个字节，数组长度为4
  int gSeedArraySize    = 2;                // 如果是4个字节，这个值改为4
  int gSecurityLevel    = 0x20;             // 这个值往往为0x01
  char gVariant[200]    = "Variant1";       // 基本不影响计算结果
  char gOption[200]     = "option";         // 基本不影响计算结果，一般由OEM定义
  byte gKeyArray[255];                      // 如果是4个字节，数组长度为4
  int  gMaxKeyArraySize = 255;              // 如果是4个字节，这个值改为4
  dword gActualSizeOut     = 0;             // 如果是4个字节，这个值改为4
  char gDebugBuffer[2000];
  diagRequest SecurityAccess::SecuritySeed::Request gSeedReq;
  diagResponse SecurityAccess::SecuritySeed::Request gSeedResp;
  diagRequest SecurityAccess::SecurityKey::Send gKeyReq;
  ...
}

//Unlock ECU by calling customer specific SeedKey DLL (e.g. in a CAPL test module)
{
  ...
  //Request seed from ECU
  diagSendRequest(gSeedReq);
  //Wait until request has been sent completely
  testWaitForDiagRequestSent(gSeedReq, 1000);
  //Wait for response and write seed from response parameter to array
  testWaitForDiagResponse(gSeedReq, 1000);
  diagGetLastResponse (gSeedReq, gSeedResp);
  diagGetParameterRaw (gSeedResp, "Seed", gSeedArray, elcount(gSeedArray));
  //Calculate key
  // _Diag_GetError is called when an error occurs
  if( 0 == diagGenerateKeyFromSeed (gSeedArray, gSeedArraySize, gSecurityLevel, gVariant, gOption, gKeyArray, gMaxKeyArraySize, gActualSizeOut))
  {
    //Write result to diagnostic request
    diagSetParameterRaw(gKeyReq, "Key", gKeyArray, gActualSizeOut);
    //Send Key to unlock ECU
    testWaitForDiagRequestSent(gKeyReq, 1000);
  }

//Callback function for error handling (optional)
_diag_GetError (char buffer[])
{
  //called if error in diagGenerateKeyFromSeed occurs
  snprintf(gDebugBuffer,elcount(gDebugBuffer),"%s", buffer);
  write("CALLBACK %s", gDebugBuffer);
}

2.3 函数: `diagStartGenerateKeyFromSeed()`

函数功能描述

使用种子(Seed)和密钥(Key)的DLL文件，从种子(Seed) 开始生成安全密钥(security key)。如果无法启动计算，则返回一个错误。

通过调用函数_Diag_GenerateKeyResult来显示计算结果。请注意，生成安全密钥(security key)的计算时间可能会超过1ms，这将导致CANoe中的实时事件(real-time event)处理出现问题。因此，计算是在后台进行的，即不能立即获得结果。

在测试节点中，可以使用函数TestWaitForGenerateKeyFromSeed。

如果保证计算时间远小于1毫秒，则可以使用diagGenerateKeyFromSeed。

函数语法

long diagStartGenerateKeyFromSeed(byte seedArray[],
                                  dword seedArraySize,
                                  dword securityLevel); // form 1

long diagStartGenerateKeyFromSeed(byte seedArray[],
                                  dword seedArraySize,
                                  dword securityLevel ,
                                  char variant[],
                                  char option[]); // form 2

long diagStartGenerateKeyFromSeed(char ecuQualifier[],
                                  byte seedArray[],
                                  dword seedArraySize,
                                  dword securityLevel); // form 3

long diagStartGenerateKeyFromSeed(char ecuQualifier[],
                                  byte seedArray[],
                                  dword seedArraySize,
                                  dword securityLevel,
                                  char variant[],
                                  char option[]); // from 4

函数参数介绍

参数	含义
`seedArray`	ECU返回的种子(Seed)字节
`seedArraySize`	`SeedArray` 参数的字节数
`securityLevel`	创建密钥(Key)使用的安全级别
`variant`	诊断描述(diagnostic description)中定义的Variant 限定符。在form 1中，该值将是为诊断描述配置的变量
`option`	未来该选项可以转发到DLL。如果不存在或传入空字符串，则该值可能从通信状态产生，例如ECU所处的诊断会话。
`ecuQualifier`	相应诊断描述的诊断配置对话框中设置的ECU或Target的限定符(Qualifier)

返回值介绍

返回值	含义
0	If computation was started
otherwise	详见 `CAPL Functions`–> `Diagnostics` --> `Error Codes`

举例说明

按下u键后解锁ECU：

_Diag_GenerateKeyResult( long result, BYTE computedKey[])
{
  diagRequest SendKeyLevel1 rqSendKey;

  if( 0 != result)
  {
    write( "Error: computing key returned %d", result);
    return;
  }

  // Success, i.e. a key was computed, so send it to the ECU

  rqSendKey.SetParameterRaw("Key", computedKey, elcount( computedKey));
  rqSendKey.SendRequest();
}

On DiagResponse RequestSeedLevel1
{
  BYTE seed[4];
  count = this.GetParameterRaw("Seed", seed, elcount(seed));
  // _Diag_GetError is called when an error occurs
  DiagStartGenerateKeyFromSeed(seed, elcount(seed), 1);
}

_Diag_GetError (char buffer[])
{
  //called if error in DiagGenerateKeyFromSeed occurs
  write("Diagnostic Error: %s", buffer);
}

On key 'u' // unlock
{
  diagRequest RequestSeedLevel1 rqRequestSeed;
  rqRequestSeed.SendRequest();
}

2.4 函数: `TestWaitForGenerateKeyFromSeed()`

函数功能描述

使用配置的Seed&Key DLL 从种子(seed)生成安全密钥(security key)。对DLL的调用可能需要更多的时间，因此测试模块可能希望等待结果，以免干扰测试的实时执行(real-time execution)。

函数语法

long TestWaitForGenerateKeyFromSeed(byte seedArray[],
                                    dword seedArraySize,
                                    dword securityLevel,
                                    byte keyArray[],
                                    dword maxKeyArraySize,
                                    dword& keyArraySizeOut,
                                    dword appTimeout_ms); // form 1

long TestWaitForGenerateKeyFromSeed(byte seedArray[],
                                    dword seedArraySize,
                                    dword securityLevel,
                                    char variant[],
                                    char option[],
                                    byte keyArray[],
                                    dword maxKeyArraySize,
                                    dword& keyArraySizeOut,
                                    dword appTimeout_ms); // form 2

long TestWaitForGenerateKeyFromSeed(char ecuQualifier[],
                                    byte seedArray[],
                                    dword seedArraySize,
                                    dword securityLevel,
                                    byte keyArray[],
                                    dword maxKeyArraySize,
                                    dword& keyArraySizeOut,
                                    dword appTimeout_ms); // form 3

long TestWaitForGenerateKeyFromSeed(char ecuQualifier[],
                                    byte seedArray[],
                                    dword seedArraySize,
                                    dword securityLevel,
                                    char variant[],
                                    char option[],
                                    byte keyArray[],
                                    dword maxKeyArraySize,
                                    dword& keyArraySizeOut,
                                    dword appTimeout_ms); // form 4

函数参数介绍

参数	含义
`seedArray`	ECU返回的种子(Seed)
`seedArraySize`	`SeedArray` 参数中的字节数
`securityLevel`	应解锁哪个安全级别(security level)？
`variant`	指示当前ECU variant的可选参数。在form 1中，该值不必由CAPL程序提供，而是取自诊断描述配置。
`option`	可选参数，提供影响密钥计算的附加信息，例如当前激活的诊断会话。在form 1中，该值不必由CAPL程序提供，但如果配置和设置，则从当前ECU状态中获取
`keyArray`	计算的结果被写入这个数组
`maxKeyArraySize`	DLL返回的`keyArray`参数中允许的最大字节数
`keyArraySizeOut`	DLL返回的`keyArray`参数实际使用的字节数
`appTimeout_ms`	函数等待DLL中的计算函数返回的最长时间(以毫秒为单位); 如果DLL需要更长的时间，则会报告超时。
`ecuQualifier`	相应诊断描述的诊断配置对话框中设置的ECU或Target的限定符(Qualifier)

返回值介绍

返回值	含义
1	密钥（Key）生成成功
0	超时–DLL没有及时返回密钥

举例说明

TestWaitForGenerateKeyFromSeed 函数示例代码:

Testfunction ComputeKeyInExtendedSession( BYTE seed[], BYTE key[])
{
  DWORD keyLenOut;
  keyLenOut = 0;
  DiagSetCurrentSession(0x03); // extended session
  // The key computation may use the current session as optional argument
  TestWaitForGenerateKeyFromSeed( seed, elcount( seed), 1, key, elcount(key), keyLenOut, 1000);
}

2.5 函数: `_Diag_GenerateKeyResult()`

函数功能描述

显示使用DiagStartGenerateKeyFromSeed函数启动的安全密钥(security key)计算的结果。

函数语法

void _Diag_GenerateKeyResult(long result,
                             BYTE computedKey[]);

函数参数介绍

参数	含义
result	0: Success other: Error code
`computedKey`	Seed & Key DLL 返回的密钥Key, 如果有的话

举例说明

示例代码见 DiagStartGenerateKeyFromSeed 函数的介绍
