同调分析学习介绍及高阶应用，基于持久性同调的异常检测与可视化

前言

同调分析（Homology Analysis）是一种用于探索复杂网络及系统、数据集和信号中的拓扑特性的工具。它来源于代数拓扑，尤其是代数同调理论（Persistent Homology），已广泛应用于数据科学、物理学、生命科学等领域，能有效地从高维数据中提取出其几何拓扑特征。与传统的数据分析方法不同，同调分析不仅能够刻画数据的几何形态，还能够分析数据的拓扑性质。

一、同调分析概述

同调分析可以通过计算数据集的Betti数，来揭示数据中的拓扑结构特征。例如，常见的同调分析有：

• β₀：表示数据集的连接成分，通常用于描述数据中的孤立点。
• β₁：表示1维孔洞的数量，即在数据中循环的路径数目。
• β₂：表示2维孔洞的数量，通常表示数据中包围区域的数量。

通过计算不同维度的Betti数，我们可以揭示一个复杂数据集的拓扑特征。

1. 持久性同调（Persistent Homology）：

持久性同调是通过计算一个数据集的多个尺度下的拓扑特征，并揭示其持久性（Persistence Diagram）来展现数据的拓扑特性。它能够捕捉到数据中多尺度的拓扑特征，并通过持久性条形图（Persistence Barcode）来表示数据中各个特征的生命周期。

持久性同调的计算步骤：

• 过滤（Filtration）：将数据集分成不同的尺度或层次。
• 计算同调群（Homology）：对每一层次，计算不同维度的同调群（如0维、1维、2维等）。
• 持久性计算（Persistence）：计算拓扑特征在不同尺度下的持久性。持久性越长的特征越重要。

这种方法广泛应用于数据科学，尤其是用于非常高维的数据集，能够有效地处理和分析复杂结构。

二、同调分析的高阶应用

同调分析在数据科学、物理学、计算机科学、生命科学等多个领域有着广泛的应用，以下是一些高阶应用的示例：

1. 图像与数据分析

同调分析在图像处理、信号处理、计算机视觉等领域有着重要的应用。通过对图像中的结构进行同调分析，可以揭示图像的拓扑特征，并进行图像分类、图像压缩等任务。

• 高维数据分析：在图像和视频处理的应用中，同调分析能够帮助理解图像中的复杂模式和纹理结构，尤其在高维数据集中的应用。

2. 社交网络分析与群体行为

同调分析可以用于社交网络数据的拓扑分析，帮助识别网络中的社群结构、社交群体以及节点之间的连接性，提供社会网络中成员之间的关系和影响。

• 网络拓扑分析：在大规模社交网络中，通过同调分析可以揭示社交关系中的不同社群，进而识别潜在的群体行为模式。

3. 基因组学与生物信息学

同调分析广泛应用于基因组学和生物信息学中，尤其是在大规模基因数据集的分析中。它能帮助研究基因之间的关系、基因组结构以及物种之间的相似性。

• 基因关系分析：通过对基因网络的同调分析，能够识别基因之间的相互作用、功能模块和结构域，进而为生物学研究提供重要的见解。

4. 物理学中的拓扑分析

同调分析在物理学中的应用包括粒子物理、量子物理等领域。通过同调分析，能够揭示粒子间的相互作用及其拓扑结构，从而为理论物理提供新的研究思路。

5. 神经网络与人工智能

同调分析还可以应用于神经科学，尤其是在神经网络的拓扑特性研究中。通过分析神经网络中的连接模式，能够进一步了解脑功能和认知过程。

• 深度学习与神经网络：同调分析帮助识别神经网络中的关键连接模式，推动神经科学和人工智能的交叉研究。

6. 生态学与环境建模

在生态学和环境科学领域，同调分析能够揭示生态系统中各物种之间的相互作用以及环境因子的变化，提供生态环境的动态分析和建模。

三、同调分析的挑战与发展方向

尽管同调分析在多个领域取得了广泛应用，但仍面临许多挑战，如高维数据的计算复杂度、数据噪声的干扰等。未来的研究将聚焦于以下几个方向：

• 计算复杂度：随着数据集规模的增加，如何高效地计算持久性同调和处理大规模数据集是一个重要的研究方向。
• 算法优化：现有的同调分析算法仍有待优化，尤其是在处理大数据和复杂数据结构时，需要更高效的计算方法。
• 跨学科应用：同调分析与其他学科（如物理学、神经科学等）的结合，能为更多实际问题提供解决方案。

四.基于持久性同调的异常检测与可视化

在数据分析与机器学习中，异常检测是识别数据集中特殊、偏离常规模式的点的关键技术。这些异常值可能代表了数据中的错误或有趣的现象。我们将介绍如何利用 持久性同调（Persistence Homology）进行异常检测，并将检测结果以可视化的方式展示出来。

准备

先准备python环境，执行以下命令

pip install ripser
pip install gudhi

1.代码实现步骤

1.1 数据生成与初始化

我们首先生成一些随机数据，并为其添加一个明显的异常点。正常的数据点是从标准正态分布中随机生成的，而异常点则是人为设置的显著离群点。

N = 100; % 数据点的数量
dim = 2; % 数据的维度
normal_data = randn(N, dim); % 正常数据
outlier_data = [5.0, 5.0]; % 异常数据点，确保使用浮点数
data = [normal_data; outlier_data]; % 合并正常数据和异常数据

1.2 使用 ripser 进行持久性同调计算

然后，我们利用 ripser 包进行持久性同调计算。ripser 是一个高效的 Python 库，用于计算持久性同调及持久性条形图，它能够帮助我们发现数据的拓扑特征。

py.importlib.import_module('ripser');
result = py.ripser.ripser(py_data); % 传递 NumPy 数组给 ripser

1.3 提取持久性条形图数据

ripser 返回的数据中包含持久性条形图，它是一个包含出生时间和死亡时间的二维数据。通过这些数据，我们可以分析每个数据点在不同尺度下的持久性，从而识别异常点。

dgms = result.get('dgms', py.None);  % 提取持久性条形图数据
persistence_diagram = double(dgms{1});  % 将持久性条形图转换为 MATLAB 数组

1.4 异常检测与可视化

接下来，我们根据持久性条形图的数据进行异常检测，筛选出那些在出生和死亡时间之间存在较大差异的点，通常这些点在持久性条形图中表现为“突出的”红点。

threshold = 0.8; % 阈值，用于筛选异常点
outliers = persistence_diagram(persistence_diagram(:,2) - persistence_diagram(:,1) > threshold, :); % 筛选异常点

最后，我们使用 散点图 和 持久性条形图 来可视化正常数据和检测到的异常点。

% 可视化持久性条形图
figure;
scatter(persistence_diagram(:,1), persistence_diagram(:,2), 50, 'r', 'filled');
title('持久性条形图');
xlabel('出生');
ylabel('死亡');

% 绘制检测结果
figure;
scatter(data(:,1), data(:,2), 'b', 'filled'); % 正常数据
hold on;
scatter(outlier_data(:,1), outlier_data(:,2), 100, 'r', 'filled'); % 异常数据
title('数据与检测到的异常');
xlabel('X');
ylabel('Y');
legend('正常数据', '检测到的异常');

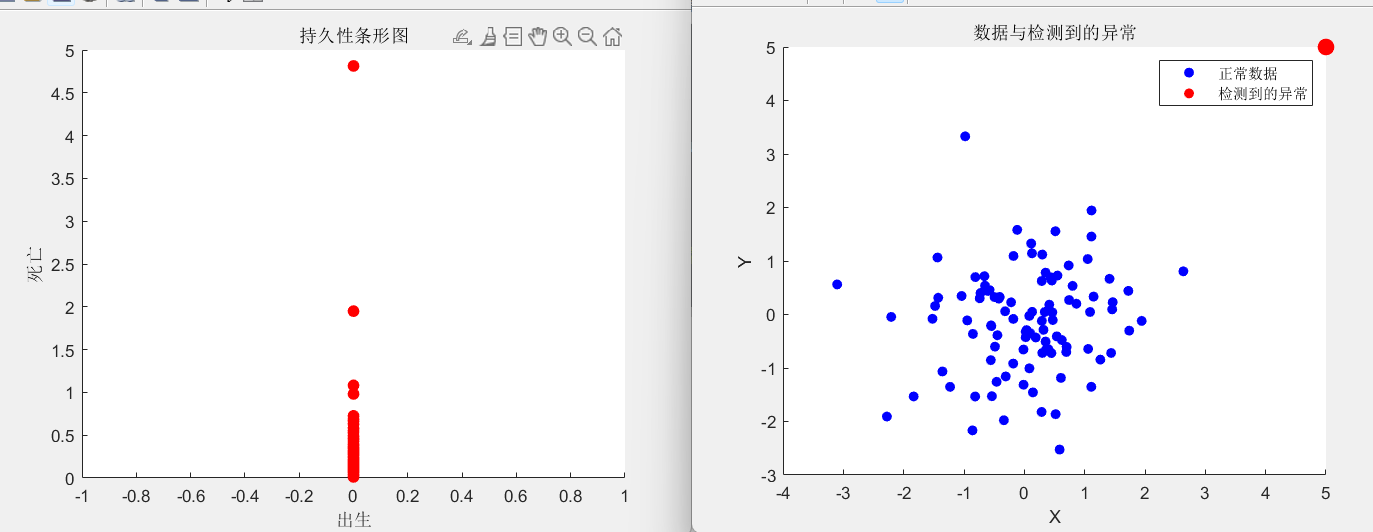

五. 效果
