《ESP32从0到1》收官篇：wifi版温湿度蓝牙网关

        文章内容：以“wifi版温湿度蓝牙网关”这一具体项目为载体，对《ESP32从0到1》专辑前面所有内容的整合练习。

        本篇设定为VIP可见，未开通VIP的可移至如下链接，每个组件功能之前均有单独发布，且涉及到的源码也已上传，可自行下载。

《ESP32从0到1》快速入门到项目落地-CSDN博客

项目定义

硬件：

        USB 5V供电；

        硬件开关按钮；

        外部flash数据存储；

        空气温湿度测量并显示；

        蓝牙主机功能（最多接3个从机）

        wifi通信（快速配网）；

        LED状态显示；

软件：

        支持ESPTouch快速配网；

        上电wifi自动联网；

        定时测量空气温湿度；

        支持配置蓝牙从机,实现指型号蓝牙从机连接，并将收到的数据打包以MQTT形式上报至MQTT服务器

        支持离线数据保存，联网数据补充上报功能；

        支持时钟自校正功能；

外观：

        外形尺寸：长方体形状，尺寸尽量控制在 80mm*50mm*20mm以内；

        用嘉立创EDA 3D功能配合PCB做简易外壳；

方案选择

        主芯片方案选型，查找资料其ESP32各系列主要区别：

资料来源：https://www.cnblogs.com/FBsharl/p/18234798

ESP32各系列比对
ESP32	搭载Xtensa® 双核 32位 LX6 微处理器，支持高达 240 MHz 的时钟频率，片内520 KB SRAM，还可外扩PSRAM。支持 802.11b/g/n，802.11n 数据速率高达 150 Mbps，支持蓝牙V4.2 BR/EDR 和蓝牙 LE 标准，支持RMII有线以太网、摄像头、SDIO、I2S、IR、UART、I2C、SPI、CAN、ADC、DAC、触摸、PWM 等多种外设。几经岁月沧桑，ESP32依旧是乐鑫WIFI芯片中，能量产使用的性能翘楚。大哥的位置坐了好几年，S3也要来接它的班了，不过凭借以前积累的丰富代码资源，其未来依旧长青。
ESP32-S2	砍掉了蓝牙，导致其很难应用在连接手机和蓝牙的场合。且SRAM较小，很多时候要扩展PSRAM使用。（哭了，S2砍内核也就砍了，单核240MHz也不差，偏偏还带着SRAM也来一刀。美名其曰降低成本替换ESP8266，结果紧接着发布了C3。这下替换ESP8266的任务全都靠C3了，S2出道即退圈。蓝牙、以太网、CAN统统被砍，导致S2的定位及其尴尬，全靠USB和多出的IO撑门面。）
ESP32-C3	价格美丽，性能尚可，搭载 RISC-V 32 位单核处理器，时钟频率高达 160 MHz，支持 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE)。虽然其内部的SRAM空间比ESP32小，但实际的用户可用堆栈容量较ESP32相差无几，详见：ESP32 与 ESP32-C3 可用存储空间对比。IO较少，不能扩展PSRAM。另外比较新，SDK待完善。
ESP32-S3	并没有带来太多的惊喜，或者说S3才应该是S2本来的样子，而不是现在的四不像S2。ESP32-S3 搭载 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz，内置 512 KB SRAM。加入了用于加速神经网络计算和信号处理等工作的向量指令，性能对比ESP32有可观的提升。集成 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE)，拥有 45 个可编程 GPIO，外设新增LCD接口、USB。因为太新了，现在在售的只有样板，SDK支持不全，价格不明，观望。
通过以上简述，能大概了解ESP32目前在售的产品线。现阶段，从学习资源上讲，推荐 ESP32入手。考虑量产成本，推荐 ESP32-C3 ，不过目前 ESP32-C3 的SDK没那么完善，更多的问题需要联系FAE。
ESP32模组封装差异
WROOM	内置Flash，主要有板载天线和IPEX外置天线（U）两个版本
WROVER	内置Flash、8MB-PSRAM，PCB有焊接IPEX和不焊接IPEX两个版本
与ESP32-WROOM的封装相比，WROVER兼容大部分引脚。不同之处在于WROVER将WROOM的底部引脚，从中分两列均匀放置到了两侧，而因为内置了PSRAM，所以PSRAM的IO位为NC

        本项目使用外设较少，主要功能就是wifi+蓝牙因此配置上不需要很高。

选型工具：https://products.espressif.com/#/product-selector?language=zh&names=

        符合wifi+蓝牙+ipex天线+价格20元附近的模块有：

型号	价格（元）
ESP32-C3-MINI-1U-N4	16
ESP32-C3-WROOM-02U-N4	17.5
ESP32-WROOM-32UE-N4	18.8
ESP32-MINI-1U-N4	18
ESP32-S3-WROOM-1U-N4	23
ESP32-S3-MINI-1U	24
ESP32-C6-WROOM-1U-N4	22.5
ESP32-C6-MINI-1U-N4	21.5
ESP8684-WROOM-02UC-N4	16

        考虑从学习资源丰富的角度，最终确定选择“ESP32-WROOM-32UE”，与本专辑一直用的开发板所用模组“ESP32-WROVER-E”主要区别是天线、封装以及管脚外设上，因此本专辑所有程序可直接使用。

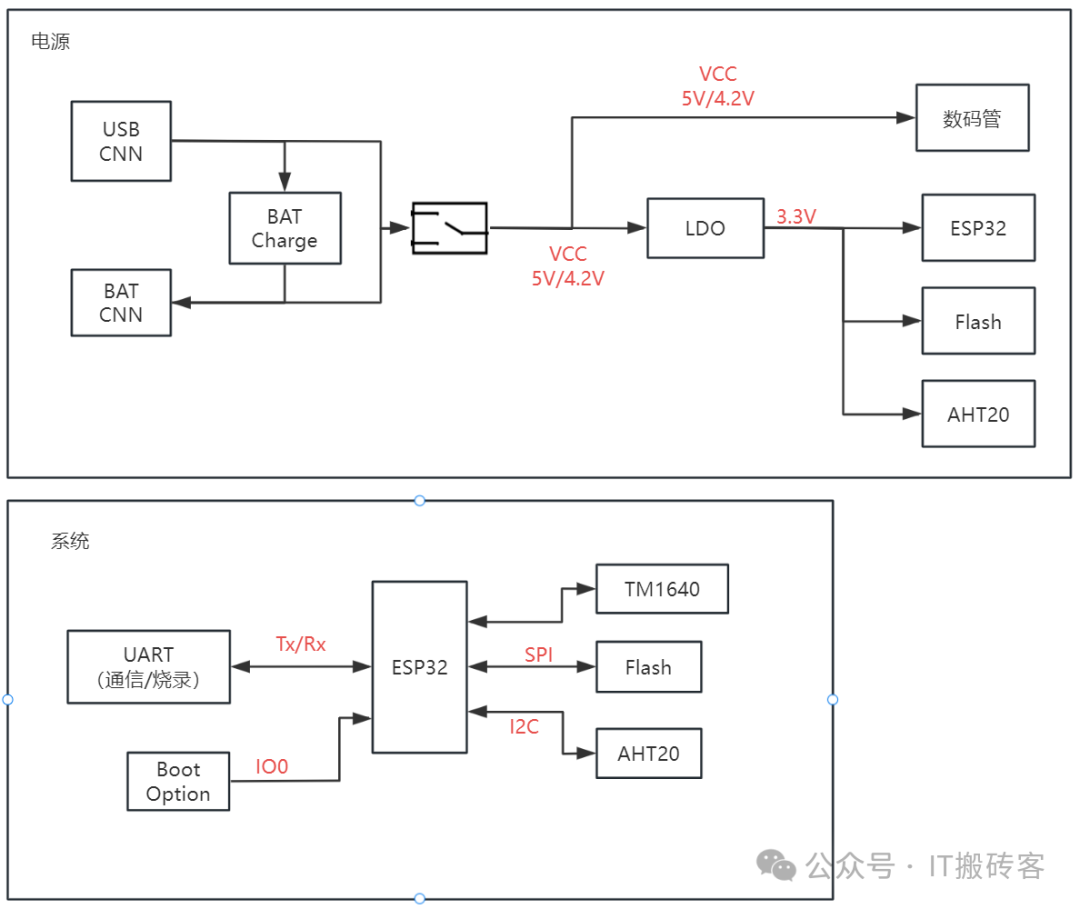

模块图

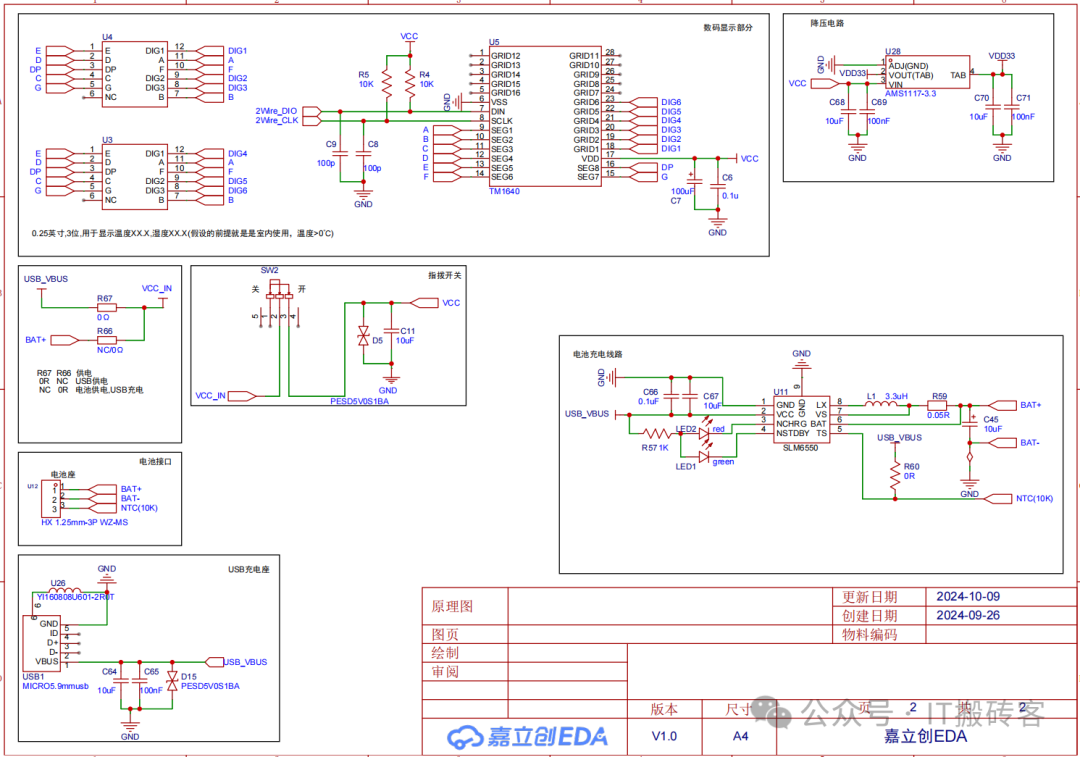

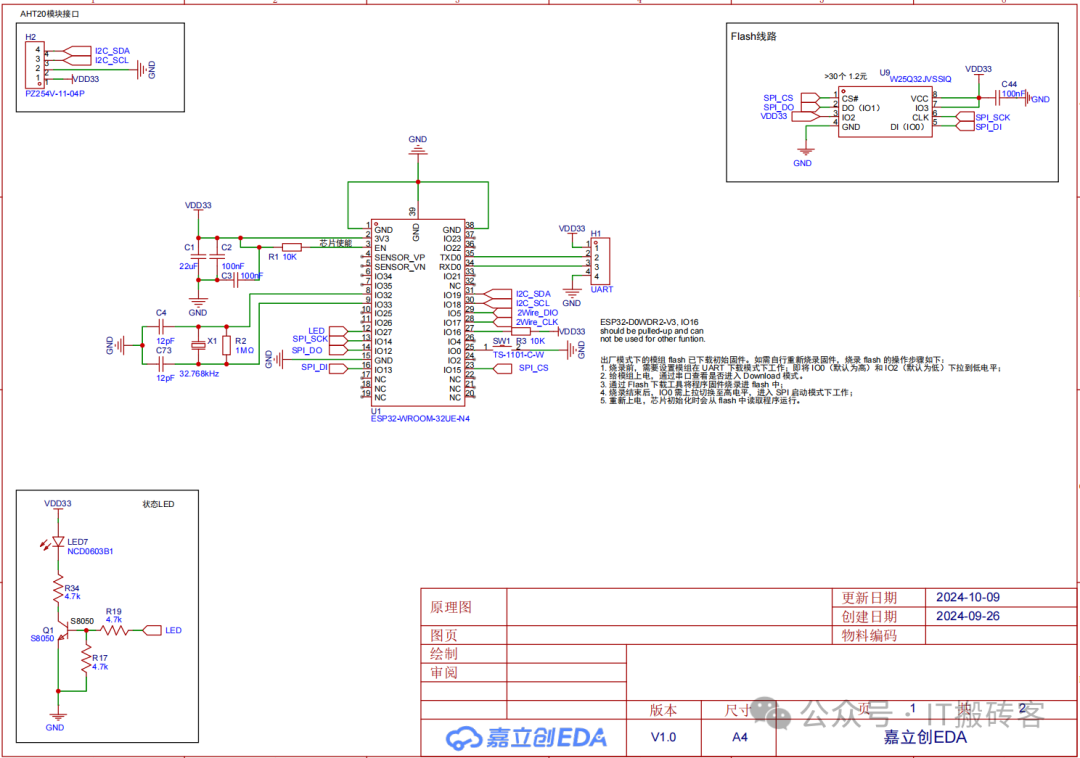

线路图

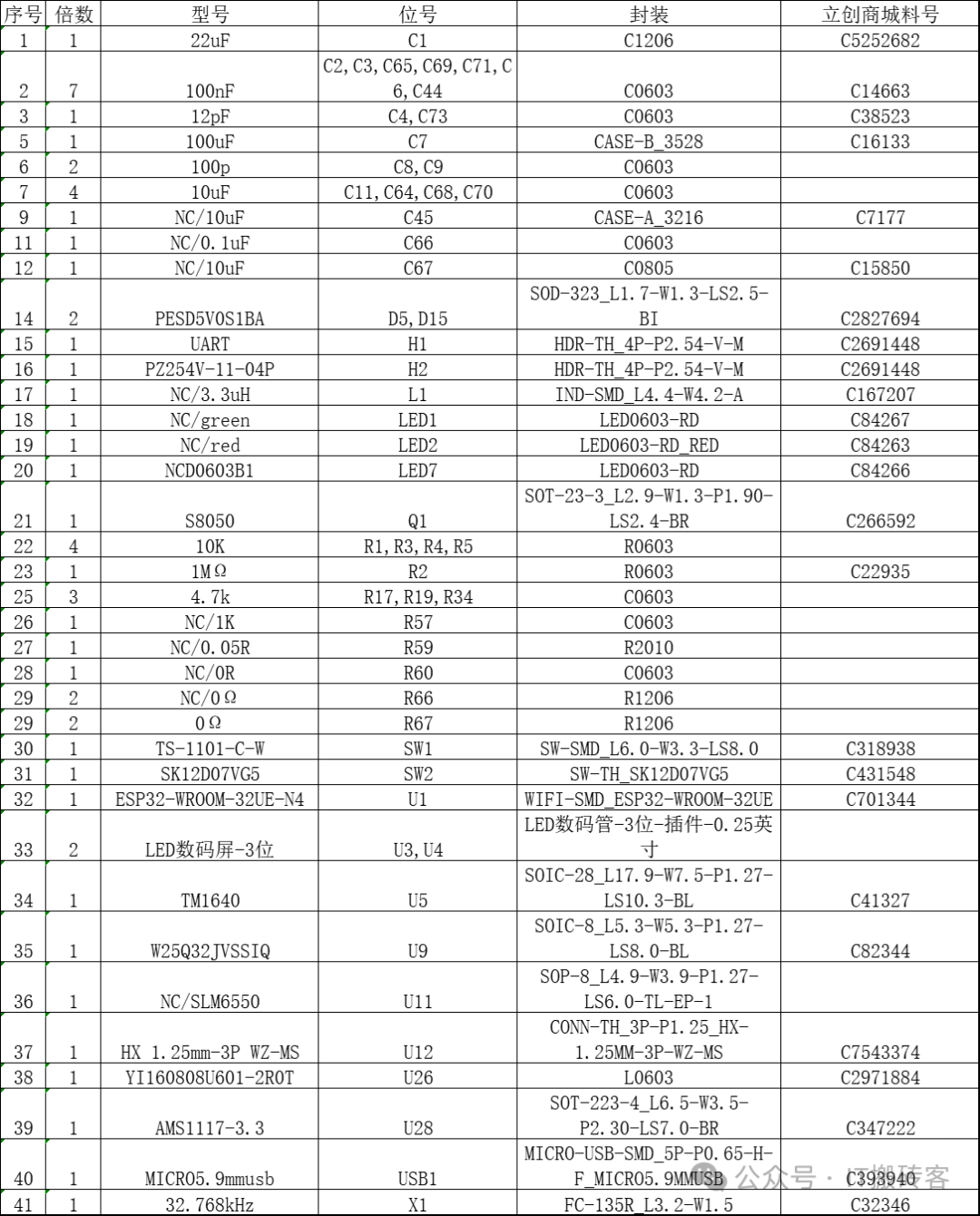

BOM清单（测试用，电池及充电部分NC未安装）

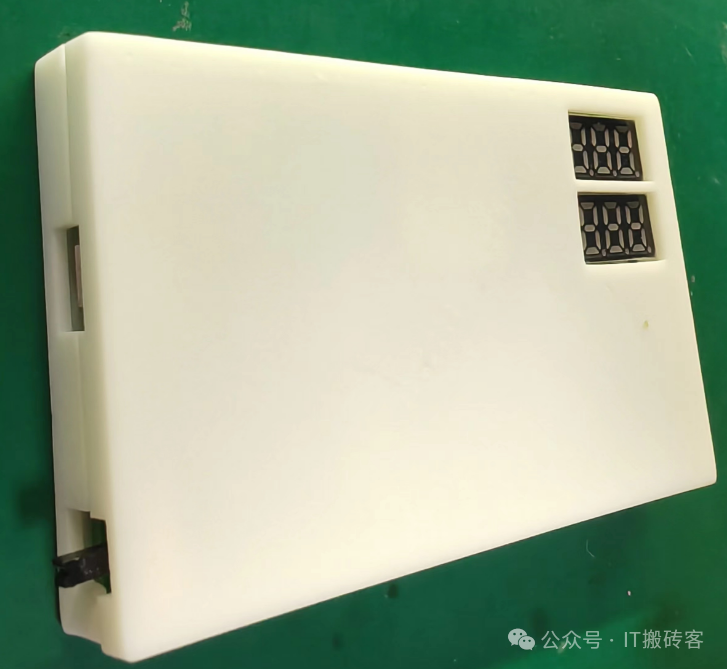

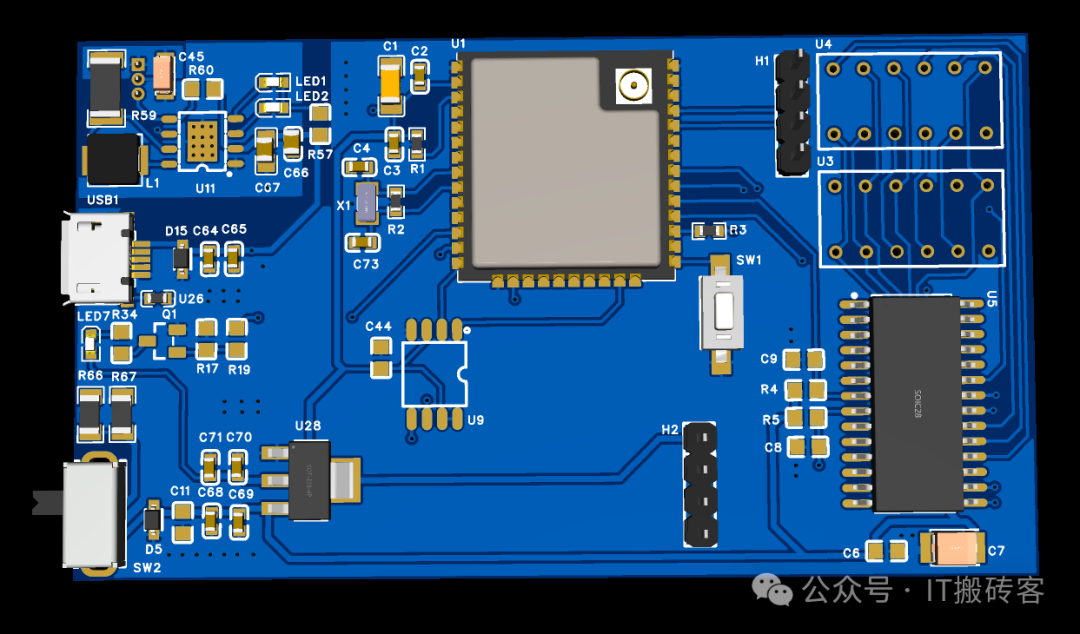

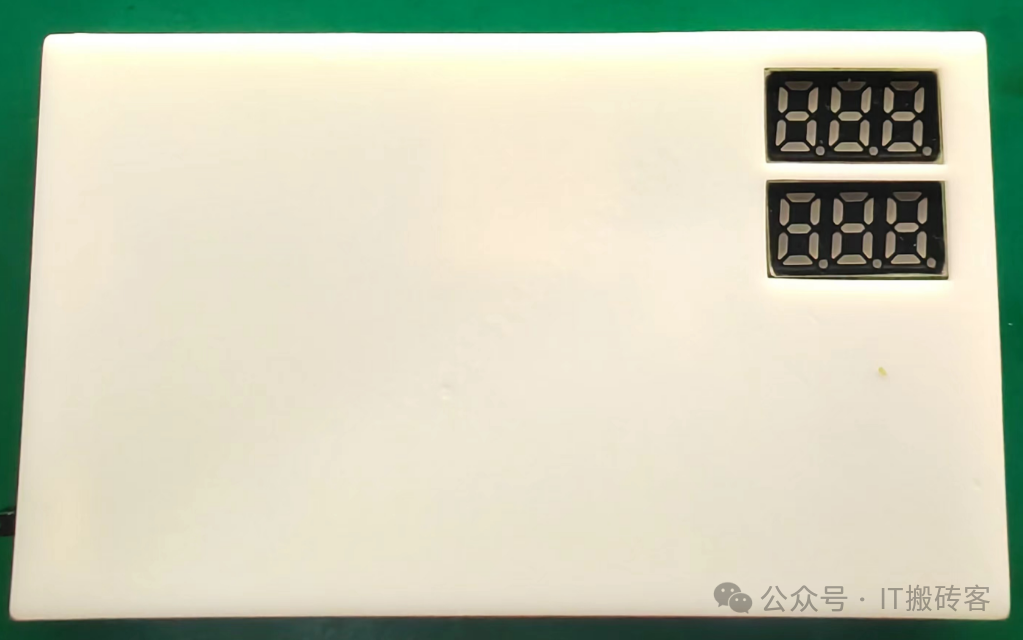

外观

软件调试

1、实现数码管显示功能，验证样品板基本功能

        内容：直接复制使用“《ESP32从0到1》之数码管显示(TM1640)”程序，根据新线路图修改程序，实现两个3位数码管的数据显示。为后面显示空气温湿度功能做准备。

https://download.csdn.net/download/u013534357/89874169《ESP32从0到1》之数码管显示（TM1640）_tm1640程序-CSDN博客

下载资源：https://download.csdn.net/download/u013534357/89874169

● 根据线路图修改管脚定义。

//GPIO管脚号
#define DIO     5
#define CLK     17

 ● 当前设计只有两个3位数码管，根据TM1640的"显示数据、地址、芯片管脚之间的对应关系"可确定3位段码管显存地址起始分别0xC0H和0xC3H，对应修改程序。

//数码管显存地址//显示模块一共2个数码管，2个小数码管3位地址0xc0和0xc3
#define _3DigLED1Addr  0xC0
#define _3DigLED2Addr  0xC3

#define _3DigLED1DataLen 3
#define _3DigLED2DataLen 3
#define maxDigLen        3//最大数码管位数

#define _3DigLED1DataPoint 1
#define _3DigLED2DataPoint 1

//按顺序存储3位显示管1，3位显示管2
uint8_t ledgroupaddr[]={_3DigLED1Addr,_3DigLED2Addr};
uint8_t ledgrouplen[]={_3DigLED1DataLen,_3DigLED2DataLen};
//小数点位置
uint8_t ledgrouppoint[]={_3DigLED1DataPoint,_3DigLED2DataPoint};//都在第二位上带小数点

● ClearAllShow清屏函数需要对应修改循环次数，当前两个3位的数码管，循环次数改为6。修改ShowMearData函数，去掉之前关于4位数码管部分程序。

● app_main函数中,修改测试函数

void app_main(void)
{
    InitLED();//初始化LED
    ShowMearData(0,(12.3*10));
    ShowMearData(1,(45.6*10));

    while(1)
    {
        printf("hello\n");
         // Add your main loop handling code here.
    }
}

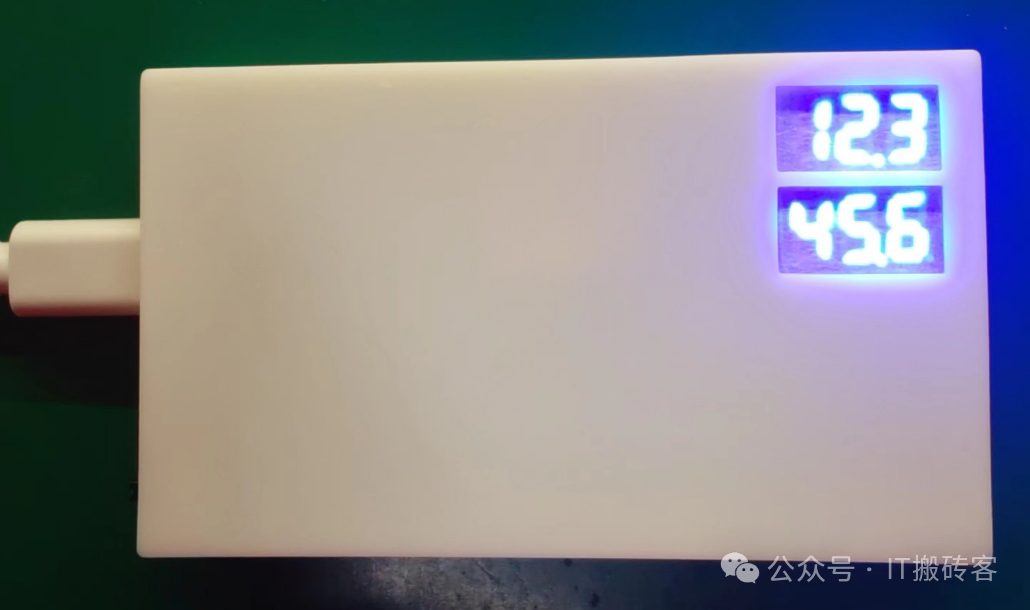

● 运行结果

2、创建BLE-Wifi-Gateway工程

        内容：直接复制使用“《ESP32从0到1》之MQTT与阿里iot通信”的tcp工程，修改工程名称为“BLE-Wifi-Gateway”。实现LED状态显示功能：联网成功LED常亮，发送数据时闪烁。备注：为了方便调试，最终MQTT数据发送至自有MQTT服务器，数据包内容为测量时间、测量数据。

《ESP32从0到1》之MQTT与阿里iot通信（上）_esp32 mqtt-CSDN博客

《ESP32从0到1》之MQTT与阿里iot通信（中）_esp32 mqtt例程-CSDN博客

《ESP32从0到1》之MQTT与阿里iot通信（下）_esp32 iot-CSDN博客

下载资源：https://download.csdn.net/download/u013534357/89753851

● 添加LED相关宏定义，主函数中增加GPIO口初始化程序；

/************************LED指示灯相关定义***************** */
#define ledlight     27
#define ledlight_ON    gpio_set_level(ledlight,1)
#define ledlight_OFF    gpio_set_level(ledlight,0)
/********************************************************* */

//初始化LED管脚
    gpio_reset_pin(ledlight);
    gpio_set_direction(ledlight, GPIO_MODE_OUTPUT);//配置为输出模式
    gpio_set_pull_mode(ledlight, GPIO_PULLUP_ONLY);//配置上拉
    //默认为低电平
    gpio_set_level(ledlight,1);

● wifi连接成功事件中增加亮灯程序（wifi_event_handler）；

else if (event_base == IP_EVENT && event_id == IP_EVENT_STA_GOT_IP) {      //表示联网成功
        ledlight_ON;
        if(wifi_nvs_flash_flg!=1)//未保存过ssid和password
        {
            xEventGroupSetBits(s_wifi_event_group, CONNECTED_BIT);
            //保存正确联网的ssid和password
            writeWifiConfig(ssid,sizeof(ssid),password,sizeof(password));
        }
        else
        {
            ESP_LOGI(TAG, "own IP_EVENT_STA_GOT_IP");
        }
        mqtt_app_start();

● MQTT数据发送部分增加灯闪程序。如果直接在esp_mqtt_client_publish函数前后操作灯的开关，因执行时间较短，无法肉眼看到灯的明显变化。调整程序如下，实现1s间隔的亮灭操作；

uint8_t ledinvert=0;
// 当循环执行计时器到期事件时执行的处理程序。
//此处理程序跟踪计时器过期的次数。当达到设定的到期次数时，处理程序会停止计时器并发送计时器停止事件。
static void timer_expiry_handler(void* handler_args, esp_event_base_t base, int32_t id, void* event_data)
{
    static int count = 0;
    count++;
    if(ledinvert==1)//用于切换发送时LED灯的亮灭
    {
        ledinvert=0;
        ledlight_ON;
    }
    if (count >= TIMER_EXPIRIES_COUNT_10s) {
        count=0;
        ledlight_OFF;     //发送数据时灭灯，发送完成后亮灯，以实现发送数据时灯闪的功能
        msg_id = esp_mqtt_client_publish(client,"/topic/qos1","data_3",0,1,0);
        ESP_LOGI(TAG, "sent publish successful, msg_id=%d", msg_id);
        ledinvert=1;
    }

    ESP_LOGI(TAG, "TIMER_EVENTS:TIMER_EVENT_EXPIRY: timer_expiry_handler, executed %d out of %d times", count, TIMER_EXPIRIES_COUNT_10s);
}

3、移植蓝牙主机程序

        内容：基于“《ESP32从0到1》之蓝牙一对多主机”移植程序，实现与指定型号的蓝牙从机模块通信，并提取数据上报至阿里iot平台。

《ESP32从0到1》之：蓝牙一对多主机（上）_esp32gatt-CSDN博客

《ESP32从0到1》之：蓝牙一对多主机（下）_esp32蓝牙-CSDN博客

《ESP32从0到1》之：蓝牙一对多主机（补充篇）_esp32蓝牙-CSDN博客

下载资源：https://download.csdn.net/download/u013534357/89736904

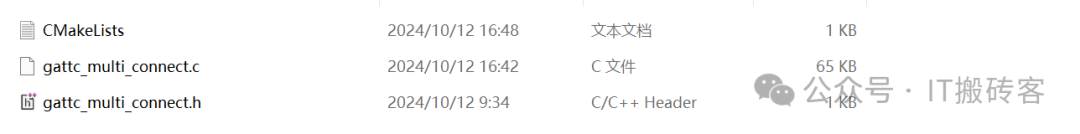

●  在项目文件夹下新建"components"文件夹，"gattc_multi_connect"子文件夹。子文件夹中新建2个文件"CMakeLists.txt"和"gattc_multi_connect.h",将“《ESP32从0到1》之蓝牙一对多主机”程序中的"gattc_multi_connect.c"文件复制到子文件夹中，如下图所示。

●  单击打开新建的"CMakeLists.txt"文件，填充内容：

idf_component_register(SRCS "gattc_multi_connect.c"
                        INCLUDE_DIRS "."
                        REQUIRES bt)

●  修改gattc_multi_connect.c，将该c文件里的app_main改成BLECentralInit()，去掉关于nvsflash相关的初始化部分程序。

●  打开"gattc_multi_connect.h"头文件,填充内容如下：

#pragma once

#include <stdint.h>

#ifdef __cplusplus
extern "C" {
#endif

void BLECentralInit(void);

#ifdef __cplusplus
}
#endif

●  在"gattc_multi_connect.c"及"app_main.c"中包含"gattc_multi_connect.h"头文件,主函数中添加"BLECentralInit()"

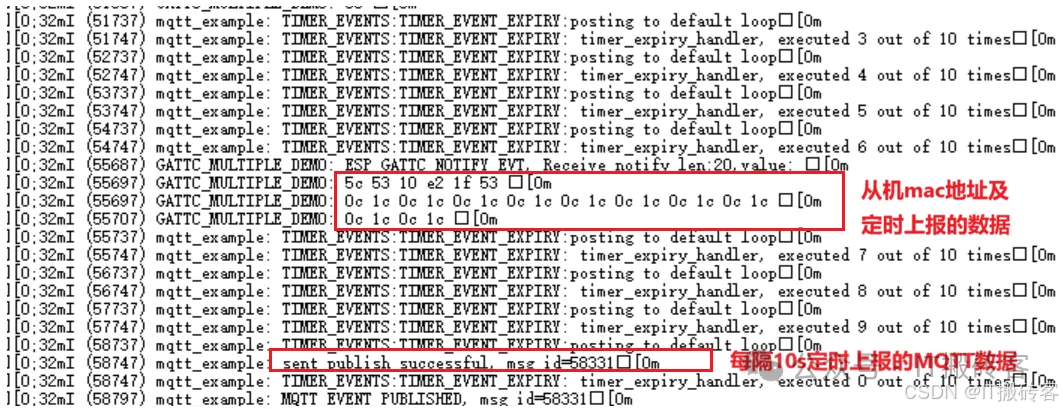

●  编译烧录运行，打开测试用蓝牙从机模块，可连接成功，并定时收到上报的数据

 ●  补充说明：测试程序会发现扫描蓝牙的操作只持续了几十秒，几十秒之后不再 进行蓝牙从机的扫描。程序中start_scan函数设定了扫描时间，可在此进行修改。

//启动扫描函数
static void start_scan(void)
{
    stop_scan_done = false;//初始化变量
    Isconnecting = false;//初始化变量
    uint32_t duration = 30;//持续扫描时间30s
    esp_ble_gap_start_scanning(duration);//此过程使设备持续扫描正在广播的设备
}

4、以MQTT格式上报蓝牙从机上报的数据

        内容：之前为了测试程序是每10s上报一次MQTT数据（上报的也是测试数据）， 修改程序，将收到的从机上报数据打包上报。

●  先去掉“timer_expiry_handler”事件处理中的程序，留一个定时框架（后面用得着）

static void timer_expiry_handler(void* handler_args, esp_event_base_t base, int32_t id, void* event_data)
{
    static int count = 0;
    count++;
    if (count >= TIMER_EXPIRIES_COUNT_10s) {
        count=0;

    }

    ESP_LOGI(TAG, "TIMER_EVENTS:TIMER_EVENT_EXPIRY: timer_expiry_handler, executed %d out of %d times", count, TIMER_EXPIRIES_COUNT_10s);
}

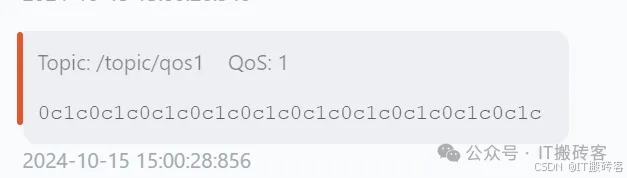

●  将收到的数据打包进行MQTT上报

        程序中支持3个从机连接，因此有3个对应的事件处理函数gattc_profile_（a/b/c)_event_handler,在ESP_GATTC_NOTIFY_EVT事件中，进行数据打包。

case ESP_GATTC_NOTIFY_EVT://收到notification或者indication时触发该事件
        ESP_LOGI(GATTC_TAG, "ESP_GATTC_NOTIFY_EVT, Receive notify len:%d,value: ", p_data->notify.value_len);
        esp_log_buffer_hex(GATTC_TAG, p_data->notify.remote_bda, 6);//打印mac地址
        esp_log_buffer_hex(GATTC_TAG, p_data->notify.value, p_data->notify.value_len);//收到的内容stringhex打印出来
        if(MQTTConnected==1)//定义的公共变量，MQTT连接成功时置1
        {
            //连接字符串，直接将数据转换成hex字符串
            char revhex[p_data->notify.value_len*2];
            for (int i = 0; i < p_data->notify.value_len; i ++) {
            sprintf(revhex + 2 * i, "%02x ", p_data->notify.value[i]);
            }

            msg_id = esp_mqtt_client_publish(client,"/topic/qos1",revhex,0,1,0);
            ESP_LOGI(GATTC_TAG, "sent publish successful, msg_id=%d", msg_id);
        }

        break;

●  整合成Json格式进行上报（有专门的json组件可供调用，但因为程序中只进行了数据打包，并不需要解析，因此直接用sprintf就可以实现json数据打包）

case ESP_GATTC_NOTIFY_EVT://收到notification或者indication时触发该事件
        ESP_LOGI(GATTC_TAG, "ESP_GATTC_NOTIFY_EVT, Receive notify len:%d,value: ", p_data->notify.value_len);
        esp_log_buffer_hex(GATTC_TAG, p_data->notify.remote_bda, 6);//打印mac地址
        esp_log_buffer_hex(GATTC_TAG, p_data->notify.value, p_data->notify.value_len);//收到的内容stringhex打印出来
          //发布主题
       if(MQTTConnected==1)//定义的公共变量，MQTT连接成功时置1
        {
            //连接字符串，直接将数据转换成hex字符串
            char revhex[p_data->notify.value_len*2];
            char revmac[6*3];//用:间隔
            char Jsonpayload[p_data->notify.value_len*2+41+1];//{"MAC":"XX:XX:XX:XX:XX:XX","Meardata": "0c1c0c1c0c1c0c1c0c1c0c1c0c1c0c1c0c1c0c1c"}
            for (int i = 0; i < 6; i ++) {
                if(i==5)
                {
                    sprintf(revmac + 3 * i, "%02x", p_data->notify.remote_bda[i]);
                }
                else
                {
                    sprintf(revmac + 3 * i, "%02x:", p_data->notify.remote_bda[i]);
                }
            }
            for (int i = 0; i < p_data->notify.value_len; i ++) {
            sprintf(revhex + 2 * i, "%02x", p_data->notify.value[i]);
            }
            sprintf(Jsonpayload,"{\"MAC\": \"%s\",\"Meardata\": \"%s\"}",revmac,revhex);
            msg_id = esp_mqtt_client_publish(client,"/topic/qos1",Jsonpayload,0,1,0);
            ESP_LOGI(GATTC_TAG, "sent publish successful, msg_id=%d", msg_id);
        }

        break;

5、移植外部flash程序

        内容：基于“《ESP32从0到1》之SPI Flash数据保存”移植部分程序，当MQTT连接成功时发布数据，若MQTT未连接则数据暂存至外部flash中。待MQTT连接成功后进行数据补发。

《ESP32从0到1》之SPI Flash数据读写(W25Q32)_esp32 w25q-CSDN博客

下载资源：https://download.csdn.net/download/u013534357/89780579

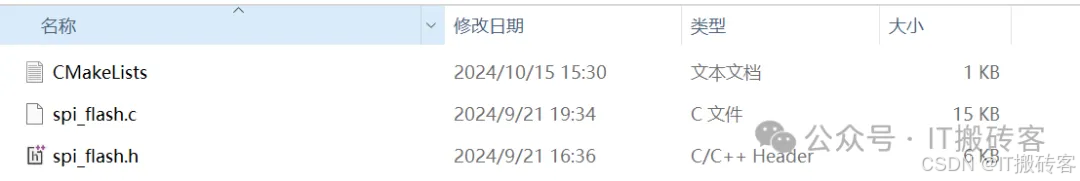

●  直接将hd_flash程序components文件夹下的子文件夹复制到当前项目的文件夹components下。

 ●  "CMakeLists.txt"文件内容如下：

idf_component_register(SRCS "spi_flash.c"
                    INCLUDE_DIRS "."
                    REQUIRES driver)

●  根据线路图确认管脚配置

●  新增flash初始化函数

esp_err_t UserInitSPIFlash(flash_handle_t* flash_handle)
{
        esp_err_t ret;
#ifndef CONFIG_EXAMPLE_USE_SPI1_PINS
    ESP_LOGI(TAG, "Initializing bus SPI%d...", flash_HOST + 1);
    spi_bus_config_t buscfg = {
        .miso_io_num = PIN_NUM_MISO,
        .mosi_io_num = PIN_NUM_MOSI,
        .sclk_io_num = PIN_NUM_CLK,
        .quadwp_io_num = -1,//没有硬件上的WP pin
        .quadhd_io_num = -1,//没有硬件上的hold pin
        .max_transfer_sz = 4096,//最大传输32字节
        .flags = SPICOMMON_BUSFLAG_MASTER,
    };
    //Initialize the SPI bus
    ret = spi_bus_initialize(flash_HOST, &buscfg, SPI_DMA_CH_AUTO);
    ESP_ERROR_CHECK(ret);
#else
    ESP_LOGI(TAG, "Attach to main flash bus...");
#endif

    flash_config_t flash_config = {
        .cs_io = PIN_NUM_CS,
        .host = flash_HOST,
        .miso_io = PIN_NUM_MISO,
    };
#ifdef CONFIG_EXAMPLE_INTR_USED
    flash_config.intr_used = true;
    gpio_install_isr_service(0);
#endif

    ESP_LOGI(TAG, "Initializing device...");
    ret = spi_flash_init(&flash_config, flash_handle);
    ESP_ERROR_CHECK(ret);

    return ret;
}

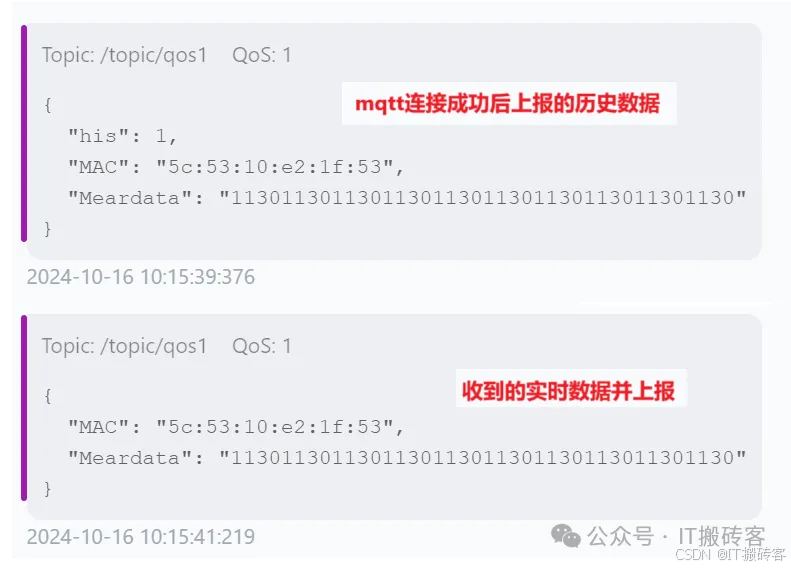

●  程序新建一个公共变量用于记录保存多少组数据没有发送至MQTT服务器（即历史数据），MQTT连接成功后启动计时器，每秒判断一次并发送一组历史数据至MQTT服务器。收到蓝牙从机数据时若MQTT没有连接成功则保存至flash。

6、移植I2C程序,实现与AHT20通信并数码显示

        内容：基于“《ESP32从0到1》之IIC与AHT20”以及"《ESP32从0到1》之数码管显示（TM1640）"移植部分程序，定时获取AHT20温湿度数据，并将数据显示在数码管上，保留小数位1点。

《ESP32从0到1》之I2C通讯（AHT20温湿度传感器）_esp32 i2c-CSDN博客

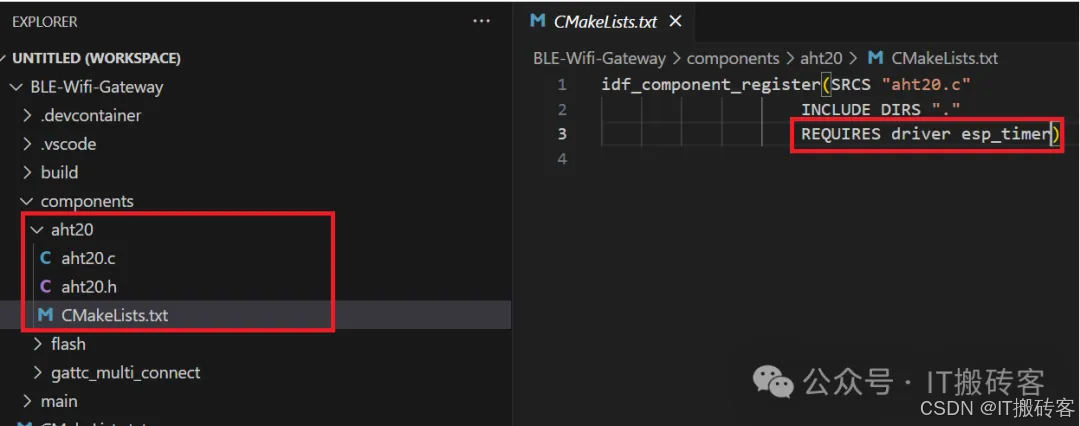

 ●  仿照步骤3将AHT20作为外部组件移植到components文件夹下

 ●  将AHT20.c的“app_main”改成"void ReadAHT20Data(float* temp,float* humi)"

7、移植数码显示程序

        内容：实现AHT20定时读取数据，定时显示在数码管上

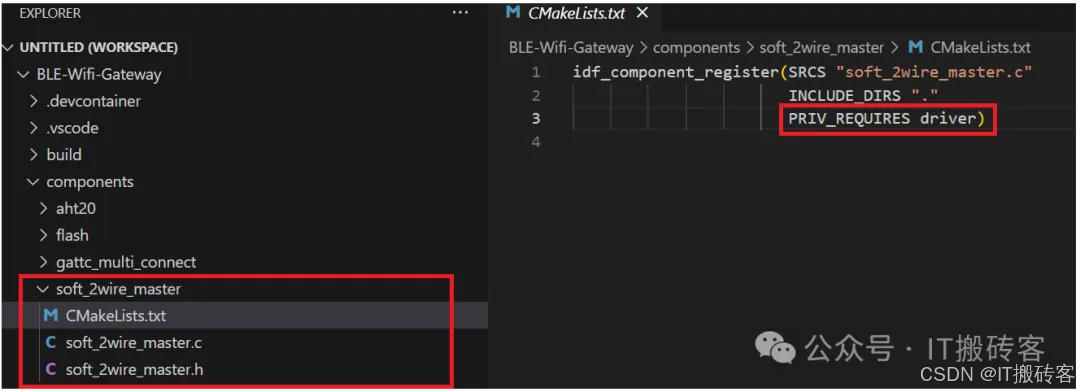

 ●  仿照步骤5将soft_2wire_master作为外部组件移植到components文件夹下，步骤1中已经修改了.c/.h文档。主函数中包含调用即可

 8、定时获取网络时间

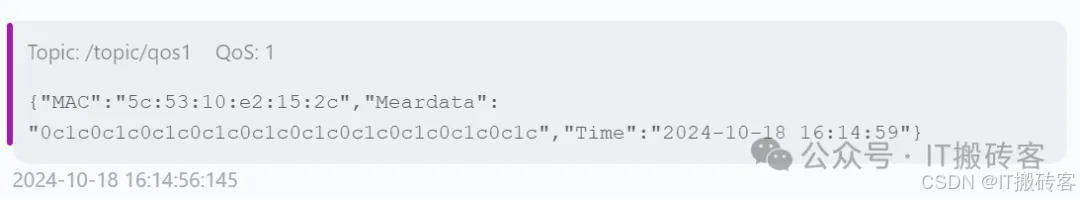

        内容：上报数据包中增加日期时间，为确保时间的准确，定时获取网络时间并校正。

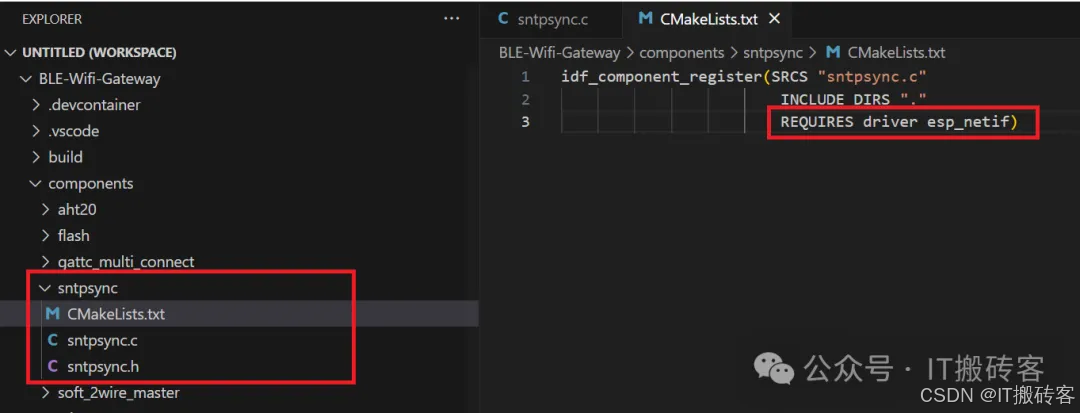

● 在components文件夹中添加sntp子文件夹。右击sntp添加sntp.c、sntp.h和CMakeLists.txt文件。如下图所示：

 ●  可通过menuconfig设置sntp服务器最大值为3，表示支持3个服务器轮流连接获取网络时间。

●  基于sample 的sntp示例工程，移植相关程序到sntp.c

#include <string.h>
#include <time.h>
#include <sys/time.h>
#include "esp_system.h"
#include "esp_log.h"
#include "esp_netif_sntp.h"
#include "esp_sntp.h"
#include "sntpsync.h"
static const char *TAG = "sntpsync";

#ifndef INET6_ADDRSTRLEN
#define INET6_ADDRSTRLEN 48
#endif


void time_sync_notification_cb(struct timeval *tv)
{
    ESP_LOGI(TAG, "Notification of a time synchronization event");
}

static void print_servers(void)
{
    ESP_LOGI(TAG, "List of configured NTP servers:");

    for (uint8_t i = 0; i < SNTP_MAX_SERVERS; ++i){
        if (esp_sntp_getservername(i)){
            ESP_LOGI(TAG, "server %d: %s", i, esp_sntp_getservername(i));
        } else {
            // we have either IPv4 or IPv6 address, let's print it
            char buff[INET6_ADDRSTRLEN];
            ip_addr_t const *ip = esp_sntp_getserver(i);
            if (ipaddr_ntoa_r(ip, buff, INET6_ADDRSTRLEN) != NULL)
                ESP_LOGI(TAG, "server %d: %s", i, buff);
        }
    }
}

void obtain_time(void)
{
    ESP_LOGI(TAG, "Initializing and starting SNTP");
#if CONFIG_LWIP_SNTP_MAX_SERVERS > 1
    /* This demonstrates configuring more than one server
     */
    esp_sntp_config_t config = ESP_NETIF_SNTP_DEFAULT_CONFIG_MULTIPLE(CONFIG_LWIP_SNTP_MAX_SERVERS,
                               ESP_SNTP_SERVER_LIST("ntp1.aliyun.com" , "pool.ntp.org" ,"210.72.145.44") );
#else
    /*
     * This is the basic default config with one server and starting the service
     */
    esp_sntp_config_t config = ESP_NETIF_SNTP_DEFAULT_CONFIG("pool.ntp.org" );
#endif
    config.sync_cb = time_sync_notification_cb;     // Note: This is only needed if we want
    esp_netif_sntp_init(&config);
    print_servers();

    // wait for time to be set
    time_t now = 0;
    struct tm timeinfo = { 0 };
    int retry = 0;
    const int retry_count = 15;
    while (esp_netif_sntp_sync_wait(2000 / portTICK_PERIOD_MS) == ESP_ERR_TIMEOUT && ++retry < retry_count) {
        ESP_LOGI(TAG, "Waiting for system time to be set... (%d/%d)", retry, retry_count);
    }
    time(&now);
    localtime_r(&now, &timeinfo);
    ESP_LOGI(TAG, "set china timezone..");
    // set timezone to China Standard Time
    setenv("TZ", "CST-8", 1);
    tzset();
    strftime(strftime_buf, sizeof(strftime_buf), "%F %T", &timeinfo);
    ESP_LOGI(TAG, "The current date/time in Shanghai is: %s", strftime_buf);

    esp_netif_sntp_deinit();
}

● wifi连接成功后就调用一次obtain_time,后定时每小时调用一次obtain_time获取网络时间并校正。

● 运行如下所示：

● 修改程序，数据上报部分增加时间的上报。

 if(MQTTConnected==1)
        {
            //获取当前的时间
            time_t now = 0;
            struct tm timeinfo = { 0 };
             char revTime[20];
            time(&now);
            localtime_r(&now, &timeinfo);
            setenv("TZ", "CST-8", 1);
            tzset();
            strftime(revTime, sizeof(revTime), "%F %T", &timeinfo);
            ESP_LOGI(GATTC_TAG, "revTime:%s", revTime);
            //连接字符串，直接将数据转换成hex字符串
            char revhex[p_data->notify.value_len*2];
            char revmac[6*3];//用:间隔
            char Jsonpayload[200];//[p_data->notify.value_len*2+41+1+30];//{"MAC":"XX:XX:XX:XX:XX:XX","Meardata": "0c1c0c1c0c1c0c1c0c1c0c1c0c1c0c1c0c1c0c1c"}
            for (int i = 0; i < 6; i ++) {
                if(i==5)
                {
                    snprintf(revmac + 3 * i,18, "%02x", p_data->notify.remote_bda[i]);
                }
                else
                {
                    snprintf(revmac + 3 * i,18, "%02x:", p_data->notify.remote_bda[i]);
                }
            }
            ESP_LOGI(GATTC_TAG, "revmac:%s", revmac);
            for (int i = 0; i < p_data->notify.value_len; i ++) {
            snprintf(revhex + 2 * i,(p_data->notify).value_len * 2, "%02x", p_data->notify.value[i]);
            }
            ESP_LOGI(GATTC_TAG, "revhex:%s", revhex);
            snprintf(Jsonpayload,200,"{\"MAC\":\"%s\",\"Meardata\": \"%s\",\"Time\":\"%s\"}",revmac,revhex,revTime);
            msg_id = esp_mqtt_client_publish(client,"/topic/qos1",Jsonpayload,0,1,0);
            ESP_LOGI(GATTC_TAG, "sent publish successful, msg_id=%d", msg_id);
        }



 结语

        至此，项目定义的软件功能均已实现，因该项目涉及到实际公司正在开发的产品，更多的优化细节就不再更新，友友们可以自行优化。后续有机会会在新的试验性项目中进行并发布。

        当前程序主要实现初始的调试功能，后续需要进一步优化的内容如下：

        1）3个蓝牙从机是指定的同一个型号产品，所有参数均是相同的，事务处理程序可以合并；

        2）程序中很多逻辑功能实现是通过公共变量进行的，实际上可以优化成事件处理。

        3）MQTT连接成功、MQTT断开、Wifi连接成功、Wifi断开相应的逻辑均需要优化。

        4）发送实时数据和发送历史数据至MQTT服务器，发送程序可以优化合并成一个函数。

        5）MQTT数据上报时增加了时间的上报，但是历史数据保存时并没有保存时间，这块功能需要按照实际需求进行优化.时间上报可直接上报时间戳。当前为了调试查看方便转换成了string常见日期时间格式。

        6）wifi和MQTT可以独立成两个组件

        7）bug优化

程序已上传至微信公众号IT搬砖客，可免费下载。

下载资料：https://download.csdn.net/download/u013534357/89900243

🌹欢迎关注、订阅、收藏🌹

文章中有不清晰或者有疑问、错误的地方，请务必留言提醒、讨论。非常感谢！！！
