文章内容

        基于sample_project示例创建一个空工程，实现与TM1640通信，点亮LED数码管。

硬件

• 一款 ESP32 开发板（本专辑中均使用ESP32-LyraT-Mini V1.2开发板）

• USB 数据线 （A 转 Micro-B）

• 电脑（Windows）

• 在开发板上人为增加TM1640显示模块

TM1640介绍

        TM1640 是一种LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 驱动等电路。显示模式为8段×16位，主要应用于电子产品LED显示屏驱动。

        微处理器的数据通过两线总线接口和 TM1640 通信，在输入数据时当 CLK 是高电平时，DIN 上的信号必须保持不变；只有 CLK 上的时钟信号为低电平时，DIN 上的信号才能改变。数据的输入总是低位在前,高位在后传输.数据输入的开始条件是 CLK 为高电平时，DIN 由高变低；结束条件是 CLK 为高时，DIN 由低电平变为高电平。

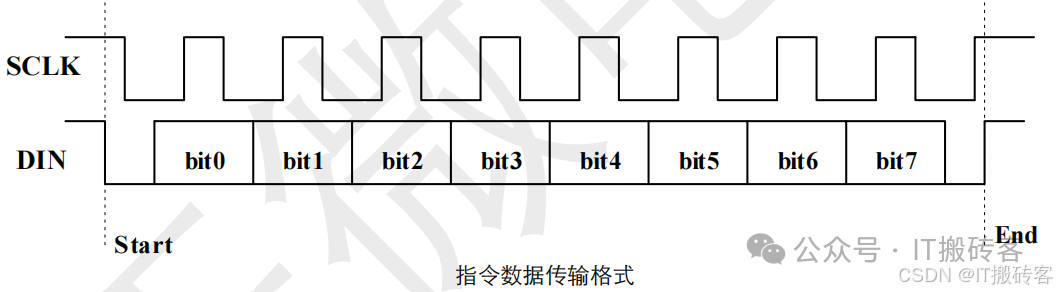

        指令数据传输过程如下图：

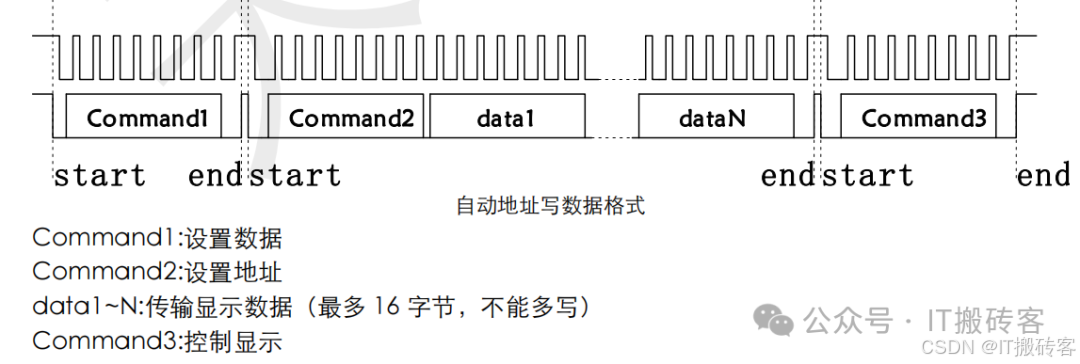

        写 SRAM 数据地址自动加 1 模式：

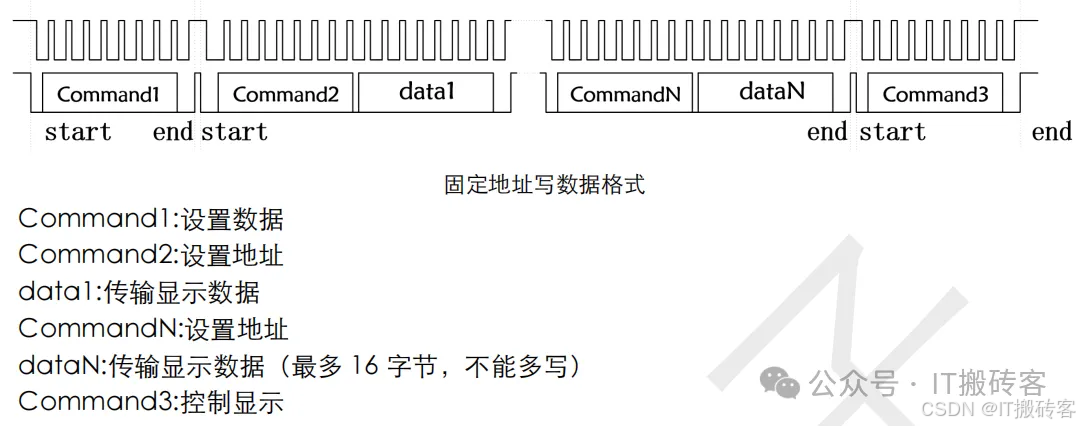

        写 SRAM 数据固定地址模式：

ESP32需要通过软件模拟的方式实现两线总线接口与TM1640通信。

TM1640模块介绍

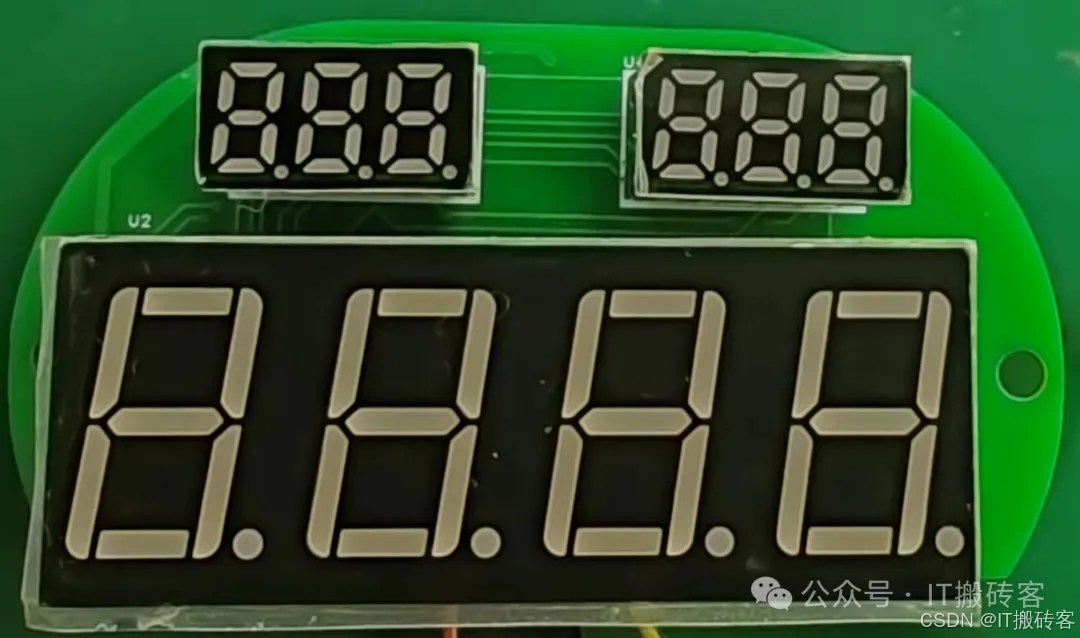

        本实验使用的显示模块为之前的自有项目模块，使用的是共阴极数码管。

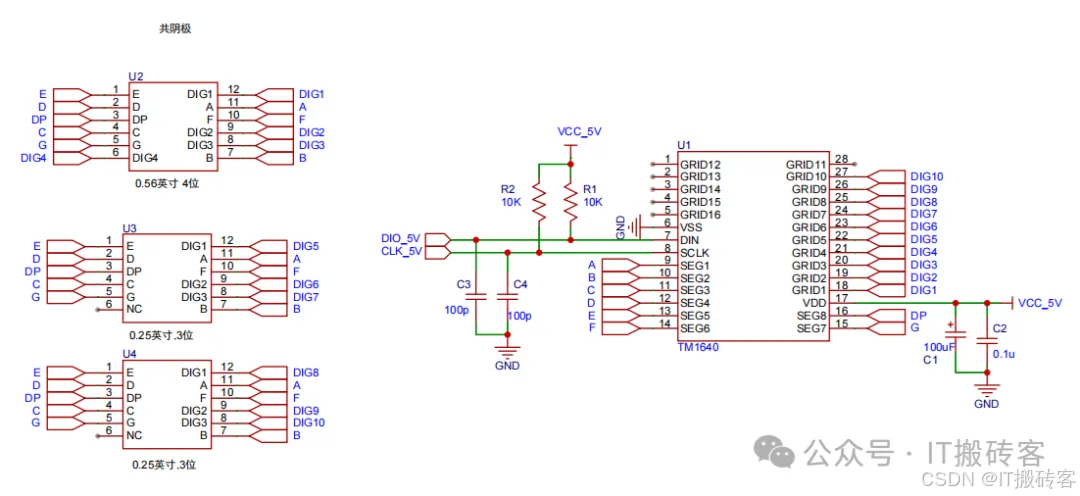

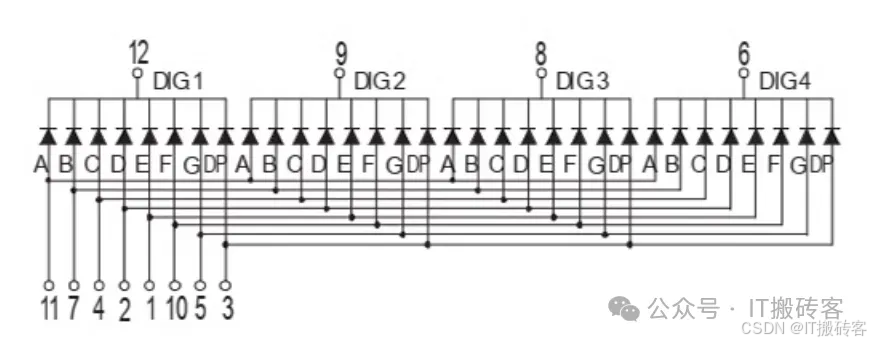

        4位共阴极数码管电路原理图如下图所示。

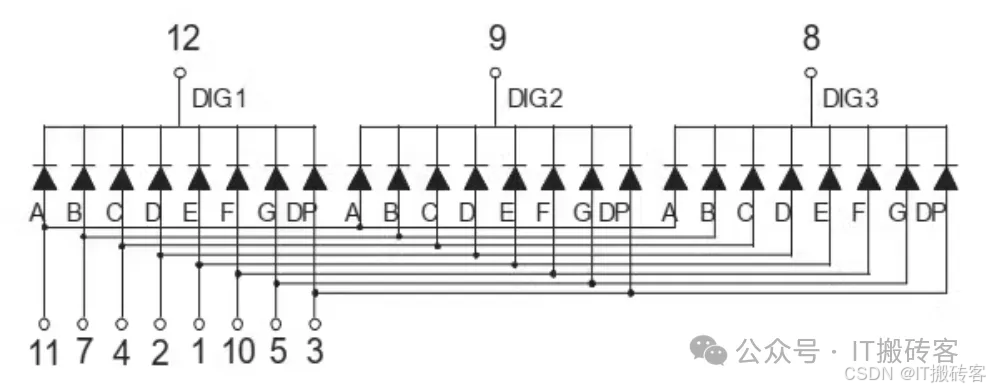

        3位共阴极数码管电路原理图如下图所示。

        当前模块使用TM1640连接3个数码管，SEG并接3个数码管的段位，GRID按照顺序连接数码管的DIG位。

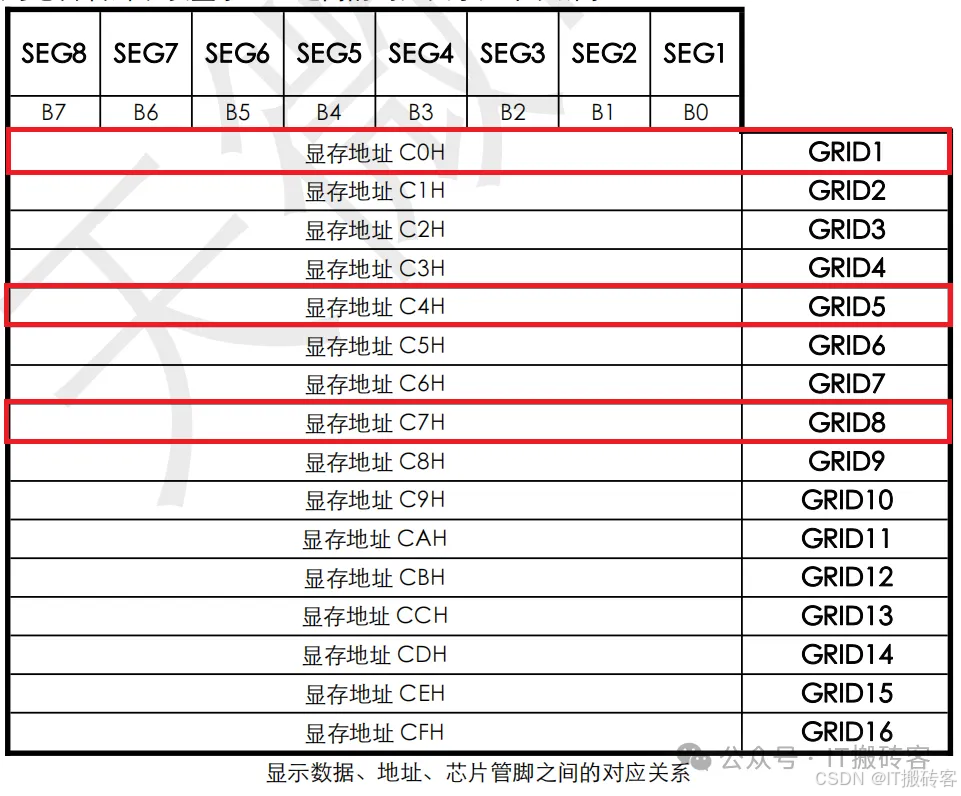

        根据TM1640的"显示数据、地址、芯片管脚之间的对应关系"可确定4位段码管显存地址起始为0xC0H，3位段码管显存地址起始分别0xC4H和0xC7H。

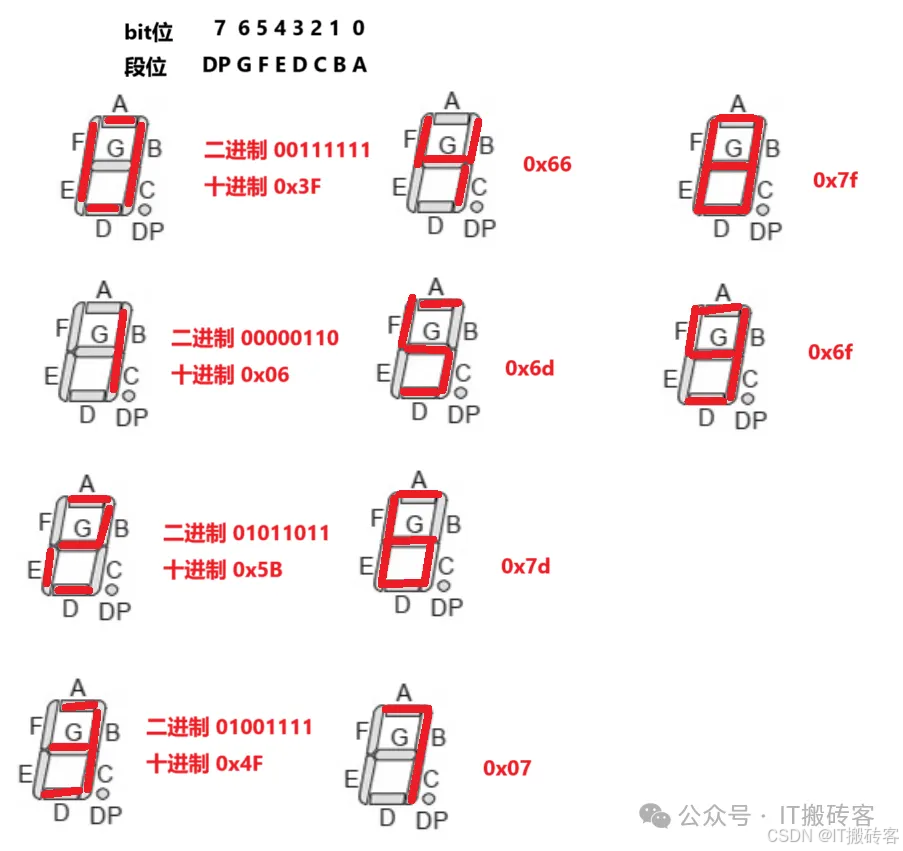

        当要点亮某段位时对应SEG写入1，熄灭某段位时对应SEG写入0。段码编码如下图所示。

基于sample_project示例创建工程

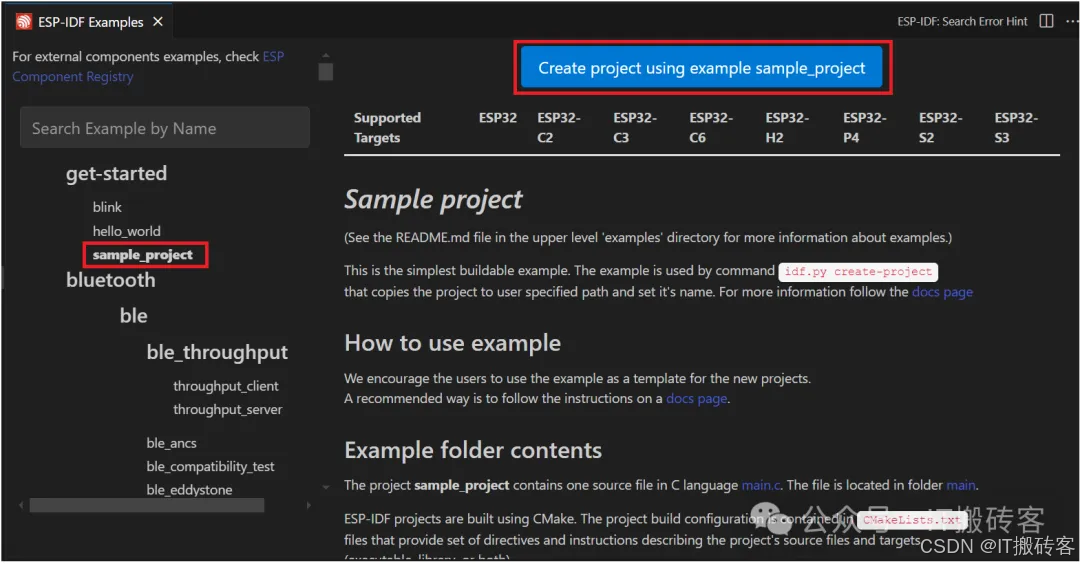

        ctrl+alt+P，输入ESP-IDF show，选择“ESP-IDF: Show Examples Projects” ,找到“sample_project”，选择“Create Project using example sample_project”，在跳出的保存框中，选择某一文件夹，新建Project文件夹，保存。用于存放新建的sample_project工程。

        注意：文件夹名称和路径中最好不要有中文且路径尽量短；

编写程序

1）新建两线总线驱动文件夹

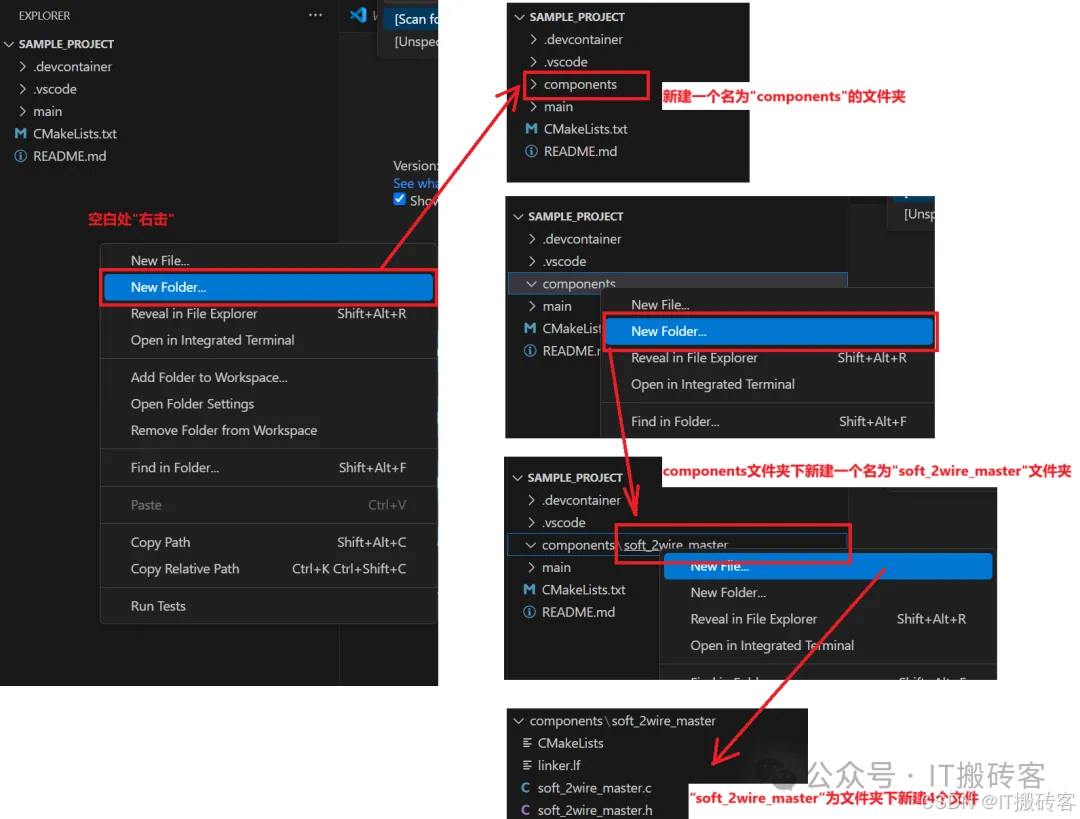

        在项目文件夹下新建"components"文件夹，"soft_2wire_master"子文件夹。子文件夹中新建4个文件"CMakeLists.txt"、"linker.lf"、"soft_2wire_master.c"、"soft_2wire_master.h"。



        单击打开新建的"CMakeLists.txt"文件，填充内容：

idf_component_register(SRCS "soft_2wire_master.c"
                       INCLUDE_DIRS "."
                       PRIV_REQUIRES driver
                       LDFRAGMENTS linker.lf)

        单击打开新建的"linker.lf"文件，填充内容：

[mapping:main_default]
archive: libsoft_i2c_master.a
entries:
    * (noflash)

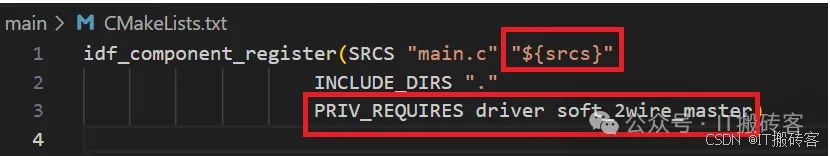

        打开"main"文件夹下的"CMakeLists.txt"，添加如下内容：

2）编写soft_2wire_master.h文件

/*
 * SPDX-FileCopyrightText: 2010-2023 Espressif Systems (Shanghai) CO LTD
 *
 * SPDX-License-Identifier: CC0-1.0
 */

#pragma once

#include <stdint.h>
#include "esp_err.h"
//#include "soc/gpio_num.h"

#ifdef __cplusplus
extern "C" {
#endif


void InitLED(void); //初始化TM1640
void ClearAllShow(void);//清屏(3个数码屏均不显示)
void ClearShow(uint8_t ledindex);//选择指定数码屏清屏
void ShowMearData(uint8_t ledindex,uint16_t datavalue);//选择指定数码屏显示数据


#ifdef __cplusplus
}
#endif

3）编写soft_2wire_master.c文件

        添加头文件：

#include "freertos/FreeRTOS.h"  //所有文件基本都要包含,数据类型定义
#include "esp_rom_sys.h" //需要用us延迟函数
#include "driver/gpio.h" //对管脚进行相关定义
#include "soft_2wire_master.h"

        定义管脚名称并绑定管脚号：

//GPIO管脚号
#define DIO     12
#define CLK     13

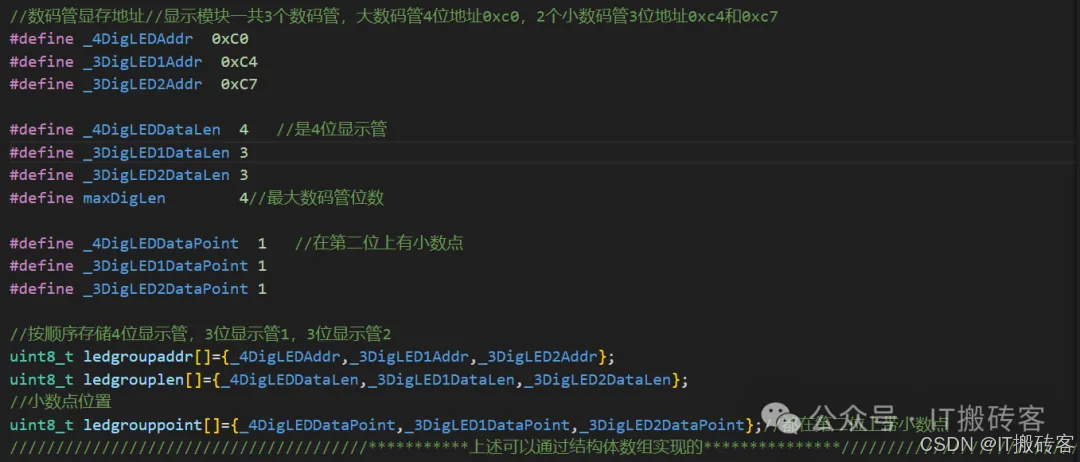

        用宏定义定义3个数码管的显存起始地址、显示长度、小数点位数，为程序中指定某数码管做准备（可以用结构体数组，当前案例用的数组实现的）。

        定义编码数组，用于存放数字编码。数字0对应数组索引0位，数字1对应数组索引1位，以此类体。

//显示内容正好对应0123456789abcdef
uint8_t typeTable[] = {
    0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f, 0x77, 0x7c,
    0x39, 0x5e, 0x79, 0x71
};

        编写起始、结束、发送数据的函数。

//TM1640数据的输入总是低位在前,高位在后传输.在输入数据时当 CLK 是高电平时，DIN 上的信号必须保持不变
void Send(uint8_t bytedata)
{
  for (uint8_t i = 0; i <= 7; i++) {
         gpio_set_level(CLK,0);
         uint8_t bit = (bytedata >> i) & 0x01;
         gpio_set_level(DIO,bit);
         gpio_set_level(CLK,1);
    }
     gpio_set_level(CLK,0);
}

//数据输入的开始条件是 CLK 为高电平时，DIN 由高变低
void Start(void)
{
    gpio_set_level(DIO,0);
    esp_rom_delay_us(5);
}

//结束条件是 CLK 为高时，DIN 由低电平变为高电平
void Stop(void)
{
    gpio_set_level(DIO,0);
    gpio_set_level(CLK,1);
    gpio_set_level(DIO,1);
}

        初始化TM1640并清屏

void InitLED(void)
{
    gpio_reset_pin(CLK);
    gpio_reset_pin(DIO);

    gpio_set_direction(CLK, GPIO_MODE_OUTPUT);//sclk配置为输出模式
    gpio_set_direction(DIO, GPIO_MODE_OUTPUT);//din配置为只输出模式

    gpio_set_pull_mode(CLK, GPIO_PULLUP_ONLY);//线路图有外部上拉的
    gpio_set_pull_mode(DIO, GPIO_PULLUP_ONLY);//线路图有外部上拉的

    //设置两个管脚为默认为高电平
    gpio_set_level(DIO,1);
    gpio_set_level(CLK,1);

    ClearAllShow();
}

//清屏//可当初始化函数用
void ClearAllShow(void)
{
    portENTER_CRITICAL(&g_lock);//进入临界段
    Start();
    Send(0x40); // 数据命令，写数据到寄存器，自动地址增加,普通模式
    Stop();

    Start();
    Send(0xc0); //地址命令设置,显示地址00H --设置起始地址
    for(uint8_t i = 0; i <= 10; i++) {
         Send(0x00);
    }
    Stop();

    Start();
    Send(0x8f);//显示控制设置,脉冲宽度14/16，显示开
    Stop();
    portEXIT_CRITICAL(&g_lock);//退出临界段
}

        写数据到指定的数码屏

//当前假设3位数码管显示1位小数点数据*10传递，4位数码管显示2位小数点数据*100进行传递
void ShowMearData(uint8_t ledindex,uint16_t datavalue)
{
    uint8_t t[maxDigLen];
    uint8_t showdataindex=0;
    if(ledindex==0)//4位数码管
    {
        t[0]= datavalue/1000;
        t[1]= (datavalue%1000)/100;
        t[2]= (datavalue%100)/10;
        t[3]= datavalue%10;
    }
    else
    {
        t[0]= datavalue/100;
        t[1]= (datavalue%100)/10;
        t[2]= datavalue%10;
    }

    portENTER_CRITICAL(&g_lock);//进入临界段
    /*Start();
    Send(0x40); // 数据命令，写数据到寄存器，自动地址增加,普通模式
    Stop();*/

    Start();
    Send(ledgroupaddr[ledindex]); //地址命令设置,显示地址00H --设置起始地址
    for(uint8_t i = 0; i <= ledgrouplen[ledindex]; i++) {
        showdataindex = t[i];
        //在指定位后面显示小数点
        if(i==ledgrouppoint[ledindex])
        {
            Send(typeTable[showdataindex]|0x80);//该位显示小数点
        }
        else
        {
            Send(typeTable[showdataindex]);
        }
    }
    Stop();

    Start();
    Send(0x8f);//显示控制设置,脉冲宽度14/16，显示开
    Stop();
    portEXIT_CRITICAL(&g_lock);//退出临界段
}

4）编写main.c文件

#include <stdio.h>
#include "esp_log.h"
#include "soft_2wire_master.h"

const char* EXAMPLE_TAG = "soft_2wire_master";
void app_main(void)
{
    InitLED();//初始化LED
    ShowMearData(0,(12.34*100));
    ShowMearData(1,(56.7*10));
   ShowMearData(2,(89.0*10));
    while(1)
    {
         // Add your main loop handling code here.
    }
}

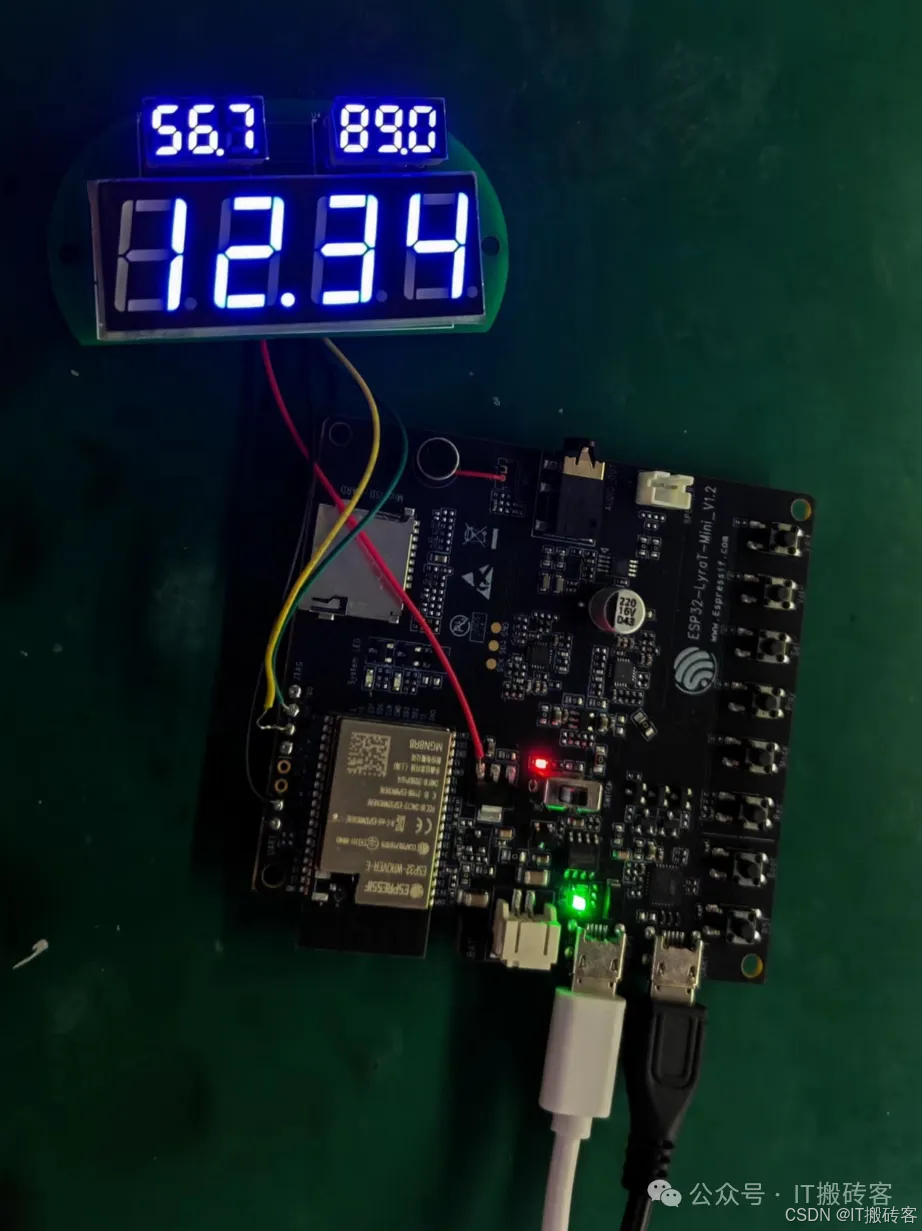

编译下载程序

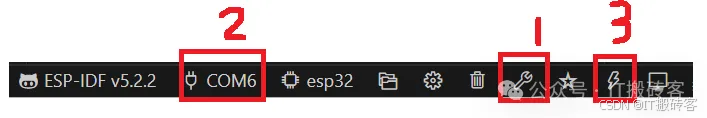

        点击左下角编译按钮。成功编译后打开开发板并连接开发板UART烧录口，选择正确的串口号，点击下载，选择UART，下载程序。
