该文指导如何安装并使用GetDataGraphDigitizer软件，强调不支持PNG格式，推荐使用JPEG或TIFF。主要步骤包括设置图片坐标轴规模，启用网格辅助标记，以及使用pointcapture功能精确提取点数据。此外，还介绍了添加不同颜色线条以区分标注及数据导出的步骤。

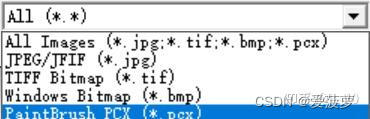

首先安装并打开GetData Graph Digitizer，点击file --> Open Image, 需要注意的是Getdata目前不支持PNG格式，建议保存图片格式为JPEG或TIFF。

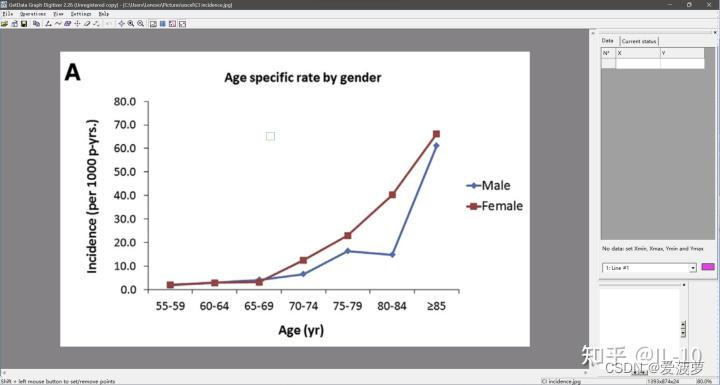

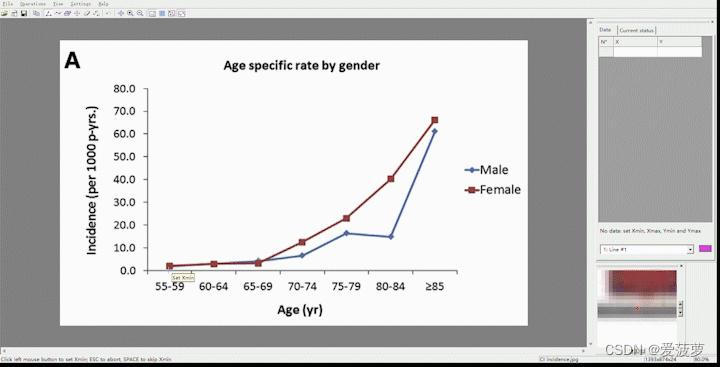

导入后如下图
GetData 界面

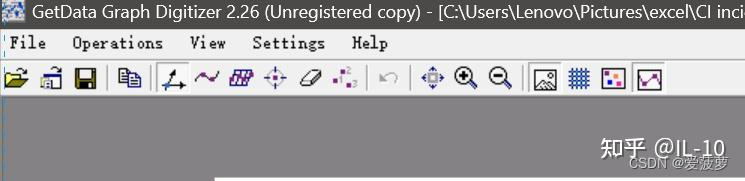

第一步，设置图片的X，Y轴大小（set scale）,点击第二行的图标栏的第五个图标，set scale
Scale的顺序分别从xmin,xman,ymin,ymax逐一设置，同时 右下角有放大镜，可以更好的看到标记的点

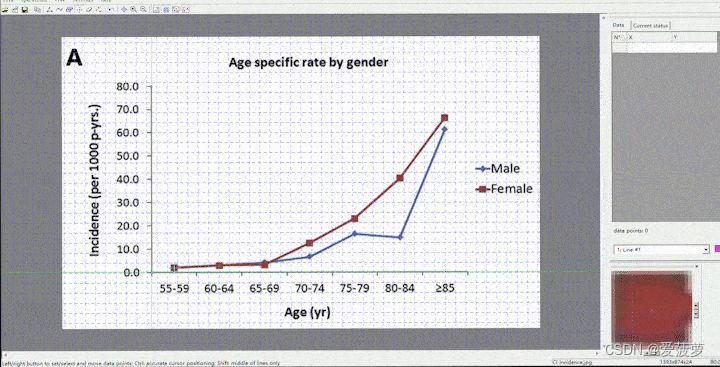

如果发现标注比较困难，可以打开view中的show grid，有辅助参考线帮助标点，下面将在辅助参考线下进行标点

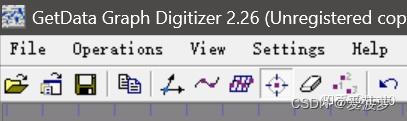

第二步，提取点数据，选择第二行图标中的第八个图标 point capture，此时鼠标变为十字符号。
选择point capture

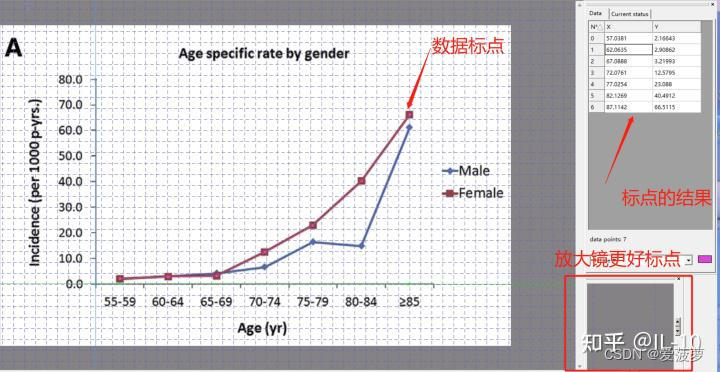

进行标点，其中标出点的X，Y的数据会在右上角出现，

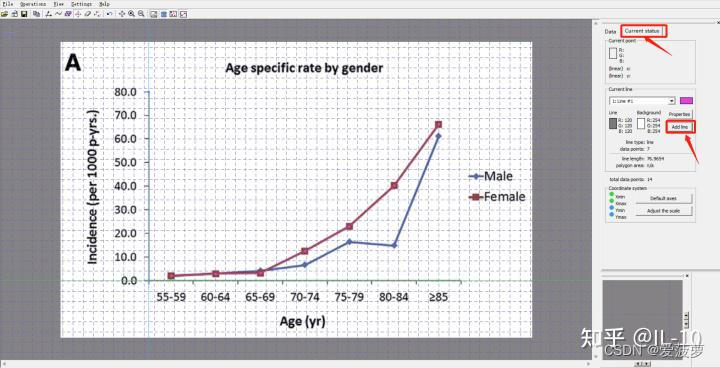

如果想多画几条线，可以点击右上角Current status, 选择add line，选择不同的颜色进行标注。

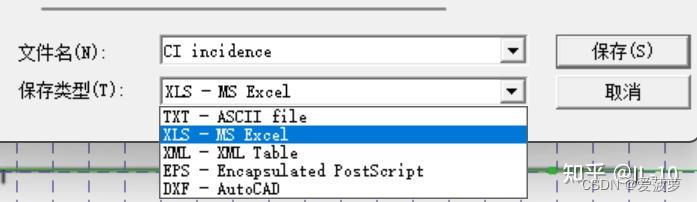

最后导出数据，file--> Export data, 选择自己想要的文件类型，就可以保存了
