零相位滤波器是实偶函数——傅里叶变换共轭对称性

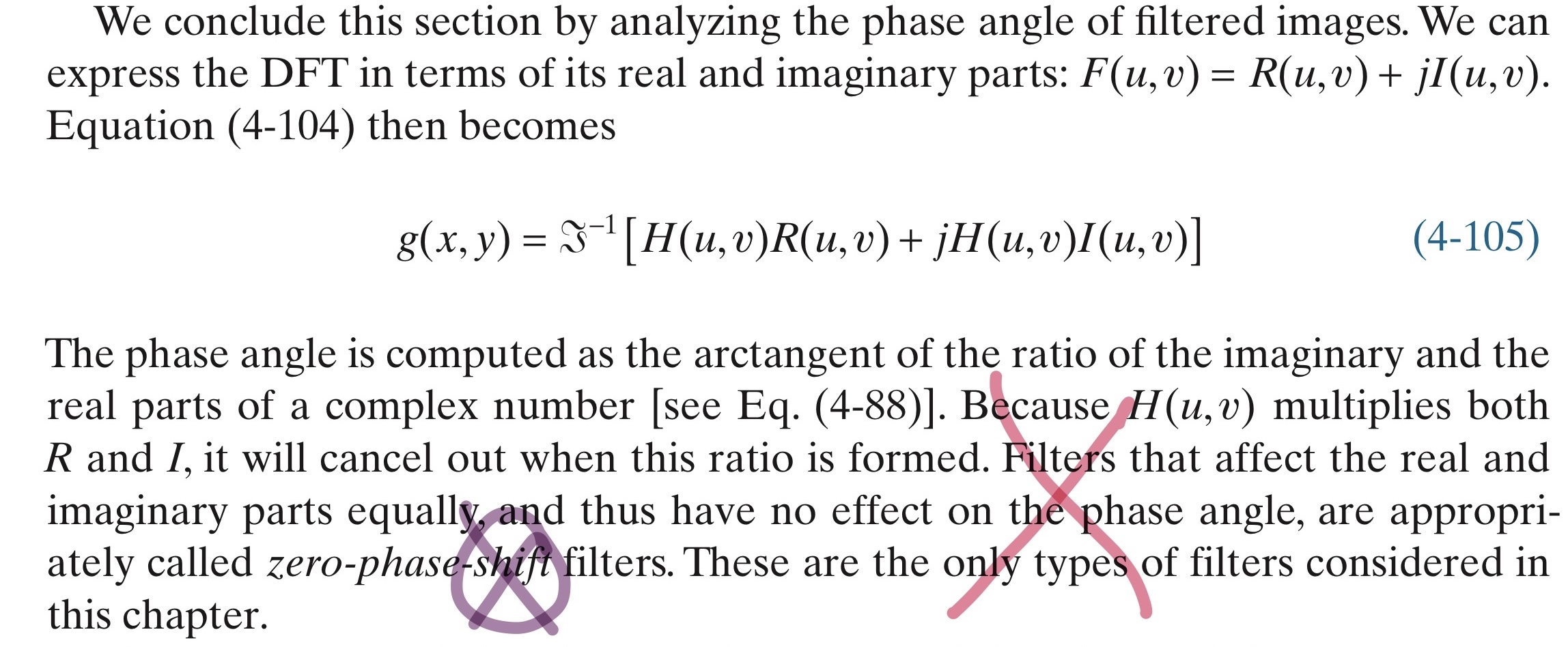

服了冈萨雷斯，咋能这么瞎掰呢？零相位滤波器的术语不准确，这个解释也是错的。只满足实函数就是零相位滤波器了吗？

频域共轭对称

对于实信号 $x(t)$，其傅里叶变换 $X(f)$ 满足共轭对称性，即 $X(-f)=X^{\ast }(f)$。

设 $x(t)$ 是一个实信号，其傅里叶变换定义为：

$$X(f)={\int }_{-\infty }^{+\infty }x(t){\mathrm{e}}^{-\mathrm{j}2\pi ft}\mathrm{d}t$$

由于 $x(t)$ 是实函数，即 $x(t)=x^{\ast }(t)$，其中 $x^{\ast }(t)$ 表示 $x(t)$ 的复共轭。

现在计算 $X(-f)$：

$$\begin{array}{rl}X(-f)& ={\int }_{-\infty }^{+\infty }x(t){\mathrm{e}}^{\mathrm{j}2\pi ft}\mathrm{d}t\\ & ={\int }_{-\infty }^{+\infty }{x}^{\ast }(t){\mathrm{e}}^{-\mathrm{j}2\pi (-f)t}\mathrm{d}t\\ & ={\left[{\int }_{-\infty }^{+\infty }x(t){\mathrm{e}}^{-\mathrm{j}2\pi ft}\mathrm{d}t\right]}^{\ast }\\ & =X^{\ast }(f)\end{array}$$

实部和虚部的对称性

• $X(f)$ 的实部 $X_r(f)$ 是偶函数，因为 $X_r(-f)=\text{Re}[X(-f)]=\text{Re}[X^{\ast }(f)]=X_r(f)$。
• $X(f)$ 的虚部 $X_i(f)$ 是奇函数，因为 $X_i(-f)=\text{Im}[X(-f)]=\text{Im}[X^{\ast }(f)]=-X_i(f)$。

模和相位的对称性

• 模 $|X(f)|$ 是偶函数，因为 $|X(-f)|=|X^{\ast }(f)|=|X(f)|$。
• 相位 $\angle X(f)$ 是奇函数，因为 $\angle X(-f)=\angle X^{\ast }(f)=-\angle X(f)$。


时域共轭对称

共轭对称函数（也称为Hermitian对称）的傅里叶变换是实数函数。具体来说，如果一个连续时间信号$x(t)$ 是共轭对称的，即满足条件$x(t)=x^{\ast }(-t)$，其中星号表示复共轭，则其傅里叶变换$X(f)$ 将是实数且偶函数。

这个性质可以由傅里叶变换的定义推导出来。对于一个函数$x(t)$，其傅里叶变换$X(f)$ 定义为：

$$X(f)={\int }_{-\infty }^{+\infty }x(t)e^{-j2\pi ft}dt$$

对于共轭对称函数$x(t)=x^{\ast }(-t)$，我们可以将$X(f)$ 写作：

$$X(f)={\int }_{-\infty }^{+\infty }x(t)e^{-j2\pi ft}dt={\int }_{-\infty }^{+\infty }{x}^{\ast }(-t)e^{-j2\pi ft}dt$$

通过变量替换$u=-t$，得到：

$$X(f)={\int }_{+\infty }^{-\infty }{x}^{\ast }(u)e^{j2\pi fu}(-du)={\int }_{-\infty }^{+\infty }{x}^{\ast }(u)e^{j2\pi fu}du$$

由于$e^{j2\pi fu}$ 的共轭是$e^{-j2\pi fu}$，我们可以进一步写成：

$$X(f)={\left({\int }_{-\infty }^{+\infty }x(u)e^{-j2\pi fu}du\right)}^{\ast }=X^{\ast }(f)$$

这意味着$X(f)$ 是它的自己的共轭，即$X(f)=X^{\ast }(f)$，这表明$X(f)$ 必须是实数。

此外，因为$X(f)$ 是实数，它还必须是偶函数，即$X(f)=X(-f)$。因此，共轭对称函数的傅里叶变换是实数，并且是偶函数。

结论：实数且偶对称的函数的傅里叶变换是实数且偶对称。

这是要求零相位滤波器的长度是奇数的原因，奇数才可以具有圆周偶对称性，保证滤波器是实数。

h =

  列 1 至 9

    0.4545    0.3194    0.0474   -0.1094   -0.0540    0.0694    0.0694   -0.0540   -0.1094

  列 10 至 11

    0.0474    0.3194

h =

  列 1 至 5

   0.4000 + 0.0000i   0.2927 - 0.0951i   0.0809 - 0.0588i  -0.0427 + 0.0588i  -0.0309 + 0.0951i

  列 6 至 10

   0.0000 + 0.0000i  -0.0309 - 0.0951i  -0.0427 - 0.0588i   0.0809 + 0.0588i   0.2927 + 0.0951i
