引入幅值分贝到数字图像处理

贝尔（B）是“声强级”的单位，即把相对于基准声强的比值按照对数划分的等级。这个单位是以发明电话的亚历山大·格拉汉姆·贝尔的名字命名的。客观声强增大10倍，人的主观感觉增大1倍；客观声强增大100倍，人的主观感觉只增大2倍。

在实际应用中发现，贝尔这个单位偏大，所以产生了更小的十分之一级单位，即 deciBel。英语中 deci 表示十分之一，deciBel 表示“十分之一贝尔”，英文缩写为“dB”，中文名称是“分贝”。

$$1\text{dB}=\frac{1}{10}\text{B}$$

有意思的是，1dB 正好是人耳的听觉门限，也是标准电话线上 1km 的衰减。

dB 的定义

分贝表示的是两个比值的对数关系，定义如下：

$$\text{dB}\triangleq 10\lg \frac{x_1}{x_2}$$

其中，$x_1/x_2$可以是功率之比、能量之比、幅度平方之比。

分贝的定义还可以是如下形式：

$$\text{dB}\triangleq 20\lg \frac{x_1}{x_2}$$

其中，$x_1/x_2$可以是电流之比、电压之比、幅度之比。

上面这两种定义其实是等价的：dB 定义前取 10，表明参与相比的两个物理量暗含了平方关系，比如功率暗含了电流平方或者电压平方的关系；否则，dB 定义前取 20。

dB 的优点

• 压缩数值范围：用 dB 来表示物理量，最大的优点就是动态范围宽，可以“一视同仁”地观测到数据在不同区间的变化规律。
  信号的幅度变化可能非常大，从微弱的噪声到强烈的信号。使用线性尺度表示时，数值范围会很广，不便于观察和处理。分贝通过对数转换，将大范围数值压缩到较小的区间，便于在同一图表中展示和比较。
• 噪声通常比信号弱得多，用分贝表示可以清晰展示噪声水平及其对信号的影响。信噪比是信号处理中的重要指标，用分贝表示方便计算和比较。
• 简化计算：在级联系统中，总增益是各级增益的乘积。使用分贝，总增益可以直接相加，简化了计算过程。

最常见的 dB 值就是 0dB 和 3dB，0dB 表示功率相同，3dB 表示半功率。3dB表示信号功率增加一倍或衰减一半。

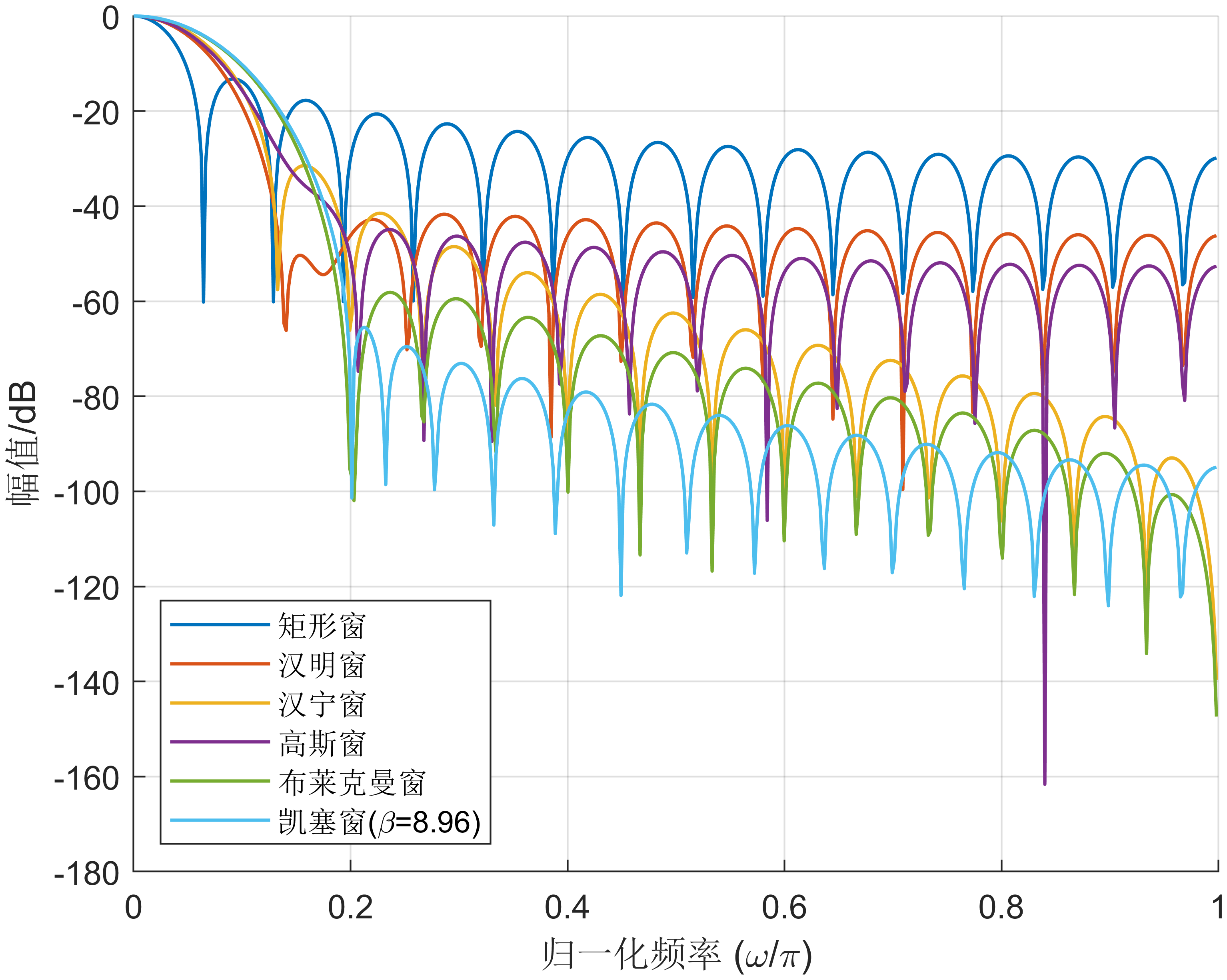

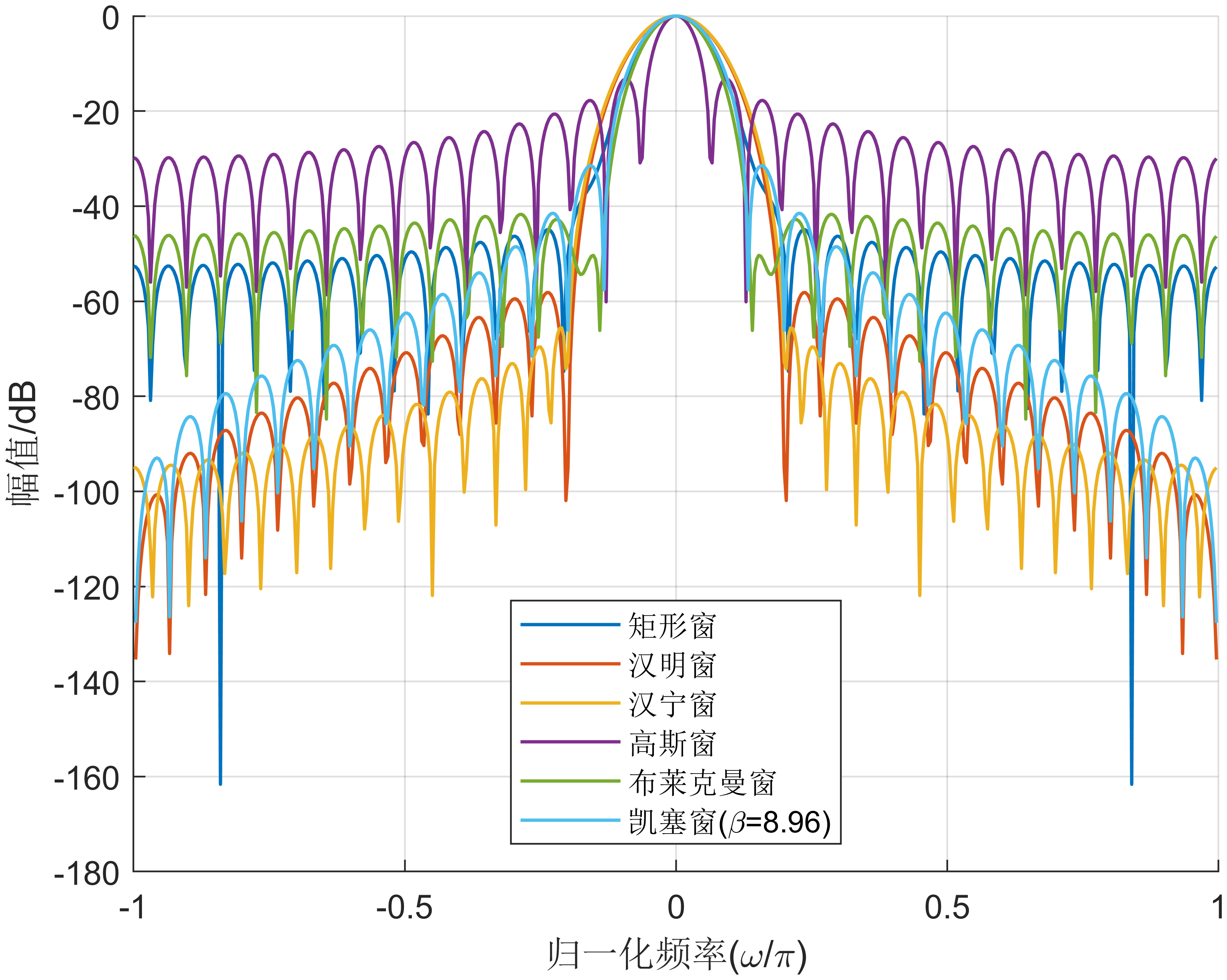

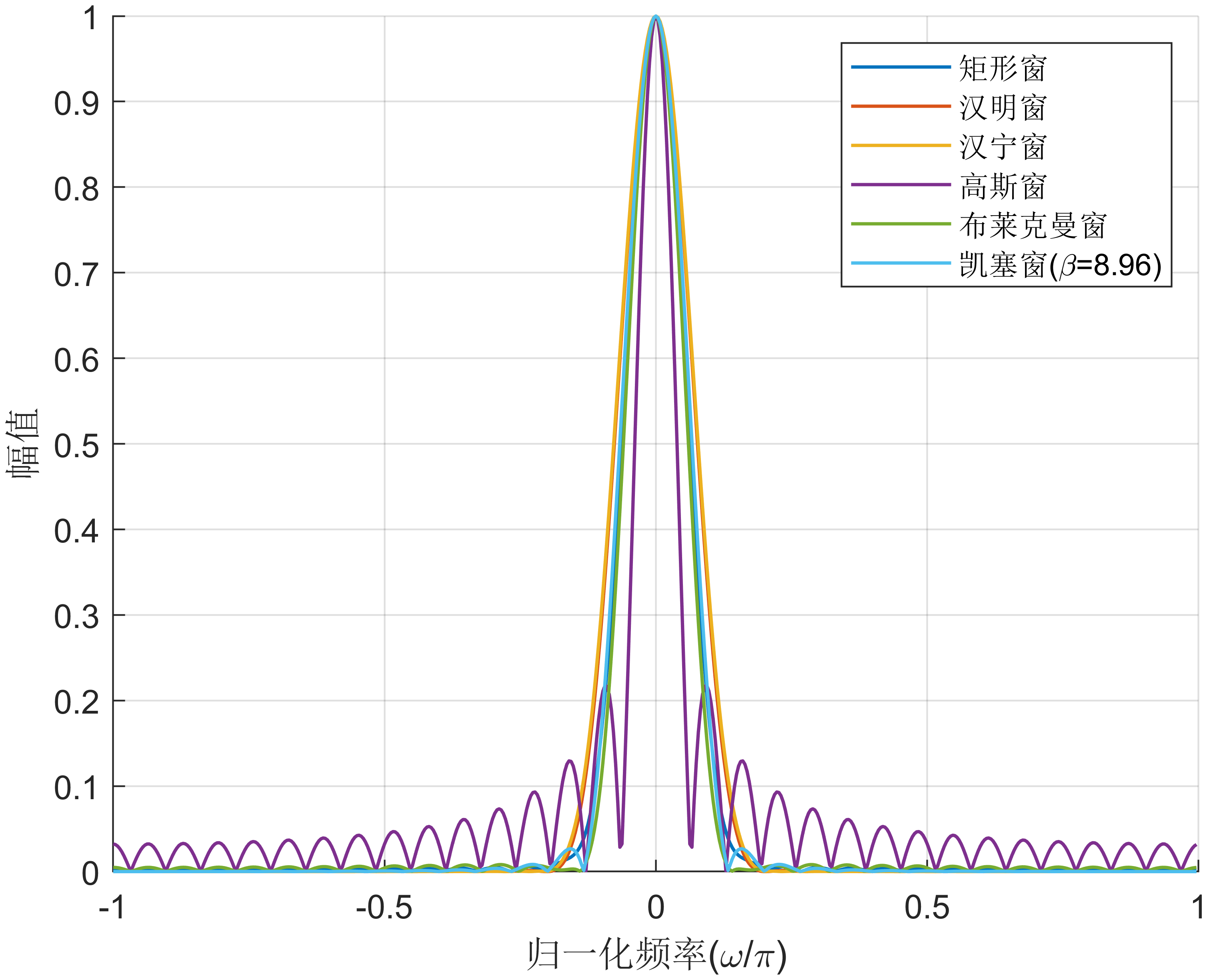

这样分贝曲线很容易观察旁瓣的衰减，虽然这种图在信号处理中很常见，但是没有出现在数字图像处理中，我准备引入数字图像处理中，刚开始看不习惯，看得多了习惯了。
