锂电池过放保护原理

原文来自公众号：工程师看海



公众号后台回复：电池保护板 有更多资料

这篇文章的起因是前一段时间购买了一个某东的电子书阅读器来支持国产，但是吃灰一段时间后发现充不进去电了，网上很多用户有同样的反馈，这应该是电池过放死掉了，过放保护没做好，所以写了这篇文章，普及下锂电池过放保护的基本原理。

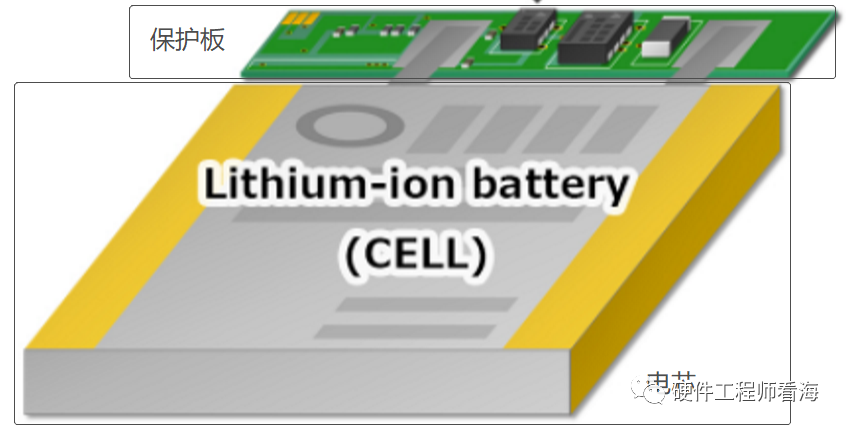

我们通常见到的手机上的电池包，是由电芯(CELL)和保护板两部分构成的。

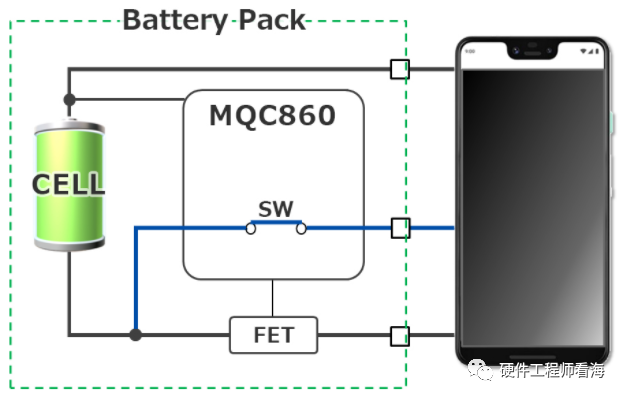

电池保护的一般逻辑是在过放或过流等异常状态下，及时关断FET，停止放电回路，进而保护电芯，当异常状态消失时，再打开FET，使得电池继续工作。

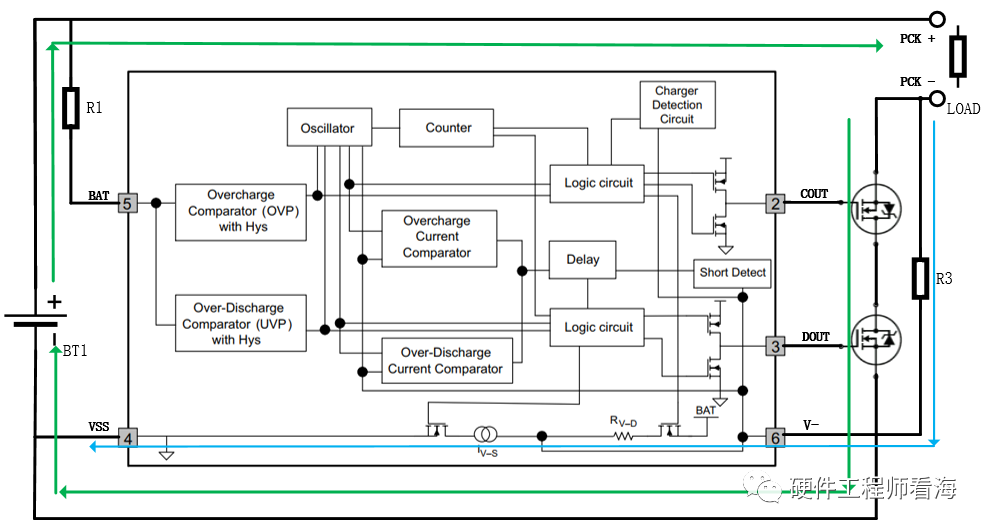

下面是一个电池保护板的原理图框图以及放电回路，放电回路是绿色箭头部分，其中COUT、DOUT分别是充电(charge)、放电(Discharge)控制引脚，V-是重要的sence引脚，用来检测电池各种过放、过充的状态。

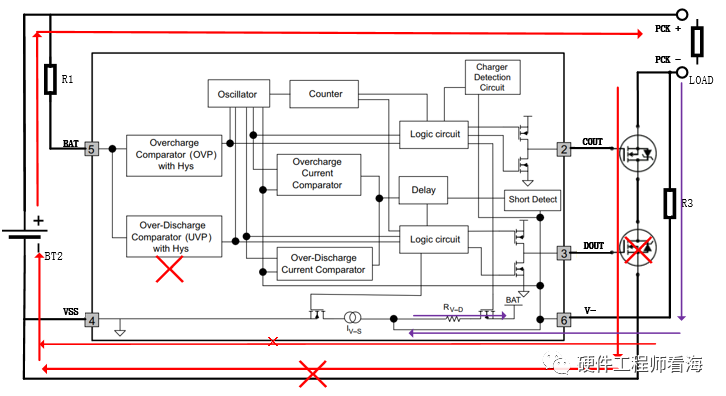

当电池过放时，Vbat电压会降低，当电池电压低于过放检测电压Vuvp一段时间后，DOUT输出低电平，关闭放电MOS ，防止电池进一步放电，如果保留上图中蓝色V-的路径，电芯还是会继续放电，此时保护IC通过内部上拉电阻Rv-d，将PCK-上拉到VBTA，上图蓝色路径就变成下图紫色路径，进一步减少电池放电。

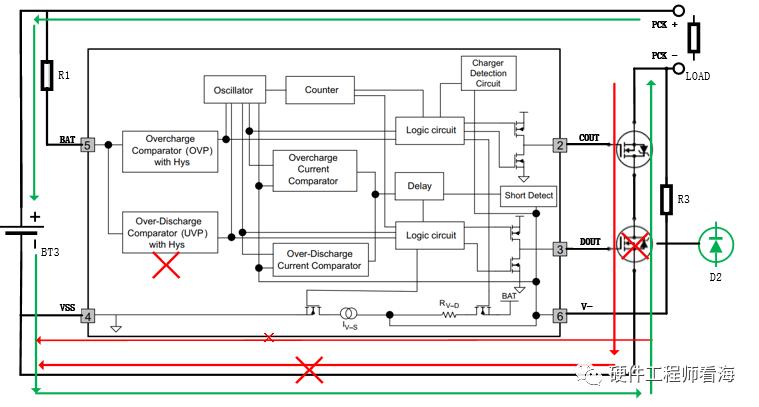

虽然此时电池没有放电路径，但是依然有充电路径，见下图绿色部分，DOUT控制的MOS可以通过体二极管给电芯充电，当电芯电压BAT上升到一定值以后，控制板解除过放保护状态，电池继续正常工作。

以上就是电池过放保护的基本过程，后续会持续介绍电池各种异常状态的保护策略。
