MathType | 在公式中插入制表符 / 设置制表位 / 标尺使用

注：本文为 “MathType 在公式中插入制表符、设置制表位” 相关文章合辑。

英文引文，机翻未校。

中文引文，未整理去重。

---

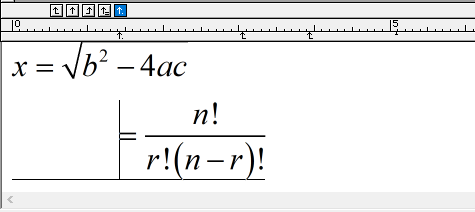

MathType ruler

MathType 标尺

MathType ruler is divided into three panes, the Tab Well pane, the Ruler pane, and the Tab Stop pane.
MathType 标尺分为三个窗格：制表符槽窗格、标尺窗格和制表位窗格。

Tab well pane and tab stop pane

制表符槽窗格和制表位窗格

MathType tabs work roughly the same as those found in most popular word processing applications. You choose the type of tab you want by clicking its tab well on the ruler. There are five tab wells to choose from:
MathType 的制表符功能与大多数流行文字处理应用程序中的制表符功能大致相同。你可以通过点击标尺上的制表符槽来选择所需的制表符类型。有五种制表符槽可供选择：

Tab Well pane	符号	作用
Left tab	↑_	左对齐
Center tab	↑	居中对齐
Right tab	_↑	右对齐
Relational tab	↑=	等号处对齐（关系运算符对齐）
Decimal tab	↑.	小数点处对齐

Click one of the five tab wells to choose the tab stop type, then click in the Tab Stop pane to set the position of the tab stop.
点击这五个制表符槽之一来选择制表位类型，然后在制表位窗格中点击以设置制表位的位置。

Each slot in an equation has its own tab stops. If you press Enter within a slot or at the end of a line, you create a pile. The same tab stops apply to every line in the pile. The ruler shows only the tab stops belonging to the current slot or pile (the one containing the selection or insertion point). To remove a tab stop, drag it downward away from the ruler. To change the location of an existing tab stop, drag it along the ruler. The small inverted T marks on the ruler are default tab stops, and are placed every ½ inch, regardless of the ruler units.
方程中的每个插槽都有其自己的制表位。如果你在插槽内或行尾按下回车键，就会创建一个堆叠。相同的制表位适用于堆叠中的每一行。标尺仅显示属于当前插槽或堆叠（包含所选内容或插入点的那个）的制表位。要移除一个制表位，将其从标尺向下拖动。要更改现有制表位的位置，沿着标尺拖动它。标尺上的小倒 T 标记是默认制表位，无论标尺单位如何，它们每隔 ½ 英寸设置一个。

Effects of tab characters

制表符的作用

Pressing Ctrl + Tab will insert a tab character into your equation. If you just press the Tab key, this moves the insertion point, so to enter tab characters you must hold down the Ctrl key. Tab characters inserted in this way divide the items in a line into several groups, called tab groups. Left, Center, and Right tabs align the characters along the left edge, center, or right edge of the group, respectively.
按下 Ctrl + Tab 会在你的方程中插入一个制表符。如果你只按 Tab 键，只会移动插入点，因此要输入制表符，你必须按住 Ctrl 键。以这种方式插入的制表符会将一行中的项目分成几个组，称为制表符组。左对齐、居中对齐和右对齐制表符分别将字符沿组的左边缘、中心或右边缘对齐。

A relational tab aligns its tab group at a relational operator, including the =, <, >, ⊆, ∼, any symbol from the Relational symbols palette, as well as most of the relational operators and set theory symbols you may find with the Insert Symbol dialog.
关系运算符对齐制表符会将其制表符组在关系运算符处对齐，这些关系运算符包括 =, <, >, ⊆, ∼, 关系符号面板中的任何符号，以及你在“插入符号”对话框中可能找到的大多数关系运算符和集合论符号。

A decimal tab will align a column of numbers at either a period or a comma, depending on your Regional and Language Options in the Windows Control Panel. If one of the numbers does not have a period or comma, it will align to the right of the number’s units digit.
小数点对齐制表符会根据你在 Windows 控制面板中的“区域和语言选项”，将一列数字在小数点或逗号处对齐。如果其中一个数字没有小数点或逗号，它将与该数字的个位数右侧对齐。

Ruler pane

标尺窗格

The ruler pane gives you a convenient gauge to monitor the size of your equation, as well as to align multiple expressions on the same line and to align the lines in a pile. The default unit for ruler graduations is inches. If you prefer to work in centimeters, points, or picas, double-click the ruler pane to bring up the Ruler Units dialog. Make your choice of ruler units and click OK.
标尺窗格为你提供了一个方便的尺度，用于监控方程的大小，以及对齐同一行上的多个表达式和对齐堆叠中的行。标尺刻度的默认单位是英寸。如果你更喜欢使用厘米、磅或十二点活字作为单位，双击标尺窗格以打开“标尺单位”对话框。选择你想要的标尺单位，然后点击“确定”_。

---

MathType 在公式中插入制表符和设置制表位

发布时间：2021 - 12 - 12 13:59:06

若要对公式进行格式化并获取额外的灵活性，需运用 MathType 的选项卡所提供的公式制表符和制表位功能。以下借助 MathType（Windows 10 系统），并结合图 1 所示的公式来详细演示操作教程。

图 1：公式样例

1. 写入非括号内容。

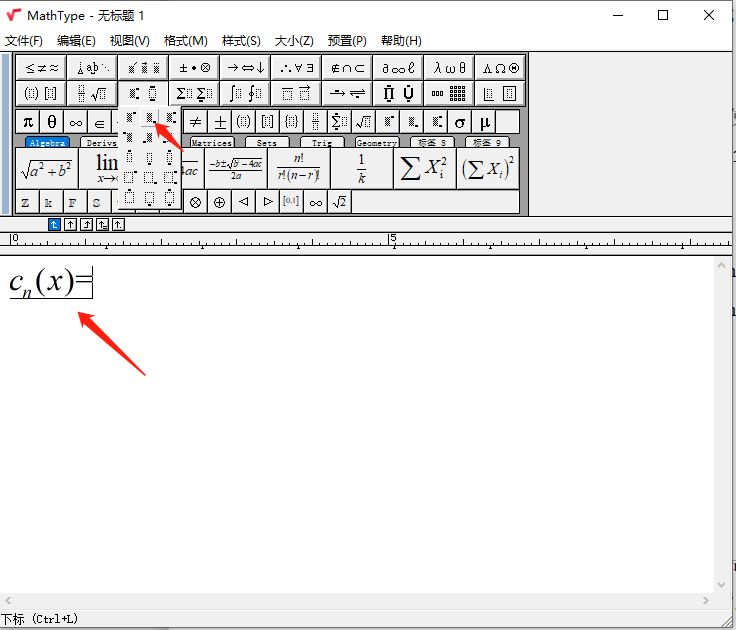

2. 创建公式左侧内容。“c” 下方有一下标 “n”，可通过套用 “下标和上标模板” 中的 “下标” 模板，或点击快捷键 Ctrl + L 来达成。完成后效果如图 2 所示。

图 2：创建公式左侧内容

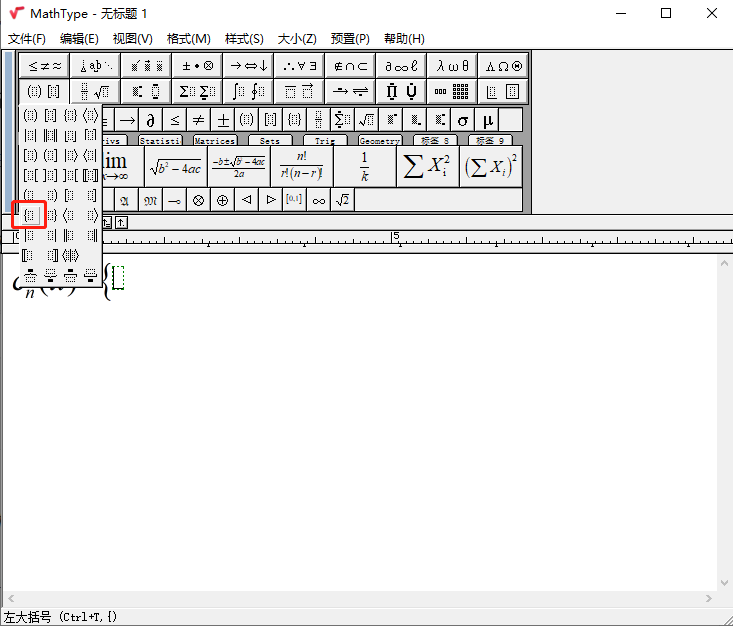

3. 添加一个左大括号。点击 “分隔符模板” 中的 “左大括号模板”，如图 3 所示。

图 3：添加一个左大括号

4. 写入括号中的内容。

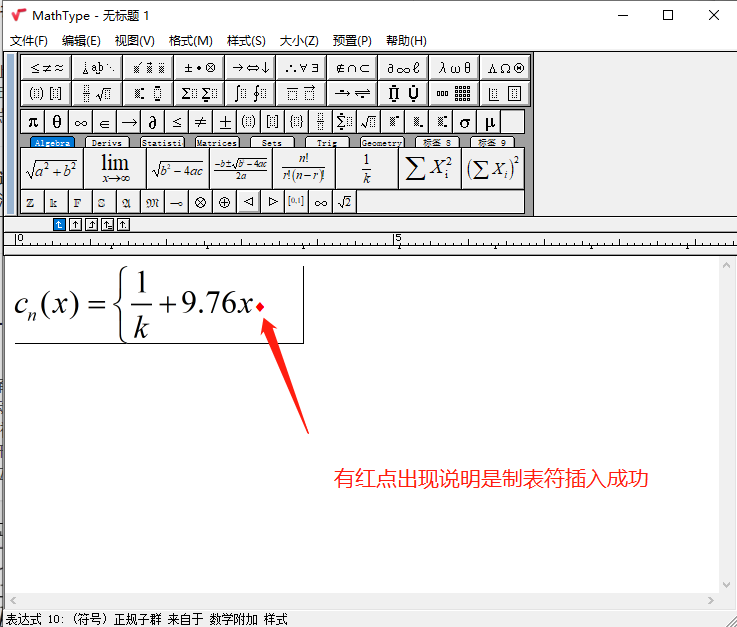

5. 写入上部分内容并插入制表符。先输入表达式 “1/k + 9.76x”，分数部分可使用快捷键 Ctrl + F 套用 “分数” 模板写入。接着使用快捷键 Ctrl + Tab 插入制表符，效果如图 4 所示。

图 4：写入表达式并插入制表符

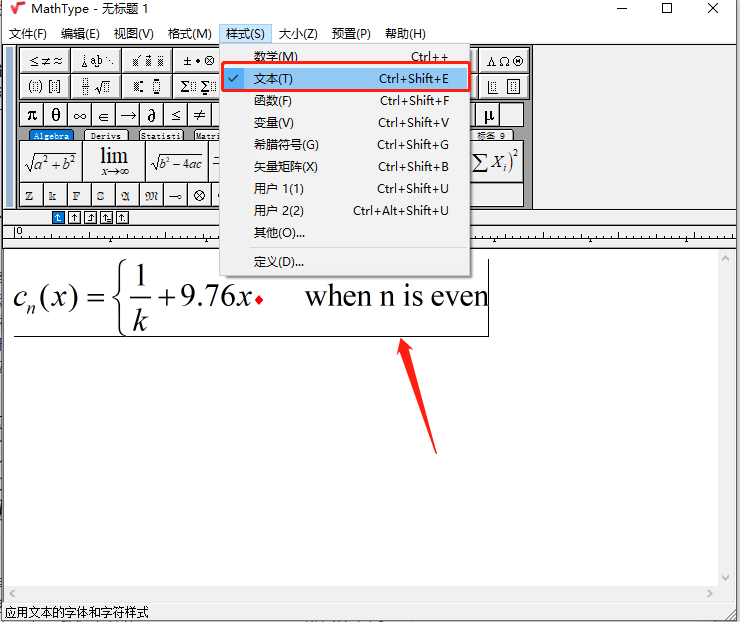

6. 输入第一个条件。从 “样式” 菜单中选择 “文本” 样式，然后写入 “when n is even”，如图 5 所示。需注意，使用 “文本” 样式时可随意输入空格键。

图 5：输入第一个条件

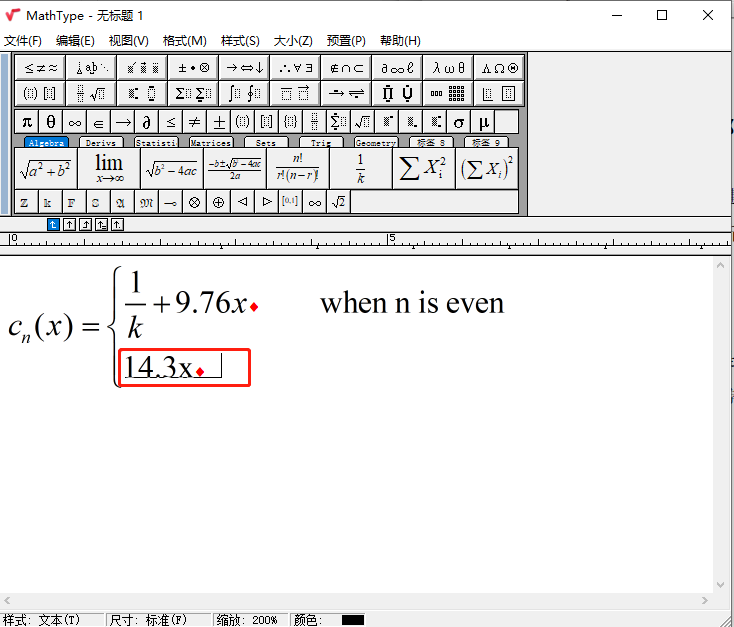

7. 写入下部分内容并插入制表符。按下回车键开启新的一行，写入 “14.3x”，重复插入制表符的步骤，效果如图 6 所示。

图 6：写入下部分内容并插入制表符

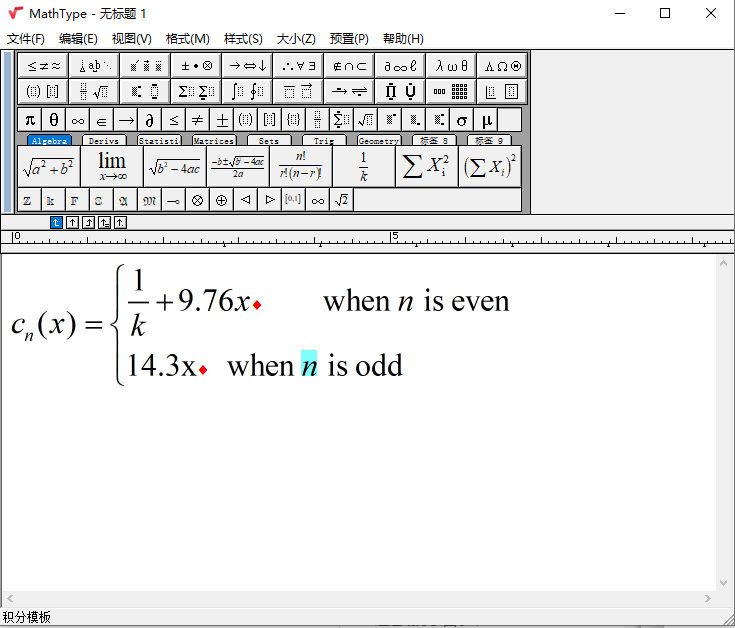

8. 输入第二个条件并将 n 设置为变量。重复选择 “文本” 样式的步骤，写入 “when n is odd”，随后分别将两个 “n” 设置为变量。先选中 “n”，再点击 “样式” 菜单中的 “数学” 样式完成修改，效果如图 7 所示。

图 7：输入第二个条件并将 n 设置为变量

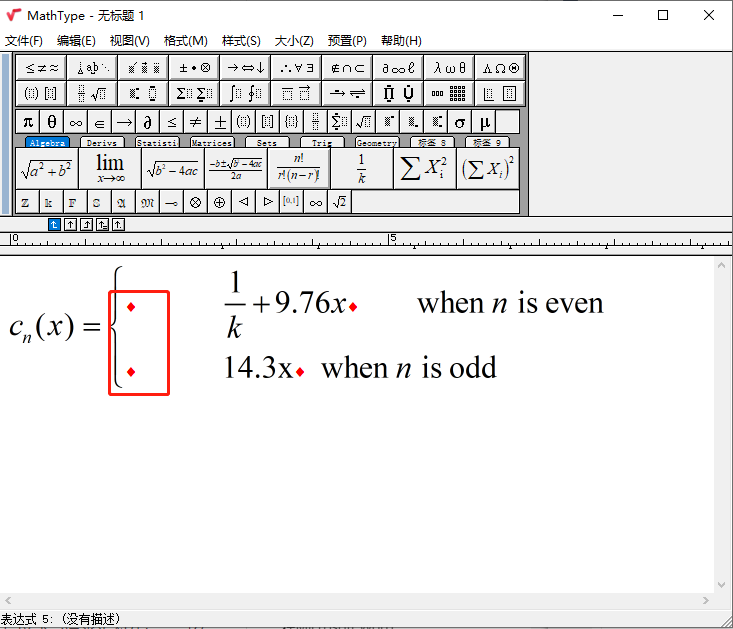

9. 在大括号两行中插入制表符。在大括号开头两行插入制表符，如图 8 所示。尽管此时表达式有些突出，后续可通过设置制表位来修正。

图 8：在大括号两行中插入制表符

10. 设置制表位

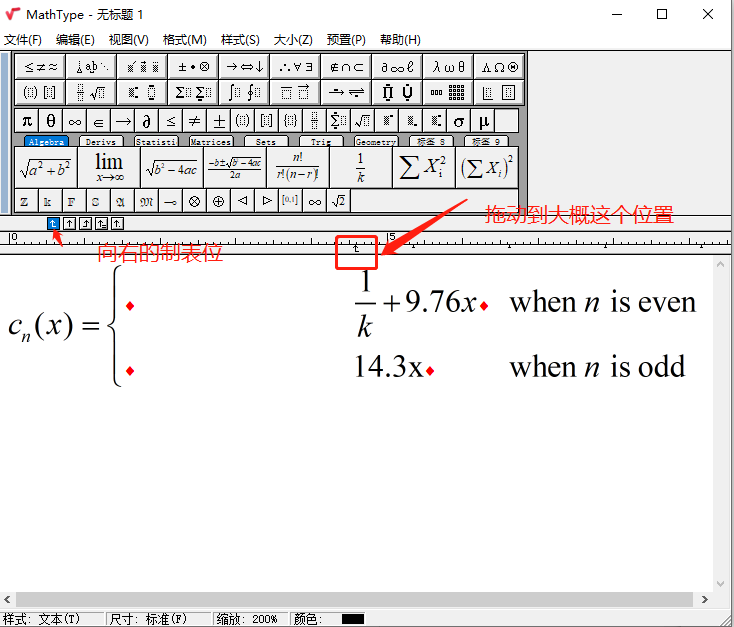

设置向右的制表符。将插入点置于第一行 “when” 之前，点击 “向右的制表位”，放置在标尺约 5cm 处，如图 9 所示。此时两行条件会自动向右对齐。

图 9：设置向右的制表位

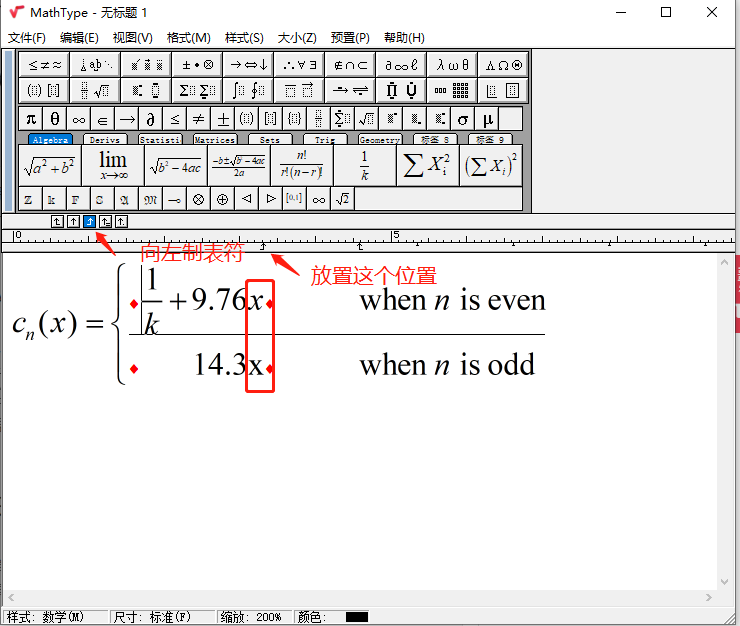

设置向左的制表符。将插入点置于 “1/k” 处，点击 “向左的制表符”，拖动到标尺的 3.3cm 处，如图 10 所示。此时两行表达式会自动以 “x” 对齐。

图 10：设置向左的制表符

以上即为 MathType 在公式中插入制表符和设置制表位的详细教程。

作者：茂杨

---

MathType 标尺使用

发布时间：2022 - 10 - 20 10:49:27

MathType 标尺是带有单位刻度的工具，在公式编辑中常用于公式对齐。许多用户不了解其实际用途，常将其用于手动对齐。实际上，标尺可通过制表符实现自动对齐。

MathType 标尺简介

MathType 标尺主要用于公式对齐或查看公式长度。与格式对齐不同，其对齐通过制表符实现。由于公式多数位置可添加制表符，MathType 能针对公式中的各种位置进行对齐，如在等号、大于号等位置。

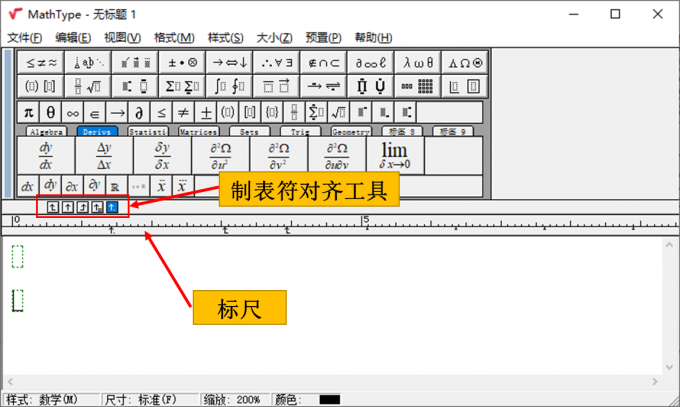

如图 1 所示，MathType 的标尺工具包含制表符对齐工具与标尺。

图 1：标尺栏

制表符对齐工具的快捷方式如图 2 所示，分别代表左对齐、居中对齐、右对齐等五种对齐方式。借助这些工具，可控制公式以制表符的左侧、右侧、居中等方式对齐。

快捷制表符	作用
↑_	左对齐
↑	居中对齐
_↑	右对齐
↑=	等号处对齐
↑.	小数点处对齐

图 2：制表符工具

以下通过具体例子演示操作步骤：

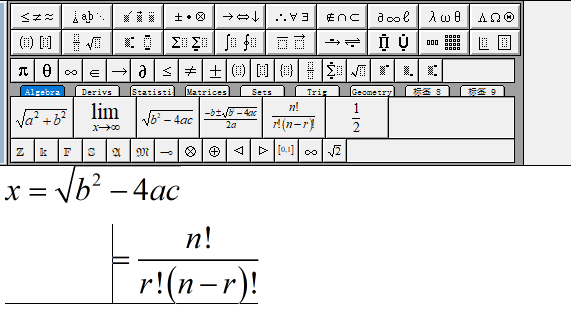

1. 定位输入光标：因标尺通过制表符对齐，需先确定对齐位置，再输入制表符。如图 3 所示，将光标定位在第二行公式的 “=” 符号前。

图 3：输入光标

2. 输入制表符：完成光标定位后，按下制表符快捷键 Ctrl + Tab。如图 4 所示，光标所在位置插入了制表符。

图 4：输入制表符

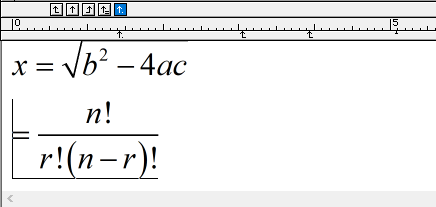

3. 添加制表符对齐工具：如图 5 动图所示，选择制表符对齐工具后，移动到标尺的对齐位置。若选择左对齐，公式按制表符左边对齐；选择右对齐则按右边对齐。本例子选择按 “=” 对齐，上下两个公式的 “=” 会在标尺添加 “等号处对齐” 工具的位置对齐。

图 5：对齐工具

如需删除制表符对齐，按图 6 动图所示，将对齐工具从标尺上移至标尺以外位置，即可去除对齐效果。

图 6：删除对齐工具

MathType 标尺隐藏

MathType 的标尺位置通常不可改动，若不想标尺显示在编辑区上方，可将其隐藏。编辑公式时，可先隐藏标尺，编辑完成后再显示以辅助公式对齐。

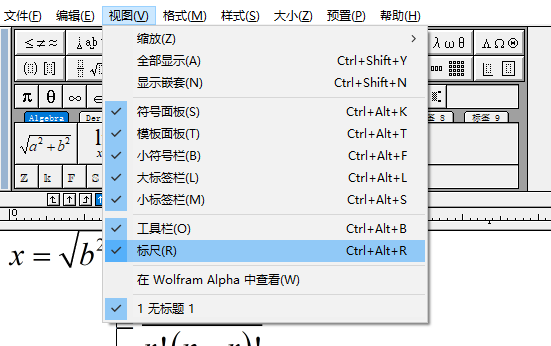

标尺隐藏操作简单，如图 7 所示，打开视图菜单，点击 “标尺” 选项，去除勾选标志即可隐藏。若要再次显示，同样打开视图菜单，点击标尺选项，使勾选标志出现即可。

图 7：视图菜单

隐藏标尺后，编辑区如图 8 所示，更为简洁，但人工对齐难度增加。

图 8：隐藏标尺

除隐藏与显示设置，还可进行标尺的比例缩放与单位设置。若公式较长，可减小比例，以便在同一行显示更多公式内容。

作者：泽洋

---

MathType 标尺显示比例调整

发布时间：2016 - 07 - 27 16:40:56

使用 MathType 处理公式对齐时，有时需用到标尺。调整 MathType 标尺显示比例的具体步骤如下：

1. 打开 MathType 公式编辑器，进入编辑公式界面。

打开软件进入编辑状态

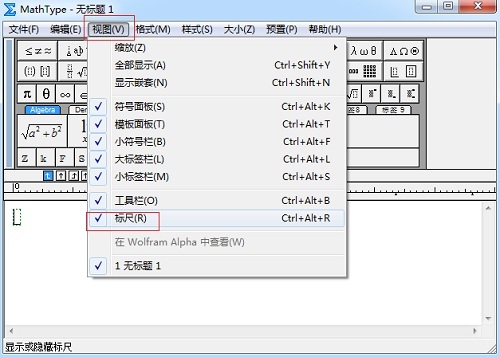

2. 在 MathType 编辑窗口，点击 “视图” - “标尺”，显示标尺。若标尺已显示，可跳过此步。未显示时，标尺选项前无标志；已显示时，选项前有蓝色勾。

点击 “视图” - “标尺” 将标尺显示出来

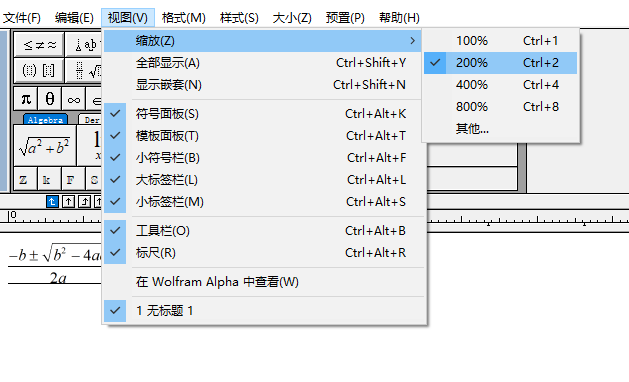

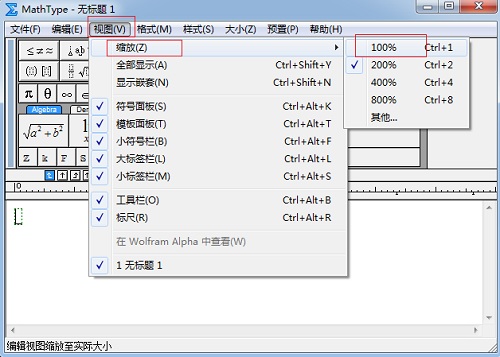

3. 标尺显示后，可能发现刻度长度与预期不符。点击 MathType “视图” - “缩放” - “100%”，标尺恢复标准状态，此时显示长度为标准长度。

点击 MathType “视图” - “缩放” - “100%”

标尺最小刻度为 1mm，但显示的 1mm 刻度比实际长，这是显示比例问题。一般编辑公式时，编辑区域以 200% 显示，便于看清公式符号；100% 显示时编辑区域小，不利于编辑；400% 或 800% 显示则过大，同样不便编辑。

若版本为 6.7 及以下，标尺以英制尺寸显示，刻度 1 并非 1mm。

以上介绍了调整 MathType 标尺显示比例的方法，此类显示比例或工具栏显示问题可在 MathType 视图中设置解决。

---

MathType 设置标尺的单位

发布时间：2016 - 08 - 05 15:27:37

使用 MathType 编辑公式时，常需对齐公式，此过程有时会用到标尺以精确定位。使用标尺时，可能发现其显示单位为英寸，而习惯使用厘米制。那么，MathType 标尺单位能否设置？两者能否转换？答案是肯定的。以下介绍设置方法。

具体操作如下：

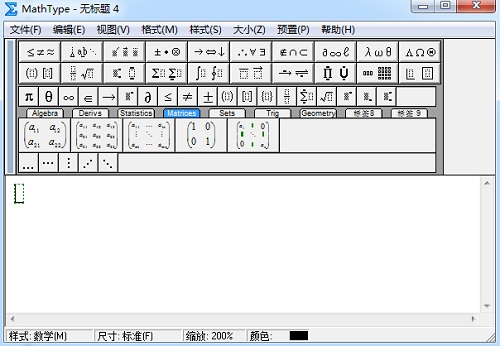

1. 打开 MathType 公式编辑器，进入编辑界面。

打开软件进入编辑状态

2. 在编辑界面，点击 MathType 菜单中的 “视图”，在次级菜单中点击 “标尺” 显示标尺。若标尺已显示，无需此步。

点击 “视图” - “标尺” 将标尺显示出来

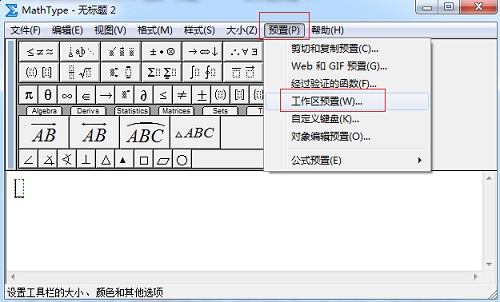

3. 显示标尺后，点击 MathType 菜单中的 “预置（选项）” - “工作区预置（选项）”。

在 MathType 菜单中选择 “预置” - “工作区预置”

4. 弹出对话框，找到 “标尺” 栏，点击选项框尾部下拉箭头，有 “英寸”“厘米”“点数”“磅” 四种选择，常用前两种。根据需求选择，点击右上角 “确定”。

在 “标尺” 选项框中选择所需单位制模式

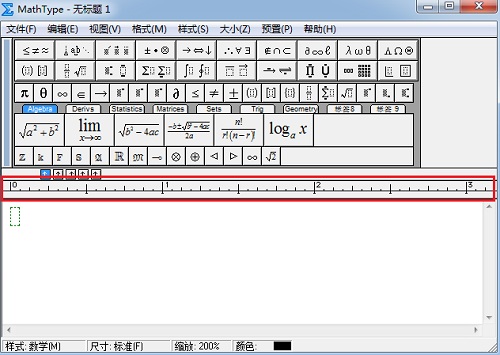

5. 标尺以英寸制显示效果如下：

在 “标尺” 选项框中选择所需单位制模式

MathType 标尺单位可灵活设置，并非固定不可更改，用户可按需选择使用模式。

---

MathType 的标尺栏与公式对齐

爬虫虫爬虫虫爬爬爬 已于 2022 - 03 - 26 15:36:16 修改

笔者在撰写毕业论文时，使用 MathType 软件编写公式，以下是关于标尺栏的应用记录。

MathType 标尺栏

MathType 的标尺栏由标尺和快捷制表符工具（笔者自行命名）组成。

其中，快捷制表符工具共 5 个，分别为：

快捷制表符	作用
↑_	左对齐
↑	居中对齐
_↑	右对齐
↑=	等号处对齐
↑.	小数点处对齐

插入 / 编辑 / 删除制表符

1. 插入

   • 方法 (1)：点击快捷制表符工具中需要插入的类型图标，在标尺上点击需要插入的位置。
   • 方法 (2)：拖动快捷制表符工具中需要插入的类型图标，到标尺上需要插入的位置处。

2. 编辑：拖动标尺上的制表符可对其位置进行编辑。

3. 删除：将标尺上的制表符拖动到标尺外，完成删除操作。

示例：

公式 F = m * a = 10 * 9.81 N = 98.1 N 分 3 行，在等号处对齐

使用标尺栏对齐公式

以公式等号处对齐为例：

F = m * a
= 10 * 9.81 N
= 98.1 N

实现步骤如下：

1. 在编辑界面中写入 3 行公式。

2. 插入等号处对齐制表符，并调整到合适位置。


---
