CesiumJS进阶之路：IBL、动态环境贴图与环境光遮蔽技术升级

欢迎关注公众号【sky的数孪技术】

随着Cesium在Unreal Engine和Unity中的普及，原生应用开发者对地理空间应用的视觉表现提出了更高要求。游戏引擎特有的动态日光系统、光探针和全局光照等技术已开始应用于地理空间领域。CesiumJS团队一直在探索基于浏览器的地理空间三维应用的次世代光照方案。

良好的照明对于充分利用基于物理的渲染（PBR）至关重要，PBR 是模型和 3D Tiles 中常见的渲染技术。想象一下抛光的金属球：它看起来平坦而暗淡，没有任何东西可以反射。通过改进glTF材质模型，Cesium团队在最近几个版本中重点提升了光照系统，主要包括：

• 图像基照明（IBL）流程优化
• 动态生成环境贴图
• 尺度无关的环境光遮蔽

基于图像的照明技术演进

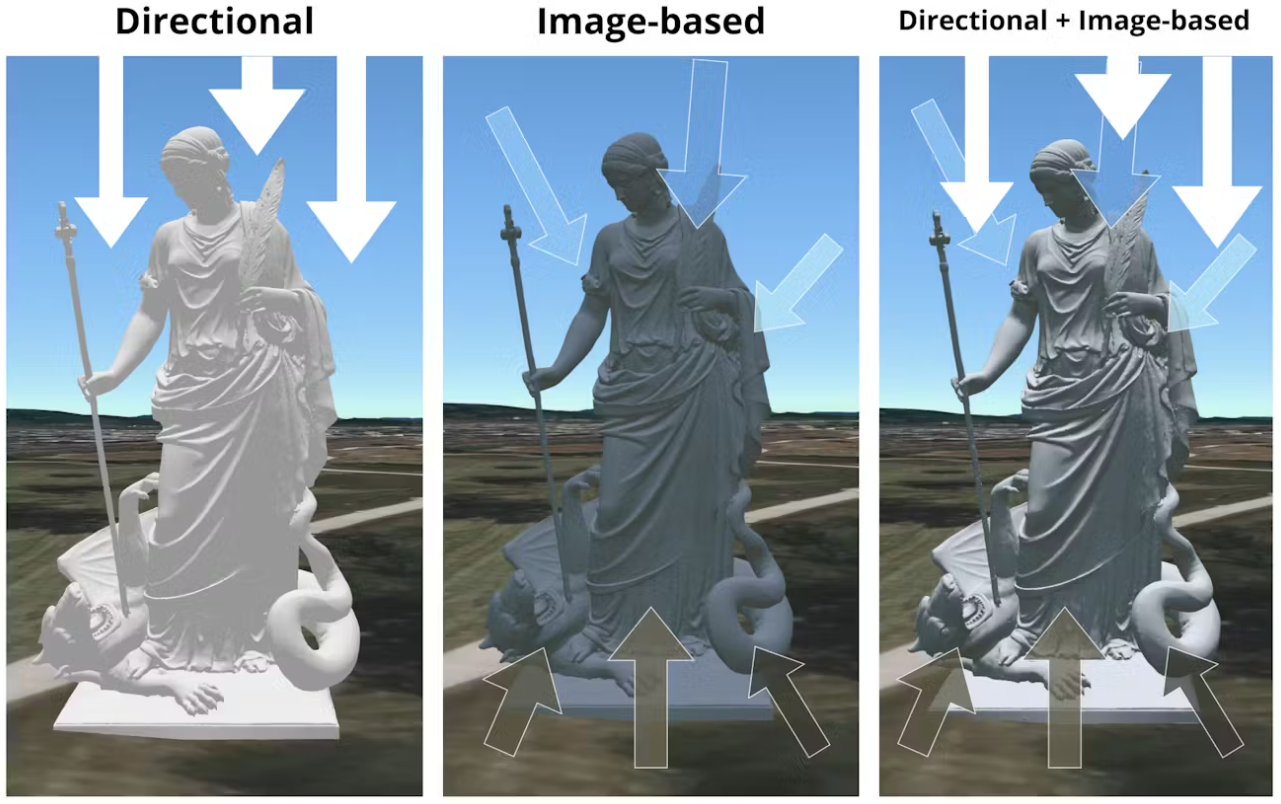

作为CesiumJS沿用多年的核心技术，基于图像的照明（IBL）通过半球形光照贴图模拟复杂光照环境。最新版本将方向光（如根据时空位置精确计算的太阳光）与IBL结合，实现了更真实的光照效果。典型案例如noe-3d.at提供的模型：纯方向光（左）、纯IBL（中）、混合模式（右），后者展现出更强的立体感和场景代入感。

IBL 是一种颇具吸引力的方法，因为它使用单个环境贴图模拟复杂的照明环境，例如来自天空的半球照明、来自地面的漫反射以及场景中的任何其他光源。此贴图将高动态范围的照明信息编码在全向纹理中，通常使用用户提供的 HDR 图像或在运行时生成的程序纹理。

动态环境贴图突破

传统方案需依赖外部工具预处理HDR贴图，流程繁琐。新版CesiumJS支持动态生成环境贴图，可实时响应时间变化、大气条件或模型位置变动。

GPU 上的运行时生成

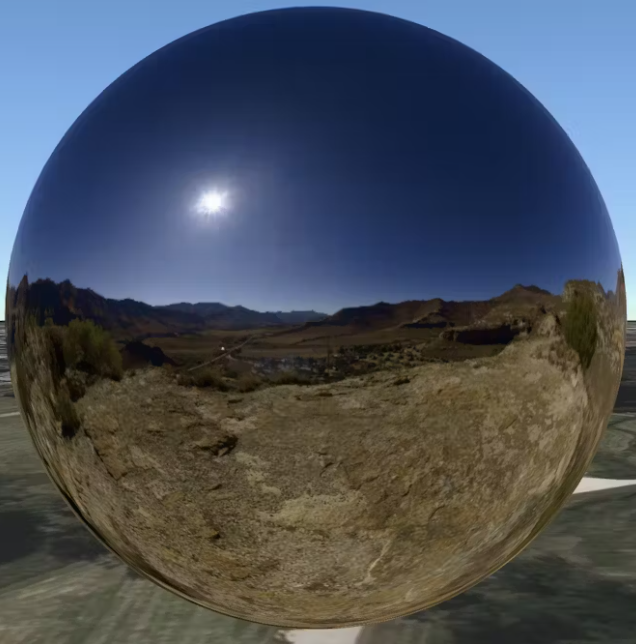

动态环境贴图是在 GPU 上创建的，可以近乎实时地更新以反映当前的太阳位置和模型位置。当一天中的时间、大气设置或模型位置发生重大变化时，环境贴图可以在后台几帧内更新。

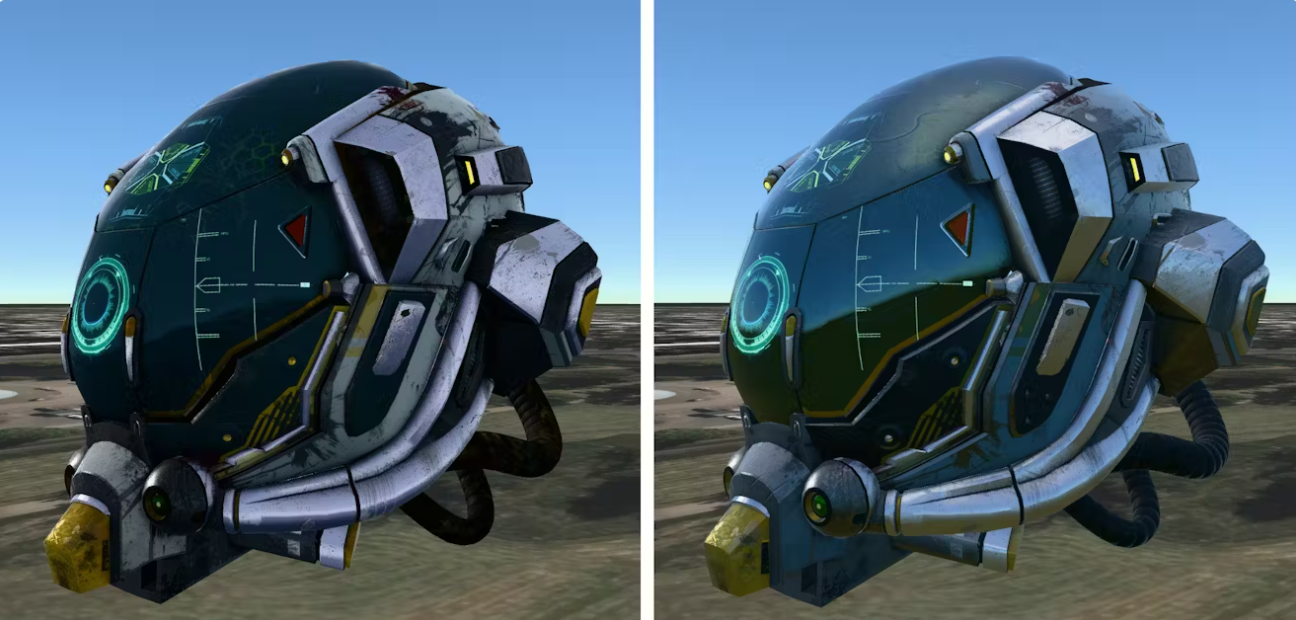

以 _Damaged Helmet glTF _为例，1.121版本（左）使用默认光照，1.125版本（右）通过动态环境贴图实现更真实的反射效果。开发者还可自定义光照强度和地面反射颜色参数。

基于GPU的大气散射

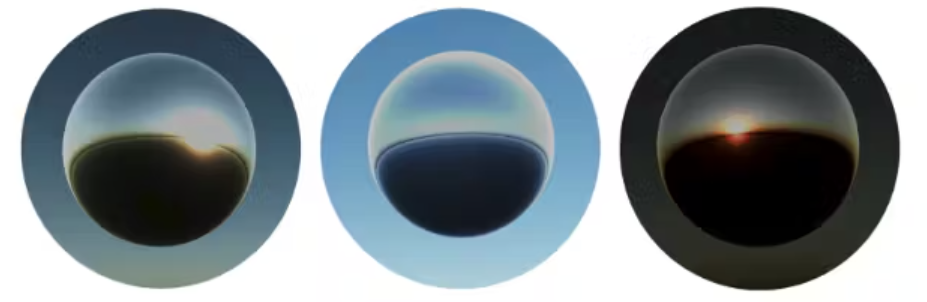

Cesium里是通过复用现有时间来驱动天空渲染着色器，通过视角适配实现从日出日落到高空飞行等不同光照条件的模拟。金属球体在晨（左）、正午（中）、黄昏（右）的反射效果展示，验证了动态环境贴图的实时适应性。

性能优化策略

针对低粗糙度材质（如镜面金属），需对环境贴图进行数千次采样计算。为平衡性能，Cesium采用以下优化方案：

• GPU预计算：模型加载时生成数据结构

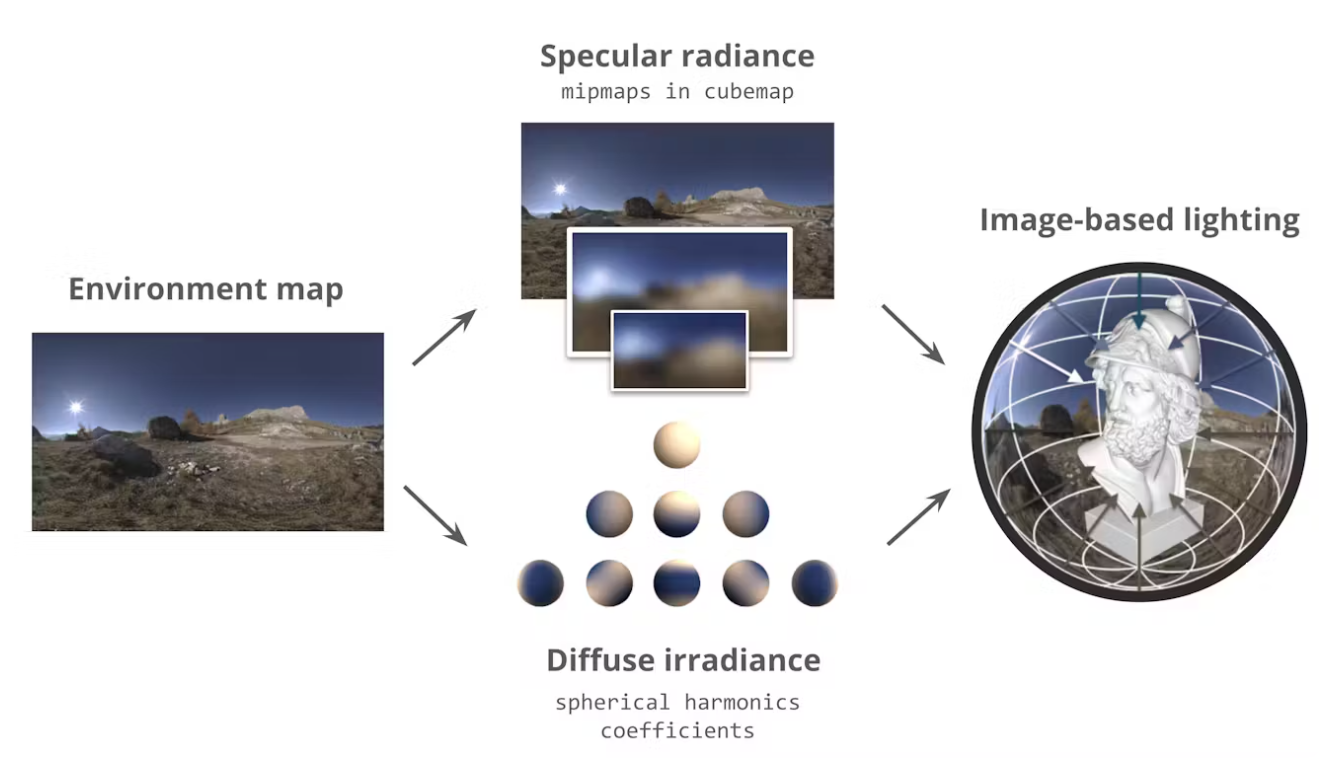

• 环境贴图存储为立方体贴图：以便根据反射光线的方向快速查找
• mipmap分级存储：粗糙度对应不同LOD的镜面反射图
• 球谐系数：存储三阶RGB辐射度，快速计算漫反射

从八面体投影到立方体贴图

WebGL 2时代，Cesium摒弃了旧有的八面体投影方案，改用原生立方体贴图。简化了GPU工作流，修复了LOD选择等历史问题，显著提升渲染效率。

环境光遮蔽技术升级

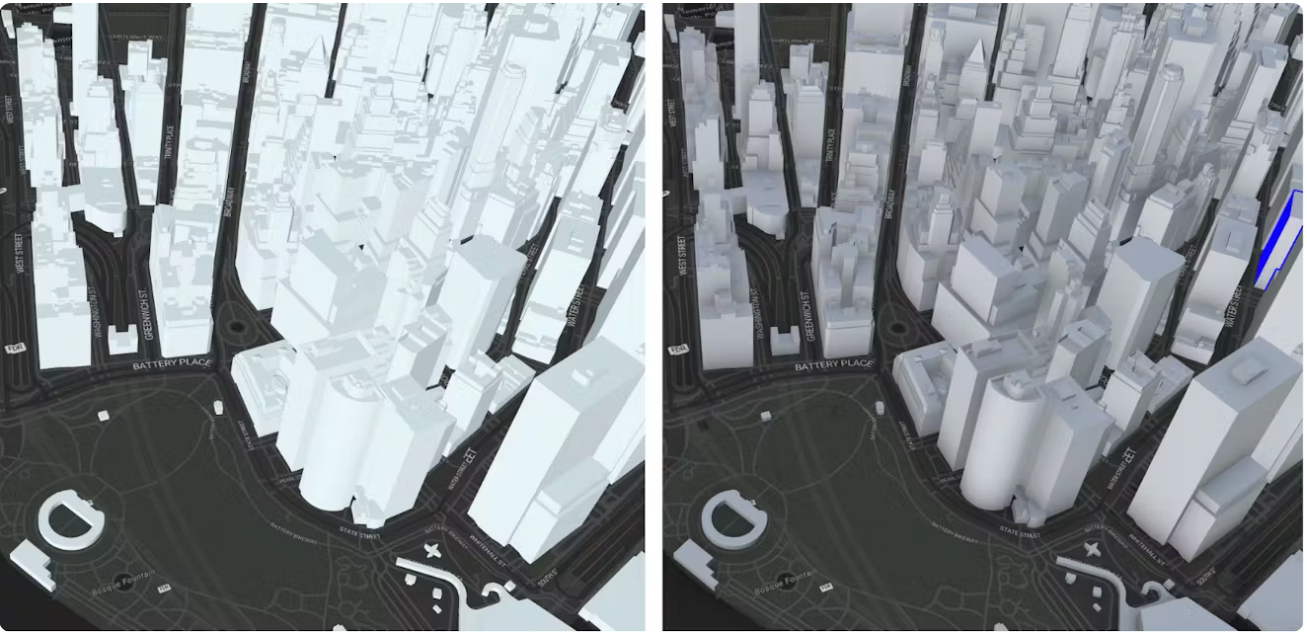

环境光遮蔽( AO ) 是理解无纹理模型（如 OSM 建筑数据或建筑设计模型）形状和深度的关键。此技术使接收较少环境光或间接光的区域（如角落或折痕）变暗，从而产生柔和阴影的效果。

作为增强模型体积感的关键技术，新版采用屏幕空间后处理方案：

• 修复原有实现缺陷
• 引入基于视点距离的动态采样步长
• 高斯分布衰减算法：随距离增加阴影渐变宽度

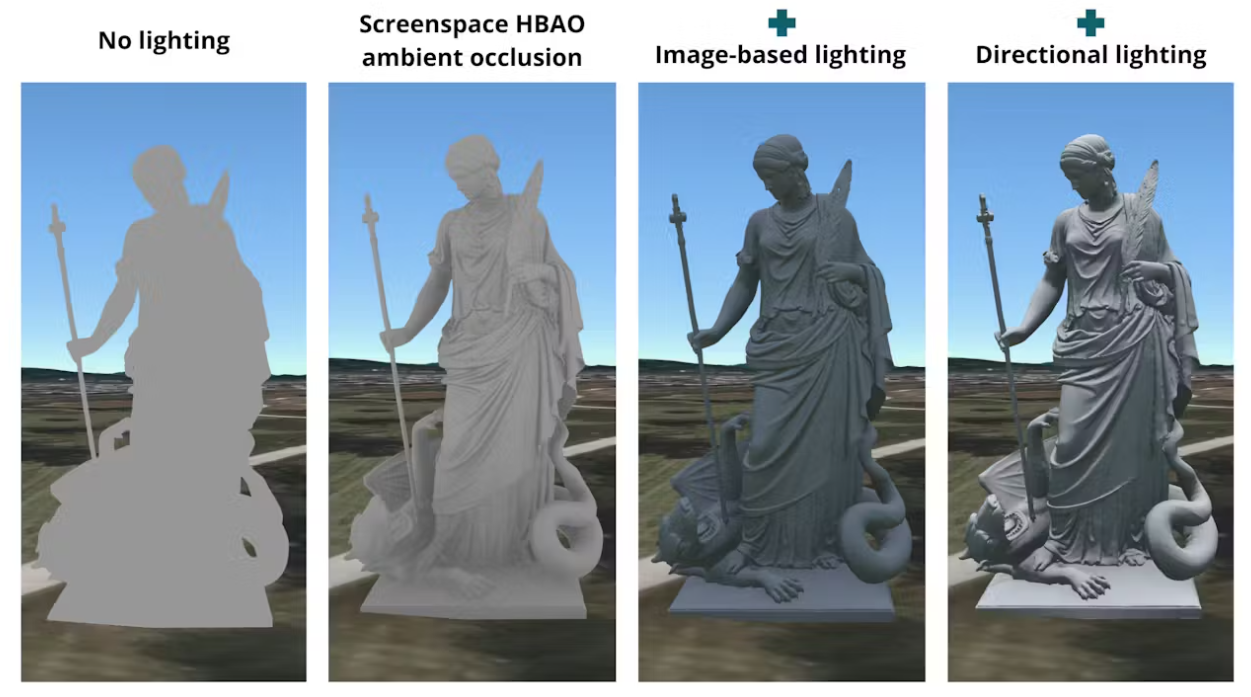

以noe-3d.at的建筑模型为例，环境光遮蔽单独使用时即可清晰呈现结构细节。结合IBL和方向光后，达到接近全局光照的视觉效果，却无需烘焙等预处理步骤。

基于地平线的环境光遮蔽 (HBAO)

基于地平线的环境光遮蔽(HBAO) 使用采样来确定从某个位置看不到天空半球的最小角度。当在多个方向上重复此操作时，我们可以估算出场景中到达每个像素的光线百分比。此技术有助于在视觉上传达场景中物体之间的深度、形状和空间接近度，并且可以在屏幕空间中执行以获得更好的运行时性能，而无需预先计算照明。

技术前瞻

最后Cesium官方也提到了未来在以下方面会持续改进：

• HDR贴图易用性API
• 阴影渲染优化
• 屏幕空间遮蔽参数自适应
