cocos对斜45度伪3D游戏的合批方案思考（模拟经营，RTS等）

本文所用引擎为cocos creator 2.4.11，且是一篇自我总结的文章，如果有错误和瑕疵，或者所写内容其实是烂大街的东西，是很正常的，读者可以随意观看。

https://blog.csdn.net/u013962723/article/details/135275250

对于一款游戏，渲染合批是一条非常重要的优化路线。

对于常规的2D游戏，或者说一款能够在逻辑上铺成一张纸，然后动一动里面的物件就是全部变化逻辑的2D游戏，合批最直观的方式就是通过算法，将同批次纹理在节点树中处于前后关系，使得可以可以进行合批。当然，这种做法会让代码显得非常奇怪，因此我们通常会配合设置zIndex，来固定渲染顺序的同时，让逻辑代码更整齐。

不过，一款伪3D游戏则需要一种完全不同的做法。

这种游戏在渲染上有若干个额外需要考虑的技术点:

1. 因为游戏中的物件会频繁的移动，前后遮挡关系会频繁进行切换。

处理这种需求最简单的方法，当然可以通过修改zIndex的方式来实现效果。这么做最大的问题在于，调整了渲染次序，导致中间会出现合批打断的现象。要解决这个问题也简单，我们把这些所有的精灵所需要的纹理全部放到一个图集里。实际上许多小规模的类似游戏这么做就足够实现了。（想起了以前做过的一款大富翁游戏）

但第二个技术点，导致问题无法这么简单就解决掉。

2.一款RTS或者模拟经营游戏，在场景中的物件相当多，而且因为存在换皮一类的需求。所以地图里的纹理可能会非常之多并且很难去合并到同一个图集上。

在一定程度上，我们是可以解决的，不过这需要去自定义着色器了。因为openGL是可以支持多texture的模式，数量至少有8个还是16个，而一张纹理可以用到2048x2048大小，这种规模的纹理已经足够多数情况下去使用了。

不过，这种做法毕竟要去定制着色器，可能大部分2d开发，都并不会接触到这些（说实话，我自己也不就会写点简单的形变。。。诶，人太菜）。另外，一款游戏中除了静态的图片，我们可能还会存在大量的动画，而且我们可能还无法只用简单的形变动画来实现，这时就需要用spine或者龙骨来辅助了，这里也会让本来简单移动的辅助控件变得非常不可控。而且，虽然说能用的纹理空间足够大，但也是有上限的，因此这种方式我不认为算一种很好的处理方式（这明显就是自己不会shader的借口罢了）

那有没有一种，不用写复杂的shader，不用复杂的额外代码就能做到这件事呢？

答案我认为是有的。

提出解决思路前，不得不先提一下真正的3D游戏。3D游戏的前后关系可比伪3D的要复杂不知道多少倍了，而且3D游戏存在大量的多边形模型，不可能像2D游戏一般，靠渲染顺序去实现哪些看得到，哪些被挡住，而且模型和模型之间还会相交，这复杂的不是一点两点。

想到这里，我仔细回忆了一下之前自学openGL，做3D场景demo的那段日子。然后突然想到了一个能处理前后关系的东西，深度测试。一个待渲染片元的深度会和当前已经渲染的内容的深度进行比较，根据结果执行一些逻辑（当然，通常来说都是如果更深就会丢弃），这不就正好用在我们的case中吗。

https://blog.csdn.net/u013962723/article/details/135275250

前言说了一大堆，现在可以开始正片了。

既然已经考虑使用深度测试来做我们的优化，那就先试一试。

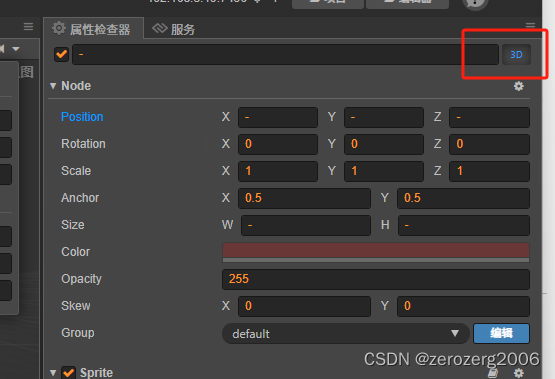

首先要解决的是，深度该怎么表示。因为我用的是2.x的creator，这个版本还几乎是个纯2D的引擎，当然既然是几乎，那其实还是有部分3D的功能的，虽然不强（甚至有点坑）。既然有3D功能，那节点其实除了可以当2D节点用2D坐标表示位置，也可以是3D的。另外，摄像机是也是默认打开了深度缓存的清除，所以也不需要特意去改这里的逻辑和参数。

这里需要自己手动切换。

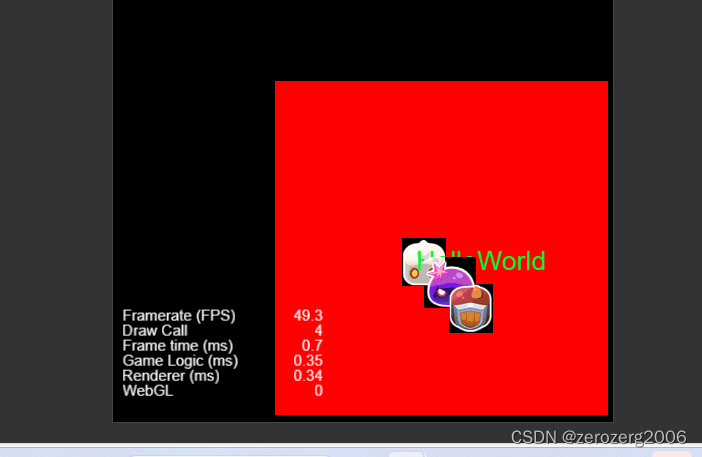

上图是我希望的顺序，其中3个怪物是放在同一个图集中的，可以看到，这里有4次dc

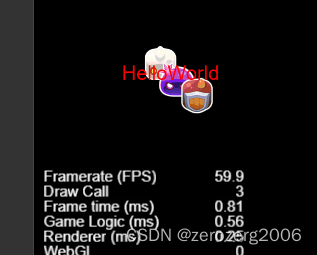

而我调整了顺序，让文本最后渲染，这里就成了3次。

当我兴高采烈的把z坐标改成前后顺序后，我发现渲染顺序还是上图所示。

难道这种做法不对？

其实并不是做法不对，而是因为cocos的默认的精灵渲染材质是不启用深度测试的（其实也能理解，一般的2D游戏都是贴纸式的，没必要去做判断）

因此我们需要使用一个自定义的材质，这个材质，我们可以直接复制cocos自带的sprite材质，然后把里面的深度测试打开即可。

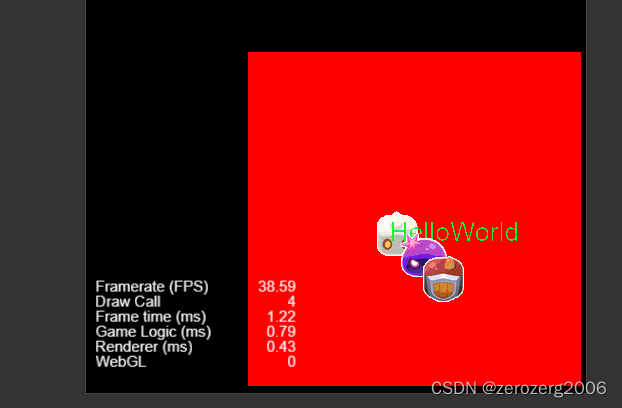

我加上了深度测试的开关后，dc确实是合批了（多的一次是画了个纯色的底板），但是边框上居然出现了透明底。我开始想到了可能是混合模式的关系，但改了半天发现并没有任何变化。所以又回忆起了之前的教程，教程的第一步也出现了这种情况，那段教程给的策略是根据透明度来进行片元的舍弃。当然，后续也提供了使用混合方式来解决问题的策略，但哪个策略需要将透明的物件需要从远到近依次渲染，才能保证不出问题。如果修改了渲染顺序，显然会影响我们的合批策略。

因此，我再将着色器改成了，舍弃透明像素的方式，

这下就基本完美了。

解决掉了跨层合批的问题后，剩下的问题就到算法这一块儿了，通常来说2d游戏里，物件“脚底板”的y越大，其实应该越靠后的，因此，我们完全可以把物件的z坐标设置为负y，这样越往上的节点就更深，越下面的节点就会显示在上层。

当然，这只是一个粗略的算法， 毕竟这类游戏地形可能都很复杂，所以具体怎么去设置z坐标，要根据应用场景去设计。另外，也需要考虑不参与深度测试的图层的渲染顺序（不过RTS或者经营类游戏的场景渲染中，大地图中的所有物件肯定会在同一个节点下进行渲染的，不会也不应该穿插其他组件，所以通常来说类似血条这类UI组件要么是在最上层，要么就是actor的一部分）

另外，由于着色器的采用了丢弃的方法来处理透明像素。所以这里有一个非常严重的问题，那就是我们场景中的物件不应该再带上半透明的东西了（像是玻璃啥的），不过说实话，这个应该也不太常见吧，至少我没遇到过蛋疼的要加半透明玻璃的类似游戏。

以上就是全部内容了，大家就看着玩玩吧，毕竟A场游戏部门的P6还是P7钦定的我一点都不懂cocos。
