AMS1117-ADJ的使用

最新推荐文章于 2025-02-21 17:24:09 发布
最新推荐文章于 2025-02-21 17:24:09 发布
阅读量1w 收藏 19
点赞数 1
文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u014134982/article/details/121684515
版权
这篇博客介绍了运算放大器的典型应用电路，并详细解析了VOUT的计算公式VOUT=VREF(1+R2/R1)+IADJ*R2。其中，VREF固定为1.25V，IADJ约为55uA。当R2值较小时，输出电压VOUT近似等于VREF乘以(1+R2/R1)的比例。文章着重于电路原理和参数对输出电压的影响。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1. 典型应用电路

2. 计算公式

VOUT=VREF(1+R2/R1)+IADJ*R2

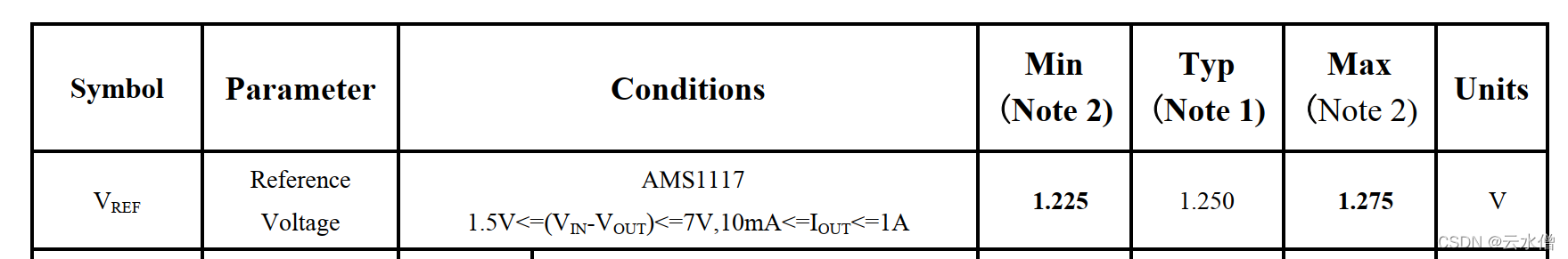

(1) VREF=1.25V

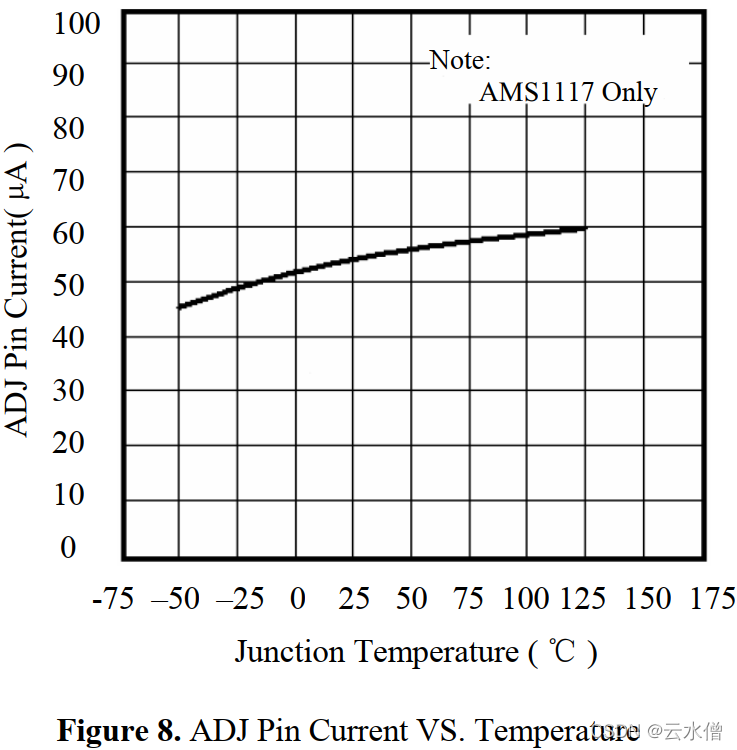

(2) IADJ≈55uA

 (3)  当R2较小时，VOUT≈VREF(1+R2/R1)。
