DRAM全称动态随机存储器，Dynamic random access memory.
关于存储器，主要分为两大类。
一.易失性存储器RAM，又分为动态随机存储器DRAM和静态随机存储器SRAM；
二.非易失性存储器，比如磁带，光盘，以及我们后面会介绍到的FLASH等。
由于DRAM比较复杂，计划从一个cell开始，到BANK，Die，Device，以及在整个系统中的位置来学习。本章将简单介绍DRAM的基本概念及存储机理。
DRAM是由一个一个的存储单元以及外围电路组成的。
在这里插入图片描述

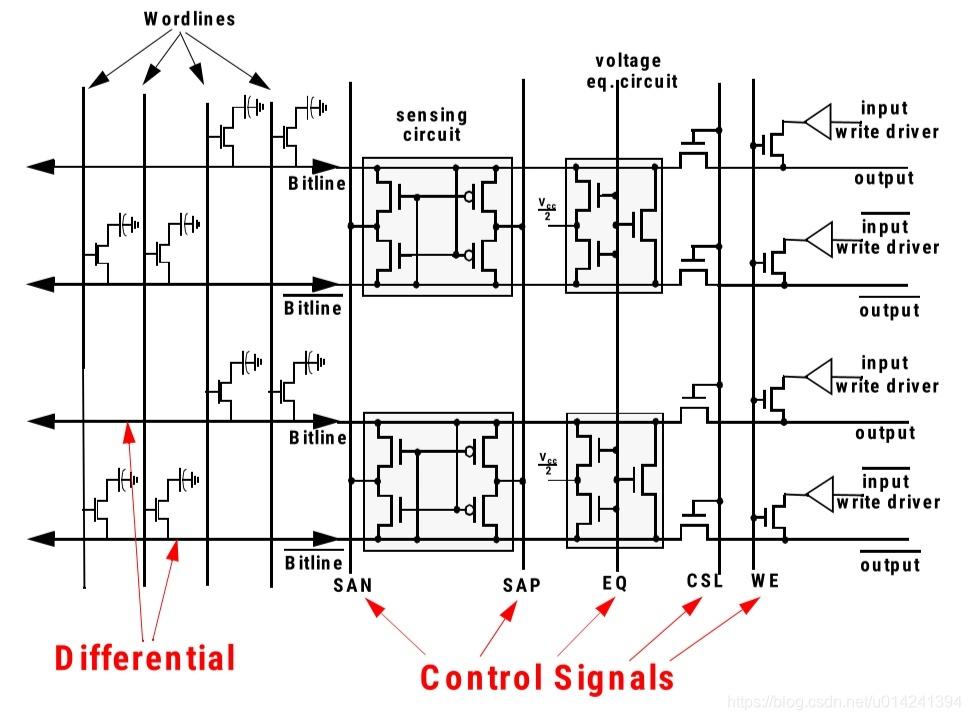

主要包括DRAM Array（存储数据）,Sense Amps（放大器），Column/Row Decoder（地址解码器），Data Buffer（数据缓存）等。

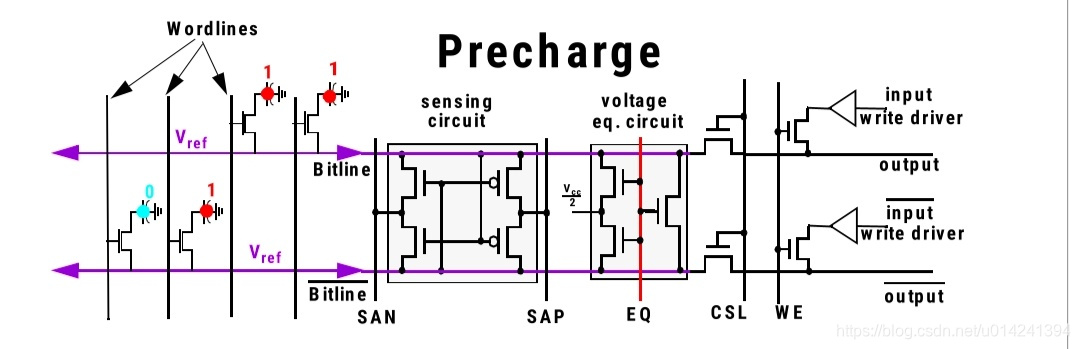

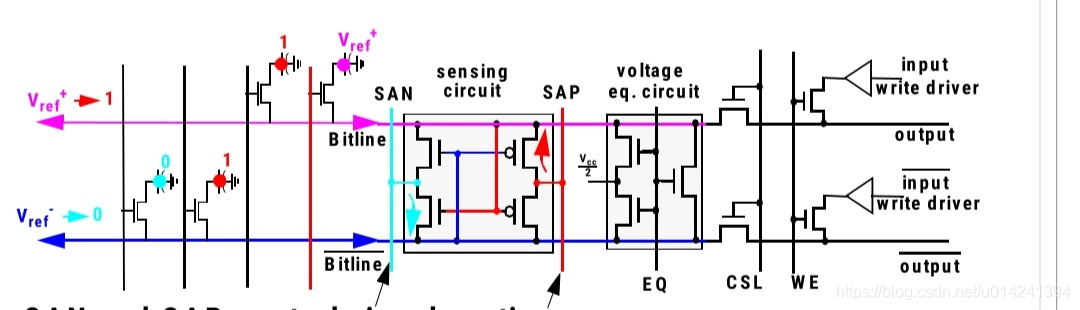

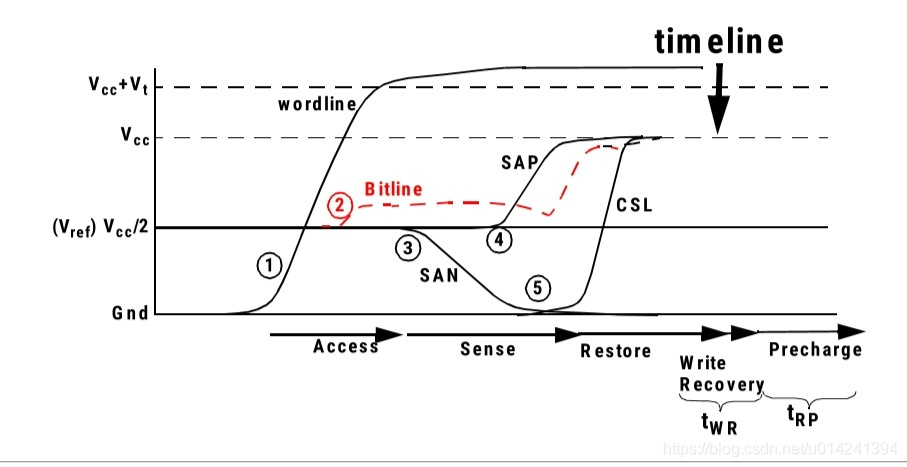

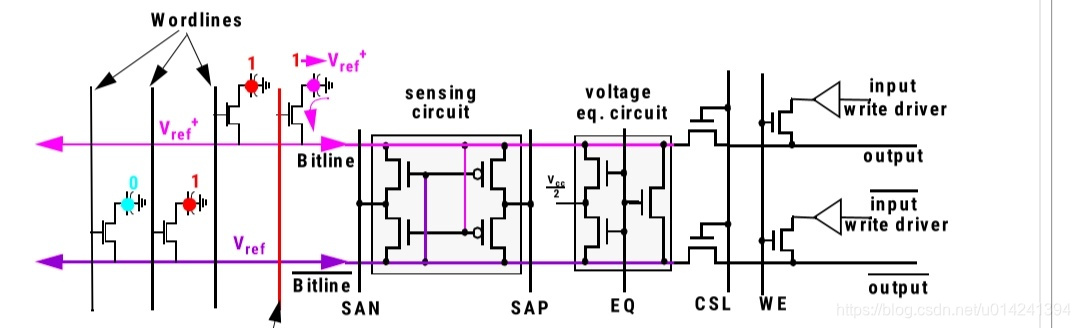

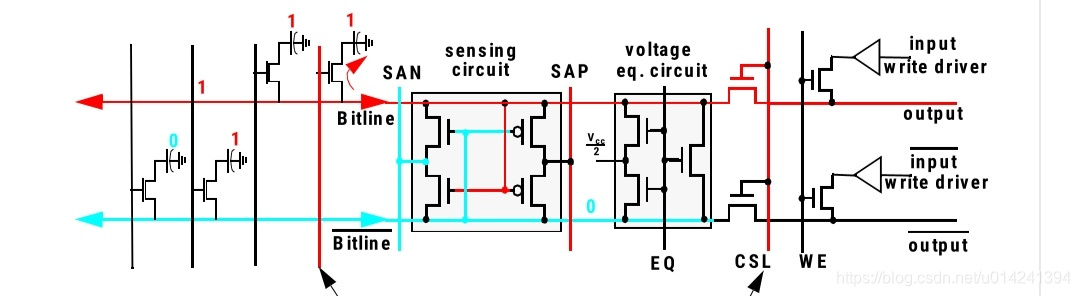

首先我们先来看看DRAM存储最基本的单元Cell，一个cell可以存储1bit，它由存储电容器，晶体管，WL，BL组成。存储电容器C=εS/d，既然是电容，就存在漏电的问题，需要隔段时
